Các công ty sản xuất gỗ ván ép rất hay sử dụng bơm dầu truyền nhiệt RY32-32-160 vì model này phù hợp tuyệt đối với nhu cầu vận hành nhiệt độ cao, lưu lượng trung bình, chi phí hợp lý, và đặc biệt là tương thích với máy ép nhiệt 1 – 2 tầng phổ biến trong ngành gỗ.
1. Gia công bệ đỡ – đế lắp đặt
Gia công một bệ thép (hoặc bệ gang đúc sẵn) đủ chắc chắn, phù hợp với:
Kích thước đế bơm RY32-32-160
Đế động cơ điện công suất 1.5kW – 2.2kW
Bề mặt phải phẳng, vững chắc, không rung, ưu tiên cố định xuống nền bằng bu lông nở hoặc chân đế chống rung.
2. Khoan lỗ bắt bu lông cố định
Đo khoảng cách giữa các lỗ chân đế bơm và đế motor theo bản vẽ kỹ thuật hoặc đo thực tế.

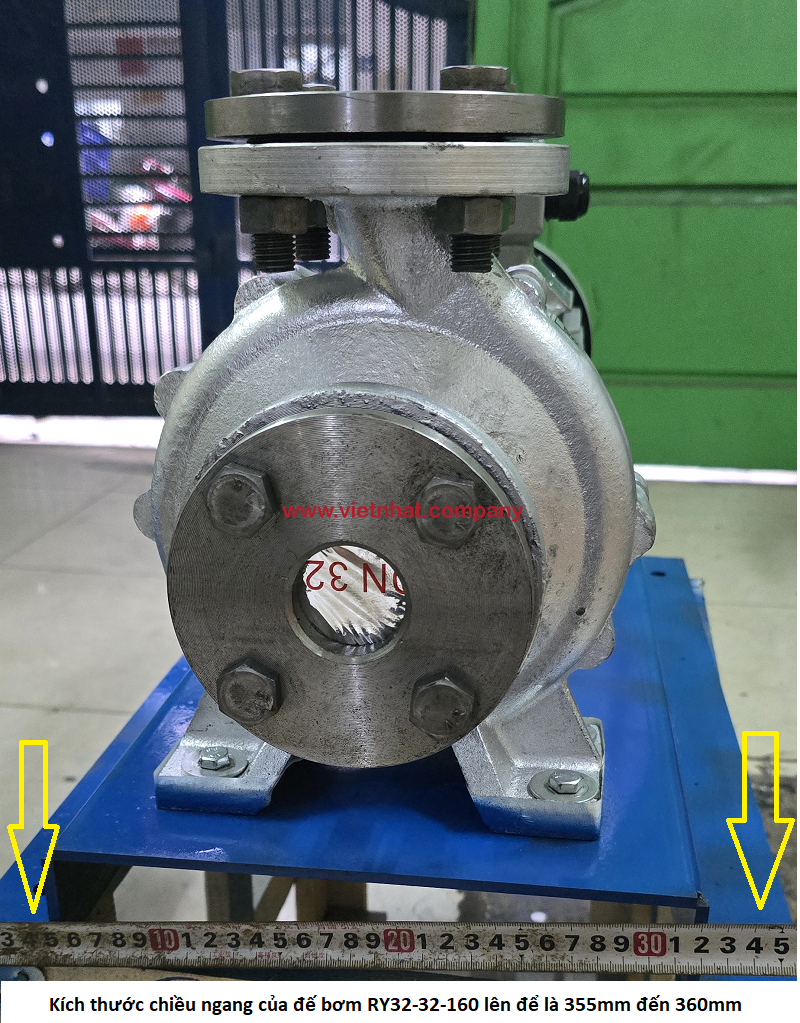

Hình ảnh đo khoảng cách lỗ rất quan trọng để xác định được đúng vị trí
1. Đảm bảo đồng tâm giữa trục bơm và trục motor
Nếu lỗ khoan lệch vị trí, khi gắn bơm và motor lên, trục bơm và trục motor sẽ không đồng tâm.
Điều này dẫn đến:
- Lệch trục → mòn khớp nối nhanh, phát sinh rung lắc
- Tiêu hao điện năng cao hơn, gây nóng động cơ
- Gây hư hỏng phớt cơ khí, rò rỉ dầu nóng
- Rút ngắn tuổi thọ vòng bi, làm hỏng gối đỡ
2. Tránh rung động và lỏng lẻo trong quá trình vận hành
Nếu lỗ khoan không khớp hoàn toàn với chân đế của bơm hoặc motor:
Bơm và motor không được siết chặt hoàn toàn → dễ rung lắc khi chạy
Dễ bị lỏng chân sau thời gian vận hành, gây sai lệch trục và nguy cơ rò rỉ dầu nóng
Rung động còn làm giảm hiệu suất truyền nhiệt và gây mất an toàn
3. Giữ vững độ cao và vị trí tương đối giữa bơm – motor
Với bơm ly tâm trục ngang như RY32-32-160, yêu cầu trục bơm và trục motor phải nằm trên cùng một phương ngang.
Thông thường khi khoan lỗ song sẽ cân chỉnh độ cao thấp để dùng con kê ( kê sắt hoặc kê bằng nhựa, cao su )
Hình ảnh con kê bằng nhựa được ứng dụng vào bơm RY32-32-160 để giảm tối đa độ rung lắc và độ ồn
Nếu vị trí lắp không chính xác từ đầu, bạn phải chêm đệm nhiều, làm mất ổn định và khó căn chỉnh sau này.
Sai lệch nhỏ ở chân đế sẽ gây lệch lớn ở đầu trục → gây hỏng khớp nối, vòng bi
4 Lắp đặt khớp nối và căn chỉnh trục
Đầu bơm RY và động cơ 1.5-2 ( 2900 vòng/phút _ sẽ được nối với nhau bằng khớp nối trục mềm (hoặc khớp nối cứng).
Trước khi siết chặt:
Cân chỉnh độ cao giữa trục động cơ và trục bơm
Hình ảnh kiểm tra độ đồng tâm giữa động cơ và đầu bơm dưới đây
4. Kiểm tra lại toàn bộ lắp đặt của bơm RY32-32-160
Siết chặt toàn bộ bu lông, ốc vít chân bơm, chân động cơ
Kiểm tra lại khớp nối trục không bị lệch tâm hoặc chạm vỏ
Quay thử trục bằng tay để đảm bảo chuyển động trơn tru
Đảm bảo bơm được căn bằng theo phương ngang
5. Lắp đặt ống hút – ống đẩy
Đảm bảo ống hút không có rò rỉ khí, không dùng co gấp khúc
máy bơm dầu truyền nhiệt RY32-32-160 sử dụng loại mặt bích DN32 cả đường hút và đường xả
Lắp van 1 chiều, van khóa, đồng hồ nhiệt – áp suất nếu cần
Nối đường hồi dầu và ống giãn nở nếu thuộc hệ tuần hoàn khép kín
Thông số kỹ thuật và bản vẽ lắp đặt của bơm dầu truyền nhiệt RY32-32-160
| Model | Lưu Lượng | Đẩy Cao | Động Cơ | Hút Xả |
| RY32 - 32 - 160 | 6m3 / h | 28m | 2hp ( 1.5kw ) | 32 mm |
