- Máy bơm bánh răng KCB960 là một lựa chọn lý tưởng để vận chuyển các loại chất lỏng như dầu diesel, nhờ thiết kế chắc chắn và hiệu suất cao. Khi được kết hợp với động cơ điện 60Hz, công suất 22kW-4, máy bơm KCB960 có những đặc điểm nổi bật sau:
Khi dùng tần số điện cho Động cơ điện 22kw-4 là 60Hz động cơ sẽ có tốc độ quay cao hơn so với động cơ 50Hz, dẫn đến tốc độ bơm của máy bơm KCB960 cũng nhanh hơn và lưu lượng sẽ lớn hơn, Điều này giúp tăng hiệu quả vận chuyển dầu diesel theo thiết kế của đầu bơm KCB960MS từ 58m3/h có thể lên đến 62-65m3/h của bơm bánh răng 22kw-4 này
Tốc độ dòng chảy ổn định là điểm nổi bật của dòng bơm bánh răng chữ V model KCB960 hay còn có tên khác là bơm bánh răng 2CY-58/2.8 Với động cơ 22kW điện áp 60Hz, máy bơm bánh răng KCB960 có thể dễ dàng vận chuyển một lượng dầu diesel lớn, duy trì dòng chảy ổn định ngay cả khi vận hành trong thời gian dài. Điều này làm cho bơm KCB960 trở thành lựa chọn tốt cho các hệ thống nhiên liệu và vận chuyển dầu.
1. Thân bơm (Vỏ bơm)
Vỏ bơm KCB960 thường được chế tạo từ gang hoặc thép không gỉ có tên gọi là inõx đúc 304, nhưng nó sẽ tùy thuộc vào ứng dụng và yêu cầu về độ bền. Với bơm KCB960 dùng động cơ điện 22kw (30hp) hay động cơ điện Y3-180L cũng chính là động cơ điện 22kw-4, vỏ gang dùng để vận chuyển dầu diesel sẽ phù hợp hơn về giá thành cũng như chất lượng với khả năng chịu được áp lực lớn và chống ăn mòn khi tiếp xúc với dầu diesel trong thời gian dài là ưu điểm nổi bật cho bơm bánh răng KCB960 hút dầu diesel
2. Bánh răng chữ V được lắp đặt ở bên trong vỏ bơm
Bánh răng của máy bơm dầu diesel 58m3 mã KCB960 được làm từ thép hợp kim cứng, giúp bánh răng có khả năng chịu mài mòn cao và hoạt động ổn định trong môi trường dầu nhớt, dầu diesel có tính nhớt.
Cấu tạo bánh răng của bơm KCB960 sử dụng kiểu bánh răng chữ V giúp cho áp suất hút và áp suất nén đẩy rất tốt

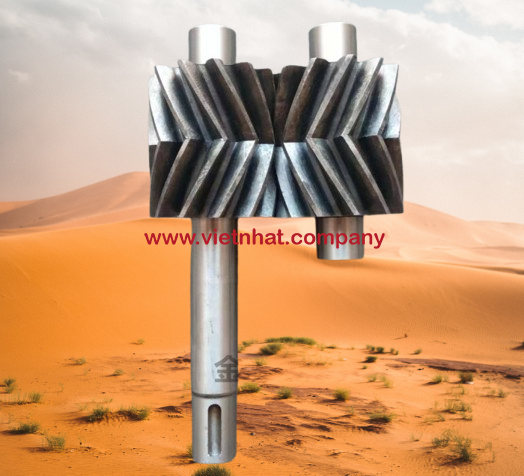

HÌnh ảnh bánh răng chữ V được sử dụng ở bên trong bơm KCB960
3. Trục bơm chủ động được kết nối với động cơ cũng như bánh răng trên của bơm KCB960
Trục bơm cũng được làm từ thép cứng hoặc hợp kim để đảm bảo độ bền và khả năng chịu tải cao trong quá trình vận hành.
Thiết kế trục rời:
Máy bơm bánh răng KCB960 sử dụng thiết kế trục rời, cho phép kết nối với động cơ qua khớp nối mềm, giúp giảm rung động trong quá trình vận hành và tăng tuổi thọ của bơm cũng như động cơ.
4. Vòng bi và ổ trục được sử dụng trong bơm KCB960
Máy bơm KCB960 này được trang bị các vòng bi chất lượng cao ở 4 vị trí giúp trục và bánh răng chuyển động một cách mượt mà và không gây ma sát lớn.
5. Phớt bơm (Seal) được dùng bên trong để làm kín cho bơm giúp bơm KCB960 không bị rò rỉ
Ở bộ phần làm kín thì dòng bơm KCB960 này sử dụng phớt cơ khí (lò xo nén đều mặt trà hai bên) là bộ phận quan trọng để ngăn chặn rò rỉ chất lỏng trong quá trình vận hành. Phớt bơm có thể là loại phớt cơ khí chịu nhiệt và chịu mài mòn, đảm bảo ngăn không cho dầu diesel rò rỉ ra ngoài khi bơm hoạt động ở áp suất cao.
Hình ảnh phớt cơ khí của bơm bánh răng chữ V KCB960
6. Van an toàn của bơm KCB960 giúp cho việc chống quá tải rất cần khi dùng bơm KCB960
Máy bơm bánh răng KCB960 thường được trang bị van an toàn tích hợp trong hệ thống. Van an toàn giúp giảm áp lực trong hệ thống bơm khi có sự cố hoặc khi áp suất vượt quá ngưỡng cho phép, khi áp suất đẩy nén quá 28m thì dầu diesel sẽ tự động quay trở ngược lại đường hút giúp cho việc bảo vệ đường ống không bị vỡ

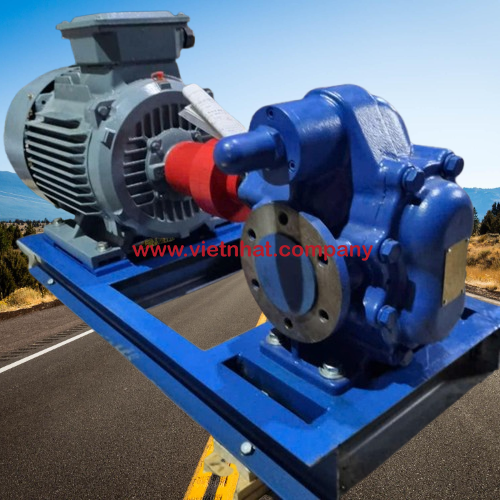

HÌnh ảnh bơm bánh răng KCB960 được lắp đặt cùng với động cơ điện 22kw-4/60Hz
Nguyên lý vận hành khi bơm 22kw mã KCB960 hút dầu diesel ở trên tầu biển có dòng điện 60Hz
Bước 1: Hút dầu vào máy bơm
Khi động cơ điện 22kw-4 bắt đầu hoạt động, bánh răng chủ động được dẫn động quay và kéo theo bánh răng bị động quay theo.
Các bánh răng quay tạo ra các khoảng trống giữa bánh răng và vỏ bơm. Chính các khoảng trống này tạo ra lực hút chân không tại cổng vào của bơm KCB960, giúp hút dầu diesel từ thùng chứa hoặc các bể chứa trên tàu vào máy bơm.
Khả năng tự hút của bơm KCB960 giúp nó có thể hút dầu từ độ sâu lên đến 5m, điều này rất quan trọng trong các điều kiện vận hành trên tàu, nơi bể chứa dầu có thể nằm ở các vị trí khác nhau.
Bước 2: Đẩy dầu ra ngoài
Sau khi dầu diesel được hút vào các khoảng trống giữa các bánh răng chữ V, dầu bị "kẹp" giữa các răng bánh răng và vỏ bơm. Khi các bánh răng tiếp tục quay, dầu được di chuyển theo hình dạng tròn của bánh răng, từ cổng hút đến cổng đẩy của bơm.
Khi các răng bánh răng đến gần nhau hơn, dầu diesel bị nén và đẩy ra ngoài qua cổng đẩy với áp suất cao. Với máy bơm KCB960, áp suất đẩy có thể đạt tới 28 mét cột nước, đủ mạnh để đẩy dầu qua các hệ thống ống dẫn trên tàu biển.
Có 9 ứng dụng cụ thể của bơm bánh răng KCB960 lắp động cơ 22kw-4 tần số 60Hz khi áp dụng vào sản xuất
1. Vận chuyển nhiên liệu trên tàu biển
Bơm dầu diesel: Máy bơm bánh răng KCB960 với khả năng tự hút sâu lên đến 5 mét và lưu lượng 58m³/h là lựa chọn lý tưởng cho việc vận chuyển dầu diesel trên các tàu biển. Nó có thể được sử dụng để bơm dầu diesel từ các thùng chứa hoặc bể chứa dưới mặt đất lên các hệ thống cung cấp nhiên liệu của tàu thuyền.
Cung cấp nhiên liệu cho động cơ: Máy bơm này có thể cung cấp nhiên liệu liên tục cho các động cơ chính của tàu hoặc các hệ thống phụ trợ, đảm bảo hoạt động ổn định và hiệu quả của tàu trong quá trình di chuyển.
2. Ứng dụng trong ngành hóa dầu
Bơm dầu nhớt: Nhờ thiết kế bánh răng bền bỉ và khả năng xử lý các chất lỏng nhớt, máy bơm KCB960 rất phù hợp để bơm dầu nhớt trong các nhà máy sản xuất và chế biến dầu. Nó đảm bảo rằng các loại dầu nhớt được vận chuyển với lưu lượng ổn định, ngay cả khi chúng có độ nhớt cao.
Chuyển hóa chất và dung dịch dầu mỡ: Máy bơm này cũng có thể được sử dụng trong các hệ thống chuyển hóa chất công nghiệp, đặc biệt là các loại dung dịch dầu mỡ và hóa chất nhớt có tính chất tương tự dầu diesel.
3. Ứng dụng trong hệ thống bơm dầu công nghiệp
Hệ thống bơm dầu thủy lực: Trong các nhà máy công nghiệp lớn, máy bơm KCB960 được sử dụng để bơm dầu thủy lực từ bể chứa đến các hệ thống thủy lực vận hành máy móc. Với áp suất đẩy cao lên tới 28 mét, bơm đảm bảo dòng chảy mạnh mẽ và ổn định trong hệ thống.
Bơm dầu bôi trơn cho các hệ thống máy móc lớn: Máy bơm này cũng có thể sử dụng để cung cấp dầu bôi trơn cho các hệ thống máy móc lớn trong các nhà máy, đảm bảo các bộ phận máy móc vận hành trơn tru và không bị quá nhiệt do thiếu dầu bôi trơn.
4. Ứng dụng trong ngành công nghiệp hóa chất
Bơm hóa chất lỏng nhớt: Máy bơm KCB960 có thể được sử dụng để bơm các loại hóa chất lỏng hoặc dung dịch nhớt trong các nhà máy hóa chất. Nhờ khả năng xử lý chất lỏng nhớt và chịu được áp suất cao, bơm đảm bảo rằng các hóa chất được vận chuyển một cách an toàn và không gây ra rò rỉ.
Hệ thống bơm và pha trộn hóa chất: Máy bơm KCB960 cũng có thể được tích hợp vào các hệ thống pha trộn hóa chất, nơi các loại chất lỏng khác nhau được bơm và pha trộn với nhau để tạo ra các sản phẩm mới.
5. Ứng dụng trong ngành sản xuất nhựa và cao su
Bơm các chất lỏng có độ nhớt cao: Trong quá trình sản xuất nhựa và cao su, máy bơm KCB960 được sử dụng để vận chuyển các chất lỏng có độ nhớt cao như nhựa lỏng, dầu bôi trơn và các hợp chất hóa học khác. Với động cơ 22kW, bơm có thể vận chuyển các chất này một cách hiệu quả, ngay cả khi hệ thống yêu cầu áp suất cao và lưu lượng lớn.
Hệ thống gia nhiệt và bơm dầu nóng: Máy bơm này cũng có thể được sử dụng trong các hệ thống gia nhiệt, nơi dầu nóng được bơm qua các ống dẫn để gia nhiệt cho các quy trình sản xuất.
6. Ứng dụng trong ngành công nghiệp giấy
Bơm dầu bôi trơn cho máy cán giấy: Trong ngành công nghiệp sản xuất giấy, máy bơm bánh răng KCB960 có thể cung cấp dầu bôi trơn cho các hệ thống máy móc trong nhà máy sản xuất giấy. Điều này giúp giảm ma sát và kéo dài tuổi thọ của các thiết bị trong quá trình cán và sản xuất giấy.
Vận chuyển dầu bôi trơn và hóa chất xử lý bề mặt: Máy bơm cũng có thể được sử dụng để vận chuyển các loại dầu bôi trơn hoặc hóa chất xử lý bề mặt cho các quy trình hoàn thiện sản phẩm giấy.
7. Ứng dụng trong hệ thống bơm nhiên liệu trạm xăng dầu
Trạm bơm dầu diesel và nhiên liệu lỏng: Máy bơm bánh răng KCB960 có thể được sử dụng trong các trạm xăng dầu để bơm dầu diesel từ các bể chứa ngầm lên hệ thống phân phối. Khả năng tự hút mạnh mẽ và áp suất đẩy cao giúp đảm bảo rằng dầu diesel được bơm nhanh chóng và hiệu quả đến các phương tiện hoặc hệ thống khác.
Hệ thống dự trữ nhiên liệu: Máy bơm này cũng có thể được sử dụng trong các hệ thống dự trữ nhiên liệu của các công ty vận tải hoặc các nhà máy có nhu cầu lớn về nhiên liệu. Nó có thể vận chuyển nhiên liệu từ các bể chứa lớn đến các điểm sử dụng hoặc phân phối khác.
8. Ứng dụng trong ngành thực phẩm
Bơm dầu ăn và chất lỏng thực phẩm: Máy bơm KCB960 với động cơ 22kW-4 có thể sử dụng để bơm dầu ăn hoặc các loại chất lỏng thực phẩm có độ nhớt cao trong các nhà máy sản xuất thực phẩm. Bơm đảm bảo quá trình vận chuyển an toàn và liên tục mà không làm biến đổi các đặc tính của chất lỏng thực phẩm.
9. Ứng dụng trong ngành năng lượng tái tạo
Bơm nhiên liệu sinh học: Máy bơm KCB960 có thể được sử dụng để vận chuyển nhiên liệu sinh học hoặc các dung dịch nhớt có nguồn gốc từ sinh học trong các nhà máy sản xuất năng lượng tái tạo. Bơm có thể vận hành hiệu quả với các loại dầu sinh học có độ nhớt cao và yêu cầu sự bền bỉ trong quá trình vận hành liên tục.
Thông số kỹ thuật của máy bơm bánh răng KCB960
| Model | Lưu Lượng | Đẩy Cao | Động Cơ | Tần Số |
| KCB960 | 65 m3 | 28m | 22kw-4 | 60Hz |
| 2CY58 | 58m3 | 28m | 22kw-4 | 50Hz |
Bản vẽ kích thước lắp đặt của máy bơm bánh răng KCB960MS
Video bơm bánh răng KCB960 khi lắp đặt cùng động cơ điện 22kw-4 tần số 60Hz
