Lưu lượng: 4.5m3/hÁp suất nén 10kg/cm2Động cơ điện : 4kw-4/380vVật liệu: Vỏ gang, trục vít thép Ứng dụng: Bơm dung dịch có độ nhớt,cần áp suất caoCần độ ồn thấp, dòng chảy ổn định
Chúng tôi xin trân trọng giới thiệu sản phẩm mới nhất của chúng tôi: bơm trục vít 3GBW4.5-1-4. Đây là dòng bơm trục vít ba, được dẫn động bằng khớp từ, không chỉ mang lại hiệu suất vượt trội mà còn đảm bảo an toàn tối đa cho các ứng dụng công nghiệp yêu cầu cao về chất lượng và độ tin cậy. Với những cải tiến công nghệ tiên tiến, 3GBW4.5-1-4 hứa hẹn sẽ là giải pháp lý tưởng cho các ngành công nghiệp tại Việt Nam.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Bơm Trục Vít 3GBW4.5-1
Cấu Tạo:
Vỏ Bơm (Pump Housing) 3GBW: Được chế tạo từ vật liệu chịu lực cao, giúp bảo vệ các bộ phận bên trong khỏi các tác động từ môi trường và hóa chất.
Trục Vít Chính (Primary Screw): Là trục vít dẫn động chính, được thiết kế để chịu mài mòn và áp suất cao.
Trục Vít Phụ (Secondary Screws): Hai trục vít phụ ăn khớp hoàn hảo với trục vít chính, đảm bảo hoạt động mượt mà và ổn định.
Bộ Chuyển Động Dẫn Động Từ (Magnetic Drive): Bao gồm rotor từ và stator từ, được ngăn cách bởi lớp vỏ chịu lực và không dẫn từ, giúp ngăn chặn hoàn toàn sự rò rỉ chất lỏng.

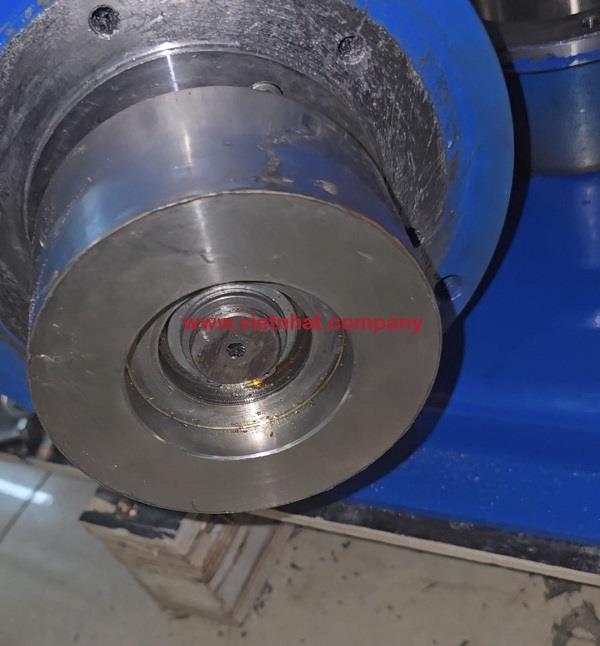

Hình ảnh bộ chuyển động dẫn động từ 3GBW4.5
Vòng Bi (Bearings): Đảm bảo trục vít quay mượt mà và ổn định trong suốt quá trình vận hành.
Nguyên Lý Hoạt Động Của Bơm Trục Vít 3GBW4.5
Khởi Động Động Cơ:
Khi động cơ 4kw-4 khởi động, stator từ bắt đầu quay và tạo ra một trường từ.
Truyền Động Qua Từ Trường:
Trường từ được tạo ra bởi stator từ sẽ kéo rotor từ quay theo. Vì rotor từ gắn với trục vít chính, nên trục vít chính cũng bắt đầu quay.
Di Chuyển Chất Lỏng:
Khi trục vít chính quay, nó kéo theo hai trục vít phụ quay ngược chiều và tạo ra các khoang di động chứa chất lỏng. Chất lỏng được hút vào từ đầu vào (inlet), di chuyển qua các khoang, và bị đẩy ra ngoài qua đầu ra (outlet) với áp suất cao.
Thông Số Kỹ Thuật Của Máy Bơm Trục Vít 3GB4.5-1-4
Model
Lưu Lượng
Áp Suất
Động Cơ
Hút Xả
3GBW4.5
4,5 m3/h
10 kg/ Cm2
4kw - 4
Dn 40 mm
Những Model Tương Đương Bơm Trục Vít 3GBW Sử Dụng Phớt Cơ Khí
Mã Bơm
Model
Lưu Lượng
Áp suất
Động Cơ
Hút Xả
3GBW
42 x 4 - 46 - 4.8
4.8 m3
10 kg / cm2
4kw - 4
40
3GBW
42 x 4 - 46 - 4.2
4.2 m3
25 kg / cm2
5.5kw - 4
40
Ưu Điểm Nổi Bật Của Bơm Trục Vít 3 Dẫn Động Từ 3GBW4.5
Hiệu Suất Cao: 3GBW4.5-1-4 được thiết kế để đạt hiệu suất tối đa trong việc bơm các chất lỏng có độ nhớt cao và yêu cầu áp suất cao.
Ngăn Chặn Rò Rỉ: Sử dụng công nghệ dẫn động từ, loại bỏ hoàn toàn nguy cơ rò rỉ, đảm bảo an toàn tuyệt đối.
Bảo Trì Thấp: Không có phớt, do đó giảm thiểu chi phí và thời gian bảo trì.
Hoạt Động Êm Ái: Thiết kế không sử dụng phớt giúp máy bơm hoạt động êm ái, ít tiếng ồn, phù hợp với môi trường làm việc yêu cầu sự yên tĩnh.
Ứng Dụng Mà Bơm Trục Vít 3GBW4.5 phù hợp
Công Nghiệp Hóa Chất: Bơm các hóa chất ăn mòn, độc hại hoặc có độ nhớt cao.
Công Nghiệp Dược Phẩm: Sử dụng trong các quy trình sản xuất và chế biến dược phẩm yêu cầu vô trùng và không nhiễm bẩn.
Công Nghiệp Dầu Khí: Bơm dầu thô, nhiên liệu và các chất lỏng dễ cháy nổ.
Công Nghiệp Thực Phẩm: Bơm các chất lỏng thực phẩm như mật ong, siro với độ nhớt cao.
Nguyên nhân và lý do chính đang khi lự trọn bơm trục vít 3GBW hơn là lựa trọn bơm bánh răng 2CY áp suất cao hoặc KCB, NYP, LCW, 3RP
Việc lựa chọn giữa bơm trục vít ba model 3GBW-4.5 và bơm bánh răng ăn khớp ngoài 2CY4.2 hay KCB83 hay NYP8, 3RP40, .... phụ thuộc vào nhiều yếu tố khác nhau, bao gồm tính chất của chất lỏng, yêu cầu về hiệu suất, độ bền, và các yếu tố kinh tế. Dưới đây là một số lý do tại sao một số ứng dụng có thể chọn sử dụng bơm trục vít ba áp suất cao thay vì bơm bánh răng ăn khớp ngoài, dù chi phí của bơm trục vít có thể cao hơn:
1. Hiệu Suất Và Độ Ổn Định
Hiệu Suất Cao Hơn: Bơm trục vít ba thường có hiệu suất cao hơn trong việc bơm các chất lỏng có độ nhớt cao và áp suất cao. Điều này đặc biệt quan trọng trong các ngành công nghiệp yêu cầu dòng chảy ổn định và liên tục.
Độ Ổn Định Cao: Bơm trục vít ba có khả năng cung cấp dòng chảy ổn định hơn so với bơm bánh răng ăn khớp ngoài. Điều này làm giảm thiểu rung động và tiếng ồn, giúp bảo vệ các thiết bị và hệ thống liên quan.
2. An Toàn Và Độ Bền
Ngăn Chặn Rò Rỉ: Bơm trục vít ba với dẫn động từ không sử dụng phớt, do đó loại bỏ nguy cơ rò rỉ, đặc biệt quan trọng khi bơm các chất lỏng độc hại hoặc dễ cháy nổ.
Độ Bền Cao: Bơm trục vít ba được thiết kế để chịu được áp suất và mài mòn cao, đảm bảo tuổi thọ dài và giảm thiểu chi phí bảo trì.
3. Khả Năng Xử Lý Chất Lỏng
Chất Lỏng Nhớt Cao: Bơm trục vít ba thích hợp cho việc bơm các chất lỏng có độ nhớt cao mà bơm bánh răng ăn khớp ngoài có thể gặp khó khăn.
Chất Lỏng Nhạy Cảm: Bơm trục vít ba thường ít gây ra sự phá vỡ của các hạt nhỏ hoặc tạo bọt trong chất lỏng, làm cho nó phù hợp với các ứng dụng yêu cầu bảo toàn tính chất của chất lỏng.
4. Ứng Dụng Cụ Thể
Ngành Công Nghiệp Hóa Chất Và Dầu Khí: Những ngành này yêu cầu bơm có độ tin cậy cao, khả năng chịu được môi trường khắc nghiệt và không gây rò rỉ. Bơm trục vít ba với dẫn động từ là lựa chọn tối ưu.
Ngành Công Nghiệp Dược Phẩm: Đối với các chất lỏng yêu cầu độ tinh khiết cao và không nhiễm bẩn, bơm trục vít ba là lựa chọn lý tưởng do không có phớt và khả năng ngăn chặn rò rỉ hoàn toàn.
Video thực tế bơm dẫn động từ kiểu 3 trục vít model 3GBW4.5 dưới đây
Công ty bạn đang có vấn đề về máy bơm và hệ thống bơm trục vít 4kw, 5.5kw kiểu bơm 1 vít hoặc 3 vít nếu cần sửa chữa, khắc phục hoặc bảo trì bảo dưỡng hãy liên hệ với chúng tôi
