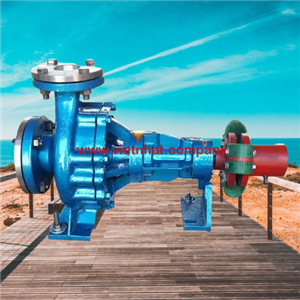

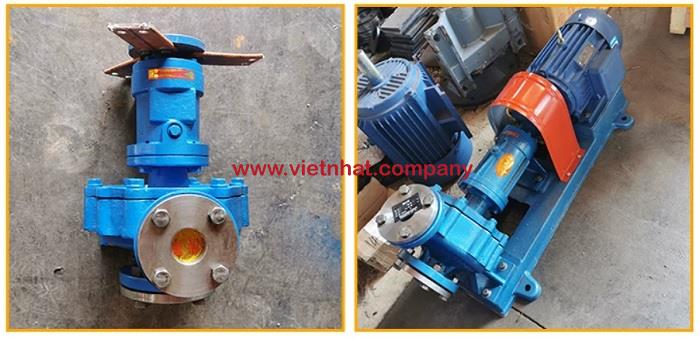

Bơm dầu truyền nhiệt RY50-32-250 thuộc dòng bơm ly tâm RY chuyên dùng để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Kết cấu của bơm được thiết kế phù hợp với môi chất nhiệt độ cao, tối đa 350°C, đồng thời sử dụng cơ chế tản nhiệt tự nhiên để hạn chế ảnh hưởng của nhiệt đến cụm ổ trục và truyền động.
RY50-32-250 sử dụng kết cấu đỡ một phía, trong đó cửa hút bố trí theo hướng trục và cửa xả bố trí hướng tâm theo phương thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động thông qua khớp nối mềm.
Theo sơ đồ kết cấu của dòng RY, các bộ phận chính gồm:
Thân bơm
Đai ốc bánh công tác
Bánh công tác
Nắp bơm
Trục bơm
Ổ bi
Thân ổ trục
Ống dẫn dầu
Nắp chặn ổ trục
Giá đỡ
Phớt dầu
Bộ chèn làm kín
Đây là các bộ phận trực tiếp tạo nên kết cấu hoàn chỉnh của bơm dầu truyền nhiệt RY50-32-250 trong hệ thống nhiệt.
Thân bơm là bộ phận chứa dòng dầu tải nhiệt và tạo khoang làm việc cho bánh công tác.
Cửa hút được bố trí theo hướng trục, đưa dầu tải nhiệt trực tiếp vào khu vực tâm bánh công tác.
Ở model RY50-32-250, số 50 thể hiện đường kính danh nghĩa cửa hút là 50 mm.
Cửa xả được bố trí hướng tâm và hướng lên trên. Sau khi nhận năng lượng từ bánh công tác, dầu được đưa qua thân bơm và đi ra cửa xả.
Số 32 trong model thể hiện đường kính danh nghĩa cửa xả là 32 mm.
Bánh công tác là bộ phận chính tạo lưu lượng và cột áp cho bơm.
Khi trục quay, bánh công tác quay theo và truyền năng lượng cho dầu tải nhiệt. Dầu đi vào tâm bánh công tác, sau đó được đẩy ra phía ngoài dưới tác động của chuyển động quay.
Trong ký hiệu RY50-32-250, số 250 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 250 mm.
Trục bơm kết nối bánh công tác với hệ thống truyền động.
Một đầu trục mang bánh công tác, đầu còn lại kết nối với khớp nối của động cơ. Khi động cơ hoạt động, mô-men xoắn được truyền qua khớp nối đến trục và làm bánh công tác quay.
Trục bơm cùng bánh công tác và đai ốc hãm tạo thành cụm rôto của bơm.
Đai ốc bánh công tác có nhiệm vụ cố định bánh công tác trên trục.
Chi tiết này giúp bánh công tác duy trì đúng vị trí khi bơm làm việc ở tốc độ cao, hạn chế hiện tượng dịch chuyển hoặc mất ổn định của cụm rôto.
Nắp bơm được lắp với thân bơm để tạo thành khoang làm việc kín.
Đồng thời, đây cũng là khu vực liên kết thân bơm với cụm ổ trục và hệ thống làm kín trục. Vì vậy nắp bơm đóng vai trò quan trọng trong việc duy trì độ kín và vị trí chính xác của trục.
Cụm ổ trục của bơm RY50-32-250 gồm thân ổ trục và hai bộ vòng bi.
Hai ổ bi có nhiệm vụ đỡ và định vị trục, giúp cụm rôto quay ổn định.
Nếu ổ bi bị mòn hoặc thiếu bôi trơn, bơm có thể xuất hiện rung, tiếng ồn và nhiệt độ ổ trục tăng cao.
Thân ổ trục bao quanh và giữ các vòng bi ở đúng vị trí, tạo thành cụm đỡ cho trục bơm.
Theo tài liệu, cụm ổ trục là một trong những bộ phận chính của dòng bơm RY.
Ống dẫn dầu là một phần trong kết cấu bôi trơn của cụm ổ trục.
Nắp chặn ổ trục được bố trí ở đầu thân ổ trục, giúp giữ các chi tiết bên trong và tạo thành khoang bảo vệ cho hệ thống ổ bi.
Hệ thống làm kín của bơm dầu truyền nhiệt RY50-32-250 sử dụng kết hợp:
Bộ chèn làm kín packing
Phớt dầu cao su chịu nhiệt
Packing được bố trí quanh trục tại khu vực trục đi qua nắp bơm, có nhiệm vụ hạn chế dầu tải nhiệt rò ra ngoài.
Phớt dầu hỗ trợ làm kín và bảo vệ cụm ổ trục khỏi sự xâm nhập của môi chất.
Sự kết hợp giữa packing và phớt dầu phù hợp với đặc điểm làm việc của bơm dầu nhiệt độ cao.
Bơm RY sử dụng kết cấu gồm chân đỡ và giá đỡ trung tâm.
Giá đỡ tạo khoảng cách giữa thân bơm chứa dầu nóng và cụm ổ trục. Đặc biệt, dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp kết cấu bơm đơn giản hơn, đồng thời hạn chế nhiệt truyền từ thân bơm sang cụm ổ trục.
Bơm RY50-32-250 được nối với động cơ bằng khớp nối mềm kiểu ba chấu.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ đến trục bơm, đồng thời hấp thụ một phần rung động và sai lệch nhỏ của hệ truyền động.
Khi quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.
Bơm, khớp nối và động cơ được lắp trên cùng một bệ máy.
Bệ máy giúp duy trì độ đồng tâm giữa trục bơm và trục động cơ. Theo hướng dẫn lắp đặt của nhà sản xuất, sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
Cấu tạo chi tiết của dòng bơm dầu truyền nhiệt RY50-32-250 trong hệ thống nhiệt tập trung vào các bộ phận chính gồm thân bơm, bánh công tác, trục bơm, cụm ổ trục, hệ thống làm kín, giá đỡ tản nhiệt, khớp nối và động cơ.
Trong đó, thân bơm và bánh công tác đảm nhiệm việc vận chuyển dầu; trục và khớp nối truyền chuyển động; ổ bi giữ rôto ổn định; packing và phớt dầu hạn chế rò rỉ; còn giá đỡ và kết cấu tản nhiệt tự nhiên giúp bơm thích nghi với môi trường dầu tải nhiệt nhiệt độ cao. Đây là những đặc điểm cấu tạo quan trọng giúp RY50-32-250 phù hợp với các hệ thống tuần hoàn dầu truyền nhiệt công nghiệp.
Nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-250 dựa trên việc sử dụng bánh công tác quay tốc độ cao để truyền năng lượng từ động cơ sang dầu truyền nhiệt. Khi bánh công tác quay, dầu được hút vào tâm bánh công tác, sau đó chuyển động ra phía ngoài dưới tác dụng của lực ly tâm. Năng lượng vận tốc của dòng dầu tiếp tục được chuyển thành áp suất trong thân bơm trước khi dầu được đẩy ra cửa xả.
Theo kết cấu của dòng RY, cửa hút được bố trí theo hướng trục, cửa xả theo hướng tâm thẳng đứng; động cơ và bơm được nối với nhau bằng khớp nối mềm.
Bước đầu tiên trong nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-250 là truyền cơ năng từ động cơ đến bánh công tác.
Quá trình truyền động diễn ra theo trình tự:
Động cơ → khớp nối mềm → trục bơm → bánh công tác
Khi động cơ hoạt động, trục bơm quay và kéo bánh công tác quay theo. Đối với dòng RY, khi quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.
Bánh công tác chính là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt.
Khi bánh công tác bắt đầu quay, lượng dầu nằm giữa các cánh bánh công tác được đưa từ vùng tâm ra phía ngoài.
Việc dầu liên tục rời khỏi khu vực tâm bánh công tác tạo ra vùng áp suất thấp tương đối tại cửa hút. Nhờ chênh lệch áp suất giữa đường hút và tâm bánh công tác, dầu từ hệ thống tiếp tục đi vào bơm.
Dòng RY sử dụng cửa hút hướng trục, vì vậy dầu đi vào bơm theo hướng gần song song với trục bơm rồi đi trực tiếp vào vùng trung tâm của bánh công tác.
Dòng dầu khi đó có thể hình dung theo hướng:
Đường hút → cửa hút → tâm bánh công tác
Đây là phần quan trọng nhất trong nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-250.
Khi bánh công tác quay, các cánh bơm tác động lên dầu và làm dầu quay theo bánh công tác. Dưới tác dụng của chuyển động quay, dầu được gia tốc từ khu vực tâm về phía mép ngoài của bánh công tác.
Trong quá trình đó:
Quá trình này diễn ra liên tục trong suốt thời gian bơm hoạt động.
Có thể mô tả ngắn gọn:
Dầu vào tâm bánh công tác → bánh công tác quay → dầu được gia tốc → lực ly tâm đưa dầu ra mép ngoài.
Dầu sau khi rời mép bánh công tác có vận tốc tương đối lớn.
Dòng dầu này đi vào phần thân bơm. Tại đây, dòng chảy được thu gom và dẫn về cửa xả. Trong quá trình chuyển động qua thân bơm, một phần động năng của dầu được chuyển thành năng lượng áp suất.
Nhờ vậy, bơm không chỉ tạo ra dòng chảy mà còn tạo được cột áp cần thiết để dầu thắng các tổn thất trên đường ống và tiếp tục tuần hoàn trong hệ thống.
Quá trình chuyển đổi năng lượng có thể hiểu như sau:
Điện năng của động cơ → cơ năng của trục → năng lượng của bánh công tác → vận tốc dòng dầu → áp suất dòng dầu.
Sau khi được tăng năng lượng, dầu tập trung về phía cửa xả của bơm.
Theo kết cấu dòng RY, cửa xả được bố trí theo hướng tâm và theo phương thẳng đứng.
Toàn bộ quá trình dòng dầu đi qua bơm dầu truyền nhiệt RY50-32-250 có thể tóm tắt:
Cửa hút → tâm bánh công tác → cánh bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả.
Khi dầu được đẩy ra ngoài, vùng tâm bánh công tác lại tiếp tục hút lượng dầu mới vào. Vì vậy quá trình hút và đẩy diễn ra đồng thời và liên tục.
Trong hệ thống dầu truyền nhiệt, quá trình này lặp lại liên tục:
Chính chu trình liên tục này tạo nên khả năng tuần hoàn dầu nóng ổn định của bơm dầu truyền nhiệt RY50-32-250.
Để nguyên lý làm việc ly tâm được duy trì ổn định, bánh công tác phải luôn có đủ dầu.
Tài liệu RY yêu cầu phải mồi đầy môi chất vào thân bơm trước khi khởi động và quay khớp nối bằng tay để hỗ trợ đẩy không khí ra ngoài.
Nếu trong bánh công tác chứa nhiều không khí hoặc bơm thiếu dầu, quá trình tạo chênh lệch áp suất tại cửa hút sẽ bị ảnh hưởng, từ đó làm lưu lượng và cột áp giảm.
Ngoài ra, bánh công tác phải quay đúng chiều và đúng tốc độ. Tài liệu cũng xác định tốc độ quay thấp hoặc chiều quay sai là nguyên nhân khiến bơm không ra dầu hoặc lưu lượng giảm mạnh.
Nguyên lý làm việc ly tâm của dòng bơm dầu truyền nhiệt RY50-32-250 là quá trình bánh công tác nhận chuyển động từ động cơ, quay với tốc độ cao và truyền năng lượng cho dầu truyền nhiệt. Dầu được hút vào tâm bánh công tác, sau đó dưới tác dụng của lực ly tâm được đưa ra mép ngoài với vận tốc lớn. Thân bơm tiếp tục chuyển một phần động năng của dòng dầu thành áp suất và dẫn dầu tới cửa xả.
Quá trình hút dầu – tăng tốc – tạo lực ly tâm – tăng áp – đẩy dầu diễn ra liên tục, giúp RY50-32-250 duy trì dòng dầu tuần hoàn ổn định trong hệ thống truyền nhiệt công nghiệp.
