Đặc điểm chung của bơm Bơm dầu truyền nhiệt lưu lượng 12.5m3 RY50-32 đẩy cao 80m
Đây là dòng bơm có kiểu dáng ly tâm hay còn gọi là bơm li tâm trục ngang loại bơm sử dụng rotor (cánh quạt) để tạo ra lực ly tâm, đẩy chất lỏng ra khỏi trục của nó. Điều này giúp tăng áp suất của chất lỏng khi đi qua bơm RY50-32-250.
- Lưu Lượng 12.5m³/h: Lưu lượng này cho biết khả năng của bơm RY50-32-250 trong việc di chuyển 12.5 mét khối dầu qua bơm mỗi giờ, phù hợp cho các hệ thống cần xử lý khối lượng lớn chất lỏng là dòng nóng, dầu truyền nhiệt ở nhiệt độ cao 270 độ C.
Đẩy Cao 80m: Cột áp đẩy 80m cho thấy bơm có khả năng nâng chất lỏng lên độ cao 80 mét hoặc đẩy chất lỏng qua đường ống dẫn dài và phức tạp hay là ở trong hệ thống đường ống thì bơm RY50-32-250 đạt được 8kg/cm2
Nguyên lý hoạt động của bơm dầu truyền nhiệt kiểu li tâm trục ngang RY50-32-250 để đạt được 12.5m3
Bơm dầu truyền nhiệt kiểu ly tâm trục ngang RY50-32-250 hoạt động theo nguyên lý cơ bản của bơm ly tâm, được điều chỉnh để phù hợp với việc xử lý chất lỏng ở nhiệt độ cao như dầu truyền nhiệt. Dưới đây là mô tả về nguyên lý hoạt động của loại bơm này:
Hút Chất Lỏng Dùng Ống DN50 tốt nhất là to hơn khoảng DN65-Dn80: Bơm bắt đầu quá trình bằng cách hút chất lỏng (trong trường hợp này là dầu) từ nguồn cung cấp thông qua cổng hút với dòng bơm RY50-32 thì đường vào sẽ là sử dụng mặt bích DN50.
Cánh Bơm Ly Tâm: Khi chất lỏng đi vào trục của bơm RY50-32-250, nó được gặp bởi cánh quạt (impeller) có đường kính cánh DN250mm. Cánh quạt này quay với tốc độ cao do động cơ điện 11kw-2 tua nhanh cung cấp.
Lực Ly Tâm: Khi cánh quạt quay, chất lỏng bị lực ly tâm đẩy ra khỏi trục. Quá trình này tăng áp suất của chất lỏng và hướng nó ra khỏi cánh quạt.
Tăng Áp Lực và Lưu Lượng: Khi chất lỏng được đẩy ra khỏi cánh quạt, áp lực của nó tăng lên. Điều này giúp chất lỏng có thể di chuyển qua đường ống 32 do vậy mới được gọi là RY50-32
Nếu Muốn Điều Khiển Lưu Lượng và Áp Lực: Lưu lượng và áp lực có thể được điều chỉnh bằng cách thay đổi tốc độ quay của cánh quạt hoặc thông qua các cơ cấu điều chỉnh khác.
Chịu Nhiệt Độ Cao Khi Dùng Những Vật Liệu Đặc Biệt Giúp Cho Bơm RY50-32-250 Hoạt Động Ổn Định
Các bộ phận của
bơm dầu truyền nhiệt RY50-32-250, bao gồm cánh quạt, buồng bơm, và các phụ kiện khác, được làm từ vật liệu chịu nhiệt để đảm bảo hoạt động ổn định trong môi trường nhiệt độ cao mà không bị biến dạng hay hỏng hóc.
Trục Ngang và Cấu Trúc Bơm: Thiết kế trục ngang của bơm giúp việc lắp đặt và bảo trì trở nên dễ dàng hơn. Nó cũng thường chiếm ít không gian hơn so với bơm trục đứng.
Bảo vệ và An toàn: Bơm được trang bị các tính năng an toàn như bảo vệ quá tải và quá nhiệt để ngăn chặn tổn thương do điều kiện làm việc khắc nghiệt.
Nhờ vào những đặc điểm này, bơm ly tâm trục ngang RY50-32-250 có khả năng cung cấp lưu lượng 12.5m³/h, đáp ứng nhu cầu của các hệ thống truyền nhiệt và các ứng dụng công nghiệp khác yêu cầu vận chuyển dầu nhiệt độ cao một cách hiệu quả và ổn định.
Ý nghĩa các ký tự của bơm dầu 12.5m3 Model RY50-32-250

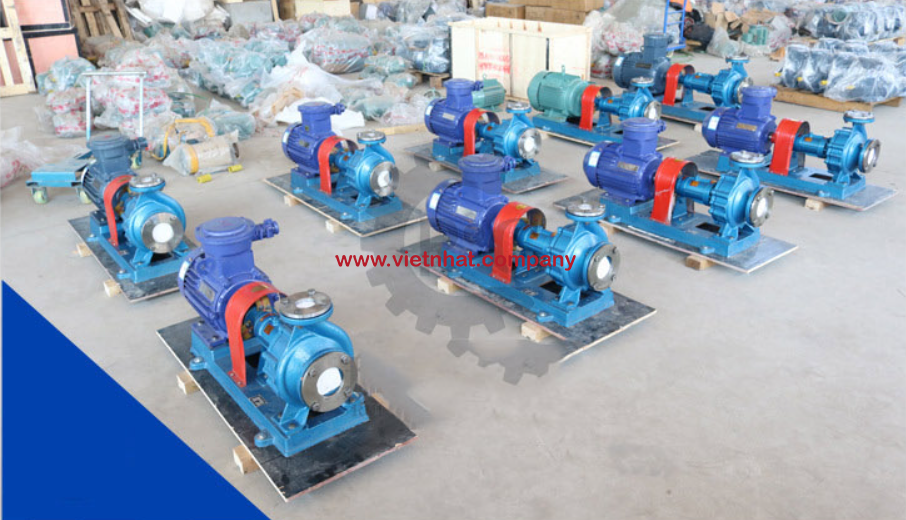

Hình ảnh tổng thể của bơm dầu truyền nhiệt RY50-32-250 khi lắp động cơ điện 11kw-2
Thông tin kỹ thuật
Bảng thông số kỹ thuật của bơm dầu truyền nhiệt 12.5m3 model RY50-32-250

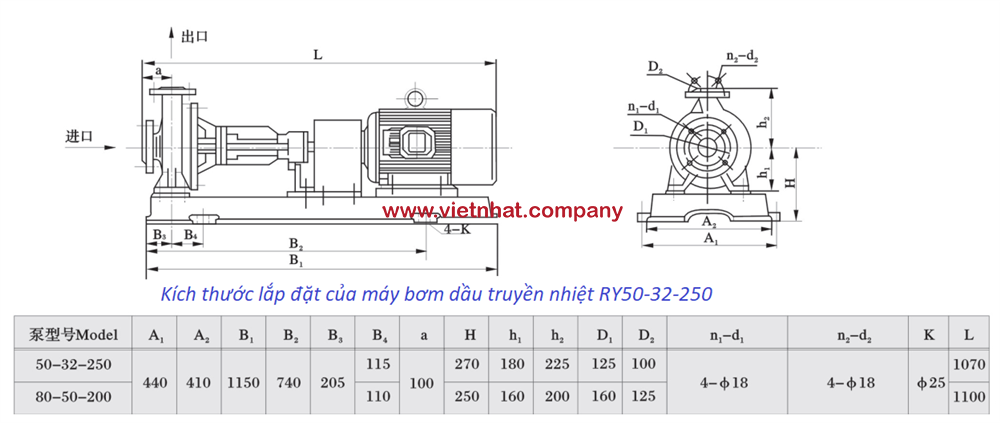

Kích thước lắp đặt của bơm dầu truyền nhiệt 12.5m3 model RY50-32-250
