Bơm dầu truyền nhiệt RY80-200A lắp động cơ 11kw tua nhanh chịu nhiệt 270 độ c

Name: Bơm dầu truyền nhiệt RY80-200A lắp động cơ 11kw tua nhanh chịu nhiệt 270 độ c
Brand: DAITO Pumps
SKU: RY90-50-200A-11
Availability: InStock
Rating: 5 (1 reviews)

0 Bình luận
0 Lượt xem

Tải báo giá

Tải báo giá để xem giá

Mã SP

: RY90-50-200A-11

Thương hiệu

: DAITO Pumps

Bảo hành

: 12

Tình trạng

Liên hệ

Lưu lượng đạt : 45m3 Tại điểm làm việc: 40mKiểu dáng : Bơm li tâmKiểu kết nối: Khớp nối mềmNhiệt độ max : 270 độ CHút xả : 80/50mmỨng dụng: Bơm dầu nóng, dầu truyền nhiệt

Khuyến mại

Liên hệ tư vấn

Đang xử lý...

Thông tin chi tiết

Đặc điểm cơ bản của bơm li tâm nằm ngang sử dụng để vận chuyển tuần hoàn dầu nóng, dầu truyền nhiệt RY80-50-200A

Bơm dầu truyền nhiệt kiểu cánh li tâm nằm ngang RY80-50-200A có tên gọi như vậy do kết hợp ba yếu tố chính trong thiết kế và chức năng của nó:

Mô tả ý nghĩa các ký tự trong bơm dầu truyền nhiệt RY

ý nghĩa tên gọi của bơm dầu truyền nhiệt ry80-50-200A

Bơm Dầu Truyền Nhiệt: Bơm RY80-200A này được sử dụng để vận chuyển dầu truyền nhiệt, là loại chất lỏng được sử dụng trong các hệ thống truyền nhiệt công nghiệp. Dầu truyền nhiệt là một phương tiện hiệu quả để truyền nhiệt đến các quá trình hoặc thiết bị cần nhiệt độ cao. Bơm này thường được sử dụng trong các ứng dụng nơi mà dầu cần được nung nóng, giữ ấm, hoặc làm mát trong một chu trình tuần hoàn.

Kiểu Cánh Li Tâm: Cơ chế hoạt động của bơm dầu truyền nhiệt RY80-50-200A dựa trên nguyên lý li tâm. Khi động cơ của bơm quay, nó làm quay cánh quạt hoặc rotor bên trong. Sự quay này tạo ra lực ly tâm, đẩy chất lỏng ra khỏi trục và qua các cánh bơm. Lực li tâm này giúp tăng áp suất của chất lỏng, cho phép nó di chuyển qua hệ thống ống dẫn.

Hình ảnh cánh bơm li tâm có đường kính D200A

Hình ảnh cánh bơm li tâm lắp vào bơm 80-50-200A

Nằm Ngang: Điểm nổi bật của thiết kế bơm này là cấu trúc "nằm ngang". Điều này có nghĩa là trục của bơm nằm theo hướng ngang so với mặt đất. Điều này khác với thiết kế "đứng" nơi mà trục bơm hướng theo chiều dọc. Bơm nằm ngang RY80-50-200A thường dễ lắp đặt và bảo trì

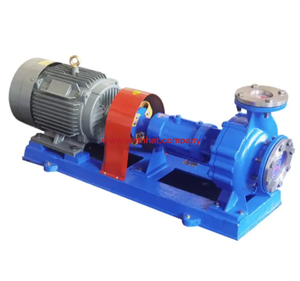

Hình ảnh máy bơm tổng thể khi lắp đặt động cơ 11kw-2 tua nhanh cùng đầu bơm dầu RY80-50-200A

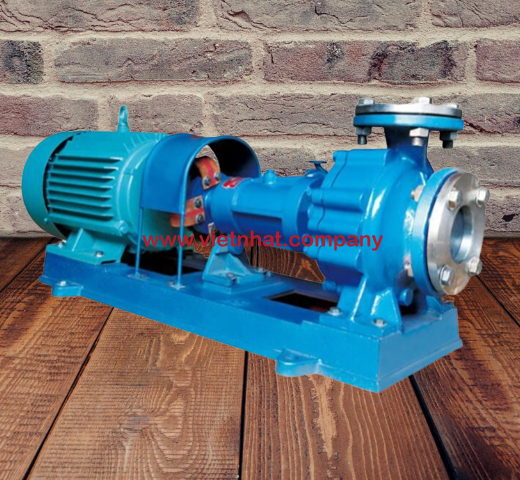

hình ảnh tổng thể của đầu bơm ry80-50-200A với động cơ 11kw-2

Nguyên lý vận hành làm việc của bơm li tâm dùng cho dầu truyền nhiệt RY80-50-200A

Cơ Chế Hoạt Động của Bơm Li Tâm: Khi bơm dầu truyền nhiệt RY80-50-200A hoạt động, động cơ điện quay trục bơm với tốc độ cao (2900 vòng/phút trong trường hợp này). Trục này gắn với một hoặc nhiều cánh quạt (impeller). Khi cánh quạt quay, chúng tạo ra lực ly tâm, đẩy chất lỏng ra ngoài từ trung tâm của bơm.

Tạo Áp Suất và Lưu Lượng: Lực ly tâm từ cánh quạt có đường kính cánh D200A tăng áp suất của chất lỏng (dầu truyền nhiệt), đồng thời tạo ra một khu vực hút ở trung tâm của cánh quạt. Điều này làm giảm áp suất tại điểm hút, giúp kéo chất lỏng vào bơm. Khi chất lỏng được đẩy ra khỏi cánh quạt, nó di chuyển qua vỏ bơm và được hướng ra ngoài qua ống xả.

Điểm Làm Việc của Bơm và Lưu Lượng: Điểm làm việc của bơm (trong trường hợp này là 40m) đề cập đến điểm trên đường cong hiệu suất của bơm nơi mà bơm hoạt động hiệu quả nhất. Tại điểm này, bơm cung cấp lưu lượng 45m³/h. Lưu lượng và cột áp (trong trường hợp này là 40m) phụ thuộc vào tốc độ quay của bơm và thiết kế của cánh quạt.

Tần Suất và Công Suất Động Cơ: Động cơ 11 kW cung cấp đủ năng lượng để bơm có thể hoạt động ở tốc độ quay 2900 vòng/phút. Công suất và tốc độ quay của động cơ ảnh hưởng trực tiếp đến lưu lượng và áp suất mà bơm có thể cung cấp.

Ứng Dụng trong Hệ Thống Dầu Truyền Nhiệt: Trong hệ thống dầu truyền nhiệt, bơm này đóng vai trò quan trọng trong việc đảm bảo dầu được tuần hoàn liên tục, giúp duy trì nhiệt độ ổn định cho quá trình sản xuất hoặc truyền nhiệt.

Các ứng dụng mô tả mà bơm dầu truyền nhiệt RY80-50-200A
