Tại điểm làm việc ở áp suất 7kg/cm2Đạt lưu lượng 100m3/hSử dụng động cơ điện : 30kwTốc độ quay của động cơ : 2900 vòng/phútkiểu động cơ : Chân đếTần số điện 50Hz/380vTâm lỗ mặt bích hút xả :180/145mmĐường kính mặt bích : Dn100/65mm
Bơm ly tâm trục ngang (horizontal centrifugal pump) còn được gọi là bơm ly tâm trục ngang ngang hoặc bơm ly tâm ngang. Đây là một loại bơm sử dụng để cung cấp năng lượng cơ học để chuyển động chất lỏng từ một vị trí đến vị trí khác thông qua nguyên tắc ly tâm.
Cấu tạo cơ bản của một bơm ly tâm trục ngang bao gồm các phần sau:
Trục (Shaft): Trục là thành phần chính của bơm, nó nối với động cơ và truyền động từ động cơ đến bánh bơm. Trục chịu nhiệm vụ xoay để tạo ra sự cung cấp năng lượng cơ học cho chất lỏng.
Bánh bơm (Impeller): Bánh bơm là một bánh xe được gắn trên đầu của trục và có các cánh quạt hoặc cánh ly tâm. Khi trục quay, bánh bơm tạo ra sự tạo áp suất và tạo ra luồng chất lỏng ly tâm theo hướng ra xa khỏi trung tâm bánh bơm.
Vỏ bơm (Pump Casing): Vỏ bơm là bề ngoài của bơm, nơi chất lỏng được đẩy qua. Nó có một thiết kế đặc biệt để hướng chất lỏng theo hướng từ bánh bơm vào hệ thống ống.
Bộ đệm (Bearings): Để hỗ trợ trục và giữ cho nó xoay một cách mượt mà, bơm ly tâm trục ngang sử dụng các bộ đệm.
Bộ vận động (Drive Assembly): Động cơ (thường là động cơ điện) được kết nối với trục thông qua bộ vận động để tạo ra sự quay của trục và bánh bơm.
Hệ thống inlet và outlet: Bơm cũng có các cổng vào và ra để cho phép chất lỏng vào và ra khỏi bơm.
Khi động cơ hoạt động, nó truyền động trục và bánh bơm bắt đầu quay. Chất lỏng được hút vào bơm thông qua cổng vào và sau đó được ép ra qua cổng ra do áp suất tạo ra bởi bánh bơm. Bơm ly tâm trục ngang thường được sử dụng trong nhiều ứng dụng khác nhau như cung cấp nước, xử lý chất thải, làm mát và nhiều ứng dụng công nghiệp khác.

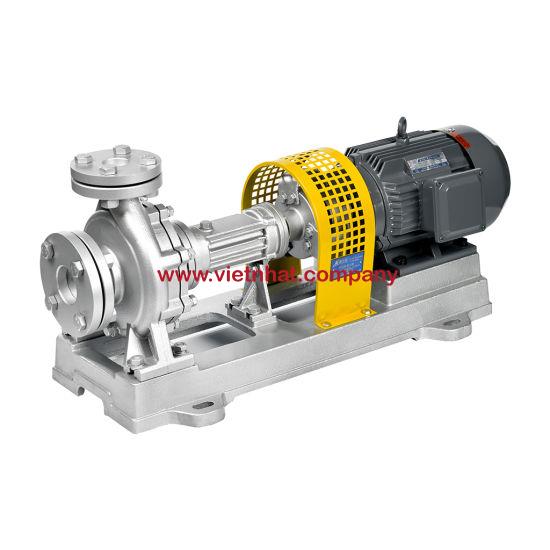

Vật liệu của bơm dầu truyền nhiệt kiểu dáng li tâm trục ngang Model WRY100-65-240
Khi bạn cần sử dụng một bơm ly tâm trục ngang để truyền dầu nhiệt ở nhiệt độ cao, như 350 độ C, bạn cần chọn vật liệu cho các phần chịu áp lực và nhiệt trong bơm để đảm bảo tính bền vững và an toàn. Các tùy chọn vật liệu phổ biến cho các bộ phận quan trọng trong bơm ly tâm trục ngang để xử lý dầu truyền nhiệt ở nhiệt độ cao bao gồm:
Thép không gỉ chịu nhiệt: Thép không gỉ chịu nhiệt, như thép không gỉ 316 hoặc 316L, thường được sử dụng cho các phần bơm tiếp xúc trực tiếp với dầu truyền nhiệt. Loại thép không gỉ này có khả năng chịu nhiệt tốt và chống ăn mòn ở nhiệt độ cao.
Thép cứng (Hardened Steel): Thép cứng như thép cứng Cr-Mo (Chromium-Molybdenum) có khả năng chịu nhiệt và độ cứng cao, phù hợp cho các phần bơm chịu áp lực cao và nhiệt độ cao.
Tungsten Carbide (Carbide): Tungsten carbide là một vật liệu rất cứng và chịu nhiệt tốt. Nó thường được sử dụng cho các bộ phận tiếp xúc với chất lỏng ở nhiệt độ cao trong bơm, như cánh quạt của bánh bơm.
Các hợp kim đặc biệt: Có thể sử dụng các hợp kim đặc biệt được phát triển để đối phó với nhiệt độ cao và môi trường dầu truyền nhiệt. Các loại hợp kim này được thiết kế để chịu nhiệt độ cao và ứng suất.
Để giảm thiểu chi phí sản xuất lên lựa trọn những vật liệu sau đây để giúp cho bơm dầu truyền nhiệt WRY100-65-240 vẫn hoạt động ổn định
Khi cần tối ưu hóa chi phí sản xuất bơm dầu truyền nhiệt WRY100-65-240 để chịu nhiệt độ 350 độ C mà vẫn đảm bảo hiệu suất và độ bền, có thể sử dụng các vật liệu giá thành thấp nhưng phù hợp với yêu cầu của ứng dụng. Dưới đây là một số tùy chọn vật liệu giá thành thấp mà bạn có thể xem xét:
Thép carbon (Carbon Steel): Thép carbon có giá thành thấp và có khả năng chịu nhiệt độ cao. Tuy nhiên, cần phải đảm bảo rằng nó được gia công và xử lý chịu nhiệt để đáp ứng yêu cầu của ứng dụng.
Thép cán nóng (Hot-Rolled Steel): Thép cán nóng cũng có giá thành thấp và có thể chịu nhiệt độ cao. Chú ý đến việc sử dụng phương pháp gia công để đảm bảo tính bền và độ bền của các bộ phận.
Gốm (Ceramic): Gốm, như alumina hoặc zirconia, có khả năng chịu nhiệt tốt và có giá thành thấp so với một số vật liệu khác. Chúng có thể được sử dụng cho các bộ phận tiếp xúc trực tiếp với dầu truyền nhiệt ở nhiệt độ cao.
Tuy nhiên, việc sử dụng vật liệu giá rẻ có thể tiết kiệm chi phí ban đầu, nhưng bạn cần xem xét các yếu tố sau để đảm bảo sự an toàn và hiệu suất:
Kiểm tra tính chất của dầu truyền nhiệt: Đảm bảo rằng vật liệu được chọn có khả năng chịu tác động của dầu truyền nhiệt ở nhiệt độ cao trong thời gian dài mà không bị ăn mòn hoặc biến dạng.
Kiểm tra độ bền và gia công: Chất lượng và gia công của các bộ phận bơm rất quan trọng. Đảm bảo rằng chúng được sản xuất với độ chính xác và được xử lý chịu nhiệt để đảm bảo độ bền và hiệu suất của bơm.
Kiểm tra yêu cầu an toàn: Đảm bảo rằng bơm đáp ứng các tiêu chuẩn an toàn và môi trường liên quan đến việc làm việc với dầu truyền nhiệt ở nhiệt độ cao.
Cuối cùng, tư vấn với nhà sản xuất bơm hoặc một chuyên gia kỹ thuật có thể giúp bạn đưa ra quyết định cuối cùng về vật liệu phù hợp cho ứng dụng của bạn mà vẫn giảm thiểu chi phí.
Thông tin kỹ thuật
Bảng thông số kỹ thuật của bơm dầu truyền nhiệt WRY100-65-240
Model
Lưu Lượng Đạt
Tại Điểm Làm Việc
Động Cơ Điện
Hút Xả
WRY 100 - 65 - 240
100 m3
70m ( 7kg / cm2 )
30 kw
Dn 100 / 65mm

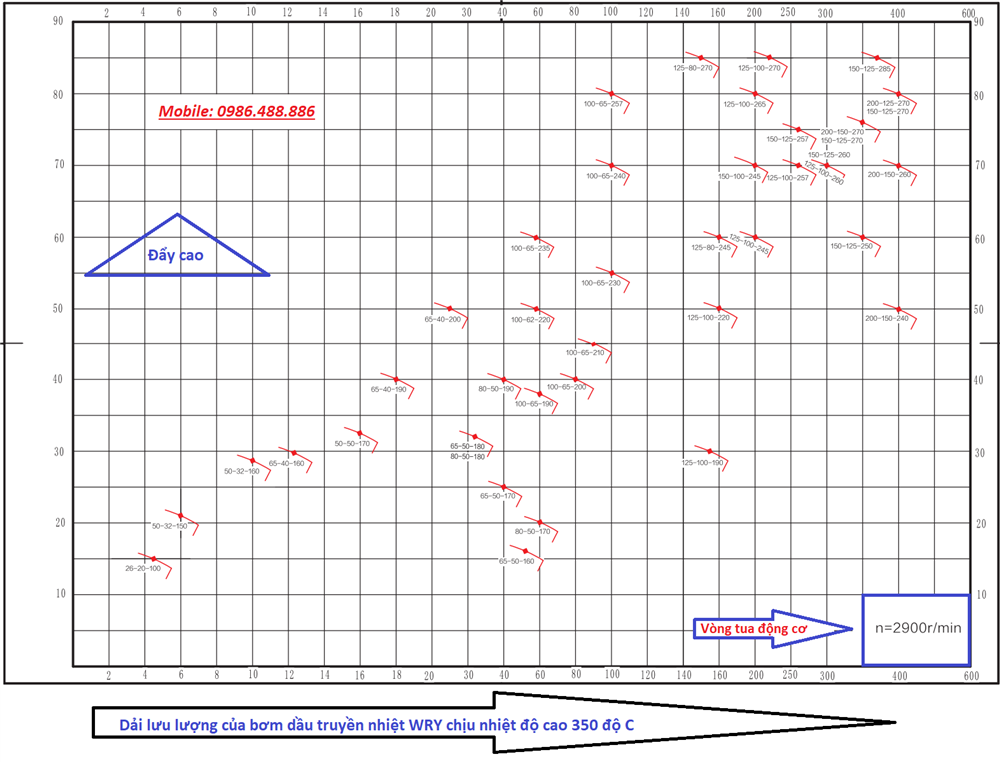

Đường đặc tính làm việc của bơm dầu truyền nhiệt WRY100-65-240

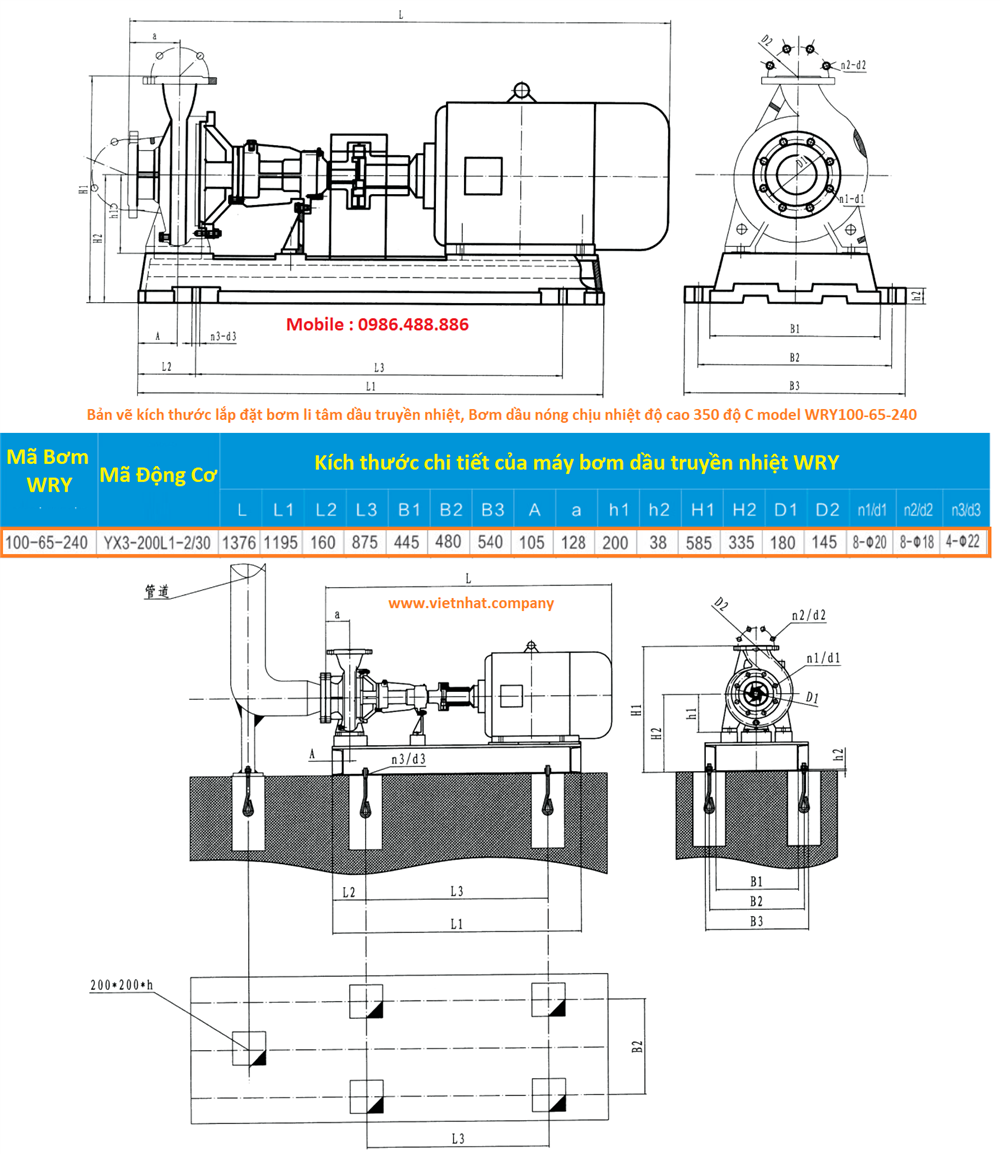

Bản vẽ kỹ thuật chi tiết để lắp đặt bơm dầu truyền nhiệt WRY100-65-240
