Sử dụng động cơ: 2.35kw Điện áp 380vTần số 50HzVỏ bơm : Gang đúc pha thép hợp kimCánh bơm: Inox đúc 304 (100%)Áp suất chân không : 3300pa (0.92-0.98 mmHg)Độ ồn khá thấp < 60
Giới thiệu bơm hút chân không 2070 cánh inox động cơ 2.35 kW lưu lượng 80m³ sản phẩm đáng tin cậy mang nhãn hiệu Daito Vacuum
Bơm hút chân không 2070 cánh inox là một thiết bị công nghiệp khá quan trọng trong việc tạo ra chân không, phục vụ cho nhiều ứng dụng khác nhau trong các ngành công nghiệp như gốm sứ, nhựa, thực phẩm đóng gói và nhiều các ứng dụng cần sử dụng đến,với động cơ điện được sử dụng cho dòng sản phẩm này là 2.35 kW cho ra lưu lượng chân không lên tới 80 m³/giờ, loại bơm này đảm bảo hiệu suất ổn định và lâu dài trong những môi trường làm việc khắc nghiệt. Cánh bơm bằng inox giúp tăng cường độ bền và khả năng chống ăn mòn, phù hợp với các ứng dụng yêu cầu tiêu chuẩn cao về độ sạch và an toàn.
Hình ảnh bơm hút chân không 2BV2070 thực tế dưới đây
Cấu tạo của máy bơm hút chân không 2.35kw có 1 cấp hay 1 cánh có những điểm sau bên trong model 2BV2070
Bơm hút chân không 2BV2070 bao gồm nhiều bộ phận chi tiết khác nhau, mỗi bộ phận có tên gọi và chức năng riêng biệt, giúp bơm hoạt động hiệu quả. Dưới đây là 11chi tiết cấu tạo lên thành 1 bơm hút chân không 2BV2070.
1. Động cơ (Motor)
Động cơ điện hay còn gọi là motor điện là bộ phận cung cấp năng lượng chính để vận hành bơm, thông thường động cơ điện 2.35kw này sẽ được kéo dài trục ra để gắn trực tiếp cánh bơm hút chân không 2BV2070 vào.

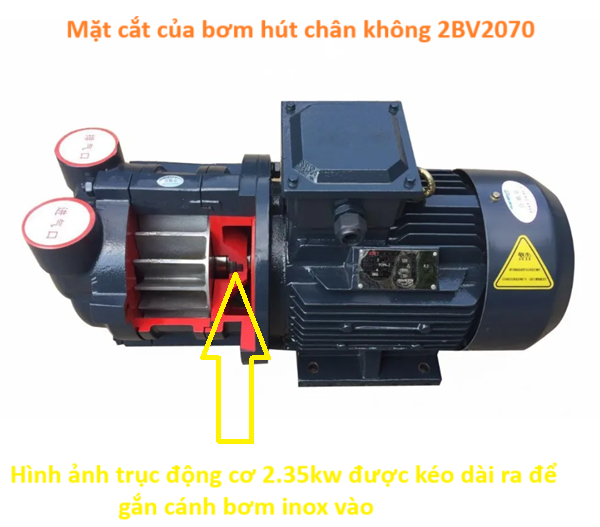

Hình ảnh động cơ điện 2.35kw có trục hay còn có tên khác là roto trục
2. Cánh bơm (Impeller) của model 2BV2070 được đúc từ inox 304 giúp cho độ bền tăng cao
Cánh bơm của nhãn hiệu Daito Vaccum 2BV2070 được làm từ inox 304, 316 nhưng thường là inox 304 (thép không gỉ), giúp tạo dòng chảy xoáy và hút khí ra khỏi hệ thống. Cánh bơm là chi tiết cực kỳ quan trọng, quyết định đến hiệu suất hút chân không.
Hình ảnh cánh chất lượng cao 2BV2070 dưới đây
3. Vỏ bơm (Pump Casing) được đúc từ gang xám FC200 độ dầy bề mặt khá dầy
Vỏ bơm 2BV2070 làm từ vật liệu thép không gỉ hoặc gang nhưng ở dòng sản phẩm bơm chân không 2BV2070 thường này thì vật liệu chủ đạo là GANG xám bộ phận vỏ bơm này rất quan trọng chúng giúp bảo vệ các bộ phận bên trong bơm và chống lại các yếu tố ăn mòn từ môi trường làm việc.
Hình ảnh vỏ bơm vòng nước 2BV2070
4. Cổng hút (Inlet Port) của bơm 2BV sẽ được ký hiệu là mũi tên chỉ xuống dưới mặt đất
Cổng hút là nơi khí được hút vào bơm. Cổng này được thiết kế để tối ưu hóa luồng khí vào và đảm bảo quá trình hút chân không diễn ra hiệu quả.
Hình ảnh cổng hút của bơm 2BV2070 dưới đây
5. Cổng xả (Exhaust Port) là nơi đường khí đi ra kèm theo là nước tuần hoàn đi ra
Cổng xả là nơi khí sau khi được hút vào sẽ thoát ra khỏi bơm. Cổng xả phải đảm bảo khí được thải ra một cách an toàn và không gây ô nhiễm môi trường làm việc.
Hình ảnh mô tả đường ra của khí sau khi bơm 2BV2070 hút khí vào bên trong và đẩy ra ngoài
6. Vòng nước (Water Ring)
Vòng nước giúp làm mát và tạo ra lực hút chân không trong bơm. Nước được bơm vào tạo thành một lớp màng quanh cánh bơm, tạo lực ly tâm và giúp hút khí ra ngoài.
7. Bạc đạn (Bearing)
Bạc đạn là bộ phận hỗ trợ trục bơm, giúp giảm ma sát khi trục quay. Điều này đảm bảo sự vận hành mượt mà và tăng tuổi thọ của bơm.
8. Trục bơm (Pump Shaft)
Trục bơm kết nối trực tiếp với động cơ và cánh bơm, truyền động lực từ động cơ đến cánh bơm để tạo lực hút chân không.
9. Phớt cơ khí (Mechanical Seal)
Phớt cơ khí là chi tiết đảm bảo sự kín khí giữa các bộ phận chuyển động và tĩnh, ngăn ngừa rò rỉ nước và khí ra ngoài.
Hình ảnh phớt cơ khí được sử dụng bên trong tạo độ kín giúp cho việc bơm 2BV2070 hút hiệu quả
Vị trí đặt phớt cơ khí bên trong bơm 2BV2070
Hình ảnh phớt làm kín của bơm hút chân không 2BV2070
10. Tấm chắn nước (Water Deflector Plate)
Tấm chắn nước giúp điều chỉnh luồng nước vào và giữ cho nước không làm hỏng các bộ phận bên trong bơm tấm chắn này thường xuyên bị hư hỏng và bị mòn nếu nước tuần hoàn quá bẩn và có hóa chất đi kèm ra đường thoát
Hình ảnh tấm chắn hay gọi là đĩa chắn bên trong dòng bơm 2BV2070 vòng nước 1 cấp
11. Van điều chỉnh (Regulating Valve)
Van điều chỉnh cho phép điều chỉnh lượng nước hoặc khí vào bơm, giúp kiểm soát áp suất và hiệu suất hoạt động của bơm.
Thông số kỹ thuật của bơm hút chân không 2BV2070
Mã
Model
Lưu Lượng
Áp Suất
Động Cơ
Nước Vào
2BV
2070
80 m3/ h
3300 Pa
2.35 kw
4.2 lit / phút
Kích thước lắp đặt của bơm hút chân không 2BV2070
Video thực tế của máy bơm hút chân không 2BV2070
Tem nhãn nhận diện chính hãng của bơm 2BV2070
Nguyên nhân bơm 2BV2070 không đạt được hiệu suất và áp suất chân không giảm,
Bơm hút chân không vòng nước 2BV2070 phải sử dụng nước tuần hoàn dưới 20°C để đạt được áp suất chân không 3300 Pa vì những lý do sau:
1. Hiệu quả làm mát tốt hơn:
Nước tuần hoàn ở nhiệt độ dưới 20°C giúp hấp thụ nhiệt sinh ra trong quá trình bơm 2BV2070 vận hành, đặc biệt khi bơm làm việc với tốc độ cao. Nếu nhiệt độ nước quá cao, hiệu suất làm mát sẽ giảm, gây ra sự gia tăng nhiệt độ bên trong bơm, làm giảm khả năng tạo chân không.
2. Tăng khả năng ngưng tụ hơi nước:
Trong quá trình hút chân không, khí và hơi nước được hút vào bơm 2BV2070. Nếu nhiệt độ nước tuần hoàn quá cao, hơi nước sẽ không ngưng tụ được hiệu quả, dẫn đến tình trạng khí và hơi nước còn lại trong hệ thống, làm giảm áp suất chân không. Nước dưới 20°C giúp ngưng tụ hơi nước một cách hiệu quả, đảm bảo khí được loại bỏ hoàn toàn.
3. Giảm áp suất hơi nước (Vapor Pressure):
Nhiệt độ nước tuần hoàn càng thấp thì áp suất hơi nước càng giảm. Ở nhiệt độ dưới 20°C, áp suất hơi nước giảm xuống dưới mức có thể ảnh hưởng đến hiệu suất hút chân không. Khi nước nóng, áp suất hơi nước tăng cao, gây khó khăn cho việc đạt được mức chân không sâu, bởi hơi nước sẽ bay hơi và ảnh hưởng đến quá trình hút khí, tăng lượng hơi tồn đọng trong hệ thống.
4. Duy trì hiệu suất tối ưu của bơm:
Khi nước tuần hoàn được duy trì dưới 20°C, bơm có thể hoạt động ở điều kiện tối ưu và đạt áp suất chân không 3300 Pa. Nhiệt độ nước quá cao sẽ làm giảm hiệu suất hút, dẫn đến việc bơm không thể đạt được mức áp suất chân không mong muốn. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu chân không sâu và ổn định.
5. Giảm thiểu tổn thất năng lượng:
Nước lạnh hơn giúp duy trì sự ổn định nhiệt độ trong bơm, giảm sự ma sát nhiệt và áp suất bên trong. Nếu nhiệt độ tăng, bơm cần nhiều năng lượng hơn để đạt được mức chân không thấp, điều này gây ra tiêu tốn năng lượng và giảm hiệu quả hoạt động của bơm.
