Tối Ưu Hóa Hiệu Suất và Ứng Dụng của Bơm Li Tâm Trục Ngang Model RY100-65-315 với Các Lựa Chọn Động Cơ
Bơm li tâm trục ngang Model RY100-65-315 là một giải pháp hiệu quả và đa năng cho việc bơm dầu truyền nhiệt trong các ứng dụng công nghiệp. Được thiết kế để chịu được nhiệt độ lên tới 270 độ C, với kiểu cánh li tâm cánh kín, và có kích thước hút xả là 100mm/65mm, model này đáp ứng được nhu cầu về hiệu suất cao và độ bền trong điều kiện làm việc khắc nghiệt. Sự linh hoạt trong việc lựa chọn động cơ giúp nó phù hợp với nhiều ứng dụng khác nhau, tối ưu hóa lưu lượng và độ cao đẩy theo yêu cầu cụ thể.
Lắp Động Cơ 75kw - Model RY100-65-315
Với động cơ 75kw, model RY100-65-315 đạt được hiệu suất cao nhất trong dòng sản phẩm này, cung cấp lưu lượng 100m³/h và độ cao đẩy lên tới 125m. Lựa chọn này phù hợp cho các ứng dụng đòi hỏi lưu lượng lớn và độ cao đẩy cao, như trong các nhà máy nhiệt điện, hóa dầu, hoặc trong các hệ thống truyền nhiệt quy mô lớn.
Lắp Động Cơ 55kw - Model RY100-65-315A
Khi được trang bị động cơ 55kw, model RY100-65-315A cung cấp lưu lượng 95m³/h và độ cao đẩy 113m, một lựa chọn tối ưu cho các ứng dụng có yêu cầu lưu lượng và độ cao đẩy vừa phải, đồng thời muốn giảm chi phí năng lượng.
Lắp Động Cơ 55kw - Model RY100-65-315B
Phiên bản này với động cơ 55kw đạt lưu lượng 90m³/h và độ cao đẩy 100m, phù hợp với các hệ thống cần duy trì lưu lượng ổn định với độ cao đẩy mức trung bình, như trong xử lý nước nóng công nghiệp hoặc hệ thống làm mát.
Lắp Động Cơ 45kw - Model RY100-65-315C
Đối với động cơ 45kw, model RY100-65-315C cung cấp lưu lượng 82m³/h và độ cao đẩy 84m, là lựa chọn kinh tế nhất trong số các phiên bản, phù hợp cho các ứng dụng không yêu cầu lưu lượng cao và độ cao đẩy lớn, như trong các hệ thống sưởi hoặc làm mát nhỏ hơn.
Đầu bơm dầu truyền nhiệt RY100-65-315 khi lắp cùng các dải động cơ điện ở trên có nguyên lý hoạt động sau
Bơm li tâm cánh kín chịu được nhiệt độ cao của dầu nóng hoạt động dựa trên nguyên tắc li tâm, tận dụng sự quay của cánh bơm (impeller) để tạo ra lực li tâm, đẩy dầu từ trung tâm ra ngoài và qua hệ thống bơm. Bơm cánh kín được thiết kế đặc biệt để chịu được nhiệt độ cao, đảm bảo hoạt động ổn định và hiệu quả trong các ứng dụng công nghiệp nặng. Dưới đây là mô tả chi tiết về cách thức hoạt động:
1. Hút Dầu Nóng
Dầu nóng từ hệ thống được hút vào bơm thông qua cổng hút có đường kính mặt bích DN100mm. Nhiệt độ cao của dầu đòi hỏi vật liệu bơm phải chịu được nhiệt độ lớn mà không bị biến dạng hay hỏng hóc.
2. Quay Cánh Bơm
Động cơ 75kw hoặc 55kw,45kw cho các mô hình trên tạo được tốc độ quay cũng như lực xoắn mạnh giúp cho cánh bơm quay với tốc độ cao. Cánh bơm cánh kín có đường kính 315mm có thiết kế đặc biệt để tối ưu hóa lực li tâm và giảm thiểu sự mất mát năng lượng khi dầu được đẩy ra khỏi bơm.
3. Tạo Lực Li Tâm
Khi cánh bơm quay, dầu được đẩy ra khỏi trung tâm của cánh bơm bởi lực li tâm. Quá trình này tăng áp suất của dầu, cho phép nó chảy qua bơm và vào hệ thống ở áp suất cao hơn.
4. Duy Trì Nhiệt Độ và Áp Suất
Bơm được thiết kế để duy trì nhiệt độ và áp suất ổn định của dầu nóng khi nó di chuyển qua hệ thống. Vật liệu chịu nhiệt cao và kết cấu cánh kín giúp ngăn chặn sự rò rỉ và mất mát nhiệt, đồng thời bảo vệ bơm khỏi sự ăn mòn.
5. Xả Dầu
Sau khi dầu được tăng áp, nó được xả ra khỏi bơm qua cổng xả và tiếp tục di chuyển qua hệ thống. Áp suất và lưu lượng dầu được kiểm soát chặt chẽ để đáp ứng yêu cầu cụ thể của hệ thống truyền nhiệt.
Tính Năng Đặc Biệt Của Đầu Bơm Dầu Truyền Nhiệt RY100-65-315
Chịu Nhiệt Độ Cao: Bơm RY100-65-315 được làm từ vật liệu chịu nhiệt cao, như thép không gỉ hoặc hợp kim đặc biệt, để chịu được nhiệt độ dầu lên đến 270°C hoặc cao hơn.
Cánh Bơm Cánh Kín: Thiết kế cánh kín giúp tối ưu hóa hiệu suất bơm và giảm thiểu sự hiện tượng ăn mòn do hóa hơi" hoặc "hiện tượng tạo bọt". Đây là một thuật ngữ kỹ thuật được sử dụng để mô tả quá trình hình thành và sụp đổ nhanh chóng của các bọt khí hoặc hơi trong một chất lỏng, đồng thời bảo vệ chất lỏng khỏi sự ô nhiễm.

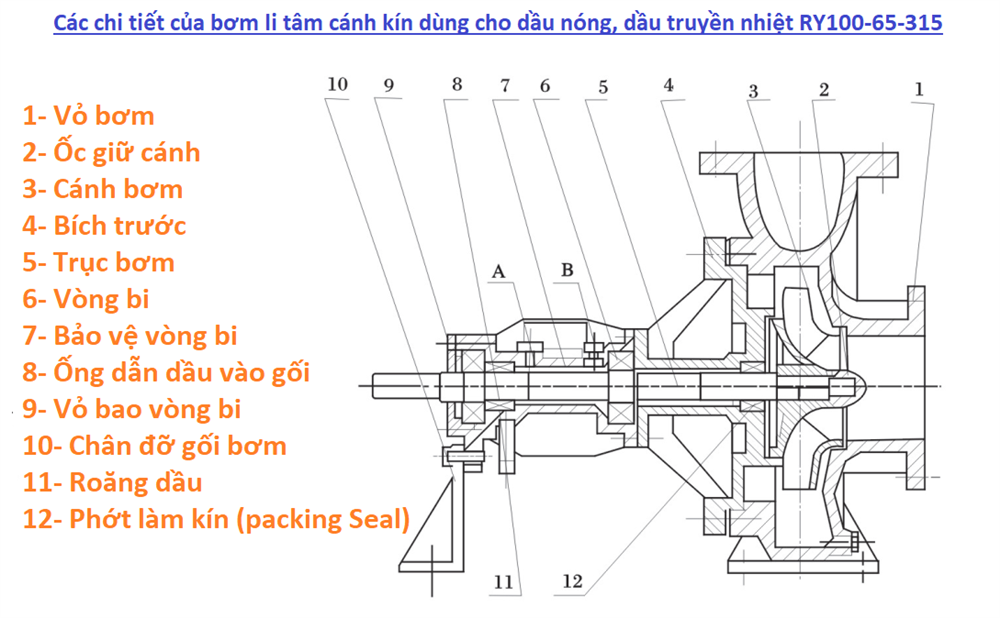

Tên gọi chi tiết cùa đầu bơm dầu truyền nhiệt RY100-65-315
Hình ảnh cánh bơm li tâm có đường kính 315mm được lắp vào đầu bơm RY100-65
Hình ảnh vỏ bơm chưa được lắp đặt cùng gối bơm và trục của model RY100-65-315
Hình ảnh phớt làm kín đặc biệt được sử dụng để làm kín của bơm RY100-65-315
Thông tin kỹ thuật
Thông số kỹ thuật của đầu bơm dầu truyền nhiệt RY100-65-315, 315A,315B,315C
Kích thước lắp đặt của đầu bơm RY100-65-315 cùng với động cơ điện 75kw-2 và 55kw-2.45kw-2
