Trong ngành công nghiệp hiện đại, việc truyền và duy trì nhiệt ở các mức độ chính xác là vô cùng quan trọng, đặc biệt là trong các quá trình sản xuất yêu cầu sự kiểm soát nhiệt độ chính xác. Đầu bơm dầu truyền nhiệt RY125-100-250 là một giải pháp tiên tiến, được thiết kế để đáp ứng nhu cầu này mà không yêu cầu động cơ điện tích hợp, cho phép người dùng linh hoạt chọn động cơ phù hợp với yêu cầu cụ thể của hệ thống của họ.
Cấu tạo mô tả bằng bản vẽ của đầu bơm RY125-100-250
Đặc điểm Kỹ thuật và Cấu tạo Đầu bơm dầu truyền nhiệt RY125-100-250
Đầu bơm dầu truyền nhiệt RY125-100-250 được thiết kế để cung cấp hiệu suất cao trong việc bơm các loại dầu truyền nhiệt. Đây là một giải pháp lý tưởng cho các ứng dụng công nghiệp như lò hơi, hệ thống sưởi, và quy trình sản xuất yêu cầu kiểm soát nhiệt độ chặt chẽ.
Ưu điểm Đầu bơm dầu truyền nhiệt RY125-100-250 :
Hiệu Quả Nhiệt Độ Cao: Đầu bơm RY125-100-250 được thiết kế để hoạt động hiệu quả với các loại dầu truyền nhiệt, có khả năng chịu đựng được nhiệt độ cao lên tới 270 độ C mà không làm giảm hiệu suất.
Linh Hoạt trong Lựa Chọn Động Cơ: Không bao gồm động cơ điện, đầu bơm này cho phép người dùng tự do lựa chọn và tích hợp động cơ phù hợp với nhu cầu và yêu cầu cụ thể của hệ thống thông thường đầu bơm này có 3 tùy trọn cho động cơ như 55kw-2 và 45kw-2 nhưng có thể lắp động cơ 11kw-4 để vận hành bền bỉ hơn nhưng lưu lượng và cột áp sẽ giảm 1/3.
Độ Bền Cao: Được chế tạo từ vật liệu chất lượng cao, đầu bơm chịu được điều kiện làm việc khắc nghiệt và độ mài mòn thấp, giúp kéo dài tuổi thọ của sản phẩm .
Vật liệu chế tạo của đầu bơm đầu truyền nhiệt RY125-100-250 và cánh bơm giúp cho chịu nhiệt lên tới 270 độ C hoạt động bền bỉ 24/24 dưới đây
Vật liệu chế tạo đầu bơm dầu truyền nhiệt RY125-100-250 bằng gang pha với thép hợp kim mang lại nhiều ưu điểm đáng chú ý, làm tăng hiệu quả và độ bền cho sản phẩm:
Độ Bền Cao: Hợp kim gang và thép tăng cường độ và khả năng chịu lực cho đầu bơm, giúp nó có thể chịu đựng áp lực cao và vận hành ổn định trong điều kiện khắc nghiệt.
Khả Năng Chịu Nhiệt: Gang pha thép hợp kim có khả năng chịu nhiệt tốt, làm cho đầu bơm phù hợp để sử dụng với dầu truyền nhiệt ở nhiệt độ cao mà không bị biến dạng hay hỏng hóc.
Khả Năng Chống Ăn Mòn: Gang pha với thép hợp kim cung cấp khả năng chống ăn mòn tốt, đặc biệt quan trọng trong các ứng dụng truyền nhiệt nơi có thể xảy ra sự ăn mòn hóa học từ dầu nóng hoặc các chất lỏng khác.
Duy Trì Hiệu Quả Nhiệt: Vật liệu này giữ cho nhiệt độ được truyền một cách hiệu quả, đảm bảo rằng dầu truyền nhiệt duy trì ở nhiệt độ mong muốn để cải thiện hiệu suất tổng thể của hệ thống.
Tuổi Thọ Dài: Sự kết hợp giữa gang và thép hợp kim giúp đầu bơm có tuổi thọ dài hơn so với những chất liệu khác, giảm nhu cầu bảo trì thường xuyên và thay thế.
Chịu Được Va Đập: Gang pha thép hợp kim cũng có khả năng chịu đựng va đập tốt, giúp đầu bơm tránh được hỏng hóc do va chạm hoặc rung động trong quá trình vận hành.
Nhìn chung, việc sử dụng gang pha với thép hợp kim trong chế tạo đầu bơm dầu truyền nhiệt RY125-100-250 không chỉ cải thiện độ bền và khả năng chịu đựng của sản phẩm mà còn tối ưu hóa hiệu suất làm việc trong môi trường nhiệt độ cao và điều kiện khắc nghiệt.
Các chi tiết mô phỏng của đầu bơm dầu truyền nhiệt RY125-100-250
Đầu bơm dầu truyền nhiệt không bao gồm động cơ điện thường bao gồm các chi tiết chính sau:
Cánh Bơm (Impeller): Đây là phần quay của bơm, chịu trách nhiệm đẩy dầu đi qua bơm. Cánh bơm có thể được thiết kế với các hình dạng và kích thước khác nhau tùy thuộc vào ứng dụng cụ thể.
Hình ảnh cánh bơm 250 chịu nhiệt kiểu cánh kín cho model RY125-100
Buồng Bơm (Pump Casing): Là vỏ ngoài bao quanh cánh bơm, tạo ra không gian dẫn dầu và hướng dầu đi qua bơm. Buồng bơm cũng giúp duy trì áp suất và hướng dòng chảy.
Hình ảnh buồng bơm được đúc từ gang pha thép hợp kim của mô hình RY125
Trục Bơm (Pump Shaft): Trục kết nối cánh bơm với nguồn động lực (trong trường hợp này là động cơ điện nếu có), cho phép cánh bơm quay và bơm dầu.
Bộ Phận Làm Kín (Sealing System): Bao gồm các phớt cơ khí, O-ring, hoặc các loại phớt khác để ngăn chặn sự rò rỉ dầu từ buồng bơm.
Bạc Đạn (Bearings): Hỗ trợ trục bơm, giúp trục quay mượt mà và giảm ma sát.
Vòng Biện Áp (Diffuser) hoặc Volute: Cấu trúc này giúp giảm tốc độ và tăng áp lực của dầu khi nó di chuyển ra khỏi cánh bơm.
Cổng Hút và Cổng Xả (Inlet and Outlet Ports): Các cổng này cho phép dầu vào và ra khỏi bơm. Chúng được thiết kế để phù hợp với các ống dẫn dầu và hệ thống ống.

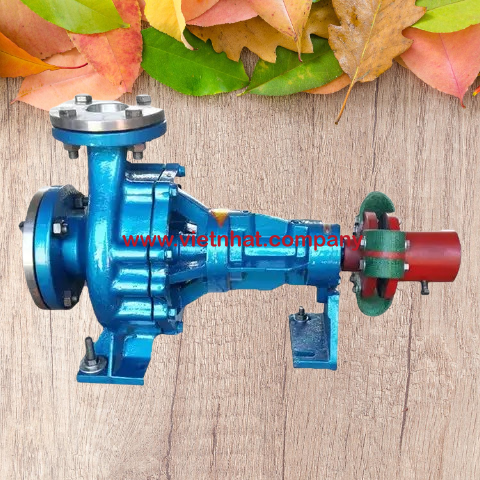

Hình ảnh tổng thể của đầu bơm thực tế của bơm dầu RY125-100-250
Thông tin kỹ thuật
Thông số kỹ thuật của đầu bơm dầu truyền nhiệt RY125-100-250
Kích thước lắp đặt của đầu bơm RY125-100-250 cùng động cơ điện 55kw và 45kw
