Hướng Dẫn Sử Dụng Thước Cặp Du Xích

Là một trong những thiết bị đo phục vụ cho công việc đo lường trong sản xuất, các công việc định lượng trong nghiên cứu hoặc kinh doanh, thước cặp du xích được dùng để đo kích thước chiều dài, chiều rộng hoặc đo đường kính trong, đường kính ngoài, chiều sâu của các chi tiết hình trụ, hình vuông. Hiện nay cùng với sự phát triển của công nghệ, có nhiều thương hiệu thiết bị đo với nhiều loại đa dạng giúp người dùng có nhiều sự lựa chọn hơn, mỗi thương hiệu đều có những ưu nhược điểm riêng mình. Trong số đó có thể kể đến dụng cụ đo Mitutoyo được nhiều người tin dùng vì sự chính xác và thiết kế tiện dụng của mình. Bài viết hôm nay cung cấp hướng dẫn đến bạn cách sử dụng thước cặp du xích nói chung và Thước cặp Mitutoyo nói riêng, hy vọng có thể giúp bạn sử dụng một cách hiệu quả hơn.

Thước cặp du xích với thương hiệu Mitutoyo của Nhật Bản có thiết kế nhỏ, nhẹ, tiện sử dụng và có độ chính xác cao. Thước cặp du xích dùng để đo chính xác kích thước chiều dài, chiều rộng hoặc đo đường kính trong, đường kính ngoài, chiều sâu của các chi tiết hình trụ, hình vuông.

Thước cặp du xích Mitutoyo 530-108 (200mm)

1. Phương pháp đọc thước cặp du xích

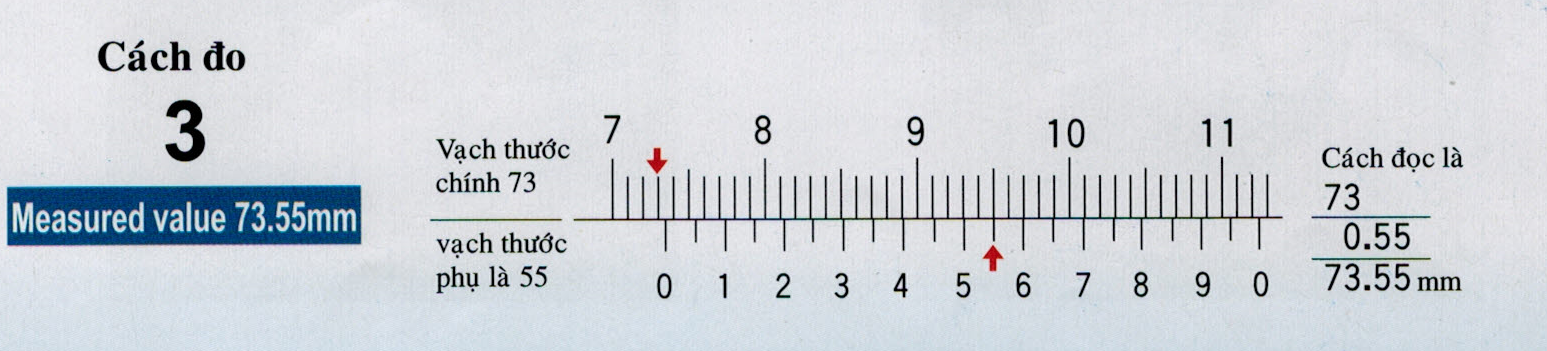

Giá trị đo là giá trị được kết hợp giữa độ chia trên thước chính với thước phụ. Dưới đây là các ví dụ về cách đo. Ví dụ 1 là cách đọc với giá trị đo là 73.00mm, ví dụ 2 là cách đọc với giá trị đo 73.50mm, ví dụ 3 là cách đọc với giá trị đo là 73.55mm.
Để đọc giá trị đo hãy kết hợp vạch chia trên thước chính với vạch chia trên thước phụ.
Giá trị đo = Vạch đo trên thước chính + Vạch đo trên thước phụ

2. Cách đọc thước cặp du xích:

Hãy đọc vạch đo của thước cặp du xích theo vị trí thẳng góc, nếu không thước chính và du xích sẽ tạo nên ảnh hưởng của thị sai do sự khác biệt về độ cao của thước chính và du xích, các vạch sẽ bi nhìn lệch đi, dễ phát sinh đọc nhầm cho giá trị sai.
  •   Thước cặp đồng hồ và thước cặp điên tử có thể khắc phục được nhược điểm thị sai này. (Xem thêm các loại thước cặp điện tử Mitutoyo)

3. Cách đặt các vật khi đo:

  •    Đo chi tiết vuông:
      Hãy dóng ngàm đo song song với bề mặt thẳng góc chi tiết.
  •    Đo chi tiết tròn:
      Hãy kẹp ngàm của thước cặp theo trục của chi tiết tròn bằng một góc vuông.
  •   Lỗi đo sẽ xuất hiện nếu góc vuông không chính xác.
Cách đo đúng
Cách đo sai


Lỗi đo sẽ xuất hiện nếu góc vuông không chính xác, thước cặp du xích có cấu trúc trái ngược với nguyên lý Abbe.

4. Nguyên lý ABBE là gì
Trong hình 1, vạch chia và chi tiết được đo được dóng trên cùng 1 đường thẳng, so sánh với hình 2, việc dóng thẳng hàng là không có, hình 1 tạo ít lỗi hơn vì độ dốc của vạch chia nhỏ, đây chính là nguyên lý Abbe.

@   Cấu tạo của thước cặp trái ngược với nguyên lý Abbe, vì bộ phận trượt sẽ chịu áp lực đo và khe hở sẽ được tạo ra.
@   Nếu có khe hở, nó sẽ tạo lực trái ngược với phương đo, ngàm đo sẽ không song song và lỗi sẽ xuất hiện khi nó duy chuyển hướng vào chi tiết đo.
@   Hầu hết cấu tạo của thước đo micro được làm theo nguyên tắc Abbe, nó sẽ không có lỗi giống như calipers.
@   Thông thường, áp lực đo của thước cặp khoảng 0.98 ~ 1.47 N/m2.
(Nguồn: Hiseda)
