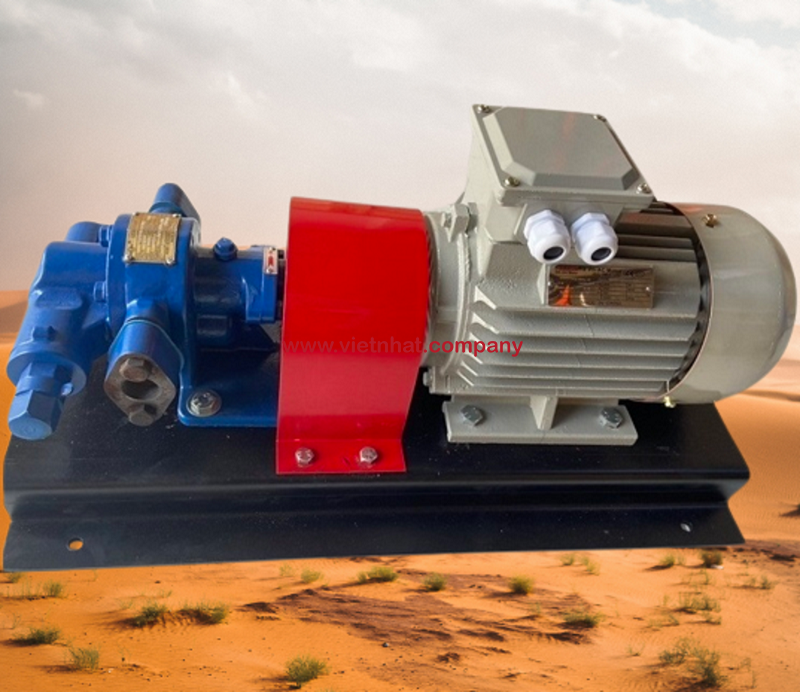

Lưu lượng : 18 lit/phútÁp suất nén hệ thống : 14.5 kg/cm2Động cơ điện 1,5kw/220v hoặc 380vTốc độ quay động cơ 1450 rpm/phút (max)Họng hút xả : ống 21Vật liệu : Vỏ gang, Bánh răng thép
Đây là dòng sản phẩm máy bơm bánh răng ăn khớp ngoài có khả năng tự hút ở độ sâu lên tới 5m tương đương áp suất chân không là 0,5 bar ( 1bar - 10m cột nước )
- Thiết kế: Máy bơm bánh răng KCB18.3 có kiểu dáng ăn khớp ngoài, với lưu lượng đạt 1m3/h (tương đương với 18.3 lít/phút) và chiều cao đẩy được 140m, áp suất nén trong hệ thống là 14,5kg/cm2.
Động cơ điện: Sản phẩm này sử dụng động cơ điện 1,5kW (tương đương 2 mã lực), có thể hoạt động với cả điện áp 3 pha (380V) hoặc 1 pha (220V).
Họng hút và họng xả: Họng hút và họng xả của bơm là ren xoáy với kích thước ren xoáy ống là 21mm.
Vật liệu: Vỏ bơm được làm bằng gang hoặc thép không gỉ, giúp chịu được môi trường hóa chất, môi trường chịu nhiệt và chịu áp.
Độ ồn: Động cơ bơm bánh răng có độ ồn thấp, hoạt động êm ái và độ bền cao.

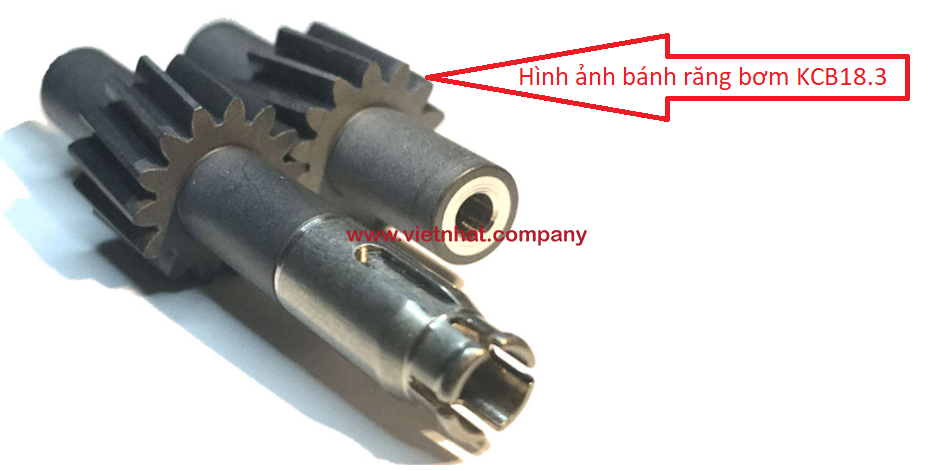

Hình ảnh bánh răng của bơm KCB18.3
Nguyên lý vận hành của máy bơm bánh răng KCB18.3:
- Máy bơm bánh răng KCB18.3 dựa trên nguyên lý bơm bánh răng, có hai bánh răng xoay quanh trục đồng trục trong một ngăn chứa bơm, với các răng bánh răng tạo ra một khoảng trống giữa chúng và bên trong ngăn chứa. Khi động cơ hoạt động, bánh răng xoay và chất lỏng vào khoảng trống giữa các răng bánh răng.
Khi bánh răng quay, khoảng trống giữa chúng thu nhỏ, đẩy chất lỏng ra khỏi ngăn chứa và đẩy nó theo hướng dòng chảy đã được chỉ định. Bánh răng có đường kính lớn hơn sẽ đẩy chất lỏng ra từ ngăn chứa, còn bánh răng có đường kính nhỏ hơn sẽ hút chất lỏng vào khoảng trống giữa các răng bánh răng để chuẩn bị cho chu kỳ bơm tiếp theo.

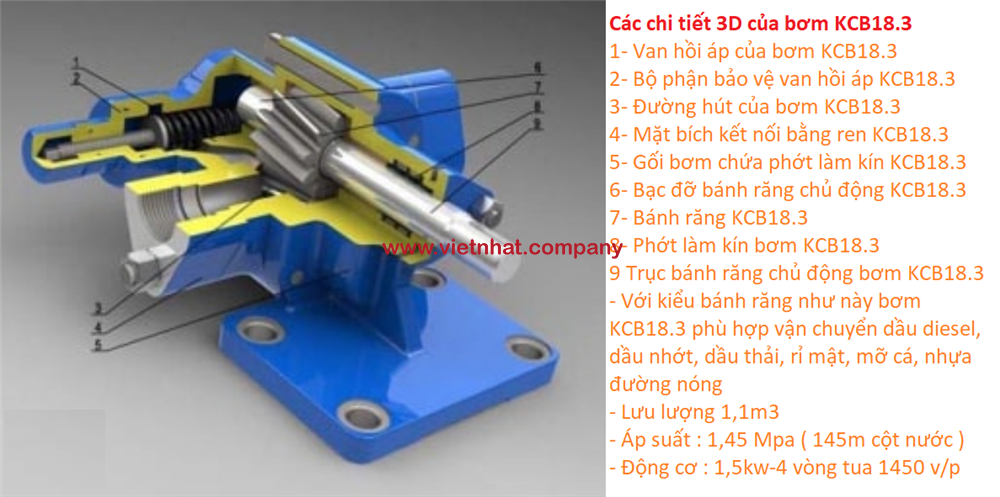

Chi tiết của bơm bánh răng KCB18.3Ms và Gp
Ứng dụng của máy bơm bánh răng KCB18.3:
- Máy bơm bánh răng KCB18.3 dạng bánh răng ăn khớp ngoài có khả năng làm việc hiệu quả trong nhiều ứng dụng khác nhau, bao gồm:
Bơm nhiên liệu diesel hoặc xăng: KCB18.3 có thể được sử dụng để bơm nhiên liệu diesel hoặc xăng trong các lĩnh vực như vận chuyển, kho lạnh, tàu thủy và máy móc xây dựng.
Bơm dầu bôi trơn: Sản phẩm này cũng có thể được sử dụng để bơm dầu bôi trơn trong các ứng dụng công nghiệp như máy móc, thiết bị cơ khí và hệ thống làm mát.
Bơm keo dán: KCB18.3 thích hợp để bơm các loại keo dán trong các ngành sản xuất như giày dép, đóng tàu, đóng gói và sản xuất các sản phẩm bằng gỗ.
Bơm dầu mỡ: Máy bơm này cũng có thể được sử dụng để bơm các loại dầu mỡ, nhớt thải trong các ứng dụng công nghiệp như máy móc, thiết bị cơ khí và hệ thống làm mát.
Bơm chất lỏng dạng nhớt: KCB18.3 có khả năng bơm các loại chất lỏng dạng nhớt, phục vụ cho sản xuất thực phẩm, hóa chất và dược phẩm.
Vật liệu sản xuất ra bơm bánh răng KCb18.3
Vật liệu chế tạo máy bơm bánh răng KCB18.3 có vai trò quan trọng trong việc đảm bảo hiệu suất và độ bền của sản phẩm. Dưới đây là mô tả về hai loại vật liệu quan trọng được sử dụng trong máy bơm bánh răng KCB18.3:
1. Gang xám FC200:
Đặc điểm: Gang xám FC200 là một loại gang xám chất lượng cao, thường được sử dụng trong các ứng dụng cần độ bền và chịu nhiệt cao. Chữ "FC" trong tên gọi FC200 đại diện cho "Gray Cast Iron," tức là gang xám. Số "200" thường chỉ độ cứng của vật liệu.
Ứng dụng trong máy bơm bánh răng KCB18.3: Gang xám FC200 thường được sử dụng để chế tạo các phần cơ học trong máy bơm bánh răng, như vỏ bơm và các thành phần khác. Đặc điểm của gang xám FC200 bao gồm khả năng chịu áp lực và độ ổn định trong quá trình hoạt động. Nó cũng giúp làm giảm tiếng ồn và rung động trong máy bơm.
2. Thép hợp kim crom chịu mài mòn:
Đặc điểm: Thép hợp kim crom chịu mài mòn (stainless steel) là một loại thép đặc biệt, với thêm lượng crom giúp tạo ra lớp oxide bề mặt chống mài mòn và ăn mòn. Thép hợp kim crom được biết đến với tính năng chống ăn mòn và chịu được môi trường ăn mòn, như nước biển và các hóa chất ăn mòn.
Ứng dụng trong máy bơm bánh răng KCB18.3: Thép hợp kim crom thường được sử dụng để chế tạo bánh răng ăn khớp bên ngoài của máy bơm bánh răng KCB18.3. Điều này là để đảm bảo răng bánh răng luôn giữ được hình dạng ban đầu và không bị mài mòn trong quá trình hoạt động. Sử dụng thép hợp kim crom giúp tăng tuổi thọ và hiệu suất của bánh răng trong môi trường làm việc khắc nghiệt.

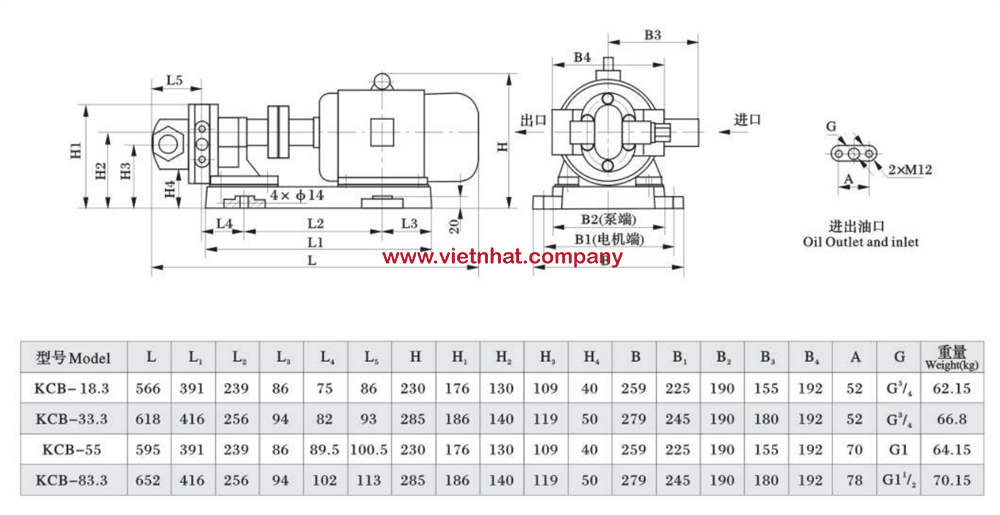

Bảng thông số kỹ thuật của máy bơm bánh răng KCB18.3
