Máy bơm bánh răng YCB4-0.6 lưu lượng 4m3 áp suất 6bar động cơ 1.5kw-6

Name: Máy bơm bánh răng YCB4-0.6 lưu lượng 4m3 áp suất 6bar động cơ 1.5kw-6
Brand: DAITO Pumps
SKU: YCB4-0.6-1.5-6
Availability: InStock
Rating: 5 (1 reviews)

0 Bình luận
0 Lượt xem

Tải báo giá

Tải báo giá để xem giá

Mã SP

: YCB4-0.6-1.5-6

Thương hiệu

: DAITO Pumps

Bảo hành

: 12

Tình trạng

Liên hệ

Bơm YCB4-0.6 sử dụng kiểu bánh răng chữ V có góc vát và rãnh bánh răng khá đặc biệt so với các dòng bơm bánh răng thông thường giúp cho việc vận chuyển dầu đặc nhựa FO, Nhựa,Keo,phù hợp

Khuyến mại

Liên hệ tư vấn

Đang xử lý...

Thông tin chi tiết

Nội dung chính của bài viết

[Ẩn]

1.Máy bơm bánh răng YCB4-0.6 kiểu bánh răng chữ V- Hiệu suất cao độ ồn thấp

1.1.Những điểm nổi bật của máy bơm YCB4-0.6 giúp cho sản phẩm là sự lựa trọn cho các nhà máy sản xuất yên tâm sử dụng

1.2.Cấu tạo cơ bản của máy bơm bánh răng YCB4-0.6 gồm những chi tiết sau

1.3.Video của máy bơm bánh răng YCB4-0.6 bằng gang dưới đây

1.4.Video máy bơm bánh răng inox YCB4-0.6

1.5.Ứng dụng cụ thể của máy bơm bánh răng YCB4 khi thay đổi công suất và tốc độ quay phù hơp cho các ứng dụng sau

1.Máy bơm bánh răng YCB4-0.6 kiểu bánh răng chữ V- Hiệu suất cao độ ồn thấp

1.1.Những điểm nổi bật của máy bơm YCB4-0.6 giúp cho sản phẩm là sự lựa trọn cho các nhà máy sản xuất yên tâm sử dụng

1.2.Cấu tạo cơ bản của máy bơm bánh răng YCB4-0.6 gồm những chi tiết sau

1.3.Video của máy bơm bánh răng YCB4-0.6 bằng gang dưới đây

1.4.Video máy bơm bánh răng inox YCB4-0.6

1.5.Ứng dụng cụ thể của máy bơm bánh răng YCB4 khi thay đổi công suất và tốc độ quay phù hơp cho các ứng dụng sau

Máy bơm bánh răng YCB4-0.6 kiểu bánh răng chữ V- Hiệu suất cao độ ồn thấp

Máy bơm bánh răng YCB4-0.6 là một loại máy bơm bánh răng được thiết kế với kiểu bánh răng chữ V, nổi bật với hiệu suất cao và độ ồn thấp, mang lại sự tối ưu trong nhiều ứng dụng khác nhau. Đây là lựa chọn lý tưởng cho các hệ thống yêu cầu bơm chuyển chất lỏng có độ nhớt trung bình như dầu, dầu nhớt, và các loại dung dịch có tính bôi trơn.

Hình ảnh máy bơm bánh răng YCB4-0.6 hiệu suất cao

Những điểm nổi bật của máy bơm YCB4-0.6 giúp cho sản phẩm là sự lựa trọn cho các nhà máy sản xuất yên tâm sử dụng

Độ ồn thấp: Một trong những ưu điểm nổi bật của máy bơm YCB4-0.6 là khả năng hoạt động êm ái với độ ồn thấp. Nhờ vào cấu trúc thiết kế tối ưu, máy bơm giảm thiểu tiếng ồn phát ra khi hoạt động, giúp tạo ra môi trường làm việc thoải mái, không gây ảnh hưởng đến năng suất của người lao động. Đây là yếu tố quan trọng,

Lưu lượng ổn định: Máy bơm bánh răng ăn khớp ngoài YCB4-0.6 đảm bảo cung cấp lưu lượng ổn định trong quá trình vận hành có thể coi dòng sản phẩm bơm YCB4 cũng là dòng bơm định lượng hay bơm điều chỉnh lưu lượng từ thấp đến cao trong giới hạn 4m3/h trở xuống. Điều này giúp đáp ứng được nhu cầu sử dụng trong các hệ thống sản xuất liên tục, giảm thiểu các gián đoạn do sự cố về lưu lượng, từ đó nâng cao hiệu suất và ổn định quá trình sản xuất.

Tiết kiệm điện năng: Máy bơm YCB4-0.6 được thiết kế để hoạt động với hiệu suất cao, giúp tối ưu hóa lượng điện năng tiêu thụ điều này rất quan trọng bởi vì chi phí chi trả tiền điện hàng tháng của các nhà máy rất lớn, nếu dùng bơm YCB4-0.6 động cơ điện 1.6kw-6 IE4 .

Bánh răng hợp kim chất lượng cao: Điểm nổi bật đặc biệt của máy bơm YCB4-0.6 là bánh răng được chế tạo từ hợp kim chất lượng cao có hàm lượng crom cao, cũng như hàm lượng thép GE ngoài ra bề mặt bánh răng được xử lý nhiệt, giúp tăng độ cứng và khả năng chống mài mòn. Quá trình xử lý nhiệt này không chỉ giúp nâng cao tuổi thọ của bánh răng mà còn đảm bảo máy bơm hoạt động ổn định trong thời gian dài, giảm thiểu chi phí bảo trì và thay thế.

Hình ảnh bánh răng YCB4-0.6 được qua lớp xử lý nhiệt dưới đây

hình ảnh bánh răng ycb4 được xử lý nhiệt ở bề mặt giúp tăng độ cứng và sự mài mòn của bánh răng

Với bánh răng hợp kim có độ cứng cao, máy bơm YCB4-0.6 có khả năng chịu được môi trường khắc nghiệt, chống mài mòn tốt ngay cả khi bơm các loại chất lỏng có độ nhớt cao. Điều này giúp thiết bị hoạt động bền bỉ hơn và duy trì hiệu suất ổn định trong các điều kiện làm việc khắc nghiệt.

Cấu tạo cơ bản của máy bơm bánh răng YCB4-0.6 gồm những chi tiết sau

Máy bơm bánh răng YCB4-0.6 là loại bơm bánh răng ăn khớp ngoài, được thiết kế để bơm các chất lỏng có độ nhớt từ 5 đến 1500 cSt, như dầu FO, dầu DO, dầu nhớt, dầu bôi trơn, keo, sơn, mực in, mủ cao su và các chất lỏng tương tự.

Cấu tạo cơ bản của máy bơm bánh răng YCB4-0.6 bao gồm các bộ phận chính sau:

Thân bơm YCB4 hay còn gọi là (Vỏ bơm): Thường được làm từ gang hoặc inox, thân bơm bảo vệ các bộ phận bên trong và chịu áp lực khi bơm hoạt động.

Hình ảnh vỏ bơm bánh răng YCB4-0.6 bằng gang

hình ảnh vỏ bơm bánh răng ycb4-0.6 vỏ gang

Video của máy bơm bánh răng YCB4-0.6 bằng gang dưới đây

Hình ảnh vỏ bơm bánh răng YCB4-0.6 bằng inox

hình ảnh máy bơm bánh răng ycb-0.6 vỏ inox

Video máy bơm bánh răng inox YCB4-0.6

- Bánh răng chủ động và bánh răng bị động của bơm YCB4-0.6 vỏ gang và vỏ inox đều hoạt động trên nguyên lý như nhau.

- Hai bánh răng này ăn khớp với nhau, trong đó bánh răng chủ động được kết nối với động cơ 1.5kw-6 để truyền động, còn bánh răng bị động quay theo. Quá trình ăn khớp của các bánh răng này giúp tạo ra áp lực hút và đẩy chất lỏng.

Hình ảnh bánh răng chữ V được sử dụng trong bơm bánh răng YCB4-0.6

hình ảnh bánh răng chữ V được sử dụng trong bơm YCB4-0.6

Trục bơm: Trục bơm kết nối với bánh răng chủ động và truyền mô-men xoắn từ động cơ đến bánh răng để tạo chuyển động quay.

Hình ảnh trục bơm được kết nối với động cơ cũng được gọi là bánh răng chủ động YCB4-0.6

hình ảnh trục bơm bánh răng ycb4-0.6 được kết nối với trục động cơ điện 1.5kw-6

Nắp bơm: Được lắp ở hai đầu của thân bơm, nắp bơm cố định các trục và bánh răng, đồng thời ngăn rò rỉ chất lỏng ra ngoài, bơm bánh răng YCB4 sử dụng nắp trước và nắp sau, phần nắp trước chứa bạc tì của 2 trục bánh răng, và nắp sau cũng sử dụng bạc đồng để trục của bánh răng chủ động tì vào và trục của bánh răng bị động tì lên

Hình ảnh nắp bơm trước và sau của bơm bánh răng YCB4-0.6

hình ảnh lắp trước của bơm bánh răng ycb4-0.6 chứa bạc tì và phớt làm kín bơm

hình ảnh nắp sau của bơm bánh răng ycb4-0.6 chứa bạc tì của bánh răng chủ động và bánh răng bị động

Cổng hút và cổng xả của bơm bánh răng sử dụng mặt bích DN40 các cổng này để chất lỏng đi vào và ra khỏi bơm. Cổng hút thường ở phía dưới hoặc bên cạnh, còn cổng xả ở phía trên hoặc đối diện.

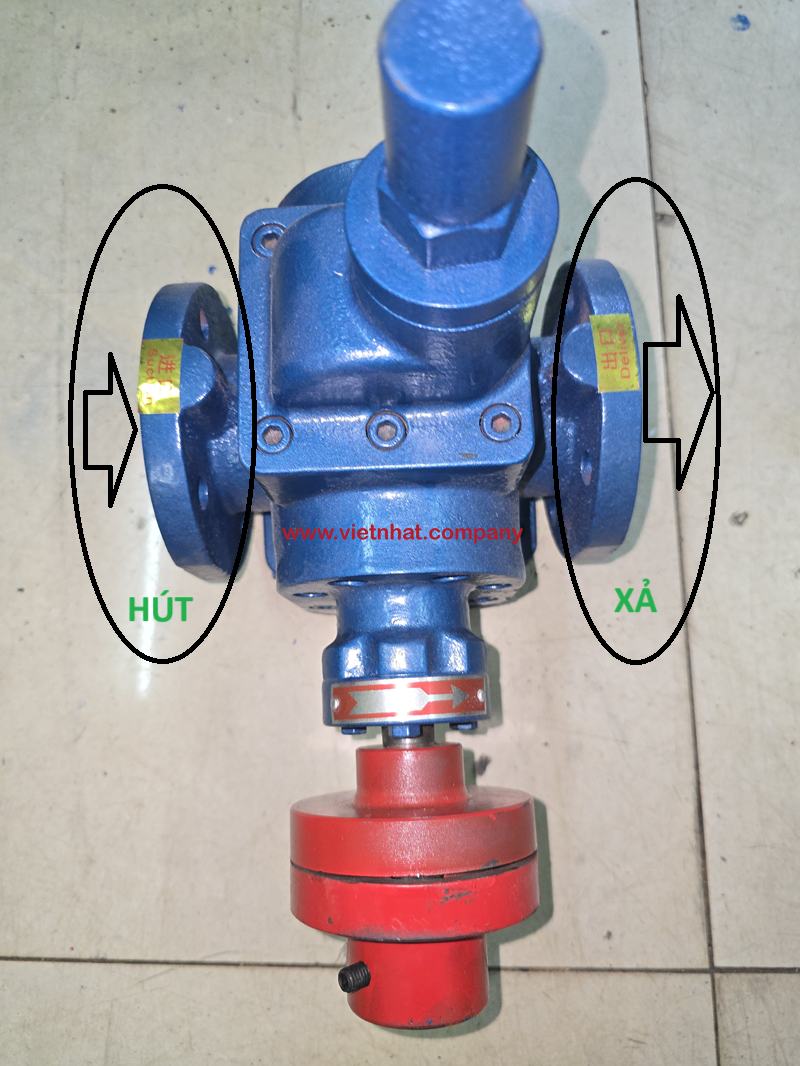

Hình ảnh mô tả cổng hút Dn40 của bơm YCB4-0.6 được thể hiện bằng hình ảnh mũi tên, mũi tên chỉ theo chiều nào thì phía đuôi mũi tên sẽ là đường hút vào và mũi tên chĩa về hướng nào sẽ là chiều đẩy ra

Hình ảnh mô tả hút xả của bơm YCB4-0.6

hình ảnh đường hút xả DN40 của bơm bánh răng ycb4

Phớt trục (Gioăng làm kín): Được lắp quanh trục bơm tại vị trí xuyên qua thân bơm, phớt trục ngăn chặn rò rỉ chất lỏng dọc theo trục bơm về phớt của bơm bánh răng YCB4-0.6 thì có 2 loại phớt

Phớt cơ khí hay còn gọi là phớt lò xo, Khi sử dụng phớt lò xo thì thường sử dụng cho bơm cần áp suất nén cao

Hình ảnh phớt cơ khí của bơm bánh răng YCB4-0.6

phớt cơ khí dùng cho bơm bánh răng ycb4-0.6ms

Hình ảnh phớt chịu nhiệt hay còn gọi là phớt chèn tút của bơm YCB4-0.6, với loại phớt chèn tút này thì chỉ phù hợp cho máy bơm vận chuyển các dung dịch đặc, độ nhớt lớn và nhiệt độ cao

hình ảnh phớt chèn chịu nhiệt độ cao, dùng để bơm dung dịch đặc độ nhớt lớn của bơm ycb4-0.6

Van an toàn được tích hợp trên thân bơm, van này bảo vệ bơm khỏi quá tải bằng cách xả bớt áp suất khi áp lực bên trong bơm vượt mức cho phép.

Hình ảnh van điều áp suất giúp cho việc tăng chỉnh áp theo yêu cầu của bơm YCB4 được lắp dạng thẳng đứng lên rất thuận tiện cho việc điều chỉnh

Hình ảnh van an toàn của bơm bánh răng ycb4-0.6

Ứng dụng cụ thể của máy bơm bánh răng YCB4 khi thay đổi công suất và tốc độ quay phù hơp cho các ứng dụng sau

Bơm dầu FO đặc loại 1 và dầu nhớt, dầu cầu: Máy bơm YCB4-0.6 có khả năng bơm dầu FO đặc, dầu nhớt và dầu cầu với lưu lượng 4 m³/h, phù hợp với động cơ điện 1 pha hoặc động cơ điện 2 HP như bạn yêu cầu. Tuy nhiên, nếu yêu cầu đẩy cao 60m, thì cần kiểm tra áp lực tối đa mà máy bơm có thể đạt được vì các bơm bánh răng thường không đạt được áp suất cao như bơm ly tâm.

Bơm mỡ thải và nhớt thải: Máy bơm YCB4 có thể xử lý các loại chất lỏng có độ nhớt như mỡ thải và nhớt thải. Động cơ điện 1 pha và khả năng di động với xe đẩy cũng phù hợp, nhưng lưu ý về độ nhớt của chất lỏng để chọn đúng loại bơm.

Máy bơm rỉ mật và bơm nhựa đường: Rỉ mật trong ngành thức ăn chăn nuôi và nhựa đường đều là các chất lỏng có độ nhớt cao mà máy bơm bánh răng YCB4-0.6 có thể bơm được. Tuy nhiên, cần đảm bảo rằng động cơ 1.5 kW có tốc độ tua phù hợp để tránh hỏng hóc do quá tải.

Bơm keo dán và nhựa đường cho xe tưới: Keo dán và nhựa đường là những chất lỏng rất nhớt và có thể cần bơm ở áp suất cao nếu dùng cho hệ thống phun. Lưu lượng 4 m³/h có thể được đáp ứng, nhưng cần kiểm tra áp suất tối đa của bơm YCB4 có đáp ứng được yêu cầu của 8 đến 12 béc phun hay không.

Các loại máy bơm khác như YCB6-0.6 và YCB6-1.6:

YCB6-0.6 (lắp động cơ 2.2 kW): Có khả năng bơm chất lỏng có độ nhớt cao, phù hợp cho nhiều loại dầu nhớt, mỡ, keo dán, và rỉ mật.

YCB6-1.6 (lắp động cơ 7.5 kW, áp suất 16 kg/cm²): Phù hợp hơn với các ứng dụng yêu cầu áp suất cao, như bơm nhựa đường hoặc keo dán trong các hệ thống có nhiều béc phun hoặc đòi hỏi áp lực lớn.

YCB4-1.6 (lắp động cơ 5.5 kW): Với công suất động cơ này, máy bơm có thể xử lý các loại chất lỏng có độ nhớt cao ở lưu lượng 4 đến 6 m³/h, thích hợp cho các ứng dụng bơm rỉ mật, nhựa đường, hoặc keo dán.

Thông tin kỹ thuật

Thông số kỹ thuật của bơm bánh răng YCB4-0.6 sử dụng động cơ điện 1.5kw-6

Model	Lưu Lượng	Áp Suất	Động Cơ	Tốc Độ Quay
YCB4 - 0.6	4m3 / h	6 kg / cm2	1.5 kw	960 vòng / phút
YCB4 - 1.6	4 m3 / h	16 kg / cm2	5.5 kw	960 vòng / phút
YCB4 - 0.6	6 m3 / h	6 kg / cm2	2.2 kw	1450 vòng / phút
YCB4 - 1.6	6 m3 / h	16 kg / cm2	7.5 kw	1450 vòng / phút

Lưu Ý về Bơm Bánh Răng YCB4 còn có tên gọi khác cùng chung kích thước :

Một số nhà máy sản xuất bơm bánh răng YCB4-0.6 còn đặt tên thêm là bơm bánh răng YCB6-0.6 và bơm bánh răng YCB6-1.6 bởi vì dòng bơm bánh răng này còn gọi là bơm thể tích cũng có thể gọi là bơm định lượng bánh răng 4m3 và bơm định lượng bánh răng 6m3
