Máy Bơm Dầu Truyền Nhiệt Model RY150, một giải pháp hàng đầu cho nhu cầu bơm dầu truyền nhiệt trong các ứng dụng công nghiệp. Với khả năng cung cấp một lưu lượng ấn tượng lên đến 350 m³/h và khả năng đẩy cao tối đa 50 mét, máy bơm này đảm bảo hiệu suất cao và độ tin cậy tuyệt vời cho hệ thống của bạn.
Thông Số Kỹ Thuật Chính Của Máy Bơm Dầu Truyền Nhiệt RY150-150-200.
Lưu Lượng Tối Đa: 350 m³/h, đáp ứng nhu cầu lớn về vận chuyển dầu truyền nhiệt trong các ứng dụng quy mô lớn.
Đẩy Cao Tối Đa: 50 mét, cung cấp đủ áp lực để vượt qua các chướng ngại vật về độ cao và đảm bảo sự lưu thông mượt mà.
Áp Suất Nén Trong Hệ Thống: 5kg/cm², tối ưu cho các ứng dụng yêu cầu áp suất cao.
Động Cơ: 75kw-2, cung cấp đủ công suất để xử lý các tải nặng mà không làm giảm hiệu suất.
Điện Áp: 380v/50Hz, phù hợp với tiêu chuẩn điện năng phổ biến, dễ dàng tích hợp vào hệ thống hiện có.
Đầu Hút Xả: Kiểu mặt bích DN150, đảm bảo kết nối chắc chắn và dễ dàng lắp đặt hoặc thay thế.
Kiểu Dáng: Bơm li tâm, mang lại hiệu suất vận hành cao và ổn định.
Kiểu Kết Nối: Qua khớp nối trung gian, giảm thiểu rung động và tiếng ồn, đồng thời tăng cường độ bền của hệ thống.
Nguyên Lý Vận Hành Của Bơm Li Tâm Trục Rời Chịu Nhiệt Độ Cao RY150-150-200
Máy bơm li tâm trục rời chịu nhiệt độ cao, như Model RY150-150-200, được thiết kế đặc biệt để vận hành ở các điều kiện nhiệt độ cao, ví dụ như vận chuyển dầu truyền nhiệt ở nhiệt độ lên tới 270°C. Dưới đây là nguyên lý vận hành và một số điểm khác biệt giữa máy bơm li tâm dùng cho nước và máy bơm dành cho dầu truyền nhiệt.
Nguyên Lý Vận Hành:
Máy bơm li tâm trục rời chịu nhiệt độ cao hoạt động dựa trên nguyên lý ly tâm, trong đó một impeller (cánh quạt) quay với tốc độ cao trong một buồng bơm để tạo ra lực ly tâm. Lực này làm tăng áp suất và vận tốc của chất lỏng, đẩy chất lỏng ra khỏi bơm thông qua ống xả. Sự chuyển động của impeller tạo ra một khoảng trống tại tâm, nơi chất lỏng được hút vào bơm qua ống hút.
Chịu Được Nhiệt Độ Cao:
Vật Liệu Chịu Nhiệt: Các bộ phận của máy bơm, đặc biệt là phần bơm và impeller, thường được làm từ vật liệu chịu nhiệt như thép không gỉ hoặc hợp kim chịu nhiệt. Những vật liệu này có thể chịu được ảnh hưởng của nhiệt độ cao mà không bị biến dạng hoặc hỏng hóc.
Thiết Kế Trục Rời: Trong máy bơm trục rời, phần động cơ và phần bơm được tách biệt, giúp giảm thiểu sự truyền nhiệt từ chất lỏng sang động cơ, làm cho máy bơm có thể vận hành ở nhiệt độ cao mà không làm hỏng động cơ.
Đặc Điểm và Tỉ Trọng Của Dầu Truyền Nhiệt:
Dầu truyền nhiệt thường có đặc điểm là khả năng chịu nhiệt cao, độ nhớt thấp ở nhiệt độ cao và tính ổn định hóa học. Tỉ trọng của dầu truyền nhiệt thường thấp hơn so với nước, tùy thuộc vào thành phần hóa học, nhưng thường nằm trong khoảng từ 0.8 đến 0.9 g/cm³ ở nhiệt độ phòng và có thể giảm khi nhiệt độ tăng.
Sự Khác Biệt So Với Máy Bơm Li Tâm Dùng Cho Nước:
Vật Liệu: Máy bơm li tâm dùng cho dầu truyền nhiệt thường được làm từ vật liệu chịu nhiệt và hóa chất tốt hơn so với máy bơm dành cho nước, để đối phó với nhiệt độ cao và tính ăn mòn của dầu.
Thiết Kế Cánh Quạt: Cánh quạt (impeller) của máy bơm dành cho dầu truyền nhiệt có thể được thiết kế khác biệt để tối ưu hóa cho việc bơm chất lỏng có độ nhớt cao hơn nước.
Hệ Thống Làm Mát: Máy bơm dành cho dầu truyền nhiệt có thể bao gồm hệ thống làm mát bổ sung để giữ cho động cơ và các bộ phận khác không bị quá nóng do nhiệt độ cao của dầu.
Những khác biệt này giúp máy bơm li tâm trục rời chịu nhiệt độ cao phù hợp và hiệu quả trong việc vận chuyển dầu truyền nhiệt ở các điều kiện khắc nghiệt.
Ứng Dụng Của Bơm RY150-150-200 Dùng Cho Dầu Truyền Nhiệt:
Máy Bơm Dầu Truyền Nhiệt Model RY150 là sự lựa chọn lý tưởng cho nhiều ngành công nghiệp bao gồm hóa chất, dược phẩm, năng lượng, và xử lý nhiệt. Sản phẩm này được thiết kế để đối phó với các thách thức về lưu chất và áp suất trong môi trường công nghiệp, mang lại hiệu quả vận hành cao và độ tin cậy lâu dài.
Tính Năng Nổi Bật:
Độ bền và hiệu suất cao.
Lắp đặt và bảo dưỡng dễ dàng.
Thiết kế tối ưu cho tiếng ồn thấp và hiệu suất năng lượng cao.
Tương thích với nhiều loại hệ thống và ứng dụng công nghiệp.
Với Máy Bơm Dầu Truyền Nhiệt Model RY150, quý khách hàng sẽ có một giải pháp bơm dầu hiệu quả, đáng tin cậy và bền bỉ, đáp ứng mọi yêu cầu khắt khe nhất của các ứng dụng truyền nhiệt công nghiệp.
Cấu tạo chi tiết của máy bơm dầu truyền nhiệt RY150-150-200 lắp động cơ 75kw
Máy bơm dầu truyền nhiệt RY150-150-200 lắp động cơ 75kw được thiết kế để đáp ứng nhu cầu bơm dầu truyền nhiệt trong các ứng dụng công nghiệp với yêu cầu về nhiệt độ cao và hiệu suất ổn định. Dưới đây là cấu tạo chi tiết của loại máy bơm này:
1. Động Cơ:
Công suất: 75 kW, cung cấp đủ sức mạnh để vận hành máy bơm ở hiệu suất cao.
Điện áp: Thông thường là 380V/50Hz, tương thích với các tiêu chuẩn nguồn điện công nghiệp.
Kiểu dáng: Động cơ điện, thường được lắp đặt trực tiếp hoặc thông qua khớp nối với bơm.
Hình ảnh động cơ điện 75kw-2 kiểu chân đế trục 65 cavet 18
2. Thân Bơm:
Vật liệu: Thường được làm từ thép không gỉ hoặc hợp kim chịu nhiệt để chịu đựng được nhiệt độ cao từ dầu truyền nhiệt.
Kiểu dáng: Li tâm, với thiết kế tối ưu để tăng cường hiệu suất bơm cho dầu truyền nhiệt.
Hình ảnh thân bơm được đúc từ thép hợp kim của model RY150-150
3. Impeller (Cánh quạt):
Vật liệu: Thường được làm từ thép không gỉ hoặc hợp kim chống ăn mòn và chịu nhiệt.
Thiết kế: Được thiết kế để tối ưu hóa lưu lượng và áp lực cho việc bơm dầu truyền nhiệt
Hình ảnh cánh bơm li tâm D200 được lắp vào bơm RY150-150
4. Đầu Hút và Đầu Xả:
Kích thước: DN150 (đường kính danh nghĩa 150mm), phù hợp với lưu lượng và áp lực yêu cầu.
Kiểu dáng: Kiểu mặt bích, giúp kết nối dễ dàng và chắc chắn với hệ thống ống dẫn.
5. Trục Bơm:
Vật liệu: Thường là thép không gỉ hoặc hợp kim chịu nhiệt để đảm bảo độ bền và khả năng chống ăn mòn.
Kết nối: Có thể kết nối trực tiếp với động cơ hoặc thông qua khớp nối trung gian để tránh truyền nhiệt và giảm rung động.
6. Phớt làm kín RY150:
Chức năng: Ngăn chặn rò rỉ chất lỏng từ trong bơm ra ngoài.
Vật liệu: Phải chịu được nhiệt độ cao và tương thích với dầu truyền nhiệt.
Hình ảnh phớt chèn nhiều lớp của bơm RY150-200
7. Khung và Chân Đế:
Vật liệu: Thép hoặc vật liệu chịu lực, cung cấp sự ổn định và hỗ trợ cho toàn bộ cấu trúc máy bơm.
8. Hệ thống Làm Mát (nếu có):
Có thể bao gồm hệ thống làm mát bằng nước hoặc không khí để bảo vệ động cơ và các bộ phận khác khỏi nhiệt độ cao do dầu truyền nhiệt.
Thông tin kỹ thuật
Thông số kỹ thuật thể hiện lưu lượng của máy bơm dầu truyền nhiệt RY150-150-200 và 200A
Kích thước lắp đặt của máy bơm RY150-150-200

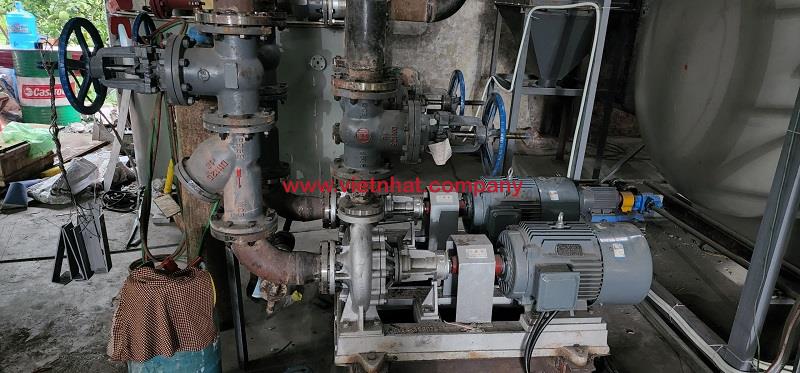

Hình ảnh máy bơm dầu RY150-150-200 chịu được nhiệt độ cao
