Máy bơm cánh bán mở inox 304 model IHK50-32-200 - Sản phẩm tin cậy hoạt động bền bỉ
Bạn đang tìm kiếm một giải pháp bơm nước hiệu quả và đáng tin cậy cho các ứng dụng công nghiệp và thương mại? Máy bơm inox cánh bán mở model IHK50-32-200 chắc chắn sẽ là sự lựa chọn hoàn hảo cho bạn. Với thiết kế độc đáo và các tính năng vượt trội, sản phẩm này mang lại sự linh hoạt và hiệu suất cao trong việc bơm nước và các chất lỏng khác.

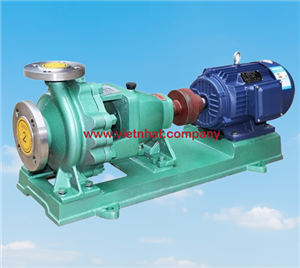

Hình ảnh của máy bơm inox cánh bán mở model IHK50-32-200
Cấu tạo của máy bơm li tâm inox 304 có kiểu cánh bán mở IHK50-32-200
Máy bơm li tâm inox 304 có kiểu cánh bán mở IHK50-32-200 là một thiết bị phức tạp được thiết kế để hoạt động hiệu quả trong việc vận chuyển các dung dịch trong các ngành công nghiệp như thực phẩm, dược phẩm, hóa chất, cũng như trong môi trường nước bùn thải lơ lửng. Dưới đây là một số chi tiết quan trọng của máy bơm này:
Thân bơm: Thân bơm thường được làm bằng inox 304 và inox 316L, một loại thép không gỉ có khả năng chống ăn mòn và ổn định hóa học cao, phù hợp cho các ứng dụng trong ngành thực phẩm, dược phẩm và các môi trường khắc nghiệt khác.
Hình ảnh thân bơm inox 304 và 316L của bơm IHK50-32-200
Động cơ: Máy bơm được trang bị động cơ điện 5.5kw-2 hoặc 1.1kw-4 mạnh mẽ để tạo ra lực đẩy cần thiết để vận chuyển các dung dịch, đặc biệt trong các môi trường nước bùn thải lơ lửng, nếu dùng động cơ để vận hành 24h/24 thì lên sử dụng tốc độ quay động cơ tua chậm 1450 vòng/phút nhưng cần xem xét đến yếu tố lưu lượng và đầu đẩy ra cao bao nhiêu m để lựa trọn bơm IHK phù hợp
Cánh bơm: Kiểu cánh bán mở giúp máy bơm này chống tắc nghẽn và tăng hiệu suất bơm. Cánh bơm được làm bằng inox 304 và 316 có đường kính cánh 200mm
Hình ảnh cánh bơm dạng bán mở được sử dụng cho bơm IHK50-32-200
.
Trục bơm và ổ bi: Trục bơm và ổ bi là các chi tiết quan trọng trong việc truyền động và hỗ trợ cánh bơm, đảm bảo hoạt động ổn định và bền bỉ của máy bơm.
hình ảnh trục bơm inox 316 và 304 của bơm IHK50-32-200
Hệ thống van và ống: Hệ thống van và ống được sử dụng để điều chỉnh lưu lượng và áp suất của dung dịch được bơm, giúp máy bơm IHK50-32-200 hoạt động hiệu quả và an toàn.
Hệ thống bảo vệ: Máy bơm 5032200 có thể được trang bị các hệ thống bảo vệ như van an toàn và cảm biến quá tải để đảm bảo an toàn vận hành trong mọi điều kiện làm việc.
Nguyên lý hoạt động hút và đẩy dung dịch của bơm IHK5032200 và 50-32-200A
Bơm IHK50-32-200 là một máy bơm li tâm trục ngang được thiết kế để hút và đẩy dung dịch thông qua nguyên lý hoạt động của bơm li tâm. Dưới đây là nguyên lý hoạt động cơ bản của bơm này:
Hút dung dịch:
Dung dịch được hút vào bơm thông qua ống hút có đường kính mặt bích Dn50, thường nằm ở phần dưới của bơm.
Khi bơm hoạt động, cánh quạt (hoặc cánh bán mở) quay xung quanh trục của bơm, tạo ra một lực ly tâm mạnh mẽ.
Lực ly tâm này tạo ra áp suất thấp ở phía trung tâm của bơm, kéo dung dịch từ ống hút vào bên trong thân bơm.
Đẩy dung dịch:
Dung dịch được đẩy ra khỏi bơm thông qua ống xả, thường ở phía trên của bơm có đường kính mặt bích Dn32
Hình ảnh đầu ra được thể hiện ở hình ảnh bên trên
Khi dung dịch vào bên trong thân bơm, áp suất tăng lên, đẩy dung dịch ra khỏi bơm thông qua ống xả.
Cánh quạt hoặc cánh bán mở tạo ra một lực ly tâm mạnh mẽ, đẩy dung dịch ra xa và cao hơn so với vị trí ban đầu của nó.
Cơ chế tự động:
Hoạt động của bơm là hoàn toàn tự động và liên tục, dựa vào sự quay của động cơ điện.
Động cơ tạo ra sức mạnh cần thiết để quay cánh quạt hoặc cánh bán mở, tạo ra lực ly tâm và đẩy dung dịch đi qua hệ thống bơm.
Thông số kỹ thuật của máy bơm thể hiện qua đường cong hiệu suất của bơm IHK50-32-200
Bảng lưu lượng của máy bơm inox 304, 316 kiểu cánh bán mở model IHK50-32-200
Kích thước của đầu bơm inox cánh bán mở sử dụng động cơ điện 5.5kw-2 và 1.1kw-4 model IHK50-32-200
Kích thước lắp đặt của máy bơm sử dụng động cơ điện 7.5hp (5.5kw) và 1.1kw (1.5hp) model IHK50-32-200
Kích thước mặt bích của bơm IHK50-32-200
Hình ảnh đầu bơm sử dụng phớt chèn sợi tút chì amiang, Teflon
Hình ảnh đầu bơm sử dụng phớt cơ khí IHK50-32-200
