Máy bơm nước CM32-160B

Đặc điểm chung của máy bơm nước CM32-160B công suất 2.2kw

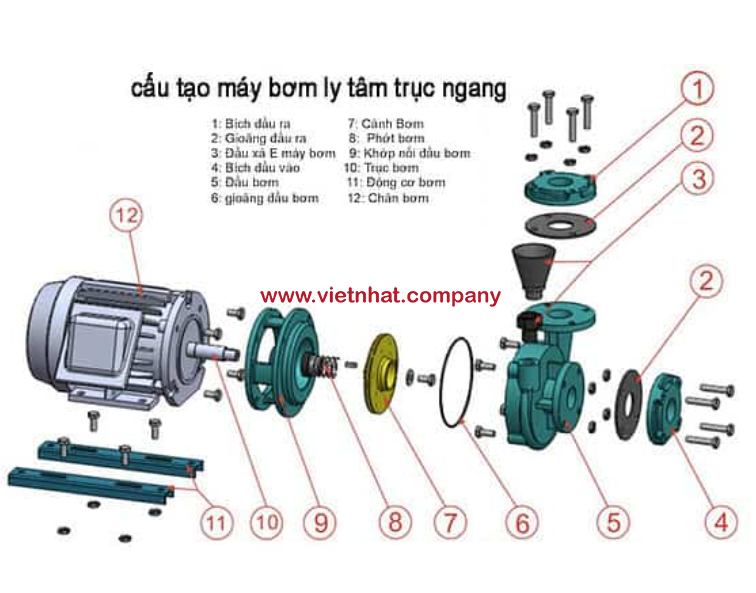

Cấu tạo của máy bơm nước CM32-160B sử dụng động cơ 2.2kw/380v

Máy bơm nước CM32-160B sử dụng động cơ 2.2 kW/380V thường có cấu tạo phức tạp, bao gồm nhiều bộ phận chính để đảm bảo hoạt động hiệu quả và ổn định. Dưới đây là mô tả cơ bản về cấu tạo của loại máy bơm này:

1. Động Cơ Điện (Motor)

Công suất: 2.2 kW, cung cấp đủ năng lượng để bơm hoạt động hiệu quả.

Điện áp: 380V, thích hợp cho hệ thống điện công nghiệp.

Kiểu: Thường là động cơ không đồng bộ ba pha, được thiết kế để chạy ổn định và bền bỉ trong các ứng dụng công nghiệp.

2. Thân Bơm (Pump Casing)

Chất liệu: Thường được làm từ gang, thép không gỉ hoặc các hợp kim khác tuỳ thuộc vào ứng dụng cụ thể và chất lỏng cần bơm.

Kiểu dáng: Li tâm trục ngang, được thiết kế để chứa cánh bơm và định hướng dòng chảy của nước ra khỏi bơm.

Vỏ bơm CM32-160B đúc từ gang FC200

3. Cánh Bơm (Impeller)

Chất liệu: Có thể làm từ các vật liệu như gang, thép không gỉ hoặc nhựa kỹ thuật, tùy thuộc vào tính chất của chất lỏng được bơm.

Kiểu: Cánh bơm mở hoặc đóng, thiết kế để tạo ra lực ly tâm khi quay, đẩy nước đi qua bơm.

Hình ảnh cánh bơm li tâm CM32-160B

4. Phớt Cơ Khí (Mechanical Seal)

Chức năng: Ngăn chặn sự rò rỉ nước ra ngoài qua trục bơm.

Chất liệu: Teflon, ceramic, carbon hoặc các vật liệu kết hợp khác, tùy thuộc vào điều kiện hoạt động và chất lỏng được bơm.

Phớt làm kín của máy bơm CM32-160B

5. Trục Bơm (Shaft)

Chất liệu: Thường được làm từ thép không gỉ hoặc các vật liệu có độ bền cao, để truyền động năng từ động cơ tới cánh bơm.

6. Ổ Trục và Vòng Bi (Bearings)

Chức năng: Hỗ trợ trục bơm, đảm bảo hoạt động trơn tru và giảm ma sát.

Vị trí: Thường được đặt gần động cơ và/hoặc ở phía đối diện của thân bơm.

7. Đường Ống Hút và Xả

Kích thước: Đường kính ống hút và xả được thiết kế tuỳ theo mô hình cụ thể, cho CM32-160B thì thường là 32mm cho ống hút và có thể lớn hơn cho ống xả.

Kiểu kết nối: Sử dụng bích hoặc ren tuỳ thuộc vào yêu cầu của hệ thống.

8. Bộ Phận Điều Khiển và Bảo Vệ

Chức năng: Có thể bao gồm các bộ phận điều khiển tự động và bảo vệ như relay nhiệt, bộ điều chỉnh tốc độ, để bảo vệ máy bơm và động cơ khỏi các đi

Bơm li tâm CM32-160B công suất động cơ điện 3hp (2.2kw) vận hành như sau

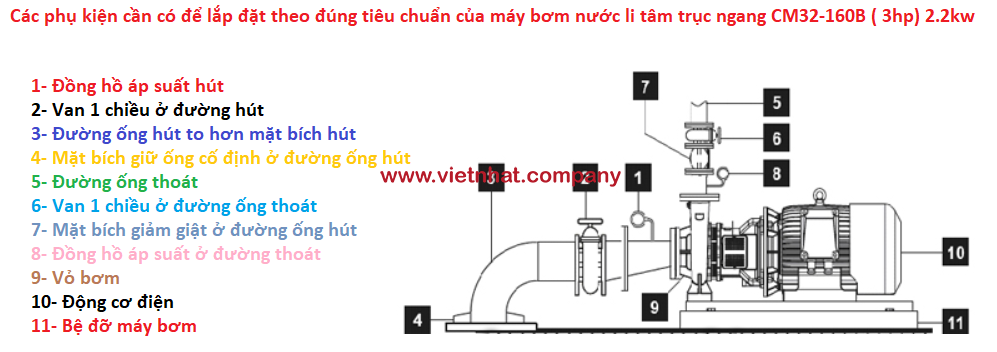

Cách lắp đặt chuẩn của máy bơm nước CM32-160B

Thông tin kỹ thuật

Đường cong hiệu suất làm việc của máy bơm nước CM32-160B

Thông số lưu lượng tại độ cao khác nhau của máy bơm nước CM32-160B công suất 2.2kw

Đẩy Cao	28.5 m	28 m	27.3 m	25.7 m	23.8m	21.4m	14m
Lưu Lượng	6m3	7.5 m3	9m3	12m3	15m3	18m3	24.8 m3

Kích thước lắp đặt của máy bơm nước CM32-160B

Khuyến cáo lắp đặt khi thi công máy bơm nước CM32-160B

Lưu ý đặc biệt không được lắp đặt máy bơm nước CM32-160B như hình ảnh
