Trong lĩnh vực công nghiệp, việc cung cấp nước sạch là một yếu tố quan trọng đối với hoạt động sản xuất. Máy bơm công nghiệp dùng cho nước sạch CM32-250A, với động cơ điện 15kw, là giải pháp ưu việt cho các ứng dụng đòi hỏi hiệu suất cao và độ tin cậy.

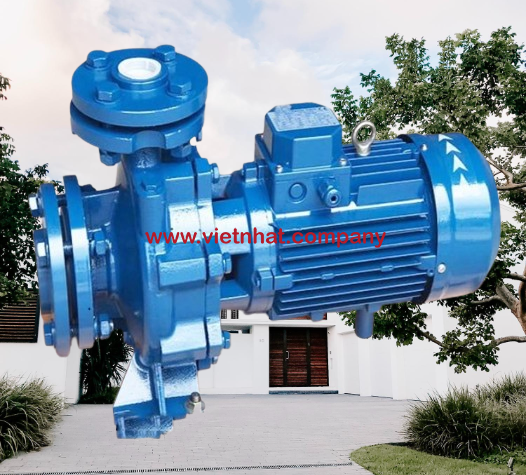

Đặc điểm nổi bật của máy bơm nước công nghiệp CM32-250A
Máy bơm CM32-250A được trang bị động cơ điện mạnh mẽ 15kw, đảm bảo khả năng bơm nước ổn định tại các độ cao khác nhau. Với điện áp hoạt động là 380v/50Hz, máy bơm này cung cấp hiệu suất vượt trội cho mọi ứng dụng công nghiệp.
Động cơ: 15kw, vận hành mạnh mẽ với tốc độ tua nhanh.
Tốc độ vòng quay: 2900 vòng/phút, cho phép máy bơm hoạt động hiệu quả và nhanh chóng.
Điện áp: 380v/50Hz, đảm bảo máy bơm hoạt động ổn định trong các môi trường công nghiệp khác nhau.
Đường kính hút xả: Dn50/32mm, phù hợp với hầu hết các hệ thống đường ống công nghiệp.
Kiểu dáng: Bơm li tâm trục ngang, thiết kế hiện đại và tiết kiệm không gian.
Cấu tạo của máy bơm CM32-250A hay còn gọi là bơm li tâm trục ngang liên trục CM32-250A
Máy bơm li tâm công nghiệp dùng cho nước sạch CM32-250A được thiết kế để đáp ứng nhu cầu bơm nước sạch với hiệu suất cao và độ tin cậy. Cấu tạo của máy bơm này bao gồm nhiều chi tiết chính yếu, mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo máy bơm hoạt động ổn định và hiệu quả. Dưới đây là các chi tiết chính của máy bơm li tâm CM32-250A:
1. Động Cơ Điện
Động cơ 15kw: Là trái tim của máy bơm CM32-250A, cung cấp sức mạch cần thiết để quay cánh quạt. Động cơ này được thiết kế để hoạt động với điện áp 380v/50Hz và có tốc độ vòng quay là 2900 vòng/phút.
2. Cánh Quạt (Impeller)
Impeller: Là bộ phận quay tạo ra lực ly tâm để bơm nước. Cánh quạt được thiết kế đặc biệt để tối ưu hóa luồng chảy và tăng cường hiệu suất bơm đường kính cánh D250A để đáp ứng đẩy được độ cao lên tới 92m
Hình ảnh cánh bơm 250A của bơm CM32
3. Vỏ Bơm (Casing)
Vỏ bơm: Bao quanh cánh quạt, được chế tạo từ gang FC200. Vỏ bơm có hình dạng đặc biệt (volute) để tăng áp suất chất lỏng khi nó di chuyển qua máy bơm CM32-250A
Hình ảnh vỏ bơm li tâm CM32-250A
4. Trục Bơm
Trục bơm: Kết nối động cơ với cánh quạt, truyền lực quay từ động cơ sang cánh quạt. Trục thường được làm từ thép không gỉ để chống lại sự ăn mòn.
5. Bộ Phận Kín Trục (Mechanical Seal)
Mechanical seal: Ngăn chất lỏng rò rỉ ra ngoài qua trục bơm. Đây là một bộ phận quan trọng để bảo vệ động cơ và đảm bảo hoạt động ổn định.
6. Bạc Đạn
Bạc đạn: Hỗ trợ trục bơm, giúp trục quay mượt mà và giảm ma sát. Bạc đạn cần được bảo dưỡng định kỳ để kéo dài tuổi thọ của máy bơm.
7. Đường Kính Hút và Xả
Đường kính hút xả: Dn50/32mm, được thiết kế để tối ưu hóa lưu lượng và áp suất nước ra vào máy bơm.
Mô phỏng ảnh 3D các chi tiết của máy bơm nước li tâm công nghiệp CM32-250A
Thông tin kỹ thuật
Thông số của máy bơm nước li tâm công nghiệp CM32-250A
Lưu ý * Bơm li tâm thì tại các độ cao thì lưu lượng sẽ khác nhau* mô hình CM32-250A sẽ đạt được lưu lượng max chỉ được 30m3/h*
| 7,5 m3/h | 15m3 / h | 24 m3/h | 27 m3/h | 30 m3/h |
| 92m | 90m | 85m | 83m | 80m |
Kích thước lắp đặt của máy bơm nước CM32-250A
Hình ảnh máy bơm nước CM32-250A được lắp đặt cùng các máy bơm khác trong phòng bơm cứu hỏa
Những lưu ý khi sử dụng và vận hành máy bơm nước li tâm công nghiệp CM32-250A
Khi lắp đặt máy bơm nước CM32-250A sử dụng động cơ công nghiệp 15kw, việc tuân thủ các lưu ý kỹ thuật và an toàn là rất quan trọng để đảm bảo hiệu quả hoạt động và tuổi thọ của máy bơm. Dưới đây là một số lưu ý quan trọng cần được xem xét:
1. Vị Trí Lắp Đặt
Chọn vị trí cố định: Máy bơm nên được lắp đặt trên một bề mặt cố định và bằng phẳng để tránh rung động khi hoạt động.
Tránh môi trường ẩm ướt và ngập nước: Để tránh hỏng hóc do ẩm ướt, máy bơm không nên được lắp đặt ở những nơi có nguy cơ ngập nước.
2. Đường Ống Hút và Xả
Đảm bảo đường kính phù hợp: Đường kính hút và xả (Dn50/32mm) cần phải phù hợp với hệ thống đường ống để tránh giảm áp suất và hiệu suất bơm.
Kiểm tra kín khít: Tất cả các kết nối đường ống phải được kiểm tra kỹ lưỡng để đảm bảo không có rò rỉ nào xảy ra.
3. Hệ Thống Điện
Cung cấp điện ổn định: Đảm bảo rằng nguồn điện 380v/50Hz được cung cấp một cách ổn định và đáng tin cậy.
Lắp đặt cầu dao, bảo vệ quá tải và chống giật: Cần có cầu dao và thiết bị bảo vệ quá tải để bảo vệ động cơ khỏi các sự cố điện. Thiết bị chống giật cũng là một biện pháp an toàn quan trọng.
4. Kiểm Tra Trước Khi Vận Hành
Kiểm tra động cơ và cánh quạt: Trước khi vận hành, kiểm tra xem động cơ và cánh quạt có bị kẹt hay có vật cản nào không.
Chạy thử nghiệm: Chạy thử nghiệm máy bơm mà không có tải để kiểm tra xem có tiếng ồn bất thường, rung động hoặc rò rỉ nào không.
5. Bảo Dưỡng Định Kỳ
Kiểm tra và bảo dưỡng định kỳ: Thực hiện kiểm tra và bảo dưỡng định kỳ cho máy bơm và động cơ để đảm bảo hoạt động ổn định và kéo dài tuổi thọ của thiết bị.
Làm sạch bộ phận: Đảm bảo rằng bộ phận bên trong của máy bơm, bao gồm cánh quạt và vòng cánh, được làm sạch định kỳ để tránh tắc nghẽn và giảm hiệu suất.
Không được phép lắp đặt máy bơm nước CM32-250A giống với hình ảnh dưới đây
