Đặc điểm của máy bơm nước công suất lớn dùng cho chữa cháy, cấp tuần hoàn nước CM50-250A
Máy bơm nước CM250A có cánh bơm được gắn liền với trục động cơ thường được gọi là "bơm li tâm liền trục, Bơm li tâm cánh kín". Trong loại máy bơm nước CM50 này, cánh bơm (hay còn gọi là bánh công tác) được gắn trực tiếp lên trục của động cơ, làm cho cánh bơm quay cùng tốc độ với trục động cơ. Điều này giúp cho việc truyền động được trực tiếp và hiệu quả, giảm thiểu sự mất mát năng lượng giữa động cơ và cánh bơm

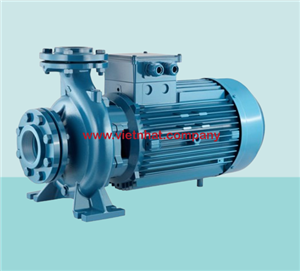

Hình ảnh mô tả kiểu máy bơm nước CM50-250A
Các Chi Tiết Ở Trong Và Ngoài Của Máy Bơm CM50-250A Đều Được Gia Công Bằng Máy CNC

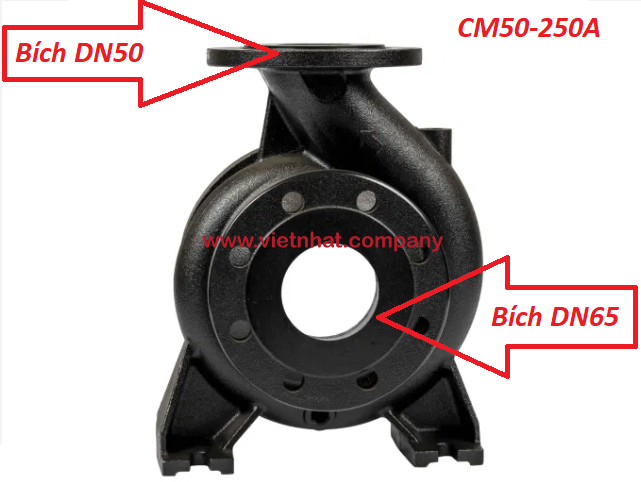

Thân Bơm CM50-250A: Thân bơm được chế tạo từ vật liệu chất lượng cao là loại gang FC200, chịu được áp suất và nhiệt độ cao, đảm bảo sự bền bỉ và tuổi thọ lâu dài.
Cánh Bơm Có Đường Kính 250A (mm) (Impeller 250): Cánh bơm của bơm CM50-250A được gắn trực tiếp vào trục động cơ, thiết kế độc đáo để tối ưu hóa luồng chảy và tăng cường hiệu quả bơm với đường kính cánh và khe hở được tối ưu đặc biệt bằng công nghệ mới nhất giúp cho động cơ 22kw của bơm tiết kiệm tối đa điện năng
hình ảnh cánh bơm có đường kính 250mm
.
Trục Động Cơ Được Sản Xuất Bằng Thép SCM440 : Kết nối trực tiếp với cánh bơm, truyền động năng từ động cơ điện 22kw-2 tới cánh bơm 250mm được làm từ vật liệu chịu lực và chịu mài mòn cao là inox 304 (theo yêu cầu) và Gang theo tiêu chuẩn.

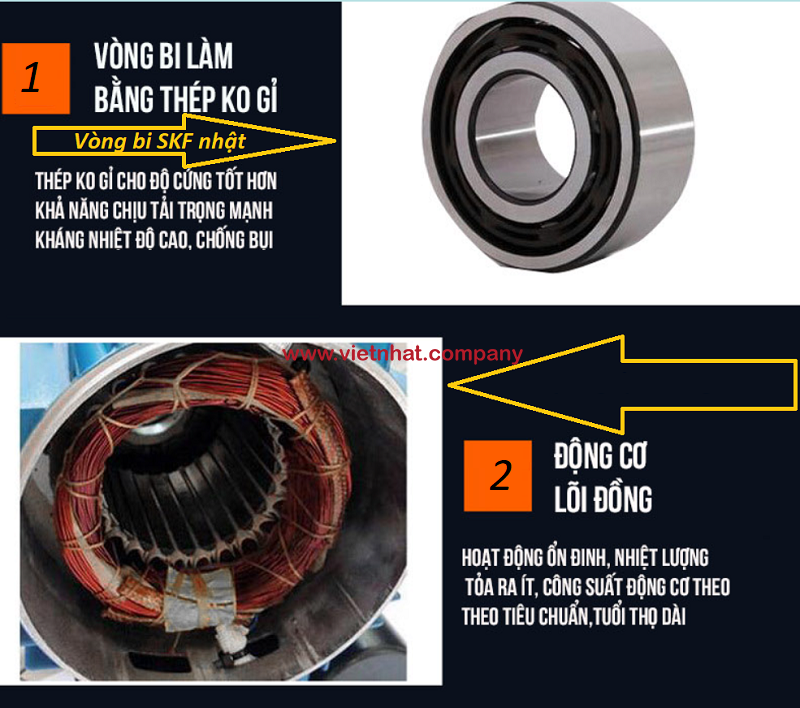

Vòng bi Sử Dụng SKF Nhật Động Cơ Lõi Dây Đồng Chất Lượng Cao: Đảm bảo cho trục bơm quay mượt mà giảm thiểu tối đã lực cản giúp cho động cơ 22kw của bơm tiết kiệm điện năng hơn bảo vệ môi trường
Phớt Làm Kín Của Máy bơm CM50-250A Có Chất Liệu Đặc Biệt:
Nguyên lý hoạt động của máy bơm nước CM50-250A sử dụng công suất động cơ 30Hp (22kw)
Khởi Động và Vận Hành Động Cơ: Khi bắt đầu, động cơ 30Hp cung cấp năng lượng cần thiết để quay trục bơm nhanh chóng và mạnh mẽ. Động cơ này được thiết kế để chịu được tải trọng cao và vận hành liên tục mà không bị quá nhiệt hay suy giảm hiệu suất.
Tạo Lực Ly Tâm: Cánh bơm được thiết kế đặc biệt và gắn liền với trục, quay cùng với động cơ. Khi quay, cánh bơm tạo ra lực ly tâm, buộc chất lỏng di chuyển từ trung tâm ra ngoài, từ đó tăng cả vận tốc và áp suất của chất lỏng.
Lưu Lượng và Áp Suất: Để đạt được lưu lượng 78 m³/h, máy bơm được thiết kế với đường kính cửa hút và cửa xả phù hợp, cũng như đường kính và hình dạng của cánh bơm được tối ưu hóa cho lưu lượng này. Áp suất tối đa mà bơm có thể tạo ra, tương ứng với cột áp 89 m, đảm bảo bởi tốc độ quay và thiết kế cánh bơm.
Chuyển Đổi Năng Lượng: Trong quá trình bơm hoạt động, năng lượng từ động cơ được chuyển đổi thành năng lượng cơ học thông qua trục và cánh bơm, sau đó được chuyển đổi thành năng lượng hướng dòng chảy (kinetic) và năng lượng áp suất (potential) của chất lỏng. Sự chuyển đổi này làm tăng vận tốc và áp suất của chất lỏng, cho phép nó vượt qua các độ cao và khoảng cách lớn.
Vận Chuyển Chất Lỏng: Dưới tác động của áp suất, chất lỏng được hút vào từ cửa hút và đẩy ra qua cửa xả, vượt qua khoảng cách và độ cao lên tới 89m, đáp ứng yêu cầu của hệ thống bơm.
Thông tin kỹ thuật
Đường đặc tính hay còn gọi là đường cong hiệu suất của máy bơm nước CM50-250A
Bảng lưu lượng mô tả chung lưu lượng max và cột áp max cho bơm CM50-250A
| Model | Lưu Lượng | Đẩy Cao | Động Cơ | Hút Xả |
| CM50-250A | 78 m3 / h | 89m | 22kw | 65 / 50 mm |
Kích thước lắp đặt của máy bơm nước CM50-250A
Quy trình lắp đặt máy bơm công nghiệp CM50-250A động cơ điện 22kw
Kiểm Tra Đầu Vào và Đầu Ra: Đảm bảo rằng đường kính của ống hút (DN65) và ống thoát (DN50) phù hợp với mặt bích của máy bơm. Điều này giúp tránh sự cản trở dòng chảy và giảm thiểu mất mát áp suất.
Lắp Đặt Hệ Thống Lọc: Trước mặt bích hút nên lắp đặt bộ lọc hoặc rọ sàng để ngăn chặn các vật thể lớn và tạp chất vào trong bơm, gây tắc nghẽn và hỏng hóc.
Kiểm Tra Áp Suất và Nhiệt Độ: Đảm bảo rằng hệ thống ống và mặt bích có khả năng chịu được áp suất và nhiệt độ tối đa của dòng chảy do máy bơm tạo ra.
Kích Thước Ống Dẫn: Đảm bảo rằng kích thước và đường kính của ống dẫn phù hợp với lưu lượng và áp suất mà máy bơm có thể cung cấp. Sử dụng ống có kích thước không phù hợp có thể dẫn đến mất áp suất, hiệu suất bơm giảm và tăng tải cho động cơ.
Kiểm Tra Động Cơ và Cáp Điện: Đảm bảo rằng động cơ 22kW được cung cấp đủ điện năng, có hệ thống dây điện và bảo vệ phù hợp. Kiểm tra các kết nối điện để tránh nguy cơ cháy nổ và đảm bảo an toàn trong quá trình vận hành.
Hệ Thống Xả Khí: Khi lắp đặt, đảm bảo rằng có hệ thống xả khí phù hợp để loại bỏ không khí mắc kẹt trong hệ thống bơm và ống, điều này giúp tránh hiện tượng cavitation và tăng hiệu quả bơm.
Vị Trí Lắp Đặt: Đảm bảo bơm được lắp đặt ở vị trí thích hợp, trên nền vững chắc và cách xa nguồn nước có thể gây ngập úng. Nếu bơm được lắp đặt thấp hơn nguồn nước, cần chú ý đến độ cao hút tự nhiên để tránh quá tải cho bơm.
Khuyến cáo sử dụng và vận hành máy bơm nước CM50-250A
Đọc Kỹ Hướng Dẫn: Trước khi lắp đặt và sử dụng, hãy đọc kỹ hướng dẫn từ nhà sản xuất. Hiểu rõ các yêu cầu kỹ thuật và an toàn là rất quan trọng.
Lắp Đặt Đúng Cách: Đảm bảo máy bơm được lắp đặt trên một nền vững chắc và cân bằng. Hệ thống ống hút và xả nên được lắp đặt đúng cách để tránh tình trạng không khí mắc kẹt hoặc cavitation.
Kiểm Tra Đường Ống: Đảm bảo rằng đường ống hút và xả không có rò rỉ, nứt vỡ và không bị tắc nghẽn. Sử dụng các phụ kiện và kích thước ống phù hợp với mặt bích của máy bơm.
Kiểm Tra Điện Áp và Cáp Điện: Đảm bảo rằng động cơ được cung cấp điện áp đúng mức và các kết nối điện an toàn, không có hiện tượng chập chờn hay rò rỉ.
Hệ Thống Lọc: Sử dụng hệ thống lọc tại cửa hút để ngăn chặn cặn bã và các vật liệu lớn làm hỏng máy bơm.
Kiểm Tra Trước Khi Khởi Động: Trước khi bắt đầu vận hành, kiểm tra toàn bộ hệ thống để đảm bảo không có vật cản hoặc sự cố nào có thể gây hại cho máy bơm.
Khởi Động Máy Bơm: Khi khởi động máy bơm, hãy theo dõi chặt chẽ và kiểm tra các chỉ số áp suất và lưu lượng để đảm bảo máy hoạt động trong giới hạn an toàn.
Bảo Dưỡng Định Kỳ: Thực hiện các hoạt động bảo dưỡng định kỳ như kiểm tra, vệ sinh và thay thế các bộ phận hao mòn để đảm bảo máy bơm hoạt động hiệu quả và kéo dài tuổi thọ.
An Toàn Khi Vận Hành: Luôn đảm bảo an toàn cho bản thân và người xung quanh khi vận hành máy bơm. Tránh tiếp xúc trực tiếp với các bộ phận đang hoạt động và tuân thủ các quy tắc an toàn lao động.
Tắt Máy Đúng Cách: Khi không sử dụng, hãy tắt máy bơm và cắt nguồn điện để đảm bảo an toàn và tiết kiệm năng lượng.
Những ứng dụng phù hợp của máy bơm nước CM50-250A
Cấp Nước Sạch: Máy bơm này có thể sử dụng trong việc cung cấp nước sạch cho các cơ sở dân cư, thương mại và công nghiệp từ các nguồn nước ngầm, hồ chứa hoặc bể chứa lên tới 78m3/h.
Tưới Tiêu trong Nông Nghiệp: Do khả năng cung cấp lượng nước lớn và đẩy cao 89m, máy bơm CM50-250A này rất thích hợp cho việc tưới tiêu ở quy mô lớn trong nông nghiệp, cả trong hệ thống tưới truyền thống lẫn tưới phun hoặc tưới nhỏ giọt.
Hệ Thống Phòng Cháy Chữa Cháy: Máy bơm CM50-250A có thể được sử dụng trong hệ thống PCCC để cung cấp áp lực nước cần thiết cho việc chữa cháy, nhất là ở các tòa nhà cao tầng hoặc khu công nghiệp bởi vì áp suất nén của bơm đạt tới 8.9kg/cm2 tương đương 89m đẩy cao
Xử Lý và Tiêu Thụ Nước Thải: Trong các nhà máy xử lý nước thải, máy bơm 30hp CM50250A này có thể được sử dụng để bơm nước thải từ các bể xử lý hoặc bể lắng đến các khu vực xử lý tiếp theo hoặc tiêu thoát.
Hệ Thống Làm Mát và Điều Hòa Không Khí: Trong các khu công nghiệp, nhà máy hoặc tòa nhà lớn, máy bơm 250A có thể được sử dụng để cung cấp nước cho hệ thống làm mát, chiller hoặc hệ thống điều hòa không khí trung tâm.
Bơm Nước cho Các Khu Resort, Công Viên và Sân Golf: Cung cấp nước cho các đài phun nước, hồ bơi và các hệ thống tưới cảnh quan trong các khu resort, công viên và sân golf.
Cấp Nước cho Các Khu Vực Cao Độ: Khả năng đẩy cao của máy bơm cho phép nó cung cấp nước cho các khu vực nằm ở độ cao lớn, như các khu dân cư trên đồi núi hoặc các tòa nhà cao tầng.
Bơm và Vận Chuyển Nước trong Các Dự Án Xây Dựng: Sử dụng trong việc vận chuyển nước đến các dự án xây dựng, bao gồm cả việc cung cấp nước cho quá trình xây dựng và hạng mục làm việc dưới nước.
Những nhãn hiệu có chung model đang được bán tại thị trường Việt Nam
- Pentax, Morak, Daito, Howaki, Inter, Qeehua, Foras, Verati, Supper, Và nhiều nhãn hiệu khác nữa
Lý do model được phổ biến bởi vì model CM50-250A được dùng rộng cho các ứng dụng cũng như sử dụng trên toàn thế giới
