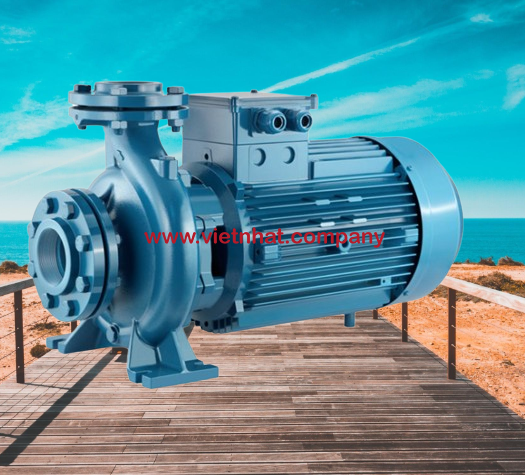

Đặc điểm chung của máy bơm nước CM50-250B sử dụng động cơ điện 18.5kw
Máy bơm cứu hỏa, cấp thoát nước model CM50-250B là một giải pháp lý tưởng cho các hệ thống phòng cháy và cứu hỏa, cũng như cung cấp và thoát nước trong các khu công nghiệp, dân dụng và nông nghiệp. Sản phẩm này được thiết kế với công suất mạnh mẽ, 18.5 kW, giúp nó có khả năng bơm nước với lượng lớn và tốc độ cao, đáp ứng hiệu quả nhu cầu trong trường hợp khẩn cấp và các ứng dụng thông thường khác.
Điểm nổi bật của máy bơm nước CM50-250B
1. Đường Kính Cánh Lớn & Áp Suất Nén Cao:
Máy bơm được thiết kế với đường kính cánh lớn, giúp tăng áp suất nén, cho phép bơm đẩy nước với lưu lượng lên tới 78m³/h. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi lượng nước lớn như cứu hỏa, tưới tiêu nông nghiệp hoặc thoát nước trong các khu công nghiệp.
2. Khả Năng Đẩy Cao Tối Đa:
Với khả năng đẩy cao max 78m, CM50-250B phù hợp cho việc bơm nước lên các bể chứa cao, cũng như đáp ứng nhu cầu áp suất nước cao trong hệ thống phòng cháy chữa cháy.
3. Bơm Li Tâm Trục Ngang Một Tầng Cánh:
Kiểu bơm li tâm trục ngang với một tầng cánh giúp máy hoạt động hiệu quả, ổn định, và dễ dàng bảo trì hơn so với các kiểu bơm đa tầng cánh. Điều này cũng giúp máy có thiết kế nhỏ gọn hơn, dễ lắp đặt trong nhiều môi trường khác nhau.
4. Vỏ và Cánh Bằng Gang:
Cả vỏ và cánh bơm đều được làm từ gang, đảm bảo độ bền cao và khả năng chịu được sự ăn mòn, cũng như áp suất cao trong quá trình hoạt động.
5. Kết Nối Cánh Với Trục Động Cơ Liền Mạch:
Kiểu kết nối này giúp giảm thiểu độ rung và tăng hiệu suất chuyển động từ động cơ sang cánh bơm, từ đó nâng cao hiệu suất tổng thể của máy.
6. Tốc Độ Quay Tương ứng với Động Cơ:
Tốc độ quay của bơm được thiết kế để phù hợp với tốc độ của động cơ, giúp đảm bảo hoạt động ổn định và tối ưu hóa hiệu suất bơm.
Nguyên lý hoạt động của máy bơm li tâm dùng cho cứu hỏa, cấp thoát nước có 1 tầng cánh CM50-250B
- Khi động cơ bắt đầu hoạt động, nó sẽ truyền năng lượng cơ học qua trục và làm quay cánh bơm (cánh quạt).
- Khi cánh quay, nó tạo ra một lực li tâm làm tăng áp lực chất lỏng xung quanh trục, đẩy nước từ trung tâm ra ngoài, qua các kênh trong vỏ bơm.
- Khi nước di chuyển từ trung tâm ra ngoài, áp suất tăng lên và nước được đẩy mạnh qua đường ống đẩy, tạo ra lưu lượng nước cần thiết.
Cấu tạo của máy bơm nước 1 tầng cánh li tâm trục ngang CM50-250B
Động Cơ Điện 18.5kw/380v: Là nguồn cung cấp năng lượng để máy bơm hoạt động. Động cơ kết nối với trục bơm, chuyển đổi năng lượng điện thành năng lượng cơ học để quay cánh bơm.
hình ảnh động cơ điện 18.5kw 3pha 380v được sử dụng cho bơm nước cm50250b
Trục Bơm Kéo Dài Theo Trục Của Động Cơ 18.5kw: Là trục kết nối giữa động cơ và cánh bơm. Trục này chuyển động quay từ động cơ sang cánh bơm, làm cho cánh bơm quay và tạo ra lực li tâm.
hình ảnh trục bơm được kéo dài từ động cơ 18.5kw lắp với cánh bơm 250B
Cánh Bơm Có Đường Kính 250B (mm) của Model CM50: Là bộ phận quay trong máy bơm, thường được làm từ gang hoặc thép không gỉ. Khi quay, cánh bơm tạo ra lực li tâm giúp đẩy nước đi xa khỏi trung tâm, tạo ra dòng chảy và áp suất nước.
hình ảnh cánh bơm 250b được lắp vào bơm cm50
Vỏ Bơm Có Đường Kính To Để Chứa Vừa Đường Kính Của Cánh Bơm 250B: Đây là phần bao bọc bên ngoài cánh bơm, thường được làm từ gang hoặc vật liệu khác tương thích với môi trường làm việc. Vỏ bơm tạo thành một khoang hở bên trong cho nước chảy qua và hướng dòng chảy từ cánh ra ngoài.
hình ảnh vỏ bơm 250b nơi chứa cánh bơm CM
Phớt chịu áp lực cao, lưu lượng lớn của CM50-250B: Được sử dụng để ngăn chặn nước thoát ra ngoài qua trục bơm. Thông thường, bộ phận này có thể là phớt cơ khí hoặc gioăng.
hình ảnh phớt bơm áp lực cao cm50-250b
Ổ Trục: Giúp trục bơm quay mượt mà và giảm ma sát, bao gồm các bạc đạn hoặc ổ bi.
Hệ Thống Hút và Xả: Bao gồm đường ống hút và đường ống xả. Đường ống hút kết nối với nguồn nước cần bơm, còn đường ống xả hướng dòng chảy đến nơi cần dùng.
Van Một Chiều và Đồng Hồ Đo Áp: Thông thường được lắp đặt trên đường ống đẩy (xả) để đo áp suất và ngăn nước chảy ngược lại vào máy khi ngừng hoạt động.
nhược điểm của máy bơm nước công suất động cơ 18.5kw model CM50-250B dùng cho cấp thoát nước và cứu hỏa chữa cháy
Máy bơm nước CM50-250B với động cơ điện 18.5kW có nhược điểm là tiêu thụ năng lượng cao do công suất lớn, dẫn đến chi phí vận hành tăng, chi phí ban đầu cho việc đầu tư cũng cao do yêu cầu kỹ thuật và chất liệu cao cấp, có thể tạo ra tiếng ồn lớn trong quá trình hoạt động không phù hợp với môi trường yêu cầu sự yên tĩnh, cần không gian lắp đặt rộng rãi và cần tuân thủ nghiêm ngặt các tiêu chuẩn lắp đặt, hiệu suất sử dụng có thể bị ảnh hưởng bởi điều kiện nguồn nước như sự có mặt của cặn bã và rác, làm giảm tuổi thọ và hiệu quả của máy bơm.
Thông tin kỹ thuật
Đường cong hiệu suất hay còn gọi là đường đặc tính của máy bơm nước CM50-250B
Bảng thông số lưu lượng thể hiện lưu lượng max và cột áp max của bơm CM50-250B
| Model | Lưu Lượng | Đẩy Cao | Động Cơ | Hút Xả |
| CM50 - 250B | 78 m3 / h | 78m | 18.5kw | 65 / 50mm |
Kích thước lắp đặt của máy bơm nước CM50-250B động cơ điện 18.5kw
Lưu ý khi lắp đặt và sử dụng cũng như vận hành máy bơm nước CM50-250B cần có đủ các chi tiết dưới đây
Sơ đồ đấu điện tự động và bán tự động của máy bơm nước CM50-250B
Những nhãn hiệu cùng sử dụng chung model CM50-250B
Có nhu cầu lớn cho các loại máy bơm với kích thước và công suất như CM50-250B trong các ứng dụng công nghiệp, nông nghiệp và cứu hỏa. Do đó, nhiều nhãn hiệu muốn tận dụng cơ hội thị trường bằng cách cung cấp sản phẩm tương tự Pentax, Daito, Howaki, Inter, Howaki, Foras, Matra
