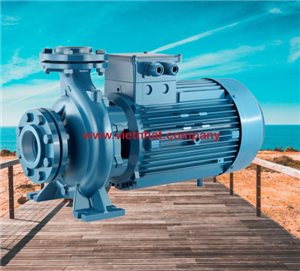

Máy bơm nước CM80-200A đang trở thành lựa chọn ưu tiên hàng đầu cho các dự án cấp thoát nước tại tòa nhà chung cư, dân cư và hệ thống tưới tiêu trong nông nghiệp. Với khả năng cung cấp lưu lượng tối đa lên đến 240m^3/h và khả năng đẩy cao tối đa 60m, máy bơm này không chỉ đáp ứng được yêu cầu về hiệu suất mà còn tiết kiệm năng lượng nhờ vào động cơ IE3 với công suất 37kw (50hp).
Tổng Quan về Máy bơm nước CM80-200A Sử Dụng Động Cơ 37kw
Khi nói đến giải pháp cấp thoát nước hiệu quả, Máy bơm nước CM80-200A thực sự nổi bật với các đặc điểm kỹ thuật ưu việt. Sử dụng động cơ IE3, máy bơm này không chỉ tiết kiệm năng lượng mà còn giảm thiểu tác động môi trường, phù hợp với xu hướng phát triển bền vững. Điện áp hoạt động 380v/50Hz và đường kính cánh bơm lên đến 200mm, kiểu cánh Type A, cung cấp khả năng làm việc mạnh mẽ và ổn định.
Cấu tạo của máy bơm li tâm 37kw (50Hp) Model CM80200A dưới đây
Vỏ Bơm (Pump Casing): Được làm từ gang, với thiết kế hình xoắn ốc giúp tối ưu hóa dòng chảy của chất lỏng, giảm tổn thất áp suất và năng lượng, cũng như giảm tiếng ồn trong quá trình hoạt động. Thiết kế này còn giúp cân bằng áp lực dòng chảy, giảm áp lực lên trục và bạc đạn.
Hình ảnh vỏ bơm CM80200A hình xoắn ốc được đúc từ gang hợp kim
Cánh Quạt (Impeller): Làm từ inox, chất liệu này cung cấp độ bền cao và khả năng chống ăn mòn tốt, phù hợp với việc bơm CM, CN 80-200A sẽ bơm được nhiều loại chất lỏng khác nhau. Cánh quạt ly tâm thiết kế để tạo ra lực ly tâm, đẩy chất lỏng ra khỏi trung tâm và qua vỏ bơm.
Hình ảnh cánh bơm có đường kính 200mm Type A được lắp vào bơm CM80-200A
Trục Bơm (Shaft): Làm từ inox, giúp cung cấp sự ổn định và khả năng chịu ăn mòn, đảm bảo tuổi thọ dài lâu cho bơm, đặc biệt là trong các ứng dụng đòi hỏi sự sạch sẽ hoặc chống ăn mòn cao.
Phớt Máy Bơm (Seals): . Phớt máy bơm (seals) bảo vệ bên trong máy bơm khỏi sự xâm nhập của chất lỏng và ngăn chất lỏng rò rỉ ra ngoài.
Bạc Đạn (Bearings) Bạc đạn hỗ trợ trục, cho phép nó quay mượt mà và với ít ma sát nhất
Động Cơ Điện (Motor): Với công suất 37kW, động cơ điện này cung cấp đủ năng lượng để máy bơm có thể hoạt động hiệu quả. Motor 2 cực (được gọi là "-2" trong tên) cho thấy tốc độ quay cao, thích hợp cho các ứng dụng cần lưu lượng lớn và áp suất vừa phải.
Ống Hút và Ống Xả: Thiết kế để phù hợp với đường kính của ống dẫn, giúp tối ưu hóa dòng chảy vào và ra khỏi máy bơm.
Hệ Thống Làm Mát và Bôi Trơn: Dựa vào thiết kế và cấu hình cụ thể của máy bơm, hệ thống này đảm bảo rằng cả động cơ và các phần chuyển động khác được làm mát và bôi trơn đầy đủ, giúp giảm ma sát và nhiệt độ, kéo dài tuổi thọ của máy bơm.
Bảng Điều Khiển: Tùy chọn, máy bơm có thể được trang bị một bảng điều khiển điện tử để giám sát và điều chỉnh hoạt động, bao gồm bảo vệ quá tải, kiểm soát tốc độ và các chức năng an toàn khác.
Hình ảnh sở đồ đấu điều cho bơm nước công nghiệp công suất lớn CM80-200A
Nguyên lý làm việc của máy bơm công suất lớn có kiểu dáng li tâm liền trục CM80-200A
Máy bơm ly tâm liền trục, như model CM80-200A với công suất lớn, hoạt động dựa trên nguyên lý ly tâm, qua đó chất lỏng được tăng tốc bởi một hoặc nhiều cánh quạt (impeller) và sau đó được chuyển hóa từ động năng sang áp suất. Dưới đây là quy trình làm việc chi tiết của một máy bơm ly tâm công suất lớn:
1.Khởi Đầu Quá Trình Bơm:Khi máy bơm bắt đầu hoạt động, động cơ điện sẽ quay trục bơm, mà trục này gắn liền với cánh quạt bên trong vỏ bơm.
2. Hút Chất Lỏng: Chất lỏng được hút vào máy bơm thông qua ống hút dưới tác động của áp suất thấp tạo ra bởi sự chuyển động của cánh quạt. Khi chất lỏng tiếp xúc với cánh quạt, nó bắt đầu quay cùng với cánh quạt.
3.Tăng Tốc Chất Lỏng: Khi chất lỏng di chuyển ra ngoài từ trung tâm của cánh quạt, lực ly tâm tác động lên chất lỏng, tăng tốc độ của chất lỏng. Động năng của chất lỏng tăng lên khi nó di chuyển qua các cánh của cánh quạt.
4.Chuyển Động Năng sang Áp Suất: Khi chất lỏng rời khỏi cánh quạt và di chuyển vào phần vỏ bơm hình xoắn ốc, động năng được chuyển hóa thành áp suất. Thiết kế hình xoắn ốc của vỏ bơm giúp làm giảm tốc độ của chất lỏng một cách mượt mà, từ đó tăng áp suất của chất lỏng mà không tạo ra quá nhiều tổn thất năng lượng.
5.Xả Chất Lỏng:Chất lỏng sau đó được đẩy ra khỏi máy bơm thông qua ống xả dưới áp suất cao, sẵn sàng để được chuyển đến vị trí hoặc thiết bị sử dụng tiếp theo.
6. Làm Mát và Bảo Vệ:Đối với các máy bơm công suất lớn, hệ thống làm mát và bảo vệ (như bảo vệ quá tải và làm mát động cơ) là rất quan trọng để đảm bảo máy bơm hoạt động ổn định và an toàn, ngăn chặn sự quá nhiệt và hỏng hóc.
Quy trình này lặp đi lặp lại, cho phép máy bơm ly tâm liền trục CM80-200A và các máy bơm tương tự hoạt động hiệu quả trong việc di chuyển lượng lớn chất lỏng với áp suất đáng kể, phục vụ cho các ứng dụng công nghiệp, nông nghiệp, cung cấp nước, và xử lý nước thải.
