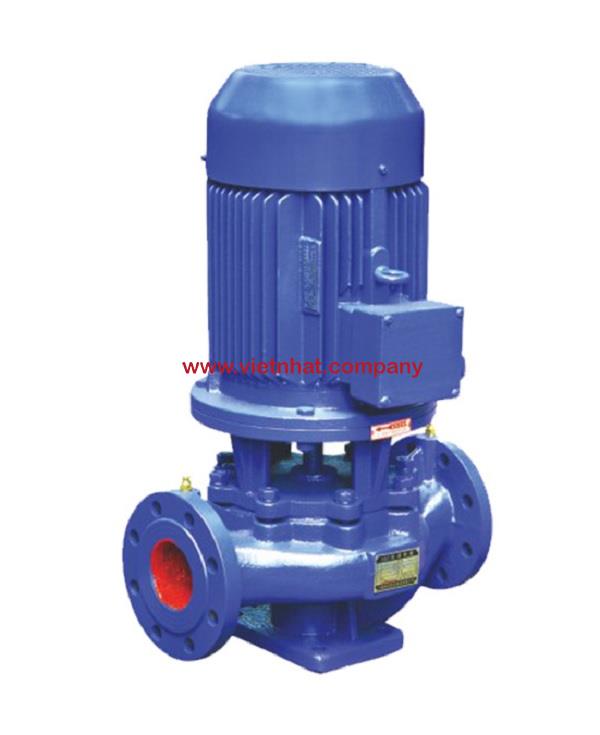

Bán máy bơm nước ly tâm trục đứng ISG200-500B

Cấu tạo chi tiết của Máy bơm nước ly tâm trục đứng ISG200-500B

Máy bơm nước ly tâm trục đứng ISG200-500B là thiết bị bơm công nghiệp được thiết kế theo nguyên lý ly tâm với cấu trúc trục đứng gọn gàng, giúp tiết kiệm không gian lắp đặt và đảm bảo hiệu suất cao trong vận hành. Cấu tạo của máy được chia thành các bộ phận chính, mỗi bộ phận giữ vai trò riêng biệt nhưng liên kết chặt chẽ, tạo nên một hệ thống truyền động đồng bộ và ổn định.

1. Thân bơm (Pump Casing)
Thân bơm được đúc từ gang hoặc thép không gỉ, có khả năng chịu áp suất cao và chống ăn mòn tốt. Thiết kế dạng xoắn ốc (volute) tối ưu hóa dòng chảy, giảm tổn thất thủy lực, đồng thời đảm bảo cột áp và lưu lượng luôn ổn định trong suốt quá trình vận hành.

2. Cánh bơm (Impeller)
Cánh bơm là bộ phận trung tâm của máy, được chế tạo bằng hợp kim đồng, inox hoặc gang tùy theo môi trường sử dụng. Cánh bơm được gắn trực tiếp lên trục quay, có chức năng tạo lực ly tâm để hút và đẩy nước ra khỏi buồng bơm. Được cân bằng động kỹ lưỡng, giúp giảm rung lắc và tăng độ bền cho toàn bộ hệ thống.

3. Trục bơm (Pump Shaft)
Trục bơm làm từ thép không gỉ hoặc hợp kim chịu lực, có độ cứng cao và chống cong vênh tốt. Trục truyền mô-men từ động cơ đến cánh bơm, đảm bảo quá trình vận hành diễn ra mượt mà, ổn định. Bề mặt trục tại vị trí lắp phớt được xử lý nhẵn để tránh mài mòn.

4. Phớt cơ khí (Mechanical Seal)
Phớt cơ khí có nhiệm vụ làm kín trục quay, ngăn không cho nước rò rỉ ra ngoài trong khi vẫn đảm bảo quay trơn tru. Vật liệu thường là gốm – carbon – silicone carbide hoặc tungsten carbide, có khả năng chịu áp lực và nhiệt độ cao.

5. Vòng bi (Bearing)
ISG200-500B sử dụng các loại vòng bi cao cấp (thường là SKF hoặc NSK), đỡ toàn bộ tải trọng hướng trục và hướng kính, giúp trục quay ổn định và giảm ma sát. Hệ thống bôi trơn vòng bi được thiết kế để dễ bảo trì và duy trì hiệu quả hoạt động lâu dài.

6. Đế bơm (Pump Base)
Phần đế được chế tạo từ thép hoặc gang, có tác dụng đỡ toàn bộ thân bơm và truyền lực xuống nền móng. Thiết kế chắc chắn, có lỗ bắt bu-lông để cố định bơm trên sàn hoặc bệ đỡ, tránh rung lắc khi hoạt động ở tốc độ cao.

7. Động cơ điện (Motor)
Động cơ là bộ phận cung cấp năng lượng cho toàn bộ hệ thống. ISG200-500B thường sử dụng động cơ điện 3 pha công suất lớn (từ 132kW trở lên), tốc độ tiêu chuẩn 1450 vòng/phút. Động cơ được tích hợp hệ thống làm mát bằng gió hoặc nước tùy loại, cùng với cấp bảo vệ IP55 và cấp cách điện F/H.

8. Khớp nối trục (Coupling)
Giữa trục động cơ và trục bơm có khớp nối mềm hoặc cứng, giúp truyền mô-men xoắn hiệu quả, đồng thời giảm chấn động do sai lệch đồng tâm nhẹ giữa hai trục.

9. Cửa hút – cửa xả
Cửa hút bố trí phía dưới, hướng ngang hoặc hướng xuống; cửa xả bố trí phía trên, hướng ngang. Thiết kế dạng mặt bích tiêu chuẩn giúp dễ dàng kết nối với đường ống hệ thống.

10. Nắp bơm (Pump Cover) và gioăng làm kín
Nắp bơm dùng để cố định cánh bơm và đóng kín buồng bơm. Gioăng làm kín đi kèm giúp ngăn rò rỉ chất lỏng, thường được làm từ cao su chịu nhiệt hoặc vật liệu PTFE.

Cấu tạo của Máy bơm nước ly tâm trục đứng ISG200-500B là sự kết hợp hoàn hảo giữa các vật liệu bền bỉ, thiết kế cơ khí chính xác và hệ thống truyền động hiệu quả. Nhờ đó, máy có khả năng hoạt động ổn định, hiệu suất cao và độ tin cậy vượt trội, đặc biệt phù hợp cho các hệ thống cấp nước công nghiệp, xử lý nước thải, hóa chất và điều áp cao tầng.

Ứng dụng tăng áp nước của Máy bơm nước ly tâm trục đứng ISG200-500B

Máy bơm nước ly tâm trục đứng ISG200-500B là dòng bơm công suất lớn, đặc biệt phù hợp cho ứng dụng tăng áp nước trong các hệ thống đòi hỏi lưu lượng cao, cột áp lớn và vận hành liên tục. Dưới đây là những ứng dụng điển hình:

1. Tăng áp cho hệ thống cấp nước tòa nhà cao tầng

• Với khả năng tạo cột áp cao lên đến hàng trăm mét, ISG200-500B là lựa chọn lý tưởng để bơm nước từ bể ngầm lên bồn mái hoặc đến các tầng cao.

• Đảm bảo áp lực ổn định ở mọi điểm dùng, kể cả tại các tầng trên cùng vào giờ cao điểm sử dụng.

2. Tăng áp cho hệ thống cấp nước công nghiệp

• Trong các nhà máy sản xuất thực phẩm, dệt nhuộm, điện tử hoặc cơ khí, ISG200-500B giúp cung cấp nước áp lực cao liên tục cho dây chuyền hoạt động.

• Phù hợp cho các hệ thống phun rửa áp lực, cấp nước cho nồi hơi hoặc cấp nước vào các thiết bị sản xuất tự động.

3. Tăng áp cho hệ thống PCCC (phòng cháy chữa cháy)

• ISG200-500B thường được lắp đặt làm bơm chính trong trạm bơm chữa cháy, đảm nhiệm vai trò bơm nước từ bể chứa đến các họng phun, sprinkler và vòi cứu hỏa.

• Khả năng đáp ứng nhanh, áp lực cao giúp đảm bảo hệ thống chữa cháy hoạt động hiệu quả khi xảy ra sự cố.

4. Tăng áp cho mạng lưới cấp nước đô thị

• Trong các khu đô thị, khu công nghiệp hoặc khu dân cư quy mô lớn, máy bơm được sử dụng để tăng áp tuyến ống phân phối, đảm bảo nước đến được mọi hộ gia đình hoặc xưởng sản xuất ở xa nguồn cấp.

5. Tăng áp nước trong hệ thống xử lý

• Dùng trong các trạm lọc nước tinh khiết, RO công nghiệp, khử khoáng – nơi cần đẩy nước qua các màng lọc hoặc thiết bị xử lý áp suất cao.

Máy bơm nước ly tâm trục đứng ISG200-500B là giải pháp tăng áp nước lý tưởng cho công trình dân dụng, công nghiệp và hạ tầng đô thị. Với thiết kế hiện đại, hiệu suất cao và độ tin cậy vượt trội, thiết bị này giúp đảm bảo hệ thống luôn hoạt động ổn định, tiết kiệm điện năng và nâng cao tuổi thọ toàn bộ hệ thống cấp nước

Đường cong hiệu suất bơm ly tâm trục đứng ISG200-500B

Bản vẽ cấu tạo và kích thước bơm ly tâm trục đứng ISG200-500B
