Lưu lượng : 20m3/hÁp Suất: 6 kg/cm2Đường kính hút xả: Dn80Vật liệu : Gang FC200Bánh răng : Chất liệu thép 40CrĐầu bơm đã bao gồm khớp nối mềm lắp động cơ 11kw-6Nhãn hiệu : Heibey HengSheng
Bơm bánh răng YCB20-0.6GP là một loại bơm bánh răng xiên hay còn gọi máy bơm được sử dụng để tạo áp lực và bơm chất lỏng. Trong một loại bơm bánh răng mã YCB20 này thì có một bánh răng chủ động và một bánh răng bị động có hình dạng chữ V, cấu tạo chính sẽ có các thành phần sau:
Nguyên lý làm việc của bơm bánh răng YCB20-0.6GP
- Máy bơm bánh răng ăn khớp ngoài YCB20-0.6G{, còn được gọi là máy bơm bánh răng (external gear pump), hoạt động dựa trên nguyên lý của hai bánh răng chạy song song với nhau và tạo ra áp lực để bơm chất lỏng. Nguyên lý hoạt động cơ bản của máy bơm bánh răng ăn khớp ngoài như sau:
Hai bánh răng kiểu chữ V (hình ảnh mô tả của bánh răng YCB20 dưới đây)
Máy bơm bánh răng có hai bánh răng chính: bánh răng chủ động (bánh răng động cố định) và bánh răng bị động (bánh răng đứng yên).
Bánh răng chủ động được đặt trên trục quay và kết nối với nguồn năng lượng, chẳng hạn như động cơ điện 7.5kw-6 theo tiêu chuẩn của nhà sản xuất ra bơm YCB20-0.6GP
Bánh răng bị động được đặt ở một vị trí cố định và không quay.
Không gian làm việc:
Giữa hai bánh răng, có một khoảng không gian làm việc hình thành bởi các rãnh cắt xén trên bánh răng chủ động và bánh răng bị động.
Nguyên tắc hoạt động của bơm bánh răng YCB20 :
Khi bánh răng chủ động quay, các rãnh cắt xén trên bánh răng này tạo ra một không gian nhỏ hơn ở một bên và một không gian lớn hơn ở bên còn lại.
Chất lỏng (thường là dầu hoặc nước) được bơm vào không gian lớn hơn từ bên ngoài hoặc từ nguồn chất lỏng.
Khi bánh răng chủ động tiếp tục quay, không gian nhỏ hơn trên bánh răng này dần dần thu nhỏ, bắt đầu ép chất lỏng vào các rãnh cắt xén.
Chất lỏng được đẩy ra khỏi không gian nhỏ hơn và áp lực tăng lên.
Cuối cùng, chất lỏng được đẩy ra khỏi máy bơm thông qua đường ống để cung cấp cho hệ thống hoặc ứng dụng cụ thể.
Vật liệu chế tạo ra vỏ ngoài cùng bơm bánh răng YCB20-0.6GP
Vật liệu gang FC200 (hoặc còn gọi là FC-200) là một loại gang thường được sử dụng trong công nghiệp chế tạo các sản phẩm cơ khí, bao gồm cả vỏ bơm bánh răng như bơm bánh răng YCB20. Vật liệu gang FC200 có một số ưu điểm quan trọng:

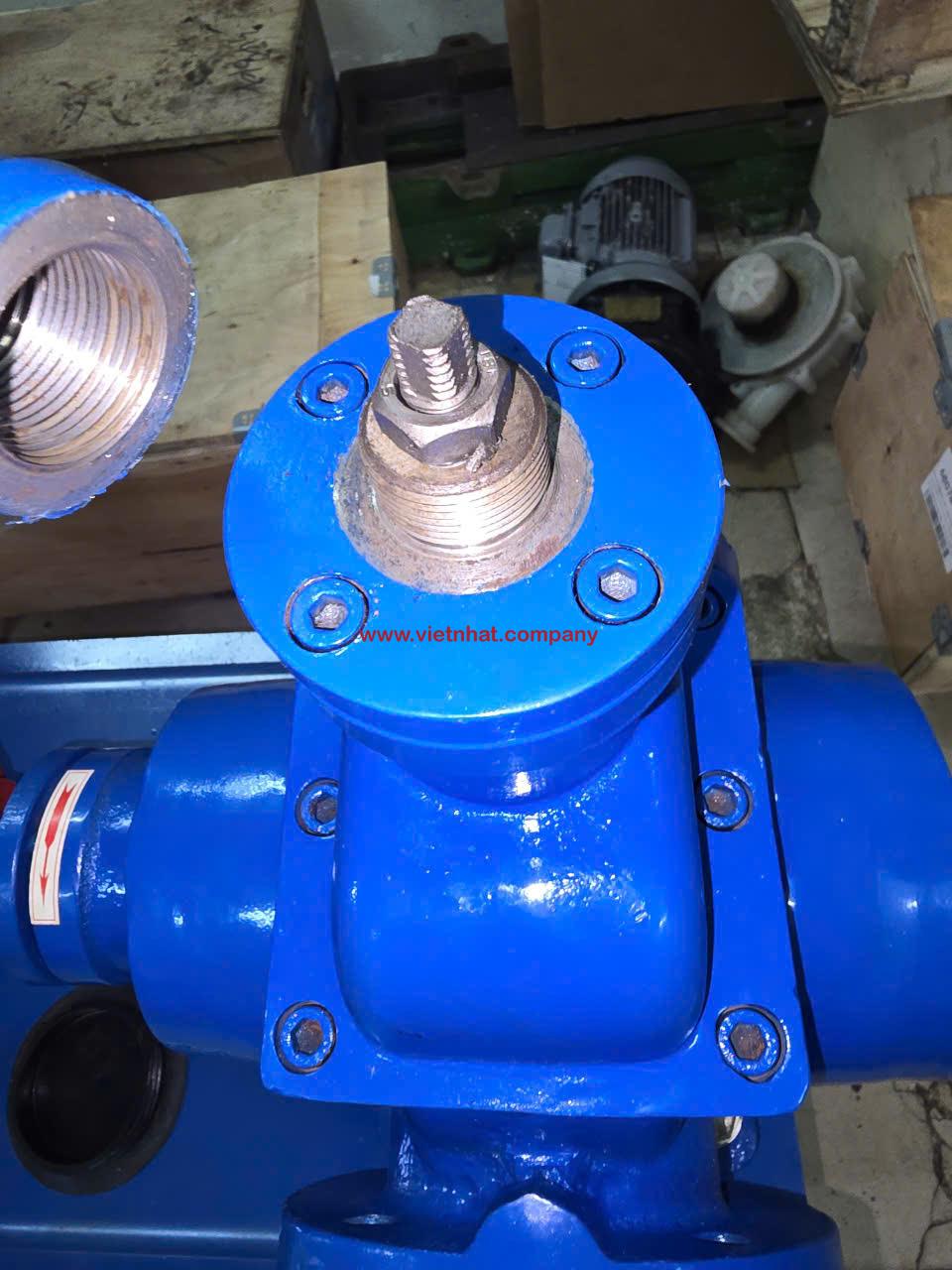

hình ảnh vỏ bên ngoài của bơm YCB20 được đúc gang, sơn phủ lớp sơn bột tĩnh điện lên bề mặt đẹp
Khả năng gia công: Gang FC200 có khả năng gia công tốt, dễ dàng đúc, cắt, mài và xử lý nhiệt, giúp chế tạo các chi tiết cơ khí chính xác và có độ bền cao.
Độ bền và độ cứng: Vật liệu này có độ bền cơ học và độ cứng tốt, giúp chịu được áp lực và mài mòn trong các ứng dụng yêu cầu độ bền cao, như trong bơm bánh răng.
Kháng mài mòn: Gang FC200 có khả năng kháng mài mòn tốt, điều này làm cho nó phù hợp trong môi trường làm việc có chất lỏng chứa các hạt rắn hoặc mài mòn.
Tính ổn định nhiệt độ: Nó giữ được tính ổn định ở nhiệt độ cao, điều này quan trọng trong các ứng dụng mà nhiệt độ môi trường làm việc có thể biến đổi.
Tính đồng nhất: Vật liệu gang FC200 thường được sản xuất với tính đồng nhất trong cấu trúc của nó, giúp đảm bảo tính ổn định và độ tin cậy trong sử dụng.
Vật liệu chế tạo ra bánh răng YCB20-0.6GP
Vật liệu chế tạo bánh răng YCB20-0.6GP là thép 40Cr, còn gọi là 40CrMo, là một loại thép hợp kim chứa crom và molypdenum. Vật liệu này có một số ưu điểm quan trọng trong việc chế tạo bánh răng và các sản phẩm cơ khí khác:
Độ bền cơ học: Thép 40Cr có độ bền cơ học cao, giúp bánh răng chịu được áp lực và tải trọng cao trong quá trình hoạt động mà không bị biến dạng hay gãy.
Độ cứng: Vật liệu này có độ cứng cao, giúp tăng tính ổn định và độ chính xác của bánh răng, đặc biệt là trong ứng dụng yêu cầu độ chính xác và độ ổn định cao.
Kháng mài mòn: Thép 40Cr có khả năng kháng mài mòn tốt, giúp bánh răng có tuổi thọ cao và giảm tỷ lệ mòn trong quá trình hoạt động.
Tính ổn định nhiệt độ: Vật liệu này giữ tính ổn định ở nhiệt độ cao, điều này quan trọng trong các ứng dụng mà nhiệt độ môi trường làm việc có thể biến đổi.
Tính đồng nhất: Thép 40Cr thường được sản xuất với tính đồng nhất trong cấu trúc của nó, giúp đảm bảo tính ổn định và độ tin cậy trong sử dụng.
Dễ gia công: Vật liệu này dễ dàng gia công, cắt, mài và xử lý nhiệt, giúp tạo ra các bánh răng chính xác và có độ bền cao.
Thông số kỹ thuật của đầu bơm bánh răng YCB2-0.6GP
Model
Lưu Lượng
Áp Suất
Động Cơ
Hút Xả
YCB 20 0.6GP
20m3
6 Bar
11kw
Dn 80
Bản vẽ kỹ thuật bơm bánh răng YCB20-0.6GP
Video thực tế của bơm YCB20 khi lắp cùng động cơ điện
Đánh giá sản phẩm: Báo giá đầu bơm bánh răng YCB20-0.6GP lưu lượng 20m3 Hiệu Heibey Hengsheng
