Lưu lượng: 25m3/h ở tốc độ 960 vòng/phútLưu lượng: 35m3/h ở tốc độ : 1450 vòng/phútĐộng cơ khuyến khích sử dụng: 11kw-6 và 18.5kwVật liệu: Vỏ gang, Bánh răng thép hợp kimMặt bích hút xả: D80Hút sâu, hút xa: 5/20Xuất xứ : China
Giới thiệu sản phẩm bơm bánh răng chuyên dụng cho dầu, rỉ mật, mỡ cá, và nhựa đường 25m3 sử dụng động cơ 11kw-6
Bơm bánh răng 25m3 kiểu bánh răng hình xương cá 25m3 hay còn có tên gọi là bơm bánh răng chữ V 25m3 là một thiết bị quan trọng trong các ngành công nghiệp hóa chất, thực phẩm và dầu khí, nhờ khả năng vận chuyển chất lỏng có độ nhớt cao như dầu, rỉ mật, mỡ cá và nhựa đường. Dưới đây là sản phẩm bơm bánh răng với những thông số kỹ thuật nổi bật, phù hợp với các nhu cầu sản xuất và vận hành công nghiệp.

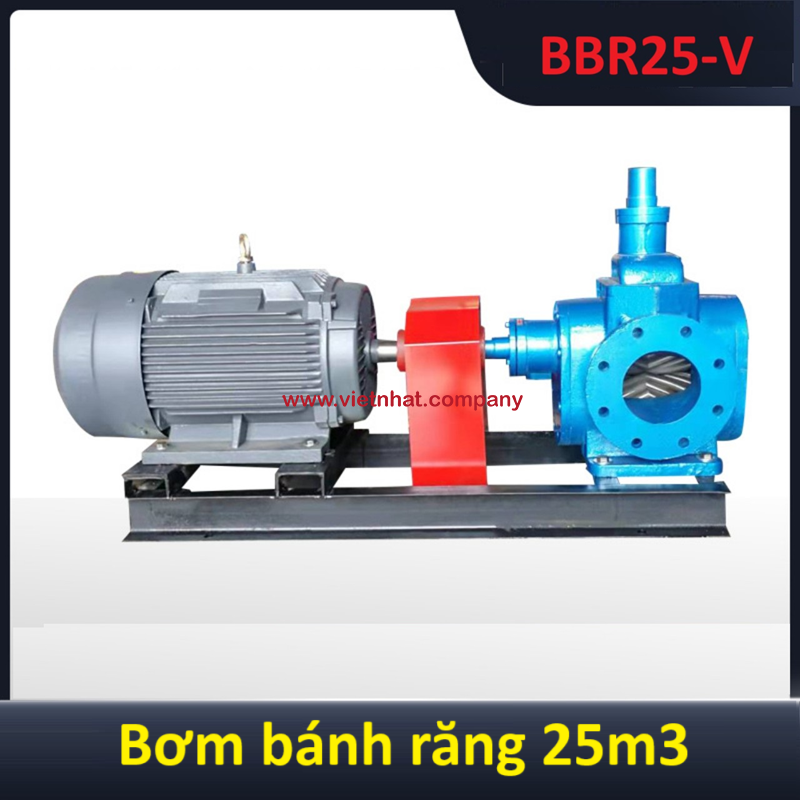

Hình ảnh bơm bánh răng 25m3 có kiểu bánh răng chữ V
Thông số kỹ thuật của bơm bánh răng 20m3 sử dụng động cơ 11kw dưới đây
Mã
Lưu Lượng
Đẩy Cao
Động Cơ
Hút Xả
BBR25-V
25m3
60m
11kw-6
80 mm
BBR35-V
30m3
60m
18.5kw-4
80 mm
Cấu tạo vật liệu của bơm bánh răng hút rỉ mật mỡ cá hút sâu 5m hút xa 20m sử dụng 11kw-6 đạt 25m3 và 35m3 dùng động cơ 18.5kw-4
Vỏ bơm 25m3 (Casing):
Vỏ bơm thường được chế tạo từ gang, một loại vật liệu có độ bền cao và khả năng chống chịu tốt trong môi trường có độ nhớt cao như rỉ mật và mỡ cá. Gang giúp bơm chịu được áp lực lớn khi hoạt động liên tục ở tốc độ cao và lưu lượng lớn.
Hình ảnh vỏ bơm bánh răng 25m3
Bánh răng 25m3 (Gears):
Bánh răng của bơm được làm từ thép hợp kim. Thép hợp kim có độ cứng cao, khả năng chống mài mòn tốt và chịu được tải trọng lớn. Đây là thành phần quan trọng trong việc vận chuyển chất lỏng có độ nhớt cao mà không bị hao mòn sau thời gian dài sử dụng.
Hình ảnh bánh răng chữ V của bơm dầu, rỉ mật, mỡ cá, nhựa đường 25m3 mã YCB25
Trục bơm 25m3 (Shaft):
Trục bơm được làm từ thép không gỉ hoặc thép hợp kim để chống ăn mòn trong môi trường chứa các chất lỏng công nghiệp như dầu, rỉ mật và mỡ cá. Sự lựa chọn vật liệu trục này giúp đảm bảo độ bền lâu dài và khả năng vận hành ổn định.
Bạc tì 25m3
Sử dụng 4 bạc ở 2 đầu bơm để chịu được tải nặng khi vận chuyển các dung dịch đậm đặc có độ nhớt cao
Hình ảnh bạc tì tháo ở hai đầu của bơm bánh răng 25m3
Động cơ 25m3 (Motor):
Động cơ 11kW-6 cực nếu sử dụng mong muốn đạt 25m3 và muốn đạt 30m3 thì nâng công suất lên 18.5kw-4 (4 cục) vòng tuan 1450 vòng/phút
Cả hai loại động cơ được khuyến nghị sử dụng để đảm bảo bơm hoạt động với hiệu suất cao, đồng thời giữ ổn định lưu lượng 25m³/h. Động cơ này giúp bơm hoạt động ở tốc độ chậm nhưng với mô-men xoắn cao, phù hợp để vận chuyển các chất lỏng có độ nhớt lớn.
Nguyên lý hoạt động của bơm bánh răng 25m3 và 30m3 kiểu chữ V hút dầu FO đặc, nhớt thải, Rỉ mật, Mỡ cá, Nhựa Đường 20m3
Bơm bánh răng 25m3 và 30m3 hoạt động dựa trên nguyên lý dịch chuyển thể tích (positive displacement). Cụ thể, các bánh răng quay ngược chiều nhau trong buồng bơm tạo ra sự chênh lệch áp suất, giúp chất lỏng được hút vào và đẩy ra theo quá trình liên tục. Quá trình hoạt động được chia thành các giai đoạn chính như sau:
Hút chất lỏng:
Khi các bánh răng bắt đầu quay, một khoảng trống giữa các bánh răng và vỏ bơm được hình thành ở phía hút. Chất lỏng (rỉ mật, mỡ cá, hoặc dầu) được hút vào thông qua miệng hút nhờ sự chênh lệch áp suất giữa bên trong và bên ngoài bơm.
Vận chuyển chất lỏng:
Sau khi chất lỏng được hút vào khoảng trống giữa các bánh răng, nó sẽ bị kẹp lại giữa các bánh răng và thành bơm. Khi bánh răng quay, chất lỏng được "vận chuyển" qua buồng bơm từ đầu hút đến đầu xả mà không bị nén lại. Điều này đảm bảo lưu lượng ổn định và ít bị ảnh hưởng bởi áp suất đầu ra.
Xả chất lỏng:
Khi các bánh răng tiếp tục quay, chất lỏng bị đẩy ra khỏi buồng bơm thông qua miệng xả. Vì các bánh răng quay liên tục và không có khe hở giữa các răng, quá trình này diễn ra đều đặn và hiệu quả.
Khả năng hút sâu và vận chuyển xa:
Với cấu tạo vật liệu và nguyên lý hoạt động như trên, bơm bánh răng có thể hút sâu đến 5m và vận chuyển chất lỏng đến khoảng cách 20m mà không gặp vấn đề về hiệu suất. Động cơ mạnh mẽ và thiết kế bánh răng chính xác giúp duy trì khả năng vận hành ổn định trong suốt quá trình sử dụng.
Ứng dụng cụ thể của bơm bánh răng 25m3 kiểu bánh răng chữ V hút sâu, hút xa
1- Bơm nhựa đường nóng, đặc, loãng
2- Bơm mỡ cá
3- Bơm nhũ tương
4- Bơm rỉ mật
5- Bơm dung dịch đậm đặc trong ngành sản xuất dầu gội, nước xả vải,
6- Bơm hút thùng phuy bồn chứa dung dịch đậm đặc
Video bơm bánh răng 25m3 dùng cho rỉ mật mỡ cá, nhựa đường, nhũ tương
