Cấu Tạo Chi Tiết Máy Bơm Ly Tâm Trục Đứng ISG40-100

Máy bơm ly tâm trục đứng ISG40-100 là thiết bị kỹ thuật chuyên dùng trong hệ thống cấp thoát nước, điều hòa trung tâm, tuần hoàn nước nóng và làm mát công nghiệp. Sự bền bỉ và hiệu suất cao của máy đến từ thiết kế cấu tạo đồng bộ, chắc chắn, phù hợp cho cả vận hành dân dụng lẫn công nghiệp.

Thân bơm (Vỏ bơm)

• Là phần bao ngoài, thường được chế tạo bằng gang xám HT200 hoặc inox 304 tùy phiên bản.

• Thiết kế thân dạng buồng xoắn (volute) có nhiệm vụ tiếp nhận và định hướng dòng nước sau khi được cánh bơm đẩy ra.

• Vật liệu chịu áp lực tốt, kháng ăn mòn trong môi trường nước sạch hoặc nước tuần hoàn có nhiệt độ cao.

Cánh bơm (Impeller)

• Là bộ phận trực tiếp tạo lực ly tâm, thường làm bằng đồng thau, gang đúc hoặc inox.

• Được thiết kế theo dạng cánh kín, giúp tăng hiệu suất và áp lực đầu ra ổn định.

• Cánh được gắn cố định trên trục bơm và quay đồng tâm với motor.

Trục bơm (Shaft)

• Là phần nối giữa động cơ và cánh bơm, có nhiệm vụ truyền chuyển động quay từ motor đến cánh.

• Thường chế tạo từ thép không gỉ (inox 304 hoặc 316) để đảm bảo độ cứng, chống gỉ và bền với nước nóng hoặc dung dịch nhẹ.

• Trục quay thẳng đứng, đảm bảo độ đồng tâm và giảm ma sát.

Phớt cơ khí (Mechanical Seal)

• Làm kín giữa trục quay và thân bơm, ngăn rò rỉ chất lỏng ra bên ngoài.

• Cấu tạo gồm một mặt trượt bằng ceramic và một mặt làm từ than chì hoặc inox, ép sát với nhau dưới lực lò xo.

• Hoạt động ổn định ở nhiệt độ cao (lên tới 120°C) và môi trường có áp lực.

Ổ trục (Bearing)

• Gắn bên trong phần đầu bơm hoặc phần motor, có nhiệm vụ đỡ trục quay, giữ trục vận hành ổn định.

• Là ổ bi chịu tải, được bôi trơn bằng mỡ chịu nhiệt, giúp giảm rung và tăng tuổi thọ cho toàn bộ hệ thống truyền động.

Động cơ điện (Motor)

• Gắn đồng trục với trục bơm, lắp thẳng đứng ở phía trên thân bơm.

• Sử dụng điện áp 3 pha (hoặc 1 pha tùy công suất), với tốc độ thường là 2900 vòng/phút.

• Vỏ motor có cấp bảo vệ IP55, chống bụi và nước, đảm bảo hoạt động bền bỉ trong môi trường khắc nghiệt.

Đế bơm và mặt bích kết nối

• Đế bơm làm bằng gang đúc, chịu tải toàn bộ thân và motor.

• Hai mặt bích tiêu chuẩn (đầu vào – đầu ra) giúp kết nối dễ dàng với đường ống của hệ thống cấp nước.

• Thiết kế đồng tâm giúp giảm rung, không cần căn chỉnh phức tạp khi lắp đặt.

Gioăng làm kín và bulông kết nối

• Gioăng cao su hoặc silicone chịu nhiệt giúp làm kín giữa các khớp nối, ngăn rò rỉ nước.

• Hệ thống bu-lông, ê-cu thép mạ kẽm giúp các bộ phận được liên kết chắc chắn, dễ tháo lắp khi bảo trì.

Máy bơm ly tâm trục đứng ISG40-100 là sản phẩm có cấu tạo khoa học, chắc chắn và tối ưu hóa hiệu suất làm việc. Từ trục inox, cánh bơm áp lực cao, phớt cơ khí chống rò rỉ đến động cơ điện mạnh mẽ – tất cả đều được thiết kế đồng bộ nhằm đảm bảo vận hành liên tục, ít hỏng hóc và dễ bảo trì. Đây là lựa chọn lý tưởng cho các công trình đòi hỏi độ ổn định, tiết kiệm không gian và chi phí vận hành lâu dài

Các Lỗi Bơm ISG40-100 Thường Gặp Và Cách Khắc Phục

Máy bơm ly tâm trục đứng ISG40-100 là thiết bị phổ biến trong hệ thống cấp nước và công nghiệp nhẹ nhờ kết cấu nhỏ gọn, áp lực cao và độ ổn định tốt. Tuy nhiên, trong quá trình vận hành lâu dài, thiết bị này có thể gặp một số sự cố thường thấy. Việc nhận diện đúng lỗi và xử lý kịp thời sẽ giúp kéo dài tuổi thọ máy và đảm bảo hiệu suất hoạt động.

1. Bơm Không Hút Được Nước (Chạy Không Tải)

Nguyên nhân:

• Đường ống hút bị hở hoặc lắp sai chiều.

• Không có nước mồi trong buồng bơm.

• Van một chiều ở đường hút bị kẹt hoặc hỏng.

Cách khắc phục:

• Kiểm tra và siết chặt các mối nối ống hút.

• Bổ sung nước mồi thủ công nếu cần.

• Vệ sinh hoặc thay van một chiều bị lỗi.

• Đảm bảo đường ống hút không bị khí lọt vào.

2. Bơm Rung Lắc Mạnh, Có Tiếng Ồn Bất Thường

Nguyên nhân:

• Bệ đỡ hoặc nền lắp đặt không chắc chắn.

• Trục bơm lệch tâm hoặc cong nhẹ.

• Cánh bơm bị mòn không đều hoặc gãy.

Cách khắc phục:

• Kiểm tra lại cân bằng cơ học và siết lại bu lông cố định.

• Cân chỉnh hoặc thay thế trục bơm nếu cần.

• Thay cánh bơm nếu phát hiện mòn, biến dạng.

• Đảm bảo lắp đặt đúng kỹ thuật, có cao su giảm chấn.

3. Bơm Bị Rò Rỉ Nước Ở Phớt Cơ Khí

Nguyên nhân:

• Phớt cơ khí bị mòn, nứt hoặc lắp sai cách.

• Trục bơm bị xước, làm rách phớt.

• Lắp sai vị trí hoặc độ ép lò xo phớt không đủ.

Cách khắc phục:

• Thay mới phớt cơ khí đúng chủng loại.

• Vệ sinh và kiểm tra trục, đánh bóng nhẹ nếu cần.

• Lắp lại phớt đúng quy trình kỹ thuật.

4. Dòng Điện Vượt Quá Cho Phép, Động Cơ Nóng

Nguyên nhân:

• Lỗi tải quá nặng do đường ống bị tắc, cánh bơm bị kẹt.

• Sử dụng nguồn điện không ổn định hoặc sai điện áp.

• Động cơ bị hỏng cuộn dây hoặc vòng bi kẹt.

Cách khắc phục:

• Vệ sinh đường ống, loại bỏ dị vật hoặc cặn bẩn.

• Kiểm tra điện áp cấp và đảm bảo nguồn đúng chuẩn.

• Đo dòng điện, kiểm tra cách điện cuộn dây và thay thế nếu hỏng.

5. Lưu Lượng Bơm Yếu Hơn So Với Thiết Kế

Nguyên nhân:

• Cánh bơm mòn, mất hiệu suất đẩy.

• Áp lực đầu ra cao hơn mức định mức làm giảm lưu lượng.

• Có khí lọt vào đường hút.

Cách khắc phục:

• Thay cánh bơm mới, đúng kích thước tiêu chuẩn.

• Rà soát hệ thống ống xả, điều chỉnh lại áp suất đầu ra.

• Kiểm tra và xử lý hiện tượng hút khí ở đầu vào.

Máy bơm ISG40-100 nếu được vận hành đúng cách và bảo trì định kỳ sẽ hoạt động ổn định và bền bỉ. Tuy nhiên, trong quá trình sử dụng, các lỗi kỹ thuật vẫn có thể xảy ra. Việc phát hiện sớm – xử lý đúng kỹ thuật là chìa khóa giúp hệ thống bơm vận hành trơn tru, giảm chi phí sửa chữa và ngừng máy đột xuất

Đường cong hiệu suất bơm ly tâm trục đứng ISG40-100

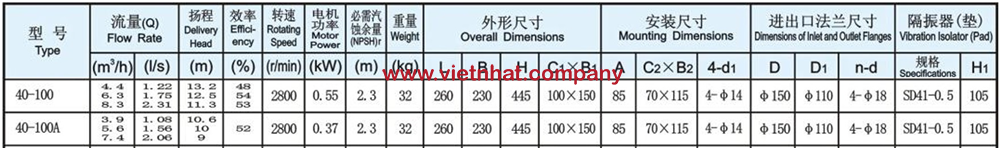

Bản vẽ cấu tạo và kích thước bơm ly tâm trục đứng ISG40-100
