Bơm dùng cho dung dịch có độ nhớt và có đột sệt IHK100-80-160 vỏ cánh inox- Sử dụng động cơ IE3 15kw-2 tiết kiệm điện
Trong môi trường công nghiệp ngày nay, việc lựa chọn thiết bị bơm chất lỏng phù hợp với nhu cầu sử dụng là hết sức quan trọng, đặc biệt là khi làm việc với các loại dịch đặc. Đáp ứng nhu cầu đó, sản phẩm Bơm Cánh Hở Inox IHK100-80-160 được thiết kế để cung cấp giải pháp bơm hiệu quả, bền bỉ cho các ứng dụng công nghiệp khắc nghiệt.
Đặc Điểm Nổi Bật
Bơm IHK100-80-160 sở hữu thiết kế cánh hở từ chất liệu inox cao cấp, cho phép nó có khả năng bơm các loại dịch đặc mà không lo bị tắc nghẽn hoặc hư hại do ma sát. Động cơ mạnh mẽ 15kw-2 đảm bảo khả năng vận hành ổn định với lưu lượng lớn, phù hợp với nhiều loại hóa chất và chất lỏng có độ nhớt cao.

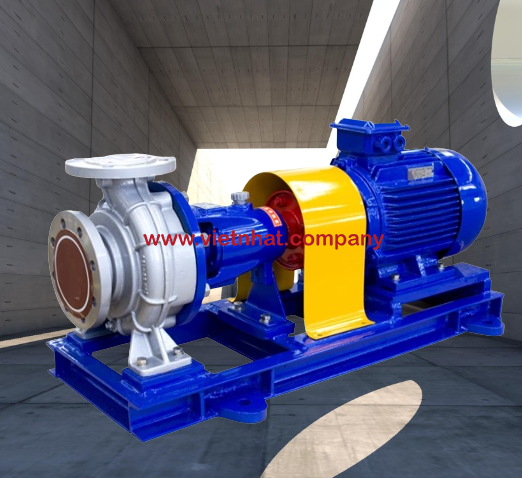

Hình ảnh mô phòng kiểu dáng bơm cánh hở IHK100-80-160
Cấu tạo của máy bơm cánh hở inox IHK100-80-160
Thân bơm: Được làm từ inox 304 và 316L theo nhu cầu của khách, giúp chống ăn mòn và tăng độ bền khi làm việc với các loại hóa chất hoặc chất lỏng có tính axit. Thân bơm thường có thiết kế rỗng để cánh bơm có thể hoạt động hiệu quả.
Hình ảnh vỏ bơm inox đúc nguyên khối được sử dụng cho bơm IHK100-80-160
Cánh bơm (cánh hở): Là bộ phận quan trọng nhất, thiết kế dạng hở giúp giảm tối đa khả năng bị tắc do vật liệu lớn hoặc dịch đặc. Cánh bơm cũng được làm từ inox để tăng cường khả năng chống ăn mòn và độ bền.
Hình ảnh cánh bơm dạng mở của bơm IHK100-80-160
Trục bơm: Nối cánh bơm với động cơ, trục bơm chịu trách nhiệm truyền lực từ động cơ đến cánh bơm để thực hiện công việc bơm hút. Trục thường được làm bằng thép không gỉ hoặc các vật liệu có độ bền cao.
Hình ảnh trục bơm IHK lắp dùng động cơ tua nhanh 15kw-2 và 2.2kw-4 tua chậm
Động cơ: Động cơ có công suất 15kw-2 tua nhanh và 2.2kw-4 tua chậm là nguồn cung cấp năng lượng chính cho bơm, giúp nó hoạt động ổn định và mạnh mẽ.
Phớt cơ khí (Mechanical Seal):
Phớt cơ khí được sử dụng để ngăn chặn sự rò rỉ chất lỏng từ bên trong bơm ra ngoài, giữ cho bơm hoạt động hiệu quả và an toàn.

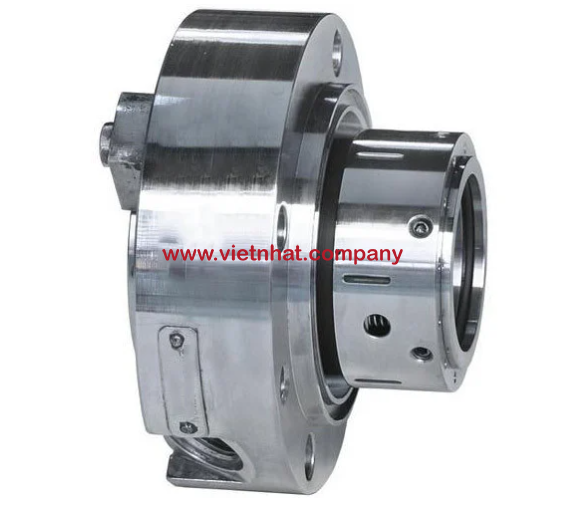

Hình ảnh phớt đặc biệt giúp cho việc chống rò rỉ dung dịch ra ngoài môi trường được lắp cho bơm IHK100-80-160
Ống vào và ống ra: Được thiết kế để phù hợp với lưu lượng và áp suất của hệ thống, đảm bảo dịch được bơm vào và ra một cách thuận lợi.
Chân đế: Giúp cố định bơm trên nền móng, đảm bảo bơm vận hành ổn định, giảm thiểu rung động khi hoạt động.
Thông số kỹ thuật thể hiện lưu lượng, cột áp nước, bản vẽ của bơm IHK100-80-160
Ý nghĩa đường đặc tính đươc sử dụng trong bơm IHK100-80-160
Đường đặc tính, hay còn được gọi là đường cong hiệu suất của máy bơm IHK, là biểu đồ thể hiện mối quan hệ giữa các thông số hoạt động chính của máy bơm, như lưu lượng, cột áp, hiệu suất và công suất tiêu thụ. Đây là công cụ quan trọng giúp người dùng hiểu rõ về hiệu suất và khả năng vận hành của máy bơm trong các điều kiện khác nhau. Đường đặc tính của máy bơm có các ý nghĩa và công dụng chính sau:
Xác định điểm làm việc tối ưu: Đường cong hiệu suất cho biết điểm làm việc hiệu quả nhất của máy bơm, nơi mà máy bơm IHK100-80-160 hoạt động với hiệu suất cao nhất và tiêu thụ năng lượng ít nhất. Điểm này rất quan trọng cho việc lựa chọn máy bơm phù hợp với nhu cầu cụ thể.
Lựa chọn máy bơm phù hợp: Khi thiết kế hệ thống hoặc chọn máy bơm mới, các kỹ sư sẽ dựa vào đường cong hiệu suất để đảm bảo rằng máy bơm được lựa chọn có khả năng đáp ứng yêu cầu về lưu lượng và cột áp mà hệ thống đòi hỏi.
Điều chỉnh và kiểm soát: Đường đặc tính giúp trong việc điều chỉnh các thiết lập của máy bơm để phù hợp với thay đổi của điều kiện vận hành. Nó cũng hỗ trợ trong việc giám sát và kiểm soát hiệu suất máy bơm trong suốt quá trình vận hành.
Phân tích hiệu suất: Đường cong cho phép người vận hành nhận diện các vấn đề về hiệu suất, như máy bơm hoạt động ngoài phạm vi thiết kế, có thể dẫn đến hiện tượng cavitation, rung động bất thường hoặc hao mòn nhanh chóng.
Tính toán năng lượng tiêu thụ: Biết được mức công suất tiêu thụ ở mỗi điểm trên đường cong giúp tính toán chi phí vận hành và cân nhắc các biện pháp tiết kiệm năng lượng.
Phối hợp hoạt động nhiều máy bơm: Trong các hệ thống có nhiều máy bơm, đường đặc tính giúp xác định cách phối hợp các máy để hoạt động hiệu quả nhất, tránh tình trạng quá tải cho từng máy.
Bảng lưu lượng tại độ cao khác nhau cho lưu lượng khác nhau của bơm li tâm cánh hở IHK100-80-160
Bản vẽ lắp đặt của đầu bơm IHK100-80-160A và 160
Bản vẽ mặt bích để kết nối hệ thống đường ống DN100 và DN80
Bản vẽ máy bơm bao gồm động cơ điện của model IHK100-80-160
