Bơm dầu truyền nhiệt lưu lượng 25m3 đẩy cao 80m model RY65

Mã SP
: BD-RY65-40-250
Thương hiệu
Bảo hành
: 12
Tình trạng
  Liên hệ
Lắp động cơ : 15kw-2Trục động cơ : 42mmSử dụng then cài : 12mmTốc độ quay của bơm: 2900 vòng/phútKiểu dáng : Bơm li tâm trục ngangLưu lượng tại độ cao 80m =25m3Ứng dụng: Bơm tuần hoàn dầu truyền nhiệt, Dầu nóng
Khuyến mại
Khuyến mại
  •
Khuyến mại
  •
Đang xử lý...

Thông tin chi tiết

Những điểm chính của máy bơm dầu truyền nhiệt lưu lượng 25m3 đẩy cao 80m model RY65-40-250

Máy bơm li tâm trục ngang dùng để tuần hoàn dầu truyền nhiệt, model RY65-40-250, có những đặc điểm kỹ thuật và thiết kế đặc trưng như sau:

1. Thiết Kế Trục Ngang
- *Trục Ngang: Đặc trưng bởi trục bơm nằm ngang, giúp dễ dàng trong việc bảo trì và sửa chữa.
- Kích Thước và Trọng Lượng: Thường nhỏ gọn hơn so với bơm trục đứng, thuận tiện cho việc lắp đặt trong không gian hạn chế.

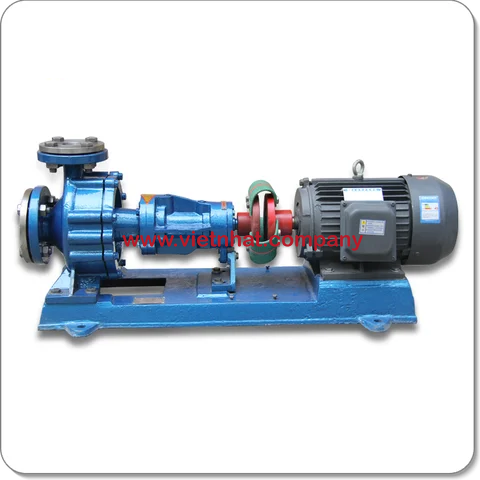

Hình ảnh bơm RY65-40-250 dùng cho dầu truyền nhiệt đặt nằm ngang lên có tên gọi là bơm li tâm dầu truyền nhiệt trục ngang
hình ảnh máy bơm đặt nằm ngang RY65-40-250


2. Cấu Tạo Bơm Li Tâm
- Cánh Quạt: Thiết kế cánh quạt li tâm giúp tăng cường hiệu suất bơm RY65-40-250 và đảm bảo lưu lượng ổn định.
- Vỏ Bơm: Thường được làm từ vật liệu chịu nhiệt và chống ăn mòn, phù hợp với việc tuần hoàn dầu truyền nhiệt.
Hình ảnh vỏ bơm li tâm trục ngang dùng cho dầu truyền nhiệt RY65-40-250
hình ảnh máy bơm đặt nằm ngang RY65-40-250

3. Hiệu Suất và Ứng Dụng
- Lưu Lượng và Cột Áp: Lưu lượng 25m³/h và cột áp lên tới 80m, phù hợp cho việc tuần hoàn dầu trong hệ thống truyền nhiệt.
Hình ảnh cánh bơm có đường kính DN250mm giúp cho việc dầu truyền nhiệt được đẩy lên cao 80m cột nước
hình ảnh cánh bơm dn250mm giúp cho việc bơm ry65-40-250 đẩy lên cao 80m
- Ứng Dụng: Thích hợp cho các hệ thống truyền nhiệt công nghiệp, như nhà máy sản xuất, hệ thống sưởi, và các ứng dụng đòi hỏi sự tuần hoàn dầu ổn định.

4. An Toàn và Độ Bền
- Chống ăn Mòn và Chịu Nhiệt: Các bộ phận tiếp xúc với dầu thường được làm từ vật liệu chịu nhiệt và chống ăn mòn.
- An Toàn Khi Vận Hành: Thiết kế đảm bảo an toàn trong quá trình vận hành, ngay cả ở nhiệt độ và áp suất cao.

5. Bảo Dưỡng và Vận Hành
- Bảo Dưỡng: Đòi hỏi bảo dưỡng tương đối thấp nhưng cần kiểm tra định kỳ để đảm bảo hiệu suất tối ưu.
- Thân Thiện với Người Vận Hành: Dễ dàng trong việc vận hành và điều chỉnh, thích hợp cho nhiều loại môi trường công nghiệp.

Nguyên lý vận hành của bơm dầu truyền nhiệt 25m3 Model RY65-40-250

1. Hút Dầu vào Bơm
Dầu từ nguồn cung cấp được hút vào máy bơm RY65-40-250thông qua cửa hút lắp mặt bích DN65
Dầu đi vào buồng bơm, nơi có cánh quạt (cánh bơm) đang quay.
2. Quá Trình Ly Tâm
Khi động cơ 15kw-2 khởi động thì trục của bơm quay, làm cánh quạt DN250 bên trong buồng bơm quay theo.
Quá trình quay này tạo ra lực ly tâm, đẩy dầu ra ngoài từ trung tâm của cánh quạt.
Khi dầu di chuyển ra khỏi cánh quạt, nó tăng tốc và áp suất của nó cũng tăng lên do lực ly tâm.
3. Tăng Áp và Lưu Lượng
Khi dầu được đẩy ra khỏi cánh quạt, nó đi vào vùng vỏ bơm RY65-40-250 có hình xoắn ốc (volute).
Thiết kế xoắn ốc của vỏ bơm giúp chuyển đổi tốc độ dầu thành áp suất, tăng cường khả năng đẩy dầu.
Máy bơm này được thiết kế để đạt được lưu lượng 25m³/h, tức là có khả năng bơm 25 mét khối dầu mỗi giờ.
4. Xả Dầu ra Hệ Thống
Dầu sau khi đã tăng áp suất sẽ được dẫn đi qua cửa xả của bơm có đường kính Dn 40mm
Từ đó, dầu được truyền đến các bộ phận tiếp theo trong hệ thống, như qua các ống dẫn hoặc tới các bộ trao đổi nhiệt.
5. Điều Chỉnh và Kiểm Soát
Tốc độ quay của trục bơm có thể được điều chỉnh thông qua động cơ để kiểm soát lưu lượng và áp suất của dầu.
Hình ảnh mô mả máy bơm dầu truyền nhiệt RY65-40-250 lắp đặt vào hệ thống đường ống
hình ảnh máy bơm dầu tuyền nhiệt RY65-40-250 lắp vào hệ thống đường ống

Thông tin kỹ thuật

Thông số kỹ thuật của bơm dầu truyền nhiệt có lưu lượng 25m3 đẩy cao 80m model RY65-40-250

 Model Lưu Lượng Đẩy Cao Động Cơ Hút XảChịu Nhiệt
 RY 65 -40 - 250 25m3 80m 15kw -2 65 / 40 mm 270 độ C

Kích thước lắp đặt của bơm dầu truyền nhiệt RY65-40-250

kích thước lắp đặt máy bơm dầu truyền nhiệt ry65-40-250
Các phụ kiện có thể đi kèm đối với bơm dầu truyền nhiệt nếu khách hàng có nhu cầu mua thêm
- Khớp nối nhanh của động cơ điện 15kw-2 với đầu bơm
khớp nối mềm của bơm ry65-40-250 lắp với động cơ 15kw-2

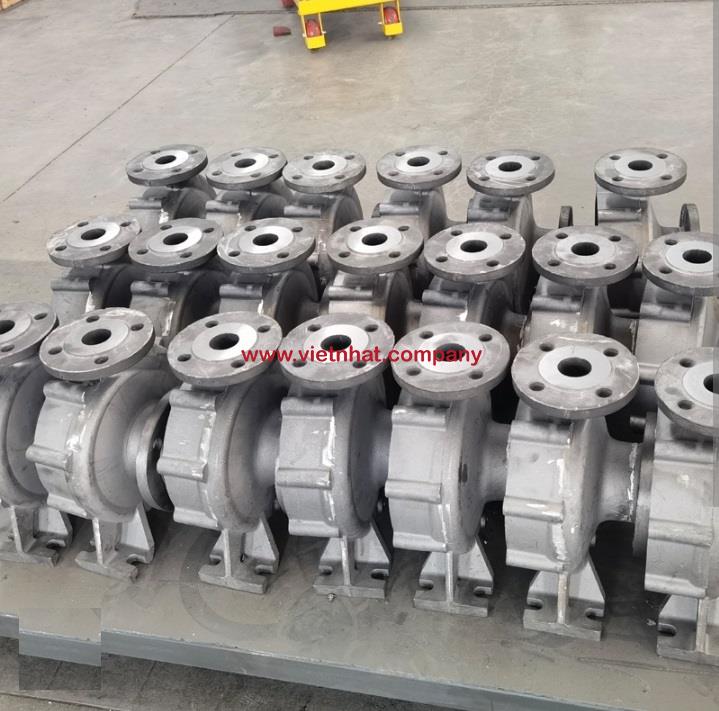

- Vỏ bơm dầu hay còn gọi vỏ ngoài của bơm dầu ry65-40-250
vỏ ngoài cùng của đầu bơm dầu ry65-40-250

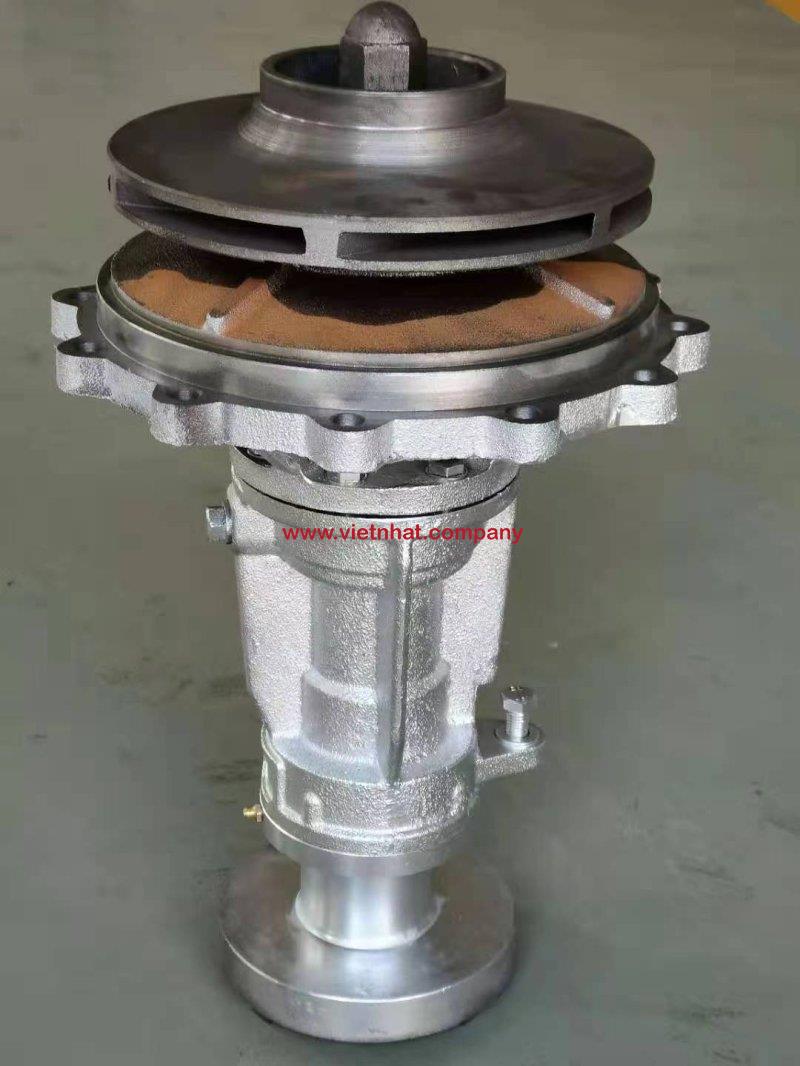

- Gối bơm RY65-40-250
gối bơm dầu truyền nhiệt ry65-40-250 lắp sẵn cánh bơm 250mm

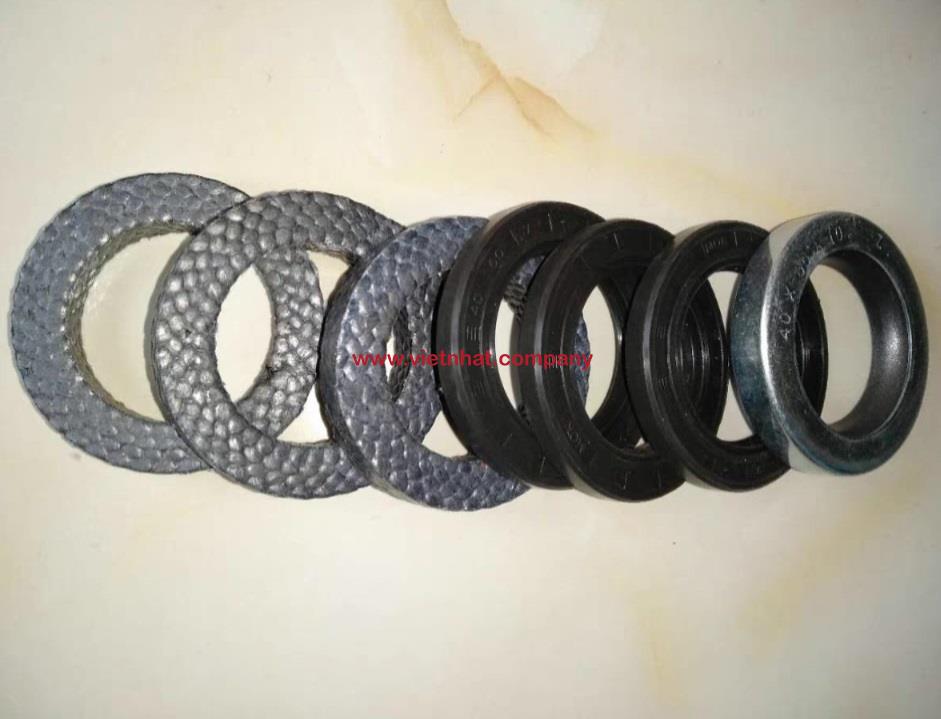

- Phớt bơm RY65-40-250
phớt bơm RY65-40-250
