Cấu tạo chi tiết các bộ phận bên trong Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được thiết kế theo kiểu bơm ly tâm trục ngang, kết cấu đỡ một phía. Cửa hút của bơm bố trí theo hướng trục, trong khi cửa xả bố trí hướng tâm theo phương thẳng đứng. Bên trong bơm là hệ thống các bộ phận được liên kết chặt chẽ, gồm thân bơm, bánh công tác, trục bơm, nắp bơm, cụm ổ bi, bộ chèn làm kín, phớt dầu và các chi tiết định vị.

Mỗi bộ phận bên trong Bơm dầu truyền nhiệt RY25-25-160 đảm nhận một chức năng riêng. Khi phối hợp với nhau, chúng giúp bơm tạo ra lưu lượng 3 m³/h, cột áp 27 m và làm việc ở tốc độ 2.900 vòng/phút với động cơ công suất 1,5 kW.

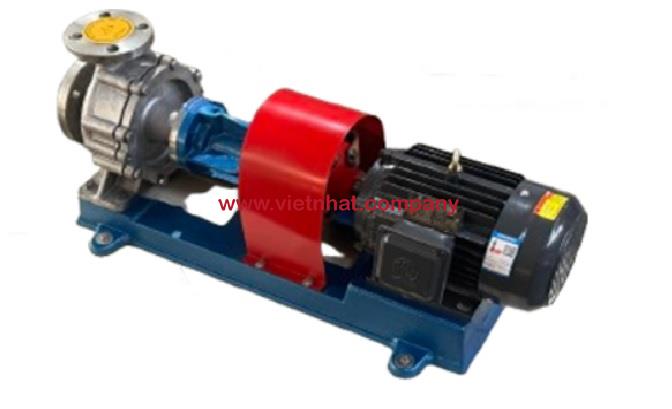

Tổng thể cấu tạo Bơm dầu truyền nhiệt RY25-25-160

Cấu tạo Bơm dầu truyền nhiệt RY25-25-160 được chia thành các cụm chính:

• Cụm thân bơm gồm thân bơm và nắp bơm.
• Cụm rôto gồm bánh công tác, trục bơm và đai ốc bánh công tác.
• Cụm ổ trục gồm thân ổ trục, hai ổ bi và nắp chặn ổ trục.
• Cụm làm kín gồm bộ chèn làm kín và phớt dầu chịu nhiệt.
• Cụm dẫn dầu bôi trơn gồm khoang dầu và ống dẫn dầu.
• Cụm giá đỡ có nhiệm vụ liên kết và giữ ổn định thân bơm với thân ổ trục.

Các bộ phận này được bố trí theo một trục thống nhất. Bánh công tác nằm trong thân bơm, được lắp cố định trên đầu trục. Trục bơm kéo dài từ bánh công tác qua nắp bơm, bộ làm kín và cụm ổ bi đến phía khớp nối với động cơ.

Thân bơm RY25-25-160

Cấu tạo của thân bơm

Thân bơm là bộ phận bao quanh bánh công tác và tạo thành khoang làm việc chính của Bơm dầu truyền nhiệt RY25-25-160. Trên thân bơm có cửa hút và cửa xả để tiếp nhận và đưa dầu truyền nhiệt ra khỏi bơm.

Cửa hút được bố trí cùng hướng với trục bơm. Khi bơm hoạt động, dầu truyền nhiệt đi thẳng vào khu vực tâm bánh công tác.

Cửa xả được bố trí hướng lên trên theo phương thẳng đứng. Sau khi được bánh công tác truyền năng lượng, dầu được dẫn từ bên trong thân bơm đến cửa xả và đi vào hệ thống đường ống.

Chức năng của thân bơm

Thân bơm có ba nhiệm vụ chính:

• Chứa bánh công tác và tạo không gian cho dòng dầu chuyển động.
• Tiếp nhận dầu từ bánh công tác và dẫn dầu đến cửa xả.
• Chịu áp suất của môi chất trong quá trình bơm vận hành.

Thân bơm phải được lắp kín với nắp bơm. Nếu bề mặt ghép giữa hai bộ phận không đều hoặc bu lông siết không đúng, dầu truyền nhiệt có thể rò rỉ tại vị trí liên kết.

Nắp bơm

Vị trí của nắp bơm

Nắp bơm được lắp phía sau thân bơm, nằm giữa buồng bơm và thân ổ trục. Trục bơm đi xuyên qua nắp bơm để liên kết bánh công tác với cụm truyền động phía sau.

Bên trong nắp bơm có vị trí lắp bộ chèn làm kín. Đây là khu vực tiếp giáp giữa phần chứa dầu truyền nhiệt và phần ổ trục.

Chức năng của nắp bơm

Nắp bơm có nhiệm vụ:

• Khép kín buồng bơm cùng với thân bơm.
• Tạo vị trí lắp bộ chèn làm kín.
• Hỗ trợ định vị trục bơm.
• Liên kết thân bơm với cụm ổ trục.
• Hạn chế dầu truyền nhiệt đi từ buồng bơm sang phía ổ bi.

Nắp bơm cần được lắp đúng tâm với thân ổ trục. Nếu nắp bơm bị lệch, trục có thể cọ sát với bộ làm kín, làm tăng nhiệt và gây rò rỉ dầu.

Bánh công tác

Cấu tạo bánh công tác

Bánh công tác là bộ phận quay nằm bên trong thân Bơm dầu truyền nhiệt RY25-25-160. Bánh công tác được lắp trực tiếp trên đầu trục và cố định bằng đai ốc bánh công tác.

Trong ký hiệu RY25-25-160, số 160 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 160 mm.

Bánh công tác gồm phần tâm để lắp với trục và các đường dẫn dòng để tiếp nhận, gia tốc và đẩy dầu truyền nhiệt ra ngoài.

Chức năng của bánh công tác

Bánh công tác là bộ phận trực tiếp truyền năng lượng cơ học từ trục bơm sang dầu truyền nhiệt.

Khi bánh công tác quay ở tốc độ 2.900 vòng/phút, dầu đi vào vùng tâm bánh công tác. Chuyển động quay làm dầu chuyển dần từ tâm ra phía ngoài, sau đó đi vào khoang thân bơm và được dẫn đến cửa xả.

Khả năng tạo lưu lượng 3 m³/h và cột áp 27 m của Bơm dầu truyền nhiệt RY25-25-160 phụ thuộc trực tiếp vào tốc độ quay, kích thước và trạng thái làm việc của bánh công tác.

Bánh công tác cần được lắp chắc chắn, không bị nghiêng, lỏng hoặc cọ vào thân bơm. Dị vật bám trên bánh công tác có thể làm cụm rôto mất cân bằng và gây rung khi vận hành.

Đai ốc bánh công tác

Đai ốc bánh công tác được lắp tại đầu trục, phía trước bánh công tác. Đây là chi tiết giữ bánh công tác cố định trên trục bơm.

Khi bơm hoạt động, bánh công tác quay liên tục ở tốc độ cao và chịu tác động của dòng dầu. Đai ốc có nhiệm vụ ngăn bánh công tác dịch chuyển theo chiều dọc trục hoặc bị lỏng khỏi vị trí lắp.

Ren của đai ốc và đầu trục phải còn nguyên vẹn. Nếu đai ốc bị lỏng, bánh công tác có thể rung, cọ sát vào thân bơm hoặc làm hư hỏng cụm rôto.

Trục bơm

Cấu tạo và vị trí của trục bơm

Trục bơm là chi tiết chạy dọc theo toàn bộ phần trung tâm của Bơm dầu truyền nhiệt RY25-25-160.

Một đầu trục lắp bánh công tác, đầu còn lại kết nối với động cơ qua khớp nối mềm. Trên chiều dài trục có các vị trí lắp ổ bi, phớt dầu và bộ chèn làm kín.

Chức năng của trục bơm

Trục bơm truyền mô-men quay từ động cơ đến bánh công tác. Khi động cơ hoạt động, chuyển động quay đi qua khớp nối, truyền vào trục và làm bánh công tác quay.

Trục cũng là bộ phận liên kết toàn bộ cụm rôto. Vì vậy, độ thẳng và độ đồng tâm của trục ảnh hưởng trực tiếp đến:

• Độ ổn định của bánh công tác.
• Độ rung của bơm.
• Nhiệt độ ổ bi.
• Độ kín tại vị trí bộ chèn và phớt dầu.
• Khả năng truyền động từ động cơ.

Trục bơm bị cong hoặc lắp lệch tâm có thể làm bánh công tác quay không đều, tăng ma sát và gây nóng ổ bi.

Cụm rôto

Cụm rôto của Bơm dầu truyền nhiệt RY25-25-160 gồm ba chi tiết chính:

• Bánh công tác.
• Trục bơm.
• Đai ốc bánh công tác.

Đây là toàn bộ phần quay chính bên trong bơm. Trục nhận chuyển động từ động cơ, bánh công tác truyền năng lượng cho dầu, còn đai ốc giữ bánh công tác ổn định trên trục.

Cụm rôto phải quay nhẹ và đều. Nếu một trong ba chi tiết bị lỏng, cong, mòn hoặc mất cân bằng, toàn bộ bơm có thể xuất hiện rung động và tiếng ồn bất thường.

Thân ổ trục

Cấu tạo thân ổ trục

Thân ổ trục nằm phía sau nắp bơm và bao quanh trục bơm. Bên trong thân ổ trục có hai ổ bi dùng để đỡ và định vị trục.

Thân ổ trục còn tạo khoang chứa dầu hoặc mỡ bôi trơn, giúp các ổ bi làm việc ổn định trong quá trình trục quay ở tốc độ cao.

Chức năng thân ổ trục

Thân ổ trục có nhiệm vụ:

• Giữ hai ổ bi đúng vị trí.
• Đỡ trục bơm và cụm rôto.
• Duy trì độ đồng tâm của trục.
• Chứa dầu và mỡ bôi trơn cho ổ bi.
• Liên kết cụm rôto với giá đỡ của bơm.

Độ chính xác của thân ổ trục ảnh hưởng trực tiếp đến vị trí làm việc của trục. Nếu thân ổ trục bị lệch hoặc biến dạng, trục bơm có thể quay không đồng tâm.

Hai ổ bi bên trong bơm

Bơm dầu truyền nhiệt RY25-25-160 sử dụng hai ổ bi lắp trong thân ổ trục. Hai ổ bi cùng đỡ trục nhưng có vị trí và phương thức bôi trơn khác nhau.

Ổ bi phía bánh công tác

Ổ bi phía bánh công tác nằm gần thân bơm. Bộ phận này đỡ phần trục gần bánh công tác và giúp hạn chế độ lệch của rôto khi bánh công tác quay.

Mặt có nắp chắn bụi của ổ bi được lắp quay về phía bánh công tác. Khoang ổ bi phía này sử dụng dầu tải nhiệt sạch làm dầu bôi trơn.

Ổ bi phía bánh công tác chịu ảnh hưởng nhiệt lớn hơn vì nằm gần buồng chứa dầu nóng. Vì vậy, dầu bôi trơn và ống dẫn dầu đóng vai trò quan trọng trong việc giảm ma sát và ổn định nhiệt độ.

Ổ bi phía khớp nối

Ổ bi phía khớp nối nằm gần đầu trục kết nối với động cơ. Bộ phận này đỡ phần sau của trục và phối hợp với ổ bi phía bánh công tác để giữ trục ổn định.

Ổ bi phía khớp nối sử dụng mỡ bôi trơn. Lượng mỡ được bố trí trong khoang giữa ổ bi và vỏ ổ, giúp giảm ma sát khi trục quay.

Hai ổ bi phải làm việc đồng đều. Nếu một ổ bi bị mòn hoặc có độ rơ lớn, trục sẽ mất ổn định và làm tăng tải lên ổ bi còn lại.

Nắp chặn ổ trục

Nắp chặn ổ trục được lắp ở đầu thân ổ trục. Bộ phận này có nhiệm vụ giữ ổ bi tại đúng vị trí và khép kín khoang bôi trơn.

Nắp chặn giúp:

• Ngăn ổ bi dịch chuyển dọc trục.
• Giữ dầu hoặc mỡ bôi trơn bên trong khoang ổ trục.
• Hạn chế bụi và dị vật đi vào ổ bi.
• Bảo vệ đầu cụm ổ trục.

Nắp chặn phải được lắp đều và siết chắc. Nếu lắp lệch, ổ bi có thể bị ép không đều hoặc sai vị trí làm việc.

Ống dẫn dầu

Ống dẫn dầu là bộ phận thuộc hệ thống bôi trơn bên trong Bơm dầu truyền nhiệt RY25-25-160. Ống này dẫn dầu bôi trơn đến khu vực ổ bi cần được bôi trơn.

Dầu bôi trơn tạo một lớp ngăn cách giữa các bề mặt chuyển động của ổ bi, từ đó giảm ma sát và hạn chế tăng nhiệt.

Ống dẫn dầu phải thông thoáng, không bị tắc hoặc móp. Nếu dầu không đến được ổ bi, ổ bi có thể làm việc trong tình trạng thiếu bôi trơn và nhanh chóng bị nóng.

Bộ chèn làm kín

Vị trí bộ chèn làm kín

Bộ chèn làm kín được lắp trong buồng làm kín trên nắp bơm, bao quanh trục bơm.

Đây là vị trí mà trục quay đi từ buồng bơm chứa dầu truyền nhiệt sang phía thân ổ trục. Do có khe hở giữa phần quay và phần tĩnh, bộ chèn được sử dụng để hạn chế dầu đi theo trục ra ngoài.

Chức năng bộ chèn làm kín

Bộ chèn làm kín có nhiệm vụ:

• Hạn chế dầu truyền nhiệt rò rỉ dọc theo trục.
• Tạo lớp làm kín quanh bề mặt trục.
• Phân cách buồng dầu nóng với khu vực ổ trục.
• Cho phép trục tiếp tục quay trong khi vẫn duy trì khả năng làm kín.

Bộ chèn phải có độ ép phù hợp. Nếu ép quá chặt, ma sát giữa bộ chèn và trục tăng lên. Nếu quá lỏng, dầu truyền nhiệt có thể rò rỉ nhiều tại vị trí trục.

Phớt dầu

Phớt dầu được lắp trong cụm ổ trục và kết hợp với bộ chèn để tăng khả năng làm kín.

Phớt dầu ôm quanh trục bơm, tạo ra vùng tiếp xúc ngăn dầu hoặc chất bôi trơn đi qua khe hở giữa trục và thân ổ trục.

Chức năng chính của phớt dầu gồm:

• Giữ dầu bôi trơn trong khoang ổ trục.
• Hạn chế dầu truyền nhiệt đi vào ổ bi.
• Ngăn bụi và dị vật xâm nhập vào cụm ổ trục.
• Bảo vệ ổ bi và các bề mặt làm việc của trục.

Mép phớt dầu phải tiếp xúc đều với trục. Phớt bị mòn, biến dạng hoặc lắp sai vị trí sẽ làm giảm khả năng làm kín.

Giá đỡ

Giá đỡ nằm giữa thân bơm và bệ máy, đồng thời liên kết với thân ổ trục. Đây là bộ phận giữ toàn bộ cụm bơm ở vị trí ổn định.

Giá đỡ có nhiệm vụ:

• Đỡ trọng lượng thân bơm và cụm ổ trục.
• Giữ trục bơm đúng độ cao.
• Duy trì vị trí tương đối giữa thân bơm và động cơ.
• Tăng độ cứng vững cho toàn bộ cụm máy.
• Hỗ trợ hạn chế biến dạng khi bơm làm việc với dầu nóng.

Giá đỡ phải được lắp chắc chắn trên bệ. Nếu giá đỡ bị lỏng hoặc lệch, độ đồng tâm giữa trục bơm và trục động cơ sẽ bị ảnh hưởng.

Sự liên kết giữa các bộ phận bên trong Bơm dầu truyền nhiệt RY25-25-160

Các bộ phận bên trong Bơm dầu truyền nhiệt RY25-25-160 được sắp xếp theo một chuỗi truyền động thống nhất.

Động cơ truyền chuyển động đến trục bơm. Trục làm bánh công tác quay. Bánh công tác tiếp nhận dầu tại cửa hút, truyền năng lượng cho dầu và đẩy dầu ra phía ngoài. Thân bơm thu dòng dầu và dẫn đến cửa xả.

Trong quá trình đó, hai ổ bi đỡ và giữ trục đúng vị trí. Thân ổ trục bảo vệ ổ bi và chứa chất bôi trơn. Bộ chèn cùng phớt dầu làm kín khu vực trục đi qua nắp bơm. Giá đỡ giữ toàn bộ cụm bơm ổn định trên bệ máy.

Chỉ khi tất cả các bộ phận được lắp đúng vị trí, cụm rôto mới quay đồng tâm và Bơm dầu truyền nhiệt RY25-25-160 mới đạt được lưu lượng, cột áp theo thiết kế.

Cấu tạo chi tiết các bộ phận bên trong Bơm dầu truyền nhiệt RY25-25-160 gồm thân bơm, nắp bơm, bánh công tác, đai ốc bánh công tác, trục bơm, thân ổ trục, hai ổ bi, nắp chặn ổ trục, ống dẫn dầu, bộ chèn làm kín, phớt dầu và giá đỡ.

Bánh công tác và trục bơm tạo thành phần quay chính. Thân bơm và nắp bơm tạo thành buồng làm việc. Hai ổ bi giữ trục ổn định, còn bộ chèn và phớt dầu hạn chế dầu rò rỉ theo trục. Thân ổ trục, ống dẫn dầu và giá đỡ giúp duy trì khả năng bôi trơn, độ đồng tâm và độ chắc chắn của toàn bộ cụm bơm.

Sự phối hợp chính xác giữa các bộ phận bên trong là yếu tố quyết định khả năng làm việc ổn định của Bơm dầu truyền nhiệt RY25-25-160 ở lưu lượng 3 m³/h, cột áp 27 m và tốc độ 2.900 vòng/phút.

Nguyên lý lực ly tâm áp dụng trên Bơm dầu truyền nhiệt RY25-25-160

Khái quát nguyên lý lực ly tâm trên bơm RY25-25-160

Nguyên lý lực ly tâm áp dụng trên Bơm dầu truyền nhiệt RY25-25-160 là quá trình sử dụng chuyển động quay của bánh công tác để truyền năng lượng cho dầu tải nhiệt. Khi bánh công tác quay với tốc độ 2.900 vòng/phút, dầu được hút vào vùng tâm bánh công tác, sau đó được các cánh bơm dẫn hướng và đẩy dần ra phía mép ngoài.

Trong quá trình di chuyển từ tâm ra ngoài, vận tốc của dầu tăng lên. Dòng dầu có vận tốc cao tiếp tục đi vào thân bơm, tại đây một phần động năng được chuyển đổi thành áp năng. Nhờ đó, Bơm dầu truyền nhiệt RY25-25-160 tạo ra lưu lượng 3 m³/h và cột áp 27 m.

Các thông số làm việc chính của bơm gồm:

• Lưu lượng: 3 m³/h
• Cột áp: 27 m
• Công suất động cơ: 1,5 kW
• Tốc độ quay: 2.900 vòng/phút

Quá trình tạo lực ly tâm trong Bơm dầu truyền nhiệt RY25-25-160

Dầu truyền nhiệt đi vào tâm bánh công tác

Khi Bơm dầu truyền nhiệt RY25-25-160 hoạt động, dầu từ đường ống hút đi vào khu vực trung tâm của bánh công tác. Đây là vùng có áp suất thấp hơn so với cửa xả.

Bánh công tác quay liên tục làm lượng dầu tại tâm được đưa ra phía ngoài. Khi dầu tại tâm bánh công tác bị đẩy đi, một vùng áp suất thấp được hình thành, tạo điều kiện để dầu mới từ đường hút tiếp tục đi vào bơm.

Quá trình này diễn ra liên tục, tạo thành dòng tuần hoàn ổn định từ cửa hút, qua bánh công tác và đi ra cửa xả.

Bánh công tác truyền năng lượng cho dầu

Động cơ công suất 1,5 kW làm trục bơm và bánh công tác quay với tốc độ 2.900 vòng/phút. Khi bánh công tác quay, các cánh bơm tiếp xúc trực tiếp với dầu và truyền chuyển động quay cho dòng dầu.

Dầu nằm giữa các cánh bơm sẽ chuyển động theo bánh công tác. Do tác động của chuyển động quay, dầu được dẫn từ vùng tâm có bán kính nhỏ đến vùng mép ngoài có bán kính lớn hơn.

Đây là giai đoạn quan trọng nhất trong nguyên lý lực ly tâm áp dụng trên Bơm dầu truyền nhiệt RY25-25-160. Năng lượng cơ học từ động cơ được truyền qua trục bơm đến bánh công tác, sau đó chuyển thành năng lượng của dòng dầu.

Dầu được đẩy ra mép ngoài bánh công tác

Khi di chuyển ra mép ngoài bánh công tác, dầu đạt vận tốc lớn hơn so với khi mới đi vào tâm bơm. Tác động ly tâm làm dầu có xu hướng rời khỏi bánh công tác theo phương hướng ra ngoài.

Dòng dầu sau đó được đưa vào khoang dẫn dòng của thân bơm. Lượng dầu liên tục rời khỏi bánh công tác tạo nên dòng chảy ổn định và duy trì khả năng hút dầu tại cửa vào.

Nhờ quá trình này, Bơm dầu truyền nhiệt RY25-25-160 có thể vận chuyển liên tục 3 m³ dầu trong một giờ tại điểm làm việc thiết kế.

Quá trình chuyển đổi vận tốc thành cột áp 27 m

Dầu rời bánh công tác với vận tốc cao nhưng chưa tạo ra toàn bộ áp suất cần thiết cho hệ thống. Khi dòng dầu đi vào thân bơm, tiết diện dòng chảy được mở rộng dần, làm vận tốc của dầu giảm xuống.

Sự giảm vận tốc giúp chuyển đổi một phần động năng thành áp năng. Áp năng này tạo ra cột áp 27 m tại cửa xả của Bơm dầu truyền nhiệt RY25-25-160.

Cột áp 27 m thể hiện khả năng cung cấp năng lượng của bơm để dòng dầu có thể thắng được:

• Tổn thất ma sát trong đường ống
• Trở lực tại các van và phụ kiện
• Trở lực của thiết bị gia nhiệt
• Chênh lệch độ cao trong hệ thống
• Áp suất yêu cầu tại vị trí sử dụng

Như vậy, nguyên lý lực ly tâm không chỉ làm dầu chuyển động mà còn giúp tạo ra áp suất cần thiết để dầu tuần hoàn trong toàn bộ hệ thống.

Vai trò của tốc độ quay 2.900 vòng/phút

Tốc độ quay quyết định mức năng lượng truyền cho dầu

Tốc độ quay 2.900 vòng/phút ảnh hưởng trực tiếp đến khả năng tạo lực ly tâm của Bơm dầu truyền nhiệt RY25-25-160. Bánh công tác quay càng nhanh thì vận tốc dầu tại mép ngoài bánh công tác càng lớn.

Ở tốc độ thiết kế, bánh công tác tạo ra đủ năng lượng để bơm đạt lưu lượng 3 m³/h và cột áp 27 m. Nếu tốc độ quay thấp hơn, năng lượng truyền cho dầu giảm, dẫn đến lưu lượng và cột áp không đạt yêu cầu.

Ngược lại, nếu tốc độ quay cao hơn thiết kế, tải trọng lên bánh công tác, trục bơm và động cơ sẽ tăng. Vì vậy, bơm cần được vận hành đúng tốc độ định mức 2.900 vòng/phút.

Chiều quay ảnh hưởng trực tiếp đến lực ly tâm

Cánh của bánh công tác được thiết kế theo một chiều quay xác định. Khi bánh công tác quay đúng chiều, các cánh bơm có thể tiếp nhận dầu tại tâm và dẫn dầu ra mép ngoài một cách hiệu quả.

Nếu động cơ quay ngược chiều, bánh công tác vẫn quay nhưng không truyền năng lượng đúng theo thiết kế. Khi đó, lực ly tâm tạo ra không đủ để bơm đạt lưu lượng 3 m³/h và cột áp 27 m.

Do đó, kiểm tra đúng chiều quay là điều kiện cần thiết để nguyên lý lực ly tâm áp dụng trên Bơm dầu truyền nhiệt RY25-25-160 phát huy hiệu quả.

Vai trò của bánh công tác trong việc tạo lực ly tâm

Bánh công tác là bộ phận trực tiếp tạo ra chuyển động ly tâm cho dòng dầu. Hình dạng, đường kính và góc nghiêng của cánh bơm quyết định cách dầu đi từ tâm ra mép ngoài.

Khi bánh công tác hoạt động bình thường, dầu được phân bố đều giữa các cánh bơm. Dòng dầu được gia tốc liên tục và rời bánh công tác với vận tốc ổn định.

Nếu bánh công tác bị tắc, bám cặn hoặc mài mòn, dòng chảy giữa các cánh sẽ bị cản trở. Năng lượng truyền cho dầu giảm, làm lưu lượng và cột áp thực tế thấp hơn thông số thiết kế.

Vì vậy, khả năng tạo lực ly tâm của Bơm dầu truyền nhiệt RY25-25-160 phụ thuộc lớn vào tình trạng của bánh công tác.

Điều kiện để lực ly tâm được hình thành ổn định

Thân bơm phải có đầy dầu

Bơm ly tâm không thể tạo dòng chảy ổn định nếu bên trong thân bơm chỉ có không khí. Khối lượng riêng của không khí thấp hơn nhiều so với dầu truyền nhiệt nên bánh công tác không tạo được chênh lệch áp suất cần thiết.

Trước khi khởi động Bơm dầu truyền nhiệt RY25-25-160, thân bơm và đường hút cần được điền đầy dầu. Không khí trong buồng bơm phải được thoát ra ngoài để bánh công tác có thể tác động trực tiếp lên dầu ngay khi bắt đầu quay.

Dòng dầu vào cửa hút phải liên tục

Nguyên lý lực ly tâm chỉ hoạt động ổn định khi dầu được cung cấp liên tục đến tâm bánh công tác. Nếu đường hút bị tắc, van hút đóng hoặc đường ống lọt khí, lượng dầu đi vào bánh công tác sẽ không đủ.

Khi đó, dòng chảy bị gián đoạn, áp suất cửa xả dao động và bơm không đạt được lưu lượng 3 m³/h.

Bánh công tác phải quay đúng tốc độ

Tốc độ quay ổn định ở mức 2.900 vòng/phút giúp bánh công tác truyền đủ năng lượng cho dầu. Tốc độ không ổn định sẽ làm lực ly tâm thay đổi, khiến lưu lượng và áp suất tại cửa xả dao động.

Động cơ, trục bơm và khớp nối cần truyền chuyển động đồng đều để bánh công tác không bị rung hoặc mất tốc độ trong quá trình làm việc.

Mối liên hệ giữa lực ly tâm, lưu lượng và cột áp

Trong Bơm dầu truyền nhiệt RY25-25-160, lực ly tâm do bánh công tác tạo ra quyết định trực tiếp đến lưu lượng và cột áp.

Lưu lượng 3 m³/h thể hiện lượng dầu được bánh công tác đưa từ cửa hút sang cửa xả trong một giờ. Cột áp 27 m thể hiện mức năng lượng mà bơm truyền cho dòng dầu để thắng trở lực của hệ thống.

Hai thông số này được hình thành đồng thời nhưng không hoàn toàn độc lập. Khi trở lực đường ống tăng, lưu lượng thực tế có thể giảm. Khi trở lực giảm, lưu lượng có thể tăng nhưng tải làm việc của động cơ cũng có thể thay đổi.

Vì vậy, nguyên lý lực ly tâm áp dụng trên Bơm dầu truyền nhiệt RY25-25-160 đạt hiệu quả tốt nhất khi bơm hoạt động gần điểm thiết kế 3 m³/h và 27 m.

Nguyên lý lực ly tâm áp dụng trên Bơm dầu truyền nhiệt RY25-25-160 bắt đầu từ việc động cơ 1,5 kW làm bánh công tác quay với tốc độ 2.900 vòng/phút. Dầu truyền nhiệt đi vào tâm bánh công tác, được các cánh bơm truyền năng lượng và đẩy ra phía mép ngoài.

Dòng dầu rời bánh công tác với vận tốc cao, sau đó đi vào thân bơm để chuyển đổi một phần động năng thành áp năng. Quá trình này giúp Bơm dầu truyền nhiệt RY25-25-160 tạo ra lưu lượng 3 m³/h và cột áp 27 m.

Để nguyên lý lực ly tâm hoạt động ổn định, bơm phải có đầy dầu, bánh công tác quay đúng chiều, tốc độ được duy trì ở mức thiết kế và dòng dầu tại cửa hút không bị gián đoạn. Đây là những yếu tố trực tiếp quyết định khả năng tạo lưu lượng và cột áp của Bơm dầu truyền nhiệt RY25-25-160.
