Nguyên lý hoạt động ly tâm của bơm dầu truyền nhiệt RY40-25-160

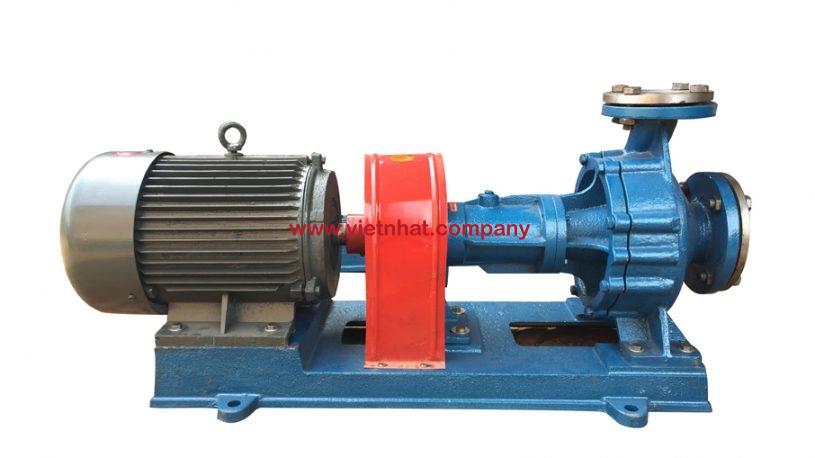

Bơm dầu truyền nhiệt RY40-25-160 hoạt động theo nguyên lý ly tâm. Động cơ làm bánh công tác quay với tốc độ 2.900 vòng/phút, tạo ra sự chênh lệch áp suất giữa tâm và mép ngoài bánh công tác. Nhờ đó, dầu truyền nhiệt được hút vào tâm bánh công tác, nhận năng lượng, chuyển động ra phía ngoài và được đẩy vào đường ống.

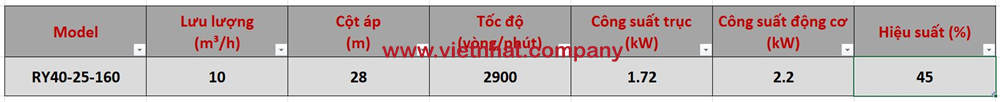

Bơm có lưu lượng 10 m³/h, cột áp 28 m và sử dụng động cơ công suất 2,2 kW. Các thông số này thể hiện khả năng tuần hoàn dầu truyền nhiệt của bơm trong hệ thống gia nhiệt.
Quá trình tạo lực ly tâm trong bơm RY40-25-160
Lực ly tâm được hình thành khi bánh công tác quay quanh trục bơm. Dầu truyền nhiệt đi vào khu vực trung tâm của bánh công tác và tiếp xúc với các cánh dẫn đang quay.
Dưới tác động của cánh bánh công tác, dầu bắt đầu chuyển động quay theo. Khi tốc độ quay tăng lên, dầu có xu hướng dịch chuyển từ tâm bánh công tác ra phía mép ngoài. Quá trình này tạo ra dòng dầu liên tục đi qua bơm.
Dầu đi vào tâm bánh công tác
Trước khi bơm vận hành, thân bơm và đường hút phải có đầy dầu truyền nhiệt. Khi bánh công tác bắt đầu quay, lượng dầu nằm ở tâm bánh công tác được đưa ra phía ngoài.
Việc dầu liên tục rời khỏi khu vực trung tâm làm áp suất tại tâm bánh công tác giảm xuống. Áp suất trong đường hút lúc này cao hơn áp suất tại tâm bánh công tác, tạo ra chênh lệch áp suất.
Nhờ chênh lệch này, dầu truyền nhiệt từ đường hút được đẩy vào tâm bánh công tác. Vì vậy, bơm ly tâm không hút dầu bằng cách kéo trực tiếp mà tạo vùng áp suất thấp để dầu tự đi vào bơm.
Bánh công tác truyền năng lượng cho dầu
Động cơ công suất 2,2 kW truyền chuyển động quay đến trục bơm. Trục bơm tiếp tục làm bánh công tác quay với tốc độ 2.900 vòng/phút.
Các cánh dẫn trên bánh công tác tác động lên dầu và làm tăng vận tốc của dòng dầu. Dầu nhận cơ năng từ động cơ thông qua bánh công tác, sau đó chuyển động nhanh dần từ tâm ra mép ngoài.
Bánh công tác là bộ phận trực tiếp tạo ra nguyên lý hoạt động ly tâm của bơm dầu truyền nhiệt RY40-25-160. Nếu bánh công tác không quay đúng tốc độ hoặc quay sai chiều, dầu sẽ không nhận đủ năng lượng, làm lưu lượng và cột áp của bơm giảm xuống.
Dầu chuyển động ra mép ngoài bánh công tác
Khi dầu quay cùng bánh công tác, lực ly tâm làm dầu dịch chuyển ra xa tâm quay. Vận tốc của dầu tăng dần khi dầu tiến gần đến mép ngoài bánh công tác.
Tại mép ngoài, dầu có vận tốc và năng lượng lớn hơn so với lúc mới đi vào tâm bánh công tác. Dầu sau đó rời khỏi bánh công tác và đi vào buồng dẫn của thân bơm.
Sự chuyển động liên tục từ tâm ra mép ngoài tạo ra hai vùng áp suất khác nhau:
- Vùng áp suất thấp tại tâm bánh công tác.
- Vùng áp suất cao hơn tại mép ngoài bánh công tác.
Chênh lệch áp suất này giúp duy trì quá trình hút và đẩy dầu liên tục.
Quá trình chuyển đổi vận tốc thành áp suất
Sau khi rời khỏi bánh công tác, dầu truyền nhiệt có vận tốc cao nhưng chưa thể đi ngay vào hệ thống một cách ổn định. Dòng dầu phải đi qua phần buồng dẫn trong thân bơm.
Buồng dẫn có nhiệm vụ thu gom dầu từ mép ngoài bánh công tác và hướng dầu về cửa xả. Khi dòng dầu đi qua khu vực này, vận tốc của dầu giảm dần và một phần động năng được chuyển thành áp năng.
Vai trò của thân bơm
Thân bơm tiếp nhận dòng dầu có vận tốc cao từ bánh công tác. Hình dạng buồng dẫn giúp dòng dầu chuyển động ổn định hơn trước khi đi ra cửa xả.
Trong quá trình này, năng lượng vận tốc mà dầu nhận được từ bánh công tác được chuyển thành áp suất. Áp suất được tạo ra giúp dầu thắng trở lực của đường ống và thiết bị trong hệ thống tuần hoàn.
Sự hình thành cột áp 28 m
Cột áp 28 m thể hiện mức năng lượng mà bơm RY40-25-160 truyền cho dòng dầu. Đây không chỉ là chiều cao nâng dầu theo phương thẳng đứng mà còn thể hiện khả năng thắng tổng trở lực của hệ thống.
Tổng trở lực có thể xuất hiện tại:
- Đường ống dẫn dầu.
- Van và phụ kiện đường ống.
- Các đoạn co, thu hoặc mở rộng.
- Thiết bị gia nhiệt.
- Thiết bị trao đổi nhiệt.
Nhờ quá trình chuyển đổi động năng thành áp suất, bơm có thể duy trì dòng dầu với lưu lượng 10 m³/h trong hệ thống.
Chu trình tuần hoàn dầu truyền nhiệt
Nguyên lý hoạt động ly tâm của bơm dầu truyền nhiệt RY40-25-160 diễn ra liên tục theo một chu trình khép kín.
Bước 1: Dầu đi vào cửa hút
Dầu từ đường ống hút đi vào khu vực tâm bánh công tác do sự chênh lệch áp suất giữa đường hút và tâm bánh công tác.
Bước 2: Bánh công tác làm dầu quay
Động cơ làm trục và bánh công tác quay. Các cánh dẫn truyền năng lượng cho dầu, khiến dầu chuyển động quay với tốc độ cao.
Bước 3: Lực ly tâm đẩy dầu ra ngoài
Dầu dịch chuyển từ tâm ra mép ngoài bánh công tác dưới tác động của lực ly tâm. Tại đây, dầu có vận tốc và năng lượng lớn hơn.
Bước 4: Thân bơm làm tăng áp suất
Dòng dầu đi vào buồng dẫn của thân bơm. Một phần vận tốc được chuyển thành áp suất, giúp dầu có khả năng đi qua đường ống và các thiết bị trong hệ thống.
Bước 5: Dầu đi ra cửa xả
Dầu được đẩy qua cửa xả với lưu lượng khoảng 10 m³/h và cột áp 28 m tại điều kiện làm việc thiết kế.
Sau khi đi qua thiết bị sử dụng nhiệt, dầu quay lại đường hút của bơm và tiếp tục một chu trình mới.
Sự chuyển đổi năng lượng trong bơm
Nguyên lý hoạt động ly tâm của bơm dầu truyền nhiệt RY40-25-160 là quá trình chuyển đổi năng lượng liên tục.
Từ điện năng thành cơ năng
Động cơ sử dụng điện năng để tạo ra chuyển động quay. Công suất động cơ 2,2 kW cung cấp năng lượng cần thiết để quay trục và bánh công tác.
Từ cơ năng thành động năng
Bánh công tác quay và truyền cơ năng cho dầu. Dầu tăng vận tốc khi chuyển động từ tâm ra mép ngoài bánh công tác.
Từ động năng thành áp năng
Khi dầu đi vào buồng dẫn của thân bơm, vận tốc giảm và áp suất tăng. Áp suất này giúp dầu di chuyển qua toàn bộ hệ thống tuần hoàn.
Như vậy, chuỗi chuyển đổi năng lượng của bơm có thể mô tả như sau:
Điện năng → cơ năng quay → động năng của dầu → áp năng của dòng dầu.
Ảnh hưởng của tốc độ quay đến lực ly tâm
Tốc độ quay 2.900 vòng/phút có vai trò trực tiếp trong việc hình thành lực ly tâm.
Khi bánh công tác quay đúng tốc độ, dầu nhận đủ năng lượng để bơm đạt lưu lượng 10 m³/h và cột áp 28 m. Nếu tốc độ quay giảm, lực ly tâm cũng giảm, làm giảm vận tốc và áp suất của dòng dầu.
Ngược lại, nếu tốc độ quay vượt quá thiết kế, lưu lượng, cột áp và công suất tiêu thụ có thể tăng lên, gây quá tải cho động cơ và làm bơm hoạt động không ổn định.
Vì vậy, tốc độ quay của bánh công tác phải được duy trì đúng mức thiết kế để nguyên lý hoạt động ly tâm của bơm dầu truyền nhiệt RY40-25-160 đạt hiệu quả.
Ảnh hưởng của chiều quay bánh công tác
Chiều quay của bánh công tác phải phù hợp với hướng thiết kế của các cánh dẫn. Khi bánh công tác quay đúng chiều, cánh dẫn có thể tiếp nhận dầu tại tâm và đẩy dầu ra mép ngoài.
Nếu bánh công tác quay ngược chiều, các cánh dẫn không thể truyền năng lượng cho dầu theo đúng hướng. Bơm vẫn có thể quay nhưng lực ly tâm tạo ra không đạt yêu cầu, dẫn đến:
- Lưu lượng dầu thấp.
- Cột áp không đạt 28 m.
- Áp suất cửa xả yếu.
- Dòng dầu tuần hoàn không ổn định.
Do đó, kiểm tra chiều quay là điều kiện quan trọng để bơm thực hiện đúng nguyên lý hoạt động ly tâm.
Điều kiện để quá trình ly tâm diễn ra liên tục
Bơm RY40-25-160 chỉ tạo được dòng dầu ổn định khi thân bơm luôn có đầy môi chất.
Không được để bơm thiếu dầu
Nếu trong thân bơm có nhiều không khí, bánh công tác sẽ quay trong môi trường có khối lượng riêng thấp. Khi đó, bơm không tạo được chênh lệch áp suất đủ lớn để hút dầu vào.
Hiện tượng này khiến bơm không lên dầu hoặc lưu lượng rất nhỏ. Vì vậy, trước khi khởi động cần bảo đảm thân bơm và đường hút đã được điền đầy dầu truyền nhiệt.
Đường hút phải kín
Nếu đường hút bị hở, không khí có thể đi vào bơm. Hỗn hợp dầu và không khí làm dòng chảy qua bánh công tác bị gián đoạn, khiến lực ly tâm không được tạo ra ổn định.
Đường hút kín giúp duy trì cột dầu liên tục từ hệ thống đến tâm bánh công tác.
Dòng dầu phải được duy trì
Khi bánh công tác quay, dầu phải liên tục đi vào cửa hút và đi ra cửa xả. Nếu van hút bị đóng hoặc đường hút bị tắc, tâm bánh công tác không được cấp đủ dầu.
Nếu van xả đóng quá lâu, dầu bị giữ lại trong thân bơm và tuần hoàn nội bộ. Năng lượng từ bánh công tác có thể chuyển thành nhiệt, làm nhiệt độ dầu và thân bơm tăng lên.
Mối liên hệ giữa lưu lượng, cột áp và lực ly tâm
Lưu lượng 10 m³/h và cột áp 28 m là kết quả trực tiếp của quá trình tạo lực ly tâm và chuyển đổi năng lượng bên trong bơm.
Lưu lượng 10 m³/h
Lưu lượng thể hiện thể tích dầu mà bơm có thể vận chuyển trong một giờ. Khả năng tạo lưu lượng phụ thuộc vào kích thước bánh công tác, tốc độ quay, hình dạng cánh dẫn và mức độ thông thoáng của đường ống.
Khi bánh công tác quay ổn định ở 2.900 vòng/phút, dòng dầu liên tục được đưa từ tâm ra mép ngoài, tạo ra lưu lượng tuần hoàn khoảng 10 m³/h tại điểm làm việc thiết kế.
Cột áp 28 m
Cột áp thể hiện mức năng lượng áp suất mà bơm tạo ra cho dòng dầu. Cột áp được hình thành khi bánh công tác làm tăng vận tốc của dầu và thân bơm chuyển một phần vận tốc đó thành áp suất.
Nếu đường ống có trở lực quá lớn, điểm làm việc của bơm thay đổi và lưu lượng thực tế có thể thấp hơn 10 m³/h. Nếu trở lực hệ thống quá nhỏ, lưu lượng có thể tăng nhưng công suất tiêu thụ cũng tăng theo.
Nguyên lý hoạt động ly tâm của bơm dầu truyền nhiệt RY40-25-160 dựa trên chuyển động quay của bánh công tác. Động cơ công suất 2,2 kW làm bánh công tác quay với tốc độ 2.900 vòng/phút, tạo vùng áp suất thấp tại tâm và vùng áp suất cao hơn tại mép ngoài bánh công tác.
Dầu truyền nhiệt đi vào tâm bánh công tác, nhận năng lượng từ các cánh dẫn và chuyển động ra phía ngoài dưới tác động của lực ly tâm. Sau khi rời bánh công tác, dầu đi qua buồng dẫn của thân bơm, tại đây một phần động năng được chuyển thành áp suất trước khi dầu đi ra cửa xả.
Quá trình này diễn ra liên tục, giúp bơm RY40-25-160 tạo lưu lượng 10 m³/h và cột áp 28 m. Để nguyên lý hoạt động ly tâm được duy trì ổn định, bơm cần có đầy dầu, bánh công tác quay đúng chiều, đúng tốc độ và dòng dầu qua cửa hút không bị gián đoạn.
