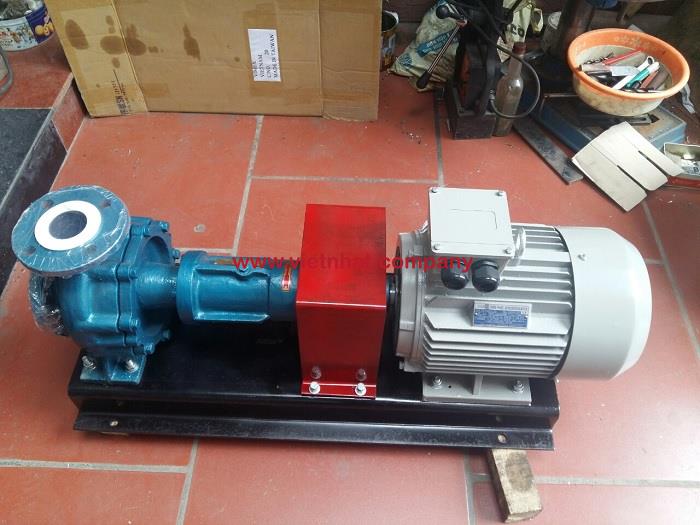

Bơm dầu truyền nhiệt RY50-32-200 công suất 5.5 kW, lưu lượng 18 m³/h, tốc độ 2900 vòng/phút, cột áp 50 m

Chi tiết cấu tạo cơ khí của dòng Bơm dầu truyền nhiệt RY50-32-200

Chi tiết cấu tạo cơ khí của dòng Bơm dầu truyền nhiệt RY50-32-200 được xây dựng theo kết cấu bơm ly tâm trục ngang, dạng đỡ một phía, trong đó cụm thủy lực, cụm rôto, cụm ổ trục, bộ làm kín và hệ thống truyền động được bố trí liên tiếp trên cùng một trục. Cách bố trí này tạo thành một cụm cơ khí tương đối gọn, đồng thời thuận tiện cho việc căn chỉnh, tháo lắp và bảo dưỡng trong quá trình sử dụng.

Ở model RY50-32-200, ký hiệu 50 thể hiện đường kính danh nghĩa cửa hút 50 mm, 32 là đường kính danh nghĩa cửa xả 32 mm và 200 là đường kính ngoài danh nghĩa của bánh công tác 200 mm. Đây là những thông số liên quan trực tiếp đến kết cấu phần đầu bơm.

Kết cấu tổng thể của Bơm dầu truyền nhiệt RY50-32-200

Về cơ khí, Bơm dầu truyền nhiệt RY50-32-200 gồm các bộ phận chính là thân bơm, nắp bơm, bánh công tác, đai ốc bánh công tác, trục bơm, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín.

Các bộ phận được bố trí theo chiều từ đầu hút về phía động cơ. Phía trước là thân bơm và bánh công tác, tiếp theo là nắp bơm và khu vực làm kín trục, phía sau là thân ổ trục, hệ thống ổ bi, khớp nối và động cơ.

Kết cấu này giúp đường truyền mô-men được thực hiện trực tiếp từ động cơ qua khớp nối đến trục bơm và bánh công tác, hạn chế số lượng bộ phận truyền động trung gian.

Cụm thân bơm RY50-32-200

Cụm thân bơm gồm thân bơm và nắp bơm, tạo thành phần chính bao quanh bánh công tác và hình thành khoang dẫn dầu.

Thân bơm

Thân bơm là chi tiết cơ khí chịu trách nhiệm tạo khoang làm việc cho bánh công tác và định hướng dòng dầu từ cửa hút đến cửa xả.

Bơm RY50-32-200 có cửa hút bố trí theo hướng trục, tức dầu truyền nhiệt đi vào khu vực tâm bánh công tác theo hướng gần trùng với đường tâm của trục bơm. Cửa xả được bố trí theo hướng tâm và hướng lên trên theo phương thẳng đứng.

Kiểu bố trí này tạo nên kết cấu đặc trưng của dòng RY, trong đó đầu hút nằm phía trước bơm còn đường xả được đưa lên phía trên thân bơm.

Nắp bơm

Nắp bơm được bố trí phía sau thân bơm, giữa khoang bánh công tác và cụm ổ trục. Chi tiết này vừa đóng kín phần sau của khoang bơm vừa tạo vị trí lắp đặt hệ thống làm kín quanh trục.

Nắp bơm được liên kết với thân bơm bằng bu lông. Khi cần sửa chữa, có thể tháo liên kết này để rút cụm nắp bơm, rôto và thân ổ trục khỏi thân bơm.

Đặc điểm này giúp việc tiếp cận bánh công tác, trục và bộ làm kín thuận tiện hơn khi bảo dưỡng.

Cụm rôto của Bơm dầu truyền nhiệt RY50-32-200

Cụm rôto là bộ phận quay trung tâm trong cấu tạo cơ khí của Bơm dầu truyền nhiệt RY50-32-200, gồm bánh công tác, trục bơm và đai ốc giữ bánh công tác.

Bánh công tác

Bánh công tác được lắp ở đầu trục bơm và là bộ phận trực tiếp nhận mô-men quay từ trục.

Đối với RY50-32-200, đường kính ngoài danh nghĩa của bánh công tác theo quy ước model là 200 mm.

Khi bánh công tác quay, dầu truyền nhiệt đi vào khu vực tâm bánh, sau đó được chuyển động ra phía ngoài trước khi đi vào đường xả của thân bơm.

Do bánh công tác quay ở tốc độ cao, độ chính xác khi lắp bánh lên trục có ảnh hưởng trực tiếp đến độ cân bằng của toàn bộ cụm rôto. Bánh công tác cần được giữ chắc chắn trên trục để tránh hiện tượng dịch chuyển hoặc rung trong quá trình vận hành.

Đai ốc bánh công tác

Đai ốc bánh công tác là chi tiết cơ khí dùng để khóa và cố định bánh công tác trên trục.

Mặc dù có kích thước nhỏ hơn nhiều so với bánh công tác và thân bơm, đây lại là bộ phận quan trọng đối với sự ổn định của cụm rôto. Khi tháo sửa bơm, đai ốc này được tháo trước khi đưa bánh công tác ra khỏi trục.

Trục bơm

Trục bơm nằm xuyên suốt phần trung tâm của cụm bơm. Một đầu trục liên kết với bánh công tác, phần giữa được đỡ bởi hệ thống ổ bi và đầu còn lại kết nối với động cơ thông qua khớp nối mềm.

Trục đảm nhiệm nhiệm vụ truyền toàn bộ mô-men xoắn từ động cơ tới bánh công tác. Vì vậy, độ đồng tâm của trục có ảnh hưởng lớn đến khả năng vận hành của Bơm dầu truyền nhiệt RY50-32-200.

Nếu trục bị lệch hoặc cụm bơm và động cơ căn chỉnh không chính xác, ổ bi sẽ phải chịu tải không đồng đều, làm tăng rung, ma sát và nhiệt độ trong quá trình vận hành.

Cụm ổ trục của Bơm dầu truyền nhiệt RY50-32-200

Cụm ổ trục là phần cơ khí có nhiệm vụ đỡ, định vị và duy trì chuyển động quay ổn định của trục.

Bơm RY sử dụng hai bộ vòng bi được bố trí bên trong thân ổ trục.

Thân ổ trục

Thân ổ trục là vỏ cơ khí bao quanh các vòng bi và một phần trục bơm. Bộ phận này tạo vị trí cố định cho ổ bi, duy trì khoảng cách giữa các điểm đỡ của trục và liên kết cụm trục với giá đỡ.

Thân ổ trục còn liên quan trực tiếp tới hệ thống bôi trơn của bơm. Việc duy trì đủ dầu hoặc mỡ bôi trơn tại khu vực này rất quan trọng đối với khả năng quay ổn định của rôto.

Ổ bi phía bánh công tác

Ổ bi phía gần bánh công tác đỡ phần trục chịu ảnh hưởng trực tiếp hơn từ cụm thủy lực phía trước.

Theo kết cấu của dòng RY, vị trí này được bôi trơn bằng dầu tải nhiệt sạch được đưa vào khoang ổ trục.

Ổ bi giúp giữ trục đúng tâm và hạn chế chuyển động hướng kính không mong muốn của rôto.

Ổ bi phía khớp nối

Ổ bi còn lại được bố trí về phía khớp nối. Vị trí này phối hợp với ổ bi phía trước để tạo thành hai điểm đỡ cho toàn bộ trục.

Ổ bi phía khớp nối sử dụng mỡ bôi trơn theo yêu cầu của kết cấu dòng RY. Lượng mỡ được bố trí trong khoang ổ nhằm duy trì màng bôi trơn và hạn chế ma sát giữa các bề mặt chuyển động.

Hai ổ bi phối hợp với nhau giúp trục duy trì đường tâm ổn định khi quay ở 2.900 vòng/phút.

Cấu tạo hệ thống làm kín trục RY50-32-200

Hệ thống làm kín nằm tại khu vực trục xuyên qua nắp bơm. Đây là vị trí cần được kiểm soát để hạn chế dầu truyền nhiệt thoát ra dọc theo trục.

Bộ chèn làm kín

Bơm RY sử dụng bộ chèn làm kín dạng packing. Packing được bố trí trong buồng làm kín xung quanh trục.

Các vòng chèn tạo bề mặt tiếp xúc quanh trục nhằm hạn chế môi chất từ bên trong thân bơm rò ra ngoài.

Kết cấu packing có ưu điểm là có thể tháo kiểm tra và thay thế riêng khi bị mòn mà không phải thay toàn bộ cụm nắp bơm.

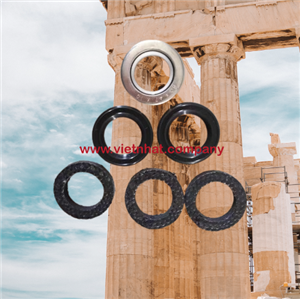

Phớt dầu chịu nhiệt

Ngoài packing, kết cấu dòng RY còn có phớt dầu cao su chịu nhiệt.

Phớt dầu được bố trí tại cụm trục nhằm hỗ trợ kiểm soát dầu và bảo vệ khu vực ổ trục. Việc kết hợp packing với phớt dầu tạo thành hệ thống làm kín nhiều lớp tại vùng trục quay.

Giá đỡ trong cấu tạo cơ khí của RY50-32-200

Bơm dầu truyền nhiệt RY50-32-200 sử dụng kết cấu đỡ một phía. Vì vậy, giá đỡ và thân ổ trục có vai trò quan trọng đối với việc duy trì vị trí của cụm rôto.

Giá đỡ nằm bên dưới cụm ổ trục và truyền tải trọng từ trục, ổ bi và các chi tiết liên quan xuống bệ máy.

Khi giá đỡ được lắp đúng vị trí và bệ bơm được cân bằng, đường tâm của trục được duy trì ổn định hơn, hạn chế rung động cơ học.

Khớp nối mềm giữa bơm và động cơ

Bơm dầu truyền nhiệt RY50-32-200 không truyền động trực tiếp bằng cách ghép cứng hai trục mà sử dụng khớp nối mềm kiểu ba chấu.

Khớp nối nằm giữa trục bơm và trục động cơ, có nhiệm vụ truyền mô-men từ động cơ sang bơm.

Kết cấu khớp nối mềm giúp hệ truyền động có độ linh hoạt nhất định, đồng thời thuận tiện hơn khi tháo động cơ hoặc tháo cụm bơm để bảo trì.

Tuy nhiên, khớp nối mềm không có nghĩa là có thể bỏ qua việc căn chỉnh. Hai trục vẫn phải được căn đồng tâm chính xác. Độ sai lệch tại vành ngoài khớp nối theo yêu cầu lắp đặt của dòng RY không được vượt quá 0,1 mm, trong khi khe hở giữa hai đầu trục khoảng 2–3 mm.

Chiều quay của cụm cơ khí RY50-32-200

Chiều quay là yếu tố liên quan trực tiếp đến cấu tạo bánh công tác và thân bơm.

Khi quan sát từ phía khớp nối, trục của Bơm dầu truyền nhiệt RY50-32-200 phải quay theo chiều kim đồng hồ.

Việc duy trì đúng chiều quay giúp bánh công tác làm việc đúng với hướng thiết kế của thân bơm. Nếu động cơ quay ngược chiều, khả năng tạo lưu lượng và cột áp của bơm sẽ không đạt đúng trạng thái thiết kế.

Bệ máy của Bơm dầu truyền nhiệt RY50-32-200

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy. Bệ tạo nền cơ khí chung cho toàn bộ cụm thiết bị gồm đầu bơm, giá đỡ, cụm ổ trục, khớp nối và động cơ.

Bệ máy có nhiệm vụ duy trì vị trí tương đối giữa bơm và động cơ. Vì vậy, khi lắp đặt cần cân bằng bệ trước khi tiến hành căn chỉnh hai trục.

Một bệ máy bị cong, nghiêng hoặc bắt bu lông không đều có thể làm thay đổi độ đồng tâm giữa bơm và động cơ, từ đó ảnh hưởng trực tiếp đến ổ bi, trục và bộ làm kín.

Cơ chế tản nhiệt trong kết cấu RY50-32-200

Một đặc điểm đáng chú ý trong chi tiết cấu tạo cơ khí của dòng Bơm dầu truyền nhiệt RY50-32-200 là cơ chế tản nhiệt tự nhiên.

Kết cấu này không phụ thuộc vào một hệ thống nước làm mát truyền thống riêng cho cụm bơm. Nhờ đó, số lượng đường ống và phụ kiện làm mát quanh bơm được giảm bớt, góp phần làm cho tổng thể cụm máy gọn hơn.

Đây là đặc điểm phù hợp với yêu cầu vận hành của một thiết bị chuyên dùng để tuần hoàn dầu tải nhiệt.

Mối liên kết giữa các bộ phận cơ khí RY50-32-200

Toàn bộ cấu tạo cơ khí của Bơm dầu truyền nhiệt RY50-32-200 hoạt động theo một chuỗi liên kết trực tiếp.

Động cơ tạo mô-men quay và truyền qua khớp nối mềm. Khớp nối làm trục bơm quay. Hai ổ bi giữ và định vị trục. Bánh công tác được cố định ở đầu trục nên quay cùng với trục.

Trong khi đó, thân bơm và nắp bơm tạo khoang làm việc cho bánh công tác; packing và phớt dầu làm kín khu vực trục; thân ổ trục và giá đỡ giữ ổn định cụm rôto; bệ máy duy trì vị trí tương quan giữa bơm và động cơ.

Sự phối hợp chính xác giữa các bộ phận này quyết định trực tiếp đến độ rung, độ ổn định và khả năng làm việc của toàn bộ cụm Bơm dầu truyền nhiệt RY50-32-200.

Chi tiết cấu tạo cơ khí của dòng Bơm dầu truyền nhiệt RY50-32-200 tập trung vào năm nhóm chính gồm cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động. Trong đó, bánh công tác được lắp trên trục, trục được đỡ bởi hai ổ bi, khu vực xuyên trục sử dụng packing kết hợp phớt dầu, còn động cơ truyền mô-men tới bơm thông qua khớp nối mềm.

Kết cấu đỡ một phía, cửa hút hướng trục, cửa xả hướng tâm thẳng đứng, hai ổ bi định vị rôto và hệ thống truyền động đồng trục tạo nên đặc điểm cơ khí cơ bản của RY50-32-200. Để kết cấu này làm việc ổn định, độ đồng tâm của trục, tình trạng ổ bi, độ chắc chắn của bánh công tác, bộ làm kín và liên kết giữa bơm với bệ máy là những vị trí cần được kiểm tra kỹ trong quá trình lắp đặt và bảo dưỡng.

Bơm dầu truyền nhiệt RY50-32-200 đóng vai trò quan trọng trong hệ thống gia nhiệt hóa chất

Trong các dây chuyền sản xuất hóa chất, quá trình gia nhiệt cần được duy trì liên tục và ổn định để bảo đảm nhiệt độ phù hợp cho phản ứng, phối trộn, cô đặc hoặc xử lý nguyên liệu. Bơm dầu truyền nhiệt RY50-32-200 đóng vai trò quan trọng trong hệ thống gia nhiệt hóa chất khi đảm nhiệm nhiệm vụ tuần hoàn dầu tải nhiệt giữa thiết bị tạo nhiệt và các thiết bị cần sử dụng nhiệt.

Với lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 tạo dòng tuần hoàn dầu nóng liên tục, giúp nhiệt lượng được vận chuyển đến đúng vị trí cần gia nhiệt trong dây chuyền.

Duy trì tuần hoàn dầu tải nhiệt liên tục

Vai trò chính của Bơm dầu truyền nhiệt RY50-32-200 trong hệ thống gia nhiệt hóa chất là tạo và duy trì dòng dầu tải nhiệt tuần hoàn. Dầu sau khi được làm nóng sẽ được bơm đưa qua đường ống đến áo gia nhiệt của bồn phản ứng, bồn khuấy, thiết bị trao đổi nhiệt hoặc các công đoạn cần sử dụng nhiệt.

Sau khi truyền một phần nhiệt lượng cho thiết bị sản xuất, dầu được đưa trở lại bộ gia nhiệt để tiếp tục nhận nhiệt và hình thành một chu trình tuần hoàn khép kín. Nhờ đó, nhiệt lượng có thể được cung cấp liên tục mà không cần đưa nguồn nhiệt trực tiếp vào hóa chất đang được xử lý.

Hỗ trợ duy trì nhiệt độ ổn định cho quá trình sản xuất

Nhiệt độ là một trong những yếu tố có ảnh hưởng lớn đến quá trình sản xuất hóa chất. Khi nhiệt độ không ổn định, tốc độ phản ứng, độ nhớt nguyên liệu, khả năng hòa tan hoặc chất lượng thành phẩm có thể bị ảnh hưởng.

RY50-32-200 duy trì dòng dầu tải nhiệt liên tục giúp lượng nhiệt được vận chuyển đều hơn tới thiết bị sử dụng nhiệt. Điều này hỗ trợ hệ thống kiểm soát nhiệt độ hoạt động ổn định, hạn chế tình trạng thiếu nhiệt hoặc nhiệt phân bố không đồng đều trong quá trình sản xuất.

Tạo cột áp để dầu nóng vượt qua trở lực đường ống

Hệ thống gia nhiệt hóa chất thường không chỉ có đường ống đơn giản mà còn bao gồm nhiều van, co nối, bộ trao đổi nhiệt, áo gia nhiệt và các thiết bị phụ trợ. Những bộ phận này tạo ra trở lực đối với dòng dầu tuần hoàn.

Với cột áp 50 m, Bơm dầu truyền nhiệt RY50-32-200 có khả năng tạo áp lực cần thiết để đưa dầu tải nhiệt lưu thông qua hệ thống. Khả năng duy trì dòng chảy trước trở lực của đường ống là yếu tố quan trọng giúp dầu nóng có thể tiếp cận liên tục đến các thiết bị cần gia nhiệt.

Đáp ứng nhu cầu tuần hoàn dầu ở nhiệt độ cao

Một đặc điểm quan trọng của hệ thống gia nhiệt hóa chất là môi chất tuần hoàn thường làm việc ở nhiệt độ cao. Vì vậy, thiết bị bơm phải phù hợp với dầu tải nhiệt nóng và duy trì khả năng vận hành trong điều kiện nhiệt độ lớn.

RY50-32-200 thuộc dòng bơm dầu truyền nhiệt chuyên dùng cho nhiệm vụ tuần hoàn môi chất nóng. Điều này giúp bơm phù hợp hơn với hệ thống gia nhiệt công nghiệp so với những loại bơm thông thường không được thiết kế cho môi trường dầu tải nhiệt nhiệt độ cao.

RY50-32-200 góp phần nâng cao hiệu quả gia nhiệt hóa chất

Giúp nhiệt được phân bố liên tục đến thiết bị

Với lưu lượng 18 m³/h, bơm tạo ra lượng dầu tuần hoàn liên tục giữa nguồn nhiệt và thiết bị tiêu thụ nhiệt. Khi lưu lượng được duy trì ổn định, nhiệt lượng cũng được vận chuyển thường xuyên hơn, hỗ trợ giảm sự chênh lệch nhiệt độ giữa các khu vực trong hệ thống.

Đặc biệt đối với bồn phản ứng hoặc thiết bị có áo gia nhiệt, dòng dầu tuần hoàn ổn định giúp bề mặt truyền nhiệt liên tục nhận được dầu nóng, từ đó hỗ trợ quá trình gia nhiệt nguyên liệu diễn ra đồng đều hơn.

Hạn chế gián đoạn quá trình cấp nhiệt

Nếu bơm tuần hoàn hoạt động không ổn định, lượng dầu nóng đưa đến thiết bị sẽ giảm hoặc bị gián đoạn. Khi đó, nhiệt độ quá trình có thể thay đổi và ảnh hưởng trực tiếp đến hoạt động của dây chuyền hóa chất.

Do vậy, Bơm dầu truyền nhiệt RY50-32-200 đóng vai trò quan trọng trong hệ thống gia nhiệt hóa chất không chỉ ở nhiệm vụ vận chuyển dầu mà còn góp phần duy trì tính liên tục của toàn bộ quá trình cấp nhiệt.

Hỗ trợ hệ thống vận hành ổn định trong thời gian dài

Trong nhiều nhà máy hóa chất, hệ thống gia nhiệt phải hoạt động liên tục trong nhiều giờ. Bơm tuần hoàn vì vậy cần duy trì lưu lượng và áp lực ổn định trong suốt thời gian dây chuyền vận hành.

RY50-32-200 với động cơ 5,5 kW và tốc độ 2.900 vòng/phút đáp ứng nhiệm vụ tạo dòng tuần hoàn cho hệ thống phù hợp với thông số thiết kế. Khi bơm được lắp đặt, căn chỉnh và bảo dưỡng đúng kỹ thuật, khả năng tuần hoàn dầu ổn định sẽ góp phần giảm nguy cơ gián đoạn quá trình gia nhiệt.

Tầm quan trọng của RY50-32-200 đối với toàn bộ dây chuyền hóa chất

Trong hệ thống gia nhiệt bằng dầu tải nhiệt, bộ gia nhiệt tạo ra nhiệt lượng nhưng chính bơm tuần hoàn lại đảm nhiệm việc đưa nhiệt lượng đó đến các thiết bị sản xuất. Nếu không có dòng dầu tuần hoàn, nhiệt tạo ra không thể được vận chuyển hiệu quả đến bồn phản ứng hoặc thiết bị trao đổi nhiệt.

Vì vậy, RY50-32-200 được xem là một mắt xích quan trọng kết nối nguồn tạo nhiệt – đường ống tuần hoàn – thiết bị sử dụng nhiệt. Khả năng vận chuyển dầu nóng ổn định của bơm ảnh hưởng trực tiếp đến hiệu quả truyền nhiệt, khả năng duy trì nhiệt độ và tính liên tục của dây chuyền.

Bơm dầu truyền nhiệt RY50-32-200 đóng vai trò quan trọng trong hệ thống gia nhiệt hóa chất nhờ thực hiện nhiệm vụ tuần hoàn dầu nóng liên tục giữa thiết bị gia nhiệt và các khu vực sử dụng nhiệt. Bơm giúp duy trì dòng dầu, tạo cột áp vượt qua trở lực hệ thống, hỗ trợ phân bố nhiệt đồng đều và duy trì nhiệt độ ổn định cho quá trình sản xuất.

Với lưu lượng 18 m³/h, cột áp 50 m, công suất 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 phù hợp với vai trò bơm tuần hoàn trong các hệ thống gia nhiệt hóa chất có yêu cầu tương ứng. Sự hoạt động ổn định của bơm góp phần trực tiếp vào hiệu quả truyền nhiệt và khả năng vận hành liên tục của toàn bộ dây chuyền.
