Cấu tạo chi tiết của dòng bơm dầu truyền nhiệt RY65-40-200 được thiết kế theo kiểu bơm ly tâm dẫn động bằng động cơ, chuyên phục vụ quá trình tuần hoàn dầu truyền nhiệt trong các hệ thống gia nhiệt công nghiệp. Kết cấu của bơm tập trung vào khả năng vận chuyển môi chất ở nhiệt độ cao, duy trì sự ổn định của cụm quay và hạn chế ảnh hưởng của nhiệt từ thân bơm tới ổ trục, phớt làm kín và động cơ.
Theo thông số sử dụng đã cung cấp, bơm có lưu lượng 30 m³/h, cột áp 50 m, tốc độ quay 2.800 vòng/phút và công suất động cơ 7,5 kW. Đây là những thông số quan trọng cần được xem xét cùng với cấu tạo cơ khí của bơm khi lựa chọn thiết bị cho hệ thống dầu truyền nhiệt.
Tên model RY65-40-200 không chỉ dùng để phân biệt sản phẩm mà còn thể hiện những thông tin cơ bản liên quan đến cấu hình thủy lực của bơm.
Trong đó:
RY: dòng bơm dầu nóng, bơm dầu truyền nhiệt.
65: đường kính danh nghĩa cửa hút của bơm.
40: đường kính danh nghĩa cửa đẩy.
200: đường kính ngoài danh nghĩa của bánh công tác.
Cách ký hiệu này giúp người vận hành và kỹ thuật viên nhanh chóng nhận biết kích thước cơ bản của cụm bơm khi thiết kế đường ống, lựa chọn phụ kiện hoặc tiến hành bảo dưỡng.

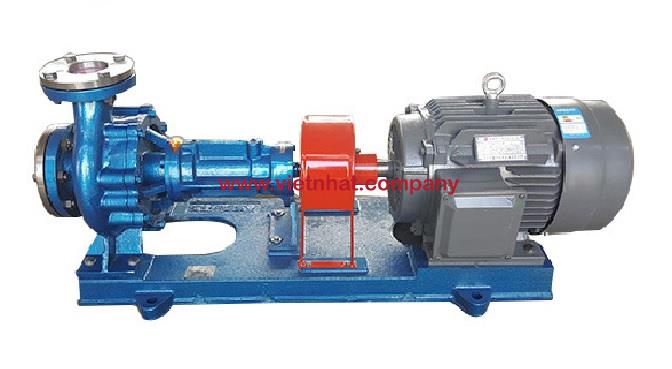

Về tổng thể, cấu tạo chi tiết của dòng bơm dầu truyền nhiệt RY65-40-200 có thể chia thành các nhóm chính gồm thân bơm, nắp bơm, bánh công tác, trục bơm, cụm ổ bi, bộ phận làm kín, thân ổ trục, khớp nối và động cơ.
Bơm và động cơ được bố trí đồng trục trên cùng một bệ. Công suất từ động cơ truyền qua khớp nối tới trục bơm, làm bánh công tác quay bên trong buồng bơm. Kết cấu này giúp hệ thống truyền động tương đối đơn giản, thuận tiện cho việc kiểm tra đồng tâm, tháo lắp và bảo dưỡng.
Thân bơm là bộ phận chính tạo nên khoang chứa chất lỏng và đường dẫn dầu truyền nhiệt trong quá trình vận hành. Đây cũng là chi tiết trực tiếp chịu tác động của nhiệt độ và áp suất môi chất.
Cửa hút của bơm được bố trí theo phương dọc trục. Dầu truyền nhiệt đi vào khu vực tâm bánh công tác qua cửa hút, sau đó được bánh công tác gia tốc.
Cửa đẩy được bố trí theo phương hướng lên trên. Sau khi nhận năng lượng từ bánh công tác, dầu được dẫn qua buồng bơm và thoát ra cửa đẩy để tiếp tục tuần hoàn trong hệ thống.
Đối với dòng RY, các bộ phận chịu áp và mặt bích hút – đẩy được thiết kế theo mức áp suất được nhà sản xuất nêu trong tài liệu của dòng bơm. Cấu tạo thân bơm cần đồng thời bảo đảm độ kín, độ cứng vững và khả năng làm việc ổn định trong điều kiện nhiệt độ cao.
Nắp bơm nằm giữa thân bơm và cụm ổ trục, đóng vai trò quan trọng trong việc tạo thành khoang làm việc hoàn chỉnh của bơm.
Ngoài chức năng đóng kín thân bơm, nắp bơm còn là vị trí bố trí khu vực làm kín quanh trục. Khi tháo cụm rotor để kiểm tra bánh công tác, trục hoặc phớt, nắp bơm là một trong những bộ phận được tháo cùng cụm ổ trục khỏi thân bơm.
Do nằm gần vùng dầu nóng, nắp bơm phải được lắp đúng tâm và đúng vị trí để hạn chế rò rỉ cũng như tránh gây ma sát bất thường cho cụm trục.
Cụm rotor là phần chuyển động chính của bơm. Các thành phần cơ bản gồm bánh công tác, trục bơm và đai ốc cố định bánh công tác.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cơ học từ động cơ sang dầu truyền nhiệt.
Khi động cơ hoạt động, trục bơm làm bánh công tác quay với tốc độ 2.800 vòng/phút theo thông số sử dụng đã cung cấp. Dầu tại tâm bánh công tác được đưa ra phía ngoài dưới tác dụng của chuyển động quay. Quá trình này tạo ra sự chênh lệch áp suất, nhờ đó dầu liên tục được hút vào và đẩy đi.
Đường kính ngoài danh nghĩa của bánh công tác được thể hiện qua số 200 trong ký hiệu RY65-40-200.
Bánh công tác có ảnh hưởng trực tiếp đến lưu lượng, cột áp, công suất tiêu thụ và hiệu suất của bơm. Vì vậy, trong quá trình bảo dưỡng cần kiểm tra tình trạng bám cặn, tắc nghẽn, mài mòn hoặc hư hỏng của bộ phận này.
Đai ốc bánh công tác có nhiệm vụ cố định bánh công tác trên trục. Tuy là một chi tiết có kích thước nhỏ so với thân và bánh công tác, nhưng nó ảnh hưởng trực tiếp đến độ ổn định của cụm rotor.
Khi tháo bơm, đai ốc phải được tháo trước khi tách bánh công tác khỏi trục. Khi lắp lại cần bảo đảm bánh công tác được giữ chắc chắn và đúng vị trí.
Trục bơm là cầu nối truyền mô-men từ động cơ tới bánh công tác. Một đầu trục liên kết với khớp nối, đầu còn lại mang bánh công tác.
Trong quá trình bơm vận hành, trục phải duy trì trạng thái quay ổn định và đồng tâm. Nếu trục bơm và trục động cơ không đồng tâm, lực ma sát và rung động sẽ tăng, từ đó có thể làm nóng ổ bi, tạo tiếng ồn và ảnh hưởng đến tuổi thọ của bộ phận làm kín.
Vì vậy, căn chỉnh đồng tâm giữa trục bơm và trục động cơ là một yêu cầu quan trọng sau khi lắp đặt hoặc bảo dưỡng RY65-40-200.
Cụm ổ trục có nhiệm vụ đỡ trục bơm và giữ cho rotor quay đúng tâm. Đây là một trong những khu vực đặc biệt quan trọng đối với bơm dầu truyền nhiệt vì nhiệt độ môi chất có thể ảnh hưởng trực tiếp đến tuổi thọ ổ bi nếu nhiệt truyền từ thân bơm tới cụm ổ quá lớn.
Thân ổ trục bao quanh và cố định các ổ bi, đồng thời tạo vị trí lắp trục, vòng làm kín và các bộ phận phụ trợ.
Thiết kế của dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho kiểu làm mát bằng nước truyền thống. Mục tiêu của kết cấu này là giảm độ phức tạp của hệ thống, không cần bố trí thêm đường nước làm mát cho cụm bơm và tạo thuận lợi hơn trong quá trình vận hành.
Khoảng cách kết cấu giữa vùng thân bơm nóng và khu vực ổ trục cũng góp phần hạn chế lượng nhiệt truyền tới ổ bi.
Theo kết cấu của dòng RY, thân ổ trục sử dụng hai bộ ổ bi để đỡ rotor.
Một ổ bi được bố trí về phía bánh công tác và một ổ bi về phía khớp nối. Hai vị trí đỡ giúp trục duy trì độ ổn định trong quá trình quay, hạn chế độ võng và giữ bánh công tác ở đúng vị trí trong thân bơm.
Ổ bi phía bánh công tác và ổ bi phía khớp nối có yêu cầu bôi trơn phù hợp với kết cấu của cụm ổ. Việc kiểm tra chất lượng dầu hoặc mỡ bôi trơn phải được thực hiện trong quá trình bảo dưỡng để tránh tình trạng ổ bi nóng hoặc hư hỏng.
Nắp ổ trục được lắp tại đầu thân ổ, có nhiệm vụ giữ các chi tiết bên trong cụm ổ bi và hỗ trợ duy trì vị trí làm việc của trục.
Khi cần tháo trục hoặc thay ổ bi, kỹ thuật viên phải tháo nắp ổ trục trước khi đưa cụm trục ra khỏi thân ổ.
Bộ phận làm kín giữ vai trò đặc biệt quan trọng bởi dầu truyền nhiệt hoạt động ở nhiệt độ cao và cần được hạn chế rò rỉ ra bên ngoài.
Theo cấu tạo dòng RY, hệ thống làm kín sử dụng sự kết hợp giữa packing seal và phớt dầu chịu nhiệt.
Packing được bố trí quanh trục tại vùng làm kín trong nắp bơm. Bộ phận này tạo độ kín giữa trục quay và phần vỏ cố định.
Trong giai đoạn đầu vận hành, khu vực làm kín có thể xuất hiện một lượng rò rỉ nhỏ. Theo hướng dẫn vận hành của dòng bơm, lượng rò này có thể giảm sau một thời gian làm việc khi cụm làm kín ổn định.
Việc lắp packing cần bảo đảm phù hợp, không siết quá mức gây ma sát lớn nhưng cũng không được quá lỏng dẫn đến rò dầu nhiều.
Phớt dầu được sử dụng phối hợp với hệ thống packing để tăng khả năng kiểm soát dầu và bảo vệ cụm ổ trục.
Do khu vực này nằm gần nguồn nhiệt, trạng thái của phớt cần được kiểm tra định kỳ. Khi phớt chai cứng, biến dạng hoặc mất khả năng làm kín, cần thay thế để tránh dầu xâm nhập vào khu vực ổ bi hoặc rò ra bên ngoài.
Bơm RY được kết nối với động cơ bằng khớp nối kiểu ba chấu. Bộ phận này truyền mô-men quay từ trục động cơ sang trục bơm.
Khớp nối cũng giúp việc tháo động cơ và cụm bơm thuận tiện hơn trong quá trình bảo trì.
Tuy nhiên, khớp nối không có chức năng bù cho sai lệch lắp đặt quá lớn. Vì vậy, trục động cơ và trục bơm vẫn phải được căn chỉnh đồng tâm cẩn thận.
Theo hướng dẫn lắp đặt của dòng RY, sai số khi kiểm tra tại vành ngoài khớp nối được kiểm soát chặt và giữa hai đầu trục cần duy trì khe hở lắp đặt phù hợp.
Động cơ là nguồn tạo công suất cho toàn bộ cụm bơm. Với thông số được cung cấp cho cấu hình đang xét, RY65-40-200 sử dụng động cơ công suất 7,5 kW.
Động cơ truyền chuyển động qua khớp nối tới trục và bánh công tác. Từ phía khớp nối nhìn về phía bơm, chiều quay quy định của dòng RY là chiều kim đồng hồ.
Động cơ có thể được lựa chọn theo yêu cầu của môi trường sử dụng, nhưng cần bảo đảm phù hợp với đặc điểm nguồn điện và điều kiện vận hành thực tế của hệ thống.
Toàn bộ bơm và động cơ được lắp trên cùng một bệ nhằm tạo thành một cụm hoàn chỉnh.
Bệ có chức năng giữ vị trí tương quan giữa thân bơm và động cơ, đồng thời tạo điều kiện để căn chỉnh đồng tâm hai trục. Khi lắp đặt, bệ phải được đặt cân bằng và cố định chắc chắn bằng bu lông neo.
Một điểm rất quan trọng là đường ống hút và đường ống đẩy phải có giá đỡ riêng. Không được để trọng lượng của hệ thống đường ống truyền trực tiếp lên thân bơm. Nếu thân bơm phải chịu tải trọng đường ống, độ đồng tâm có thể thay đổi, gây rung, tiếng ồn và ảnh hưởng đến trục cũng như ổ bi.
Một đặc điểm đáng chú ý trong cấu tạo chi tiết của dòng bơm dầu truyền nhiệt RY65-40-200 là phương án tản nhiệt tự nhiên.
Thay vì phụ thuộc vào một hệ thống nước làm mát riêng, kết cấu dòng RY được thiết kế để hạn chế truyền nhiệt trực tiếp từ vùng bơm dầu nóng tới ổ trục và các bộ phận truyền động.
Điều này giúp kết cấu tổng thể đơn giản hơn, giảm số lượng đường ống phụ trợ và hạn chế chi phí liên quan đến hệ thống nước làm mát.
Đây cũng là lý do khu vực từ thân bơm tới thân ổ trục được kéo dài thành một cụm riêng biệt thay vì đặt ổ bi quá gần buồng dầu nóng.
Để hiểu rõ hơn cấu tạo chi tiết của dòng bơm dầu truyền nhiệt RY65-40-200, có thể xem toàn bộ thiết bị như một chuỗi truyền năng lượng liên tục.
Động cơ 7,5 kW tạo chuyển động quay và truyền mô-men qua khớp nối. Khớp nối làm trục bơm quay. Hai ổ bi giữ trục ổn định trong quá trình vận hành. Trục tiếp tục kéo bánh công tác quay bên trong thân bơm.
Dầu truyền nhiệt đi vào cửa hút theo phương dọc trục, tới khu vực tâm bánh công tác. Bánh công tác quay tạo năng lượng cho dòng dầu, đưa dầu ra vùng ngoại vi và vào buồng dẫn của thân bơm. Sau đó dầu được đưa ra cửa đẩy để tiếp tục lưu thông trong hệ thống.
Trong quá trình này, packing và phớt chịu nhiệt kiểm soát rò rỉ tại vị trí trục đi xuyên qua nắp bơm, còn cụm thân ổ trục giữ cho rotor hoạt động ổn định.
Mỗi bộ phận có chức năng riêng nhưng phải hoạt động đồng bộ. Chỉ một sai lệch tại khớp nối, ổ bi, trục, bánh công tác hoặc bộ phận làm kín cũng có thể ảnh hưởng tới trạng thái vận hành của toàn bộ bơm.
Bánh công tác cần được kiểm tra xem có cặn bám, vật lạ hoặc hiện tượng tắc nghẽn hay không. Tắc bánh công tác có thể khiến lưu lượng và cột áp giảm đáng kể.
Độ đồng tâm giữa trục động cơ và trục bơm ảnh hưởng trực tiếp đến rung động, tiếng ồn và nhiệt độ ổ bi.
Nếu hai trục bị lệch tâm, rotor chịu tải không đều, làm tăng ma sát và rút ngắn tuổi thọ ổ trục.
Ổ bi cần quay êm, không phát ra tiếng động bất thường và luôn có lượng chất bôi trơn phù hợp.
Khi xuất hiện hiện tượng ổ bi nóng, cần kiểm tra độ đồng tâm giữa bơm và động cơ, đồng thời kiểm tra tình trạng và loại dầu hoặc mỡ bôi trơn đang sử dụng.
Các vị trí làm kín cần được theo dõi thường xuyên trong quá trình vận hành. Rò rỉ tăng bất thường có thể liên quan đến packing, phớt dầu, độ đồng tâm trục hoặc tình trạng bề mặt tiếp xúc.
Khớp nối phải chắc chắn, không có hiện tượng lệch trục hoặc rung bất thường. Sau khi tháo động cơ hoặc bảo dưỡng bơm, cần kiểm tra lại căn chỉnh trước khi đưa thiết bị vào hoạt động.
Điểm quan trọng của cấu tạo chi tiết của dòng bơm dầu truyền nhiệt RY65-40-200 không nằm ở một bộ phận riêng lẻ mà ở cách các bộ phận được bố trí để thích nghi với môi trường dầu nóng.
Thân bơm đảm nhận việc chứa và dẫn môi chất. Bánh công tác tạo lưu lượng và cột áp. Trục truyền mô-men từ động cơ. Hai ổ bi ổn định rotor. Packing kết hợp phớt dầu kiểm soát rò rỉ. Phần thân ổ trục được bố trí tách khỏi vùng nhiệt cao và áp dụng giải pháp tản nhiệt tự nhiên. Khớp nối giúp truyền động trực tiếp giữa động cơ và bơm.
Nhờ cách bố trí này, cụm bơm có kết cấu tương đối gọn, dễ tháo lắp và phù hợp cho nhiệm vụ tuần hoàn dầu trong các dây chuyền gia nhiệt công nghiệp.
Cấu tạo chi tiết của dòng bơm dầu truyền nhiệt RY65-40-200 gồm các bộ phận chính như thân bơm, nắp bơm, bánh công tác, trục, đai ốc bánh công tác, hai ổ bi, thân ổ trục, packing, phớt dầu chịu nhiệt, khớp nối, động cơ và bệ đỡ. Mỗi chi tiết đảm nhiệm một chức năng riêng nhưng được bố trí thành một hệ thống thống nhất nhằm bảo đảm quá trình hút, tạo áp và tuần hoàn dầu truyền nhiệt diễn ra ổn định.
Điểm đáng chú ý của cấu tạo RY65-40-200 là cửa hút hướng trục, cửa đẩy hướng lên, cụm rotor được đỡ bởi hai ổ bi, hệ thống làm kín kết hợp packing với phớt dầu chịu nhiệt, truyền động qua khớp nối ba chấu và thiết kế tản nhiệt tự nhiên tại khu vực ổ trục.
Với cấu hình thông số được cung cấp gồm lưu lượng 30 m³/h, cột áp 50 m, tốc độ 2.800 vòng/phút và công suất 7,5 kW, việc hiểu rõ cấu tạo từng bộ phận sẽ giúp quá trình lắp đặt, kiểm tra, vận hành và bảo dưỡng bơm dầu truyền nhiệt RY65-40-200 được thực hiện chính xác hơn, đồng thời hạn chế các sự cố liên quan đến rung động, ổ bi, bộ phận làm kín và cụm rotor.
Bơm dầu truyền nhiệt RY65-40-200 chuyển hóa năng lượng quay thành áp suất dòng chảy là quá trình cốt lõi quyết định khả năng tuần hoàn dầu nóng trong hệ thống truyền nhiệt. Với động cơ công suất 7,5 kW, tốc độ quay 2800 vòng/phút, lưu lượng 30 m³/h và cột áp 50 m, bơm nhận năng lượng cơ học từ động cơ, truyền năng lượng này đến bánh công tác và tạo ra dòng dầu có đủ áp suất để di chuyển qua đường ống, thiết bị gia nhiệt và các bộ phận trao đổi nhiệt trong hệ thống.
Điểm quan trọng của quá trình này không chỉ nằm ở việc làm cho dầu chuyển động. Bơm phải biến chuyển động quay tốc độ cao của trục và bánh công tác thành động năng của chất lỏng, sau đó tiếp tục chuyển một phần động năng thành áp suất. Nhờ đó, dầu truyền nhiệt có thể tuần hoàn ổn định trong một hệ thống có tổn thất áp suất do chiều dài đường ống, van, co nối và thiết bị công nghệ.

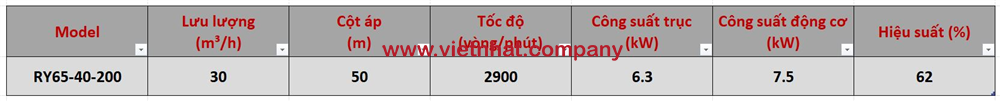

Các thông số được sử dụng cho bơm dầu truyền nhiệt RY65-40-200 trong nội dung này gồm:
Lưu lượng: 30 m³/h
Cột áp: 50 m
Tốc độ quay: 2800 vòng/phút
Công suất động cơ: 7,5 kW
Những thông số trên có quan hệ trực tiếp với quá trình chuyển đổi năng lượng. Tốc độ quay cung cấp điều kiện để bánh công tác tạo vận tốc cho dầu. Công suất động cơ là nguồn năng lượng cơ học ban đầu. Trong khi đó, lưu lượng và cột áp thể hiện kết quả thủy lực mà bơm cần tạo ra trong quá trình vận hành.
Trong cụm bơm, động cơ và bơm được kết nối thông qua khớp nối. Khi động cơ hoạt động, mô-men quay từ trục động cơ được truyền đến trục bơm. Trục bơm tiếp tục làm bánh công tác quay với tốc độ khoảng 2800 vòng/phút.
Tài liệu của dòng RY mô tả bơm và động cơ được lắp trên cùng bệ và kết nối qua khớp nối. Phần rôto gồm bánh công tác, trục và đai ốc bánh công tác; bộ phận ổ bi có nhiệm vụ đỡ rôto. Cấu trúc này tạo thành đường truyền cơ năng liên tục từ động cơ đến bánh công tác.
Trục bơm là bộ phận trực tiếp nhận mô-men từ động cơ. Khi trục quay, năng lượng cơ học được truyền đến bánh công tác gắn trên trục.
Khả năng truyền mô-men ổn định rất quan trọng bởi bánh công tác phải duy trì tốc độ quay đủ cao để liên tục gia tốc dòng dầu. Nếu trục bơm và trục động cơ không đồng tâm, hệ thống có thể phát sinh rung, ma sát và tổn thất cơ học. Vì vậy, việc căn chỉnh đồng tâm giữa bơm và động cơ có ảnh hưởng trực tiếp đến hiệu quả truyền năng lượng.
Bánh công tác là bộ phận quan trọng nhất trong quá trình bơm dầu truyền nhiệt RY65-40-200 chuyển hóa năng lượng quay thành áp suất dòng chảy.
Khi bánh công tác quay, dầu đi vào vùng hút của bơm và tiếp cận phần trung tâm của bánh công tác. Các cánh quay tác động lên dầu, làm tăng vận tốc và truyền năng lượng từ bánh công tác sang chất lỏng.
Do bánh công tác quay liên tục, dầu được đẩy từ vùng gần tâm ra phía ngoài. Quá trình này tạo ra dòng chất lỏng có vận tốc và năng lượng lớn hơn so với thời điểm đi vào bơm.
Ở tốc độ 2800 vòng/phút, bánh công tác liên tục truyền năng lượng cho dầu. Đây là bước chuyển đổi đầu tiên:
Năng lượng điện của động cơ → cơ năng quay của trục → cơ năng quay của bánh công tác → động năng của dầu.
Khi tiếp xúc với bánh công tác đang quay, dầu truyền nhiệt được tăng tốc. Vận tốc của dầu càng thay đổi mạnh thì lượng năng lượng được truyền từ bánh công tác sang dòng chất lỏng càng lớn.
Tuy nhiên, mục tiêu của bơm không đơn thuần là tạo ra một dòng dầu có vận tốc cao. Hệ thống cần áp suất đủ lớn để thắng các lực cản và đưa dầu đến các vị trí cần trao đổi nhiệt. Vì vậy, sau giai đoạn tăng động năng, bơm tiếp tục thực hiện bước chuyển đổi quan trọng tiếp theo.
Khi dầu rời khỏi bánh công tác, dòng dầu mang theo động năng tương đối lớn. Hình dạng phần dẫn dòng và thân bơm tạo điều kiện để vận tốc dòng dầu được chuyển đổi một phần thành áp suất.
Có thể hình dung quá trình năng lượng của bơm dầu truyền nhiệt RY65-40-200 theo chuỗi:
Động cơ quay → trục quay → bánh công tác quay → dầu tăng vận tốc → động năng tăng → áp suất dòng chảy tăng.
Chính quá trình này giúp bơm tạo ra cột áp cần thiết cho hệ thống.
Cột áp 50 m biểu thị khả năng tạo năng lượng áp suất cho dòng dầu của bơm theo điều kiện vận hành đã được cung cấp.
Trong hệ thống dầu truyền nhiệt, áp suất do bơm tạo ra được sử dụng để khắc phục tổn thất thủy lực phát sinh khi dầu đi qua:
đường ống dẫn, van điều khiển, co và phụ kiện đường ống, thiết bị gia nhiệt, thiết bị sử dụng nhiệt và các phần tử có sức cản khác trong vòng tuần hoàn.
Do đó, cột áp không nên được hiểu đơn giản chỉ là độ cao nâng dầu theo phương thẳng đứng. Trong một hệ thống tuần hoàn kín, cột áp chủ yếu phản ánh lượng năng lượng mà bơm cung cấp để duy trì dòng chảy và thắng tổng trở lực của hệ thống.
Lưu lượng 30 m³/h cho biết lượng dầu mà bơm có thể đưa qua hệ thống trong một đơn vị thời gian theo dữ liệu vận hành được cung cấp.
Khi bơm dầu truyền nhiệt RY65-40-200 chuyển hóa năng lượng quay thành áp suất dòng chảy, năng lượng được phân phối cho toàn bộ lượng dầu đang đi qua bánh công tác. Vì vậy, lưu lượng và cột áp luôn có quan hệ chặt chẽ với trạng thái làm việc của bơm.
Nếu trở lực hệ thống thay đổi, điểm làm việc thực tế của bơm cũng thay đổi. Khi van đầu ra được điều chỉnh hoặc sức cản đường ống tăng lên, lưu lượng và cột áp thực tế có thể dịch chuyển theo đặc tính thủy lực của bơm và hệ thống.
Đây cũng là lý do tài liệu vận hành yêu cầu điều chỉnh lưu lượng bằng van đầu ra và không sử dụng van đầu vào để điều tiết dòng chảy.
Động cơ 7,5 kW cung cấp nguồn cơ năng cho toàn bộ quá trình vận hành.
Năng lượng từ động cơ không được chuyển hoàn toàn thành năng lượng hữu ích của dòng dầu. Trong quá trình vận hành luôn tồn tại các tổn thất, chẳng hạn ma sát trong ổ bi, tổn thất tại bộ phận làm kín, ma sát giữa dầu và bề mặt dòng chảy cũng như các tổn thất thủy lực bên trong bơm.
Vì vậy, quá trình chuyển đổi thực tế có thể mô tả như sau:
Công suất động cơ → công suất trên trục → công suất truyền tới bánh công tác → năng lượng thủy lực của dòng dầu + các tổn thất cơ học và thủy lực.
Khả năng hạn chế các tổn thất này có ảnh hưởng trực tiếp đến hiệu quả vận hành của bơm.
Tốc độ quay quyết định trực tiếp tốc độ chuyển động của bánh công tác. Với tốc độ khoảng 2800 vòng/phút, bánh công tác tạo ra tác động liên tục lên dầu truyền nhiệt và duy trì sự chênh lệch năng lượng giữa vùng hút và vùng đẩy.
Bánh công tác quay càng nhanh thì vận tốc ngoại vi của bánh công tác càng lớn. Điều này làm tăng khả năng truyền động năng cho chất lỏng.
Tuy nhiên, tốc độ vận hành phải phù hợp với thiết kế của bơm. Việc thay đổi tốc độ quay không đúng điều kiện thiết kế có thể làm thay đổi đáng kể lưu lượng, cột áp, công suất tiêu thụ và trạng thái làm việc của hệ thống.
Khi tốc độ động cơ ổn định, bánh công tác nhận cơ năng tương đối đều. Nhờ đó, quá trình gia tốc dòng dầu và tạo áp suất diễn ra liên tục.
Nếu tốc độ quay giảm bất thường, khả năng tạo lưu lượng và cột áp cũng có thể giảm. Tài liệu xử lý sự cố của dòng RY cũng liệt kê tốc độ quay thấp hoặc không đủ là một trong những nguyên nhân khiến bơm không đạt lưu lượng hoặc cột áp thiết kế.
Theo cấu tạo của dòng RY, cửa hút của bơm bố trí theo hướng trục và cửa đẩy theo hướng thẳng đứng ở vùng trung tâm của thân bơm.
Quá trình dòng chảy có thể được hiểu theo các giai đoạn chính.
Dầu từ đường ống hút đi vào thân bơm và hướng về vùng trung tâm của bánh công tác. Điều kiện dòng chảy tại cửa hút cần ổn định để bánh công tác nhận dầu liên tục.
Trước khi vận hành, đường ống cần được làm sạch và phía hút cần có biện pháp ngăn tạp chất lọt vào bơm. Điều này đặc biệt quan trọng vì bơm RY được thiết kế để vận chuyển chất lỏng không chứa hạt rắn.
Khi dầu đi vào bánh công tác, chuyển động quay làm dầu tăng vận tốc và di chuyển dần ra phía ngoài.
Tại đây xảy ra bước chuyển đổi chủ đạo từ cơ năng quay sang năng lượng của chất lỏng.
Sau khi nhận năng lượng từ bánh công tác, dầu đi vào vùng thân bơm và được dẫn tới cửa đẩy. Một phần động năng được chuyển thành áp suất trước khi dầu đi vào đường ống đầu ra.
Kết quả là bơm tạo ra một dòng dầu vừa có lưu lượng vừa có áp suất để tiếp tục tuần hoàn trong hệ thống.
Trong hệ thống truyền nhiệt, dầu thường hoạt động trong một vòng tuần hoàn liên tục. Bơm không tạo ra nhiệt mà đảm nhiệm việc vận chuyển môi chất mang nhiệt.
Dầu nhận nhiệt tại thiết bị gia nhiệt, sau đó được đưa tới thiết bị sử dụng nhiệt. Sau khi truyền một phần nhiệt năng cho quá trình sản xuất, dầu quay trở lại thiết bị gia nhiệt để tiếp tục chu trình.
Trong vòng tuần hoàn đó, bơm dầu truyền nhiệt RY65-40-200 chuyển hóa năng lượng quay thành áp suất dòng chảy liên tục để bù lại phần năng lượng bị mất do ma sát và sức cản trong đường ống cũng như thiết bị.
Nếu không có chênh lệch áp suất do bơm tạo ra, dầu sẽ không thể duy trì lưu lượng tuần hoàn cần thiết trong toàn bộ hệ thống.
Dòng bơm RY trong tài liệu được thiết kế để vận chuyển chất lỏng nhiệt độ cao, ăn mòn yếu, không chứa hạt rắn, với nhiệt độ môi chất được nêu đến 350°C.
Cấu trúc bơm sử dụng phương pháp tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế này giúp đơn giản hóa kết cấu và giảm nhu cầu đối với hệ thống nước làm mát phụ trợ.
Tuy nhiên, khi vận chuyển dầu nóng, quá trình khởi động phải được thực hiện đúng điều kiện nhiệt.
Tài liệu vận hành yêu cầu bơm cần được gia nhiệt trước khi khởi động khi vận chuyển dầu nóng. Môi chất nóng được đưa qua thân bơm nhiều lần để nhiệt độ các bộ phận tăng dần.
Quá trình tăng nhiệt không nên diễn ra quá nhanh. Việc gia nhiệt từ từ giúp hạn chế sự chênh lệch nhiệt độ lớn giữa dầu và thân bơm, từ đó giảm tác động của giãn nở nhiệt lên các chi tiết cơ khí.
Muốn bơm dầu truyền nhiệt RY65-40-200 chuyển hóa năng lượng quay thành áp suất dòng chảy hiệu quả, đường truyền cơ năng giữa động cơ và bánh công tác phải ổn định.
Tài liệu lắp đặt yêu cầu kiểm tra độ đồng tâm giữa trục bơm và trục động cơ. Sai lệch tại phía ngoài khớp nối được nêu ở mức cho phép 0,1 mm, trong khi khe hở giữa hai trục khoảng 2–3 mm.
Nếu hai trục lệch tâm, một phần năng lượng từ động cơ có thể bị tiêu hao thành rung động, ma sát và nhiệt. Ổ bi cũng phải chịu tải không mong muốn, làm giảm độ ổn định của cụm rôto.
Do đó, căn chỉnh chính xác không chỉ là vấn đề về tuổi thọ cơ khí mà còn liên quan trực tiếp đến hiệu quả truyền năng lượng từ động cơ đến dòng dầu.
Trước khi khởi động, bơm phải được điền đầy môi chất và hạn chế không khí lọt vào bên trong.
Theo hướng dẫn vận hành của dòng RY, khi khởi động động cơ, van đầu vào được mở và van đầu ra đóng. Sau khi bơm đạt tốc độ bình thường và đồng hồ áp suất thể hiện trạng thái phù hợp, van đầu ra được mở dần để điều chỉnh lưu lượng.
Tài liệu cũng quy định thời gian bơm làm việc khi van đầu ra đóng không được vượt quá 3 phút.
Điều này đặc biệt quan trọng bởi năng lượng do bánh công tác truyền vào chất lỏng cần được giải phóng thông qua dòng chảy. Vận hành kéo dài ở trạng thái không có lưu lượng có thể làm điều kiện nhiệt và thủy lực bên trong bơm trở nên bất lợi.
Đối với bơm ly tâm, điều kiện hút ổn định giúp bánh công tác nhận đủ môi chất.
Tài liệu RY yêu cầu không sử dụng van đầu vào để điều chỉnh lưu lượng. Lưu lượng được điều chỉnh tại phía đầu ra.
Việc hạn chế dòng dầu ở cửa hút có thể làm giảm điều kiện cấp dầu cho bánh công tác, ảnh hưởng tới khả năng nhận và chuyển đổi năng lượng của dòng chất lỏng.
Vì vậy, giữ đường hút thông thoáng, hạn chế tổn thất không cần thiết và đảm bảo dầu luôn đến được cửa hút là yêu cầu quan trọng để bơm vận hành ổn định.
Tài liệu bảo trì của dòng RY khuyến cáo bơm không nên làm việc khi lưu lượng thấp hơn 30% lưu lượng thiết kế. Nếu hệ thống bắt buộc vận hành trong điều kiện này, cần lựa chọn bơm phù hợp hơn hoặc bố trí đường hồi tại phía đầu ra.
Nguyên nhân có thể hiểu từ chính quá trình chuyển đổi năng lượng. Khi động cơ và bánh công tác vẫn liên tục đưa năng lượng vào bơm nhưng lượng chất lỏng lưu thông quá nhỏ, năng lượng không được mang đi hiệu quả bởi dòng dầu.
Vì vậy, duy trì vùng lưu lượng phù hợp giúp quá trình chuyển hóa cơ năng thành năng lượng thủy lực diễn ra ổn định hơn.
Trong thực tế, nếu bơm không tạo được lưu lượng hoặc cột áp mong muốn, cần kiểm tra toàn bộ chuỗi truyền năng lượng.
Tạp chất bám hoặc mắc trong bánh công tác cản trở dòng dầu và làm giảm khả năng truyền năng lượng từ bánh công tác sang chất lỏng.
Nếu tốc độ thực tế thấp hơn yêu cầu, bánh công tác không cung cấp đủ động năng cho dầu. Kết quả có thể là lưu lượng hoặc cột áp thấp.
Dòng RY được tài liệu quy định quay theo chiều kim đồng hồ khi quan sát từ phía khớp nối. Nếu động cơ quay sai chiều, bánh công tác không thể tạo dòng chảy theo đúng thiết kế.
Không khí trong hệ thống làm dòng dầu mất tính liên tục, ảnh hưởng tới điều kiện hút và gây rung hoặc tiếng ồn.
Sức cản đường ống càng cao thì bơm càng phải sử dụng nhiều phần cột áp để thắng tổn thất. Nếu đặc tính của hệ thống không phù hợp với đặc tính bơm, lưu lượng thực tế có thể không đạt yêu cầu.
Rò rỉ làm thay đổi trạng thái áp suất và lưu lượng của hệ thống, khiến năng lượng thủy lực do bơm tạo ra không được sử dụng đầy đủ tại các thiết bị cần cấp dầu.
Rung động là dấu hiệu quan trọng phản ánh tình trạng cơ khí của bơm.
Theo tài liệu vận hành, trong quá trình khởi động cần theo dõi độ rung và kiểm tra ngay khi có trạng thái bất thường. Tài liệu đưa ra giá trị rung không vượt quá 0,06 mm.
Rung có thể xuất phát từ nhiều nguyên nhân như trục bơm và động cơ không đồng tâm, ổ bi hư hỏng, đường ống truyền tải trọng lên thân bơm hoặc có không khí trong đường ống.
Khi rung tăng, một phần năng lượng cơ học bị tiêu hao vào dao động thay vì truyền hiệu quả tới bánh công tác. Vì vậy, kiểm soát rung cũng là một phần quan trọng trong việc duy trì hiệu suất chuyển đổi năng lượng.
Cụm ổ bi giữ trục và rôto ở vị trí làm việc ổn định trong khi trục quay với tốc độ cao.
Nếu bôi trơn không đủ hoặc sử dụng chất bôi trơn không phù hợp, ma sát ổ bi tăng lên. Khi đó, một phần công suất động cơ bị chuyển thành nhiệt tại ổ bi, đồng thời nhiệt độ ổ tăng và tuổi thọ thiết bị giảm.
Tài liệu của dòng RY mô tả hai ổ bi trong thân ổ và đưa ra yêu cầu bôi trơn riêng cho từng vị trí. Điều này cho thấy hệ thống ổ bi có vai trò đáng kể trong việc duy trì sự ổn định của trục và giảm tổn thất cơ học.
Khả năng bơm dầu truyền nhiệt RY65-40-200 chuyển hóa năng lượng quay thành áp suất dòng chảy quyết định trực tiếp khả năng duy trì vòng tuần hoàn dầu.
Khi quá trình chuyển đổi diễn ra ổn định:
Dầu được cấp liên tục tới thiết bị sử dụng nhiệt.
Lưu lượng tuần hoàn được duy trì theo yêu cầu vận hành.
Bơm có khả năng thắng sức cản của đường ống và thiết bị.
Nhiệt được vận chuyển từ nguồn gia nhiệt đến tải sử dụng nhiệt.
Hệ thống duy trì được trạng thái tuần hoàn liên tục.
Như vậy, bơm đóng vai trò là thiết bị cung cấp năng lượng thủy lực cho môi chất, chứ không phải thiết bị trực tiếp tạo nhiệt.
Bơm dầu truyền nhiệt RY65-40-200 chuyển hóa năng lượng quay thành áp suất dòng chảy thông qua một chuỗi truyền năng lượng liên tục: động cơ tạo mô-men quay, trục truyền mô-men đến bánh công tác, bánh công tác gia tốc dầu và thân bơm hỗ trợ chuyển một phần động năng thành áp suất.
Với thông số được cung cấp gồm lưu lượng 30 m³/h, cột áp 50 m, tốc độ quay 2800 vòng/phút và công suất 7,5 kW, bơm có nhiệm vụ tạo dòng tuần hoàn có lưu lượng và áp suất cần thiết cho hệ thống dầu truyền nhiệt.
Để quá trình chuyển đổi năng lượng duy trì ổn định, cần đặc biệt chú ý đến độ đồng tâm giữa bơm và động cơ, chiều quay của bánh công tác, điều kiện đường hút, tình trạng ổ bi, bôi trơn, rung động và phương pháp điều chỉnh lưu lượng. Khi những điều kiện này được đảm bảo, cơ năng từ động cơ có thể được truyền tới dòng dầu hiệu quả hơn, giúp hệ thống truyền nhiệt duy trì tuần hoàn ổn định trong quá trình vận hành.
Add: .
(41.1 Lô C)1 Tổ 9 Đường Khuyến Lương, Trần Phú, Hoàng Mai, Hà Nội, Việt NamE-mail: maycongnghiep@vietnhat.company
Điện thoại: 0986.488.886
Add: .
Đường Số 8 Khu Công Nghiệp VSIP 1, Thuận An, Bình Dương, Việt NamE-mail: thepchetao@vietnhat.company
Điện thoại: 0917.186.669
Add: .
Cụm Công Nghiệp Việt Nhật, Hương Lâm, Hiệp Hòa, Bắc Giang, Việt NamE-mail: sanlapmatbang@vietnhat.company
Điện thoại: 0986.488.886
GPDKKD:.
