Trong các hệ thống gia nhiệt công nghiệp sử dụng dầu tải nhiệt, bơm tuần hoàn đóng vai trò quan trọng trong việc duy trì dòng môi chất ổn định giữa thiết bị gia nhiệt và các khu vực tiêu thụ nhiệt. Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt được thiết kế chuyên biệt cho nhiệm vụ vận chuyển và tuần hoàn chất lỏng có nhiệt độ cao, đặc biệt phù hợp với môi chất có tính ăn mòn yếu và không chứa hạt rắn.
Theo thông số kỹ thuật của model RY65-40-250, bơm có lưu lượng 25 m³/h, cột áp 80 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW. Đây là nhóm thông số cho thấy bơm được định hướng cho các hệ thống cần duy trì dòng dầu tuần hoàn với cột áp tương đối cao, đồng thời bảo đảm khả năng làm việc liên tục trong môi trường nhiệt độ cao.

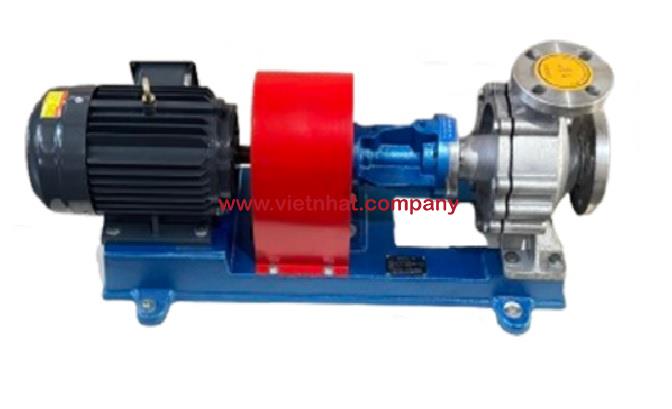

Một trong những đặc điểm quan trọng của Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt là kết cấu được phát triển dành riêng cho việc vận chuyển dầu nóng. Dòng bơm RY có thể làm việc với môi chất ở nhiệt độ cao, với nhiệt độ làm việc theo tài liệu kỹ thuật không vượt quá 350°C.
Khác với các bơm nước thông thường, bơm dầu truyền nhiệt phải chịu đồng thời tác động của nhiệt độ, sự giãn nở nhiệt của các chi tiết cơ khí và yêu cầu làm kín trong quá trình vận hành. Vì vậy, kết cấu của RY65-40-250 tập trung vào khả năng chịu nhiệt, duy trì độ ổn định của cụm rôto và hạn chế ảnh hưởng của nhiệt độ cao tới ổ trục và bộ phận truyền động.
Bơm RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cấu hình này giúp bố trí thân bơm, trục bơm, ổ trục và động cơ theo một đường truyền động tương đối đơn giản.
Đối với RY65-40-250, thiết kế này có ý nghĩa rõ rệt trong hệ thống gia nhiệt vì cụm bơm thường phải vận hành liên tục trong thời gian dài. Khi cần kiểm tra ổ trục, bánh công tác, bộ làm kín hoặc trục bơm, kết cấu tập trung giúp quá trình tháo lắp và bảo dưỡng thuận tiện hơn.
Ngoài ra, bơm và động cơ được lắp đồng tâm trên cùng một bệ máy. Việc bố trí chung trên một bệ tạo điều kiện thuận lợi cho quá trình căn chỉnh trục và duy trì độ ổn định của toàn bộ cụm thiết bị.
Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt có cửa hút bố trí theo hướng trục và cửa xả bố trí hướng tâm theo phương thẳng đứng. Đây là cách bố trí phù hợp với nguyên lý làm việc của bơm ly tâm và thuận tiện khi kết nối vào đường ống tuần hoàn dầu tải nhiệt.
Trong ký hiệu model RY65-40-250, số 65 thể hiện đường kính danh nghĩa của cửa hút là 65 mm.
Cửa hút có kích thước lớn hơn cửa xả giúp môi chất đi vào khu vực bánh công tác với điều kiện dòng chảy phù hợp. Trong hệ thống dầu truyền nhiệt, việc duy trì nguồn dầu ổn định tại cửa hút đặc biệt quan trọng vì bơm không được phép vận hành thiếu môi chất.
Nếu đường hút bị cản trở, có không khí hoặc van hút không mở hoàn toàn, bơm có thể bị giảm lưu lượng, rung hoặc làm việc không ổn định. Vì vậy, thiết kế cửa hút kết hợp với yêu cầu lắp đặt đường ống đúng kỹ thuật giúp RY65-40-250 duy trì điều kiện hút tốt hơn trong quá trình tuần hoàn.
Số 40 trong model thể hiện đường kính danh nghĩa cửa xả là 40 mm. Dầu sau khi được bánh công tác truyền năng lượng sẽ đi qua thân bơm và thoát ra tại cửa xả hướng lên trên.
Với cột áp danh định 80 m, RY65-40-250 phù hợp với các hệ thống có yêu cầu vượt qua trở lực của đường ống, van, thiết bị trao đổi nhiệt và các phần tử khác trong mạch tuần hoàn.
Cột áp cao là một đặc điểm đáng chú ý của model này, đặc biệt khi hệ thống gia nhiệt có đường ống dài hoặc có nhiều thiết bị sử dụng nhiệt được bố trí trên cùng một vòng tuần hoàn.
Con số 250 trong tên RY65-40-250 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 250 mm.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cơ học từ động cơ sang dầu tải nhiệt. Khi trục quay, bánh công tác tạo chuyển động cho chất lỏng, sau đó thân bơm chuyển đổi một phần động năng thành áp năng để đẩy dầu qua hệ thống.
RY65-40-250 vận hành ở tốc độ danh định 2.900 vòng/phút. Sự kết hợp giữa kích thước bánh công tác và tốc độ quay này tạo nên điểm làm việc có lưu lượng 25 m³/h và cột áp 80 m theo bảng thông số của nhà sản xuất.
Đây là yếu tố quan trọng khi lựa chọn bơm cho hệ thống gia nhiệt. Không nên chỉ xem xét lưu lượng mà bỏ qua cột áp, bởi bơm phải đồng thời cung cấp đủ lượng dầu tuần hoàn và thắng được tổng trở lực của toàn bộ hệ thống.
Một đặc điểm thiết kế đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Đối với Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt, đặc điểm này giúp đơn giản hóa cấu hình phụ trợ của cụm bơm. Hệ thống không phải phụ thuộc vào một mạch nước làm mát riêng cho bơm như ở một số kết cấu truyền thống.
Khi không cần bố trí hệ thống nước làm mát riêng, người vận hành có thể giảm bớt đường ống, van và các hạng mục liên quan đến cấp nước làm mát cho cụm bơm.
Điều này góp phần làm cho cụm RY65-40-250 gọn hơn, đơn giản hơn và giảm bớt các điểm cần theo dõi trong quá trình vận hành.
Trong hệ thống dầu tải nhiệt, nhiệt từ môi chất có thể truyền qua thân bơm và trục. Thiết kế của dòng RY hướng tới việc hạn chế ảnh hưởng của nhiệt độ tới khu vực ổ trục và truyền động, đồng thời duy trì khả năng vận hành ổn định mà không phụ thuộc vào giải pháp làm mát nước truyền thống.
Cụm rôto của bơm RY gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Đây là nhóm chi tiết quay trực tiếp tham gia vào quá trình tạo lưu lượng và cột áp.
Ở RY65-40-250, độ ổn định của rôto có ảnh hưởng trực tiếp đến khả năng duy trì điểm làm việc 25 m³/h và 80 m cột áp.
Động cơ công suất 15 kW truyền mô-men qua khớp nối mềm tới trục bơm. Trục sau đó làm quay bánh công tác ở tốc độ khoảng 2.900 vòng/phút.
Thiết kế truyền động trực tiếp giúp kết cấu cơ khí tương đối đơn giản, đồng thời hạn chế các cấp truyền động trung gian.
Tuy nhiên, do tốc độ quay cao, việc căn chỉnh đồng tâm giữa trục bơm và trục động cơ rất quan trọng. Tài liệu hướng dẫn quy định sai lệch đo tại vành ngoài khớp nối không quá 0,1 mm, trong khi khe hở giữa hai đầu trục khoảng 2–3 mm.
Bơm RY được nối với động cơ bằng khớp nối mềm kiểu ba chấu. Đây là một bộ phận quan trọng trong cấu trúc truyền động của RY65-40-250.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ sang trục bơm, đồng thời hỗ trợ hấp thụ một phần rung động hoặc sai lệch rất nhỏ trong hệ truyền động.
Dòng RY có thể sử dụng động cơ thông thường hoặc động cơ phòng nổ tùy theo yêu cầu của khu vực lắp đặt. Điều này tạo điều kiện để RY65-40-250 được tích hợp vào nhiều dạng hệ thống gia nhiệt công nghiệp khác nhau.
Theo hướng quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ. Kiểm tra đúng chiều quay trước khi đưa bơm vào vận hành là yêu cầu quan trọng nhằm tránh tình trạng bơm không tạo đủ lưu lượng hoặc cột áp.
Thân ổ trục của bơm RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị cụm rôto trong quá trình vận hành.
Đối với RY65-40-250 hoạt động ở 2.900 vòng/phút, ổ trục là một trong những vị trí cần được quan tâm đặc biệt. Khi rôto quay liên tục ở tốc độ cao, tình trạng bôi trơn, nhiệt độ ổ trục và độ đồng tâm đều tác động trực tiếp đến độ ổn định của bơm.
Theo hướng dẫn của dòng RY, khu vực ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch làm dầu bôi trơn. Trong khi đó, ổ bi phía khớp nối sử dụng loại mỡ bôi trơn theo yêu cầu của nhà sản xuất.
Cách bố trí này cho thấy thiết kế của bơm đã tính tới môi trường làm việc đặc thù của hệ thống dầu nóng, nơi khả năng kiểm soát nhiệt và bôi trơn ổ trục có vai trò quan trọng đối với tuổi thọ thiết bị.
Một đặc điểm nổi bật khác của Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt là cụm làm kín sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt.
Đối với dầu truyền nhiệt ở nhiệt độ cao, khu vực trục đi qua nắp bơm là vị trí có nguy cơ rò rỉ. Vì vậy, cấu tạo bộ làm kín đóng vai trò quan trọng trong việc duy trì khả năng vận hành của hệ thống.
Packing có nhiệm vụ tạo vùng làm kín quanh trục, trong khi phớt dầu chịu nhiệt hỗ trợ kiểm soát dầu và bảo vệ khu vực ổ trục.
Trong giai đoạn mới vận hành, tài liệu cho phép có thể xuất hiện lượng rò rỉ nhẹ tại bộ làm kín. Sau một thời gian chạy rà, lượng rò rỉ có xu hướng giảm dần.
Điều này cũng cho thấy trong quá trình khai thác RY65-40-250, tình trạng làm kín cần được theo dõi thường xuyên thay vì chỉ kiểm tra tại thời điểm lắp đặt ban đầu.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Đây là đặc điểm thiết kế quan trọng đối với RY65-40-250 bởi bơm có cột áp danh định lên tới 80 m. Các phần tử chịu áp phải duy trì độ kín và độ ổn định cơ học trong quá trình bơm dầu nóng qua hệ thống.
Bơm và động cơ được bố trí trên cùng một bệ máy. Khi lắp đặt, toàn bộ cụm phải được cân bằng và cố định chắc chắn trên móng.
Thiết kế bệ chung giúp quá trình căn chỉnh bơm – động cơ thuận lợi hơn, nhưng hệ thống đường ống vẫn phải có giá đỡ độc lập. Không được để trọng lượng đường hút hoặc đường xả truyền trực tiếp lên thân bơm vì lực đường ống có thể làm sai lệch đồng tâm, gây rung hoặc làm ổ trục nóng.

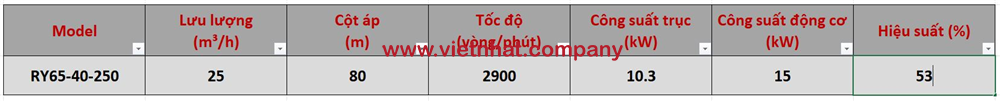

Điểm làm việc của Bơm dầu truyền nhiệt RY65-40-250 là:
Lưu lượng: 25 m³/h
Cột áp: 80 m
Tốc độ quay: 2.900 vòng/phút
Công suất động cơ: 15 kW
Sự kết hợp giữa lưu lượng 25 m³/h và cột áp 80 m là điểm đáng chú ý của model này.
Trong hệ thống gia nhiệt, lưu lượng quyết định lượng dầu được tuần hoàn qua thiết bị gia nhiệt và khu vực sử dụng nhiệt, còn cột áp giúp bơm vượt qua trở lực của đường ống và thiết bị.
Vì vậy, RY65-40-250 đặc biệt đáng cân nhắc khi hệ thống cần lưu lượng ở mức trung bình nhưng tổng trở lực đường ống tương đối lớn.
Mặc dù có kết cấu dành cho dầu nóng, RY65-40-250 vẫn phải được vận hành đúng điều kiện thiết kế. Trước khi khởi động, thân bơm cần được mồi đầy môi chất và không khí trong bơm phải được loại bỏ.
Bơm không được vận hành trong tình trạng thiếu dầu hoặc chạy khô.
Trước khi khởi động với dầu nóng, dòng RY yêu cầu gia nhiệt sơ bộ cho thân bơm. Dầu nóng được cho tuần hoàn qua bơm nhiều lần trước khi vận hành chính thức.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Đây là một yêu cầu vận hành gắn chặt với đặc điểm thiết kế chịu nhiệt của bơm. Việc tăng nhiệt từ từ giúp các chi tiết cơ khí giãn nở ổn định hơn và hạn chế biến dạng hoặc sai lệch do thay đổi nhiệt độ quá nhanh.
Hệ thống dầu tải nhiệt thường yêu cầu tuần hoàn liên tục để vận chuyển nhiệt từ nguồn gia nhiệt tới thiết bị sử dụng. Vì vậy, thiết kế của RY65-40-250 không chỉ hướng tới khả năng tạo lưu lượng và áp suất mà còn chú trọng độ ổn định trong vận hành dài hạn.
Theo hướng dẫn của dòng RY, không nên vận hành bơm ở lưu lượng thấp hơn 30% lưu lượng thiết kế.
Với RY65-40-250 có lưu lượng thiết kế 25 m³/h, nguyên tắc này cho thấy bơm cần được bố trí và điều chỉnh hệ thống sao cho luôn có dòng tuần hoàn thích hợp qua thân bơm.
Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp, cần xem xét lựa chọn bơm phù hợp hơn hoặc bố trí đường hồi/bypass tại cửa xả.
Nhờ thiết kế chuyên dụng cho dầu tải nhiệt nhiệt độ cao, dòng RY được sử dụng trong nhiều lĩnh vực như dầu khí, hóa chất, cao su, nhựa, dược phẩm, in và nhuộm dệt, sản xuất vật liệu làm đường, chế biến thực phẩm và chế biến gỗ.
Với riêng RY65-40-250, đặc điểm lưu lượng 25 m³/h kết hợp cột áp 80 m khiến model này phù hợp với các hệ thống gia nhiệt cần đưa dầu qua đường ống có trở lực tương đối cao.
Hiệu quả sử dụng thực tế vẫn phụ thuộc vào việc điểm làm việc của hệ thống có nằm trong vùng đặc tính phù hợp của bơm hay không. Vì vậy, khi lựa chọn RY65-40-250 cần xem xét đồng thời lưu lượng yêu cầu, tổng cột áp hệ thống, nhiệt độ dầu và điều kiện đường ống.
Có thể thấy Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt nổi bật ở sự kết hợp giữa kết cấu cơ khí chuyên dụng cho dầu nóng và thông số vận hành phù hợp với hệ thống có yêu cầu cột áp cao.
Các yếu tố đáng chú ý gồm kết cấu đỡ một phía, cửa hút hướng trục, cửa xả hướng tâm, bánh công tác danh nghĩa 250 mm, tốc độ quay 2.900 vòng/phút, cụm ổ trục hai vòng bi, truyền động qua khớp nối mềm, bộ làm kín kết hợp packing và phớt dầu chịu nhiệt, cùng giải pháp tản nhiệt tự nhiên không cần hệ thống làm mát nước truyền thống.
Bên cạnh đó, bơm được thiết kế để vận hành với dầu truyền nhiệt ở nhiệt độ cao nhưng vẫn yêu cầu quy trình lắp đặt và vận hành chặt chẽ, đặc biệt về căn chỉnh đồng tâm, bôi trơn, gia nhiệt sơ bộ và duy trì đủ lưu lượng qua bơm.
Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống gia nhiệt là model được thiết kế cho nhiệm vụ tuần hoàn dầu nóng với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và động cơ 15 kW. Điểm nổi bật của thiết bị nằm ở kết cấu chuyên dụng cho môi chất nhiệt độ cao, cụm bơm – động cơ bố trí đồng tâm trên bệ chung, cửa hút hướng trục, cửa xả hướng tâm, bánh công tác 250 mm, cụm ổ trục hai vòng bi, bộ làm kín chịu nhiệt và giải pháp tản nhiệt tự nhiên.
Những đặc điểm này giúp RY65-40-250 trở thành lựa chọn phù hợp cho các hệ thống gia nhiệt cần duy trì dòng dầu tuần hoàn ổn định và có tổng trở lực tương đối lớn. Tuy nhiên, để phát huy đúng khả năng thiết kế của bơm, việc lựa chọn điểm làm việc phù hợp, căn chỉnh chính xác, gia nhiệt từ từ, bảo đảm đủ môi chất và duy trì chế độ bôi trơn đúng yêu cầu là những điều kiện không thể bỏ qua.
Trong các hệ thống gia nhiệt công nghiệp sử dụng dầu tải nhiệt, khả năng duy trì dòng tuần hoàn ổn định có ảnh hưởng trực tiếp đến hiệu quả truyền nhiệt, độ đồng đều nhiệt độ và tính liên tục của dây chuyền sản xuất. Bơm dầu truyền nhiệt RY65-40-250 là một trong những model được sử dụng cho nhiệm vụ tuần hoàn dầu nóng trong các hệ thống cần cột áp tương đối cao và khả năng làm việc liên tục.
Bơm dầu truyền nhiệt RY65-40-250 có lưu lượng 25 m³/h, cột áp 80 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ công suất 15 kW. Đây là cấu hình phù hợp với nhiều hệ thống tuần hoàn dầu truyền nhiệt trong nhà máy, đặc biệt ở những dây chuyền có đường ống tương đối dài, nhiều thiết bị trao đổi nhiệt hoặc cần tạo áp lực đủ lớn để đưa dầu nóng đi qua toàn bộ vòng tuần hoàn.
Điểm đáng chú ý của dòng RY là bơm được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Vì vậy, Các ứng dụng phổ biến nhất của Bơm dầu truyền nhiệt RY65-40-250 trong công nghiệp chủ yếu tập trung vào những dây chuyền sử dụng dầu tải nhiệt làm môi chất gia nhiệt gián tiếp.
Một trong những ứng dụng phổ biến nhất của Bơm dầu truyền nhiệt RY65-40-250 là tuần hoàn dầu trong hệ thống lò dầu tải nhiệt.
Trong hệ thống này, dầu truyền nhiệt được bơm từ đường hồi đi qua thiết bị gia nhiệt. Sau khi được nâng lên nhiệt độ yêu cầu, dầu nóng tiếp tục được đưa đến các thiết bị sử dụng nhiệt trong nhà máy trước khi quay trở lại lò và bắt đầu một chu trình mới.
Bơm có nhiệm vụ duy trì lưu lượng dầu liên tục trong toàn bộ hệ thống. Lưu lượng ổn định giúp nhiệt lượng được vận chuyển đều từ nguồn gia nhiệt đến các thiết bị tiêu thụ nhiệt.
Với lưu lượng 25 m³/h và cột áp 80 m, RY65-40-250 có thể được xem xét cho những hệ thống cần thắng trở lực tương đối lớn của đường ống, van, co nối và thiết bị trao đổi nhiệt.
Cột áp cao cũng là một yếu tố quan trọng khi vòng tuần hoàn có nhiều nhánh hoặc khoảng cách giữa lò dầu và thiết bị sử dụng nhiệt tương đối lớn.
Ngành hóa chất là một trong những lĩnh vực sử dụng hệ thống dầu truyền nhiệt khá phổ biến. Nhiều quá trình sản xuất yêu cầu gia nhiệt ổn định cho bồn phản ứng, thiết bị phối trộn hoặc các công đoạn xử lý nhiệt.
Bơm dầu truyền nhiệt RY65-40-250 có thể đảm nhiệm việc vận chuyển dầu nóng từ thiết bị gia nhiệt đến các khu vực cần cung cấp nhiệt.
Trong một số dây chuyền hóa chất, bồn phản ứng sử dụng áo gia nhiệt hoặc hệ thống trao đổi nhiệt gián tiếp. Dầu tải nhiệt được đưa qua áo gia nhiệt để truyền nhiệt vào nguyên liệu bên trong bồn.
Bơm RY65-40-250 tạo dòng tuần hoàn liên tục, giúp duy trì quá trình cấp nhiệt trong suốt thời gian phản ứng.
Khi hệ thống có nhiều bồn hoặc nhiều thiết bị sử dụng nhiệt, yêu cầu về cột áp có thể tăng do tổng trở lực đường ống lớn hơn. Đây là trường hợp mà thông số cột áp 80 m của model này có thể phát huy giá trị khi được lựa chọn đúng theo đặc tính thực tế của hệ thống.
Ngoài bồn phản ứng, dầu tải nhiệt còn có thể được đưa qua các thiết bị trao đổi nhiệt để gia nhiệt cho môi chất công nghệ.
RY65-40-250 đóng vai trò là bơm tuần hoàn chính, liên tục đưa dầu từ nguồn nhiệt qua thiết bị trao đổi nhiệt rồi trở về hệ thống gia nhiệt.
Việc duy trì dòng dầu ổn định giúp hạn chế sự chênh lệch nhiệt độ quá lớn giữa các khu vực và hỗ trợ quá trình vận hành dây chuyền ổn định hơn.
Các dây chuyền sản xuất và gia công cao su thường có nhiều công đoạn cần nhiệt như gia nhiệt thiết bị, duy trì nhiệt độ vật liệu hoặc phục vụ quá trình lưu hóa.
Bơm dầu truyền nhiệt RY65-40-250 có thể được sử dụng trong mạng tuần hoàn dầu nóng phục vụ các thiết bị này.
Dầu tải nhiệt có thể được tuần hoàn qua các bề mặt hoặc bộ phận trao đổi nhiệt của máy ép. Nhiệt từ dầu được truyền sang khuôn hoặc thiết bị công nghệ để duy trì nhiệt độ cần thiết.
Bơm RY65-40-250 giúp đưa dầu nóng liên tục từ nguồn gia nhiệt đến khu vực máy sản xuất rồi đưa dầu trở lại lò.
Đối với dây chuyền có nhiều máy sử dụng chung một nguồn dầu tải nhiệt, khả năng tạo cột áp của bơm đặc biệt quan trọng bởi hệ thống đường ống thường phức tạp hơn so với một vòng tuần hoàn đơn giản.
Trong sản xuất cao su, nhiệt độ không ổn định có thể ảnh hưởng đến tính đồng đều của quá trình công nghệ. Do đó, dòng dầu tải nhiệt cần được duy trì liên tục.
RY65-40-250 không trực tiếp tạo ra nhiệt mà thực hiện nhiệm vụ vận chuyển năng lượng nhiệt thông qua dòng dầu tuần hoàn. Đây chính là vai trò cốt lõi của bơm trong hệ thống.
Ngành nhựa cũng là một lĩnh vực phù hợp với Bơm dầu truyền nhiệt RY65-40-250, đặc biệt tại các dây chuyền cần gia nhiệt gián tiếp bằng dầu nóng.
Dầu truyền nhiệt có thể được đưa đến các thiết bị cần kiểm soát nhiệt độ rồi tuần hoàn trở lại nguồn gia nhiệt.
Một số công đoạn gia công nhựa yêu cầu thiết bị duy trì nhiệt độ trong khoảng xác định. Hệ thống dầu tải nhiệt cho phép truyền nhiệt tương đối đồng đều mà không cần đưa ngọn lửa hoặc nguồn nhiệt trực tiếp đến vật liệu.
Trong hệ thống này, RY65-40-250 giúp tạo dòng chảy liên tục qua đường ống và thiết bị trao đổi nhiệt.
Những nhà máy có nhiều thiết bị cùng sử dụng một vòng dầu tải nhiệt thường có đường ống chính và nhiều đường nhánh.
Khi đó, bơm cần đủ khả năng thắng trở lực của toàn hệ thống. Lưu lượng 25 m³/h và cột áp 80 m của RY65-40-250 là các thông số quan trọng cần được đối chiếu với điểm làm việc thực tế trước khi lựa chọn.
Các hệ thống sản xuất dược phẩm có thể sử dụng dầu tải nhiệt cho những công đoạn cần nguồn nhiệt ổn định và phương pháp gia nhiệt gián tiếp.
Bơm dầu truyền nhiệt RY65-40-250 có thể được bố trí trong vòng tuần hoàn dầu để cấp nhiệt cho các thiết bị công nghệ phù hợp.
Bơm vận chuyển dầu từ nguồn gia nhiệt đến thiết bị cần sử dụng nhiệt. Sau khi trao đổi nhiệt, dầu được đưa trở lại để tiếp tục gia nhiệt.
Hình thức tuần hoàn kín này giúp nguồn nhiệt được vận chuyển liên tục mà dầu tải nhiệt không cần tiếp xúc trực tiếp với sản phẩm.
Việc lựa chọn RY65-40-250 trong từng dây chuyền cần dựa trên lưu lượng, cột áp và trở lực thực tế của hệ thống thay vì chỉ dựa vào công suất động cơ.
Trong ngành in, nhuộm và hoàn tất vải, nhiều thiết bị cần được cấp nhiệt liên tục trong quá trình sản xuất.
Dầu tải nhiệt là một phương án được sử dụng để vận chuyển nhiệt từ nguồn gia nhiệt đến các thiết bị tiêu thụ nhiệt.
Bơm dầu truyền nhiệt RY65-40-250 có thể tuần hoàn dầu nóng qua hệ thống đường ống kết nối với thiết bị sản xuất.
Điều quan trọng trong ứng dụng này là duy trì dòng dầu ổn định để nhiệt lượng được truyền liên tục. Nếu lưu lượng bị giảm quá thấp, khả năng trao đổi nhiệt của hệ thống cũng bị ảnh hưởng.
Do đó, khi vận hành cần bảo đảm bơm làm việc trong vùng lưu lượng cho phép, tránh duy trì bơm trong thời gian dài ở lưu lượng quá nhỏ.
Sản xuất và xử lý vật liệu phục vụ xây dựng đường là một ứng dụng đáng chú ý khác của Bơm dầu truyền nhiệt RY65-40-250.
Một số vật liệu có độ nhớt thay đổi đáng kể theo nhiệt độ. Vì vậy, hệ thống gia nhiệt gián tiếp bằng dầu tải nhiệt có thể được sử dụng để duy trì nhiệt độ cho bồn chứa, đường ống hoặc thiết bị sản xuất.
Dầu nóng được bơm tuần hoàn qua các bộ phận trao đổi nhiệt bố trí quanh bồn hoặc đường ống.
RY65-40-250 đảm nhiệm việc duy trì dòng dầu nóng trong vòng tuần hoàn, giúp nhiệt được vận chuyển liên tục từ lò đến khu vực cần gia nhiệt.
Đối với hệ thống có đường ống dài hoặc nhiều thiết bị nối tiếp, khả năng tạo cột áp 80 m là thông số đáng quan tâm khi tính toán lựa chọn bơm.
Ngành chế biến thực phẩm có nhiều công đoạn cần gia nhiệt gián tiếp. Dầu tải nhiệt có thể được sử dụng làm môi chất trung gian trong các hệ thống thiết kế phù hợp.
Bơm dầu truyền nhiệt RY65-40-250 được sử dụng để tạo dòng tuần hoàn dầu giữa thiết bị gia nhiệt và các thiết bị sử dụng nhiệt.
Ưu điểm của phương pháp này là nguồn nhiệt được truyền qua một vòng tuần hoàn riêng biệt.
Bơm có nhiệm vụ giữ cho dầu liên tục lưu thông. Khi lưu lượng ổn định, khả năng truyền nhiệt đến thiết bị cũng ổn định hơn.
Đối với một dây chuyền có nhiều thiết bị cần nhiệt cùng lúc, việc lựa chọn đúng lưu lượng và cột áp bơm trở thành yếu tố quan trọng để bảo đảm tất cả các nhánh đều nhận được lượng dầu tuần hoàn phù hợp.
Trong lĩnh vực chế biến gỗ, các hệ thống sử dụng nhiệt có thể cần một nguồn gia nhiệt ổn định cho thiết bị sản xuất.
Bơm dầu truyền nhiệt RY65-40-250 có thể tham gia vào vòng tuần hoàn dầu nóng để vận chuyển nhiệt từ lò dầu đến thiết bị.
Dầu tải nhiệt sau khi được gia nhiệt sẽ được bơm qua đường ống đến thiết bị sử dụng nhiệt rồi quay trở lại.
Hệ thống hoạt động liên tục nên bơm tuần hoàn cũng thường phải làm việc trong thời gian dài. Vì vậy, bên cạnh việc lựa chọn đúng thông số, công tác căn chỉnh đồng tâm, bôi trơn, kiểm tra ổ bi và kiểm soát rung động có ý nghĩa lớn đối với độ ổn định của bơm.
Khả năng ứng dụng rộng của Bơm dầu truyền nhiệt RY65-40-250 đến từ sự kết hợp giữa lưu lượng, cột áp và thiết kế chuyên dùng cho môi chất nhiệt độ cao.
Lưu lượng 25 m³/h cho biết lượng dầu mà bơm có thể vận chuyển tại điểm làm việc tương ứng trong bảng thông số.
Trong thực tế, lưu lượng yêu cầu phải được tính toán dựa trên tải nhiệt, đặc tính dầu, chênh lệch nhiệt độ và thiết kế của hệ thống.
Không nên lựa chọn bơm chỉ dựa vào việc đường ống có cùng kích thước với cửa hút hoặc cửa xả.
Cột áp 80 m giúp RY65-40-250 có khả năng đáp ứng những hệ thống có tổng trở lực tương đối lớn.
Trở lực có thể hình thành từ chiều dài đường ống, van, co, tê, bộ lọc, thiết bị trao đổi nhiệt và các thiết bị khác trong vòng tuần hoàn.
Cột áp càng được tính toán sát với đặc tính hệ thống thì bơm càng có khả năng vận hành tại vùng làm việc phù hợp.
Bơm hoạt động ở tốc độ danh nghĩa 2.900 vòng/phút tại điểm thông số nêu trên.
Trong quá trình vận hành, tốc độ động cơ cần được kiểm tra khi xuất hiện tình trạng lưu lượng hoặc cột áp thấp hơn yêu cầu, bởi tốc độ không đủ có thể làm thay đổi đáng kể đặc tính vận hành của bơm.
Công suất động cơ 15 kW được lựa chọn cho cấu hình RY65-40-250 tương ứng với điểm làm việc 25 m³/h và cột áp 80 m.
Khi đưa bơm vào một hệ thống cụ thể, ngoài công suất động cơ còn phải xem xét điểm vận hành thực tế để tránh tình trạng bơm làm việc lệch xa vùng phù hợp.
Dù được ứng dụng trong ngành hóa chất, cao su, nhựa, dệt nhuộm, thực phẩm hay chế biến gỗ, nguyên tắc vận hành cơ bản của Bơm dầu truyền nhiệt RY65-40-250 vẫn cần được tuân thủ.
Trước khi khởi động, thân bơm phải được mồi đầy môi chất và không khí trong bơm cần được đẩy ra ngoài.
Điều này đặc biệt quan trọng với bơm tuần hoàn dầu nóng bởi việc vận hành không đúng điều kiện có thể gây nhiệt, rung và ảnh hưởng đến các bộ phận làm kín.
Khi vận chuyển dầu nóng, thân bơm cần được gia nhiệt sơ bộ.
Chênh lệch nhiệt độ quá lớn giữa dầu nóng và thân bơm có thể gây giãn nở nhiệt không đồng đều. Vì vậy, hệ thống cần nâng nhiệt theo quy trình thay vì đưa ngay dầu ở nhiệt độ cao vào một bơm đang nguội.
Khi bơm vận hành ổn định, lưu lượng nên được điều chỉnh từ phía van xả.
Việc khép van hút để điều chỉnh lưu lượng có thể làm điều kiện hút xấu đi, tăng nguy cơ xâm thực và khiến bơm làm việc thiếu ổn định.
Bơm dầu truyền nhiệt cần duy trì mức lưu lượng tối thiểu qua thân bơm.
Nếu hệ thống thường xuyên yêu cầu lưu lượng rất nhỏ so với lưu lượng thiết kế, cần xem xét lựa chọn bơm phù hợp hơn hoặc bố trí đường hồi bypass để duy trì dòng tuần hoàn cần thiết.
Trong quá trình vận hành cần thường xuyên kiểm tra độ rung, tiếng ồn, nhiệt độ ổ bi, áp suất cửa xả và tình trạng rò rỉ.
Những thay đổi bất thường ở các thông số này có thể là dấu hiệu của lệch tâm, thiếu bôi trơn, ổ bi hư hỏng, không khí lọt vào hệ thống hoặc điều kiện vận hành không phù hợp.
Mặc dù Các ứng dụng phổ biến nhất của Bơm dầu truyền nhiệt RY65-40-250 trong công nghiệp trải rộng trên nhiều lĩnh vực, không nên mặc định rằng model này phù hợp với mọi hệ thống dầu tải nhiệt.
Trước khi lựa chọn cần xác định ít nhất lưu lượng yêu cầu, tổng cột áp hệ thống, nhiệt độ dầu, đặc tính môi chất, trở lực của thiết bị trao đổi nhiệt và chế độ vận hành.
Điểm làm việc thực tế nên nằm trong vùng đặc tính phù hợp của bơm và ưu tiên gần vùng hiệu suất tốt.
Nếu hệ thống chỉ cần lưu lượng nhỏ và cột áp thấp, lựa chọn RY65-40-250 có thể không tối ưu. Ngược lại, nếu tổng trở lực vượt quá khả năng của bơm thì hệ thống cũng không đạt được lưu lượng thiết kế.
Vì vậy, thông số 25 m³/h – 80 m – 2.900 vòng/phút – 15 kW phải được đối chiếu với yêu cầu thực tế của từng dây chuyền trước khi quyết định sử dụng.
Các ứng dụng phổ biến nhất của Bơm dầu truyền nhiệt RY65-40-250 trong công nghiệp tập trung vào các hệ thống tuần hoàn dầu nóng phục vụ lò dầu tải nhiệt, ngành hóa chất, cao su, nhựa, dược phẩm, in và nhuộm dệt, sản xuất vật liệu làm đường, chế biến thực phẩm và chế biến gỗ.
Với lưu lượng 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, Bơm dầu truyền nhiệt RY65-40-250 đặc biệt đáng xem xét trong những hệ thống cần vận chuyển dầu nóng qua mạng đường ống có trở lực tương đối lớn.
Tuy nhiên, hiệu quả của bơm không chỉ phụ thuộc vào thông số định mức mà còn phụ thuộc vào việc lựa chọn đúng điểm làm việc, lắp đặt đường ống độc lập, căn chỉnh đồng tâm chính xác, gia nhiệt đúng quy trình, duy trì đủ lưu lượng và thực hiện bảo dưỡng định kỳ.
Khi được lựa chọn và vận hành đúng điều kiện, Bơm dầu truyền nhiệt RY65-40-250 có thể đảm nhiệm hiệu quả vai trò tuần hoàn dầu tải nhiệt trong nhiều dây chuyền gia nhiệt công nghiệp.
