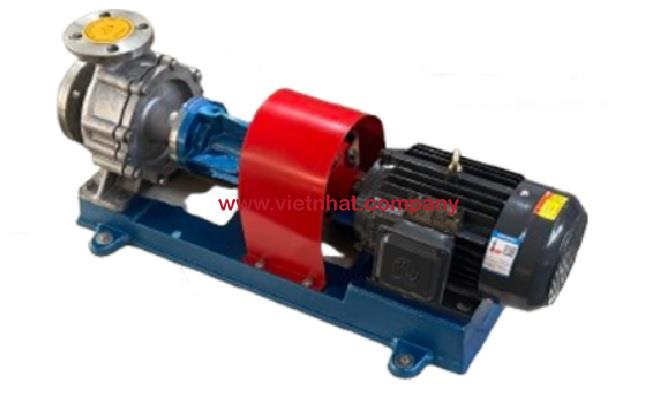

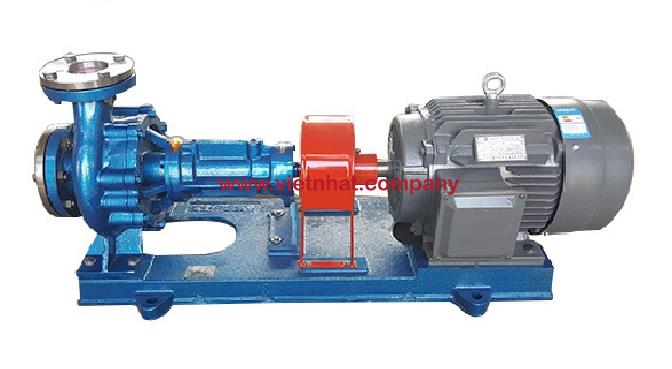

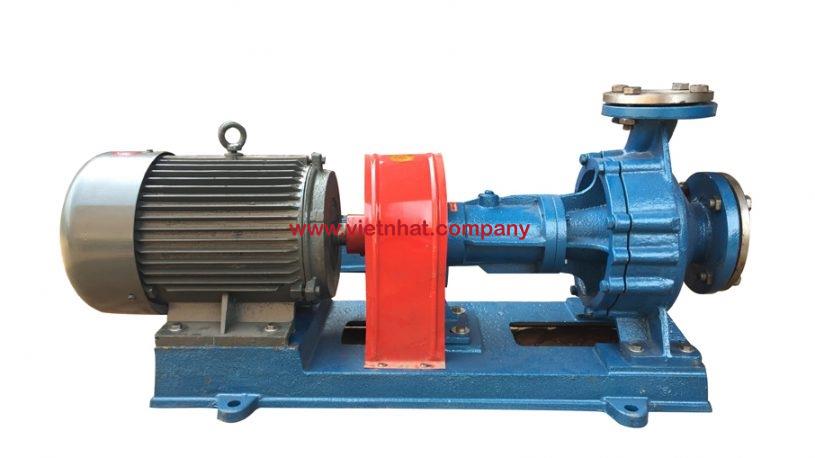

Bơm dầu truyền nhiệt RY80-50-250A là model thuộc dòng bơm dầu nóng RY, được thiết kế để tuần hoàn dầu tải nhiệt trong các hệ thống công nghiệp. Về cấu tạo, bơm sử dụng dạng đỡ một phía, cửa hút bố trí theo hướng trục, cửa xả hướng tâm theo phương thẳng đứng, còn bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Để hiểu rõ khả năng làm việc của thiết bị, cần tập trung vào các bộ phận chính cấu thành nên Bơm dầu truyền nhiệt RY80-50-250A.
Cấu tạo của Bơm dầu truyền nhiệt RY80-50-250A gồm các cụm chính:
Các bộ phận này được bố trí liên hoàn từ phần thủy lực ở đầu bơm đến cụm ổ trục và hệ thống truyền động phía sau.
Thân bơm là bộ phận chính bao quanh bánh công tác và tạo đường dẫn cho dầu tải nhiệt.
Ở Bơm dầu truyền nhiệt RY80-50-250A, cửa hút được bố trí theo hướng trục. Dầu đi vào tâm bánh công tác, sau đó được bánh công tác truyền năng lượng và đẩy ra cửa xả hướng tâm theo phương thẳng đứng.
Thân bơm cùng với các mặt bích hút và xả thuộc nhóm chi tiết chịu áp. Theo thiết kế của dòng RY, các bộ phận này được chế tạo theo cấp áp suất 16 bar.
Nắp bơm nằm phía sau thân bơm, có nhiệm vụ liên kết phần thủy lực với cụm ổ trục và tạo vị trí bố trí hệ thống làm kín quanh trục.
Khi bảo dưỡng, nắp bơm có thể được tháo cùng với thân ổ trục và cụm rôto để kiểm tra bánh công tác, trục hoặc các chi tiết làm kín.
Bánh công tác là chi tiết trực tiếp truyền năng lượng từ động cơ sang dầu tải nhiệt.
Tên model RY80-50-250A thể hiện:
Phiên bản 80-50-250A có điểm làm việc công bố là lưu lượng khoảng 43 m³/h, cột áp 60 m, tốc độ quay 2.900 vòng/phút.
Việc sử dụng bánh công tác phiên bản A giúp tạo ra đặc tính lưu lượng và cột áp phù hợp với điểm làm việc của model này.
Trục bơm truyền mô-men từ động cơ đến bánh công tác.
Khi động cơ quay, chuyển động được truyền qua khớp nối mềm tới trục bơm, sau đó làm bánh công tác quay. Vì trục làm việc ở tốc độ khoảng 2.900 vòng/phút nên độ đồng tâm và khả năng đỡ trục có ảnh hưởng trực tiếp đến độ rung của bơm.
Trục được đỡ bởi hai bộ vòng bi đặt trong thân ổ trục.
Đai ốc bánh công tác có nhiệm vụ cố định bánh công tác trên trục.
Đây là chi tiết nhỏ nhưng quan trọng, giúp bánh công tác giữ đúng vị trí trong quá trình quay và duy trì sự ổn định của cụm rôto.
Cụm ổ trục gồm thân ổ trục và hai bộ vòng bi. Chức năng chính của cụm này là đỡ, định vị và duy trì chuyển động ổn định của trục bơm.
Ổ bi phía bánh công tác được bố trí gần phần đầu bơm. Khi lắp ráp, mặt có nắp chắn bụi phải quay về phía bánh công tác.
Khoang ổ trục ở vị trí này được châm dầu tải nhiệt sạch để làm chất bôi trơn.
Ổ bi phía khớp nối nằm ở đầu gần động cơ và khớp nối mềm.
Theo hướng dẫn của dòng RY, vị trí này sử dụng mỡ gốc canxi hỗn hợp ZFG-2. Lượng mỡ nạp khoảng một nửa thể tích khoang trống giữa ổ bi và vỏ ổ.
Hai ổ bi phối hợp với nhau để giữ trục ổn định, hạn chế độ đảo và giảm rung trong quá trình vận hành.
Thân ổ trục là phần vỏ chứa ổ bi, dầu hoặc mỡ bôi trơn cùng các chi tiết định vị.
Trong sơ đồ cấu tạo của dòng RY còn có ống dẫn dầu, liên quan đến hệ thống bôi trơn và tuần hoàn dầu tại cụm ổ trục.
Cấu tạo này đặc biệt quan trọng đối với bơm dầu nóng vì cụm ổ trục phải làm việc gần khu vực có nhiệt độ cao nhưng vẫn cần duy trì điều kiện bôi trơn ổn định.
Hệ thống làm kín của Bơm dầu truyền nhiệt RY80-50-250A sử dụng sự kết hợp giữa:
Bộ chèn làm kín được bố trí tại vị trí trục đi qua nắp bơm.
Nhiệm vụ của bộ phận này là hạn chế dầu tải nhiệt rò rỉ dọc theo trục ra ngoài.
Trong giai đoạn bơm mới hoạt động, có thể xuất hiện rò rỉ nhẹ tại khu vực làm kín. Sau thời gian chạy rà, lượng rò rỉ có thể giảm dần.
Phớt dầu hỗ trợ làm kín và bảo vệ cụm ổ trục khỏi ảnh hưởng của dầu tải nhiệt.
Do Bơm dầu truyền nhiệt RY80-50-250A được sử dụng trong môi trường nhiệt độ cao, tình trạng phớt dầu cần được kiểm tra thường xuyên, đặc biệt khi xuất hiện rò rỉ hoặc nhiệt độ ổ trục tăng bất thường.
Bơm và động cơ không nối trực tiếp bằng liên kết cứng mà sử dụng khớp nối mềm kiểu ba chấu.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ sang trục bơm, đồng thời hỗ trợ hạn chế một phần tác động của rung động hoặc sai lệch nhỏ.
Khi quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.
Việc lắp đúng chiều quay rất quan trọng vì quay sai chiều sẽ làm lưu lượng và cột áp của bơm không đạt yêu cầu.
Bơm dầu truyền nhiệt RY80-50-250A sử dụng động cơ có công suất công bố 15 kW.
Bơm và động cơ được lắp trên cùng một bệ máy để bảo đảm vị trí tương đối giữa hai trục.
Độ đồng tâm giữa trục bơm và trục động cơ phải được căn chỉnh chính xác. Sai lệch tại vành ngoài khớp nối không nên vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu căn chỉnh không tốt, bơm có thể xuất hiện:
Bơm dầu truyền nhiệt RY80-50-250A sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm.
Cấu tạo này giúp phần rôto, ổ trục và thân bơm tạo thành một cụm tương đối gọn.
Đồng thời, hệ thống đường ống hút và xả phải có giá đỡ độc lập. Không nên để trọng lượng đường ống truyền trực tiếp lên thân bơm hoặc các mặt bích vì có thể làm lệch tâm cụm máy.
Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Cách thiết kế này giúp:
Đây là một trong những điểm cấu tạo phù hợp với ứng dụng tuần hoàn dầu tải nhiệt trong công nghiệp.
Quá trình truyền động của bơm có thể hình dung theo chuỗi:
Động cơ → khớp nối mềm → trục bơm → bánh công tác.
Trong khi đó, đường đi của dầu tải nhiệt là:
Cửa hút → tâm bánh công tác → bánh công tác → thân bơm → cửa xả.
Hai ổ bi giữ trục quay ổn định, bộ chèn và phớt dầu làm nhiệm vụ hạn chế rò rỉ, còn thân ổ trục và hệ thống bôi trơn duy trì điều kiện làm việc cho cụm rôto.
Chính sự phối hợp giữa các bộ phận này tạo nên cấu tạo hoàn chỉnh của Bơm dầu truyền nhiệt RY80-50-250A.
Bơm dầu truyền nhiệt RY80-50-250A có cấu tạo tập trung vào các bộ phận chính gồm thân bơm, nắp bơm, bánh công tác, trục bơm, đai ốc bánh công tác, hai ổ bi, thân ổ trục, hệ thống làm kín, khớp nối mềm, giá đỡ, động cơ và bệ máy.
Điểm nổi bật trong cấu tạo của model này là cửa hút hướng trục, cửa xả hướng tâm, kết cấu đỡ một phía, hai ổ bi định vị rôto, bộ làm kín kết hợp packing và phớt dầu chịu nhiệt, truyền động bằng khớp nối mềm và cơ chế tản nhiệt tự nhiên.
Hiểu rõ cấu tạo chi tiết của Bơm dầu truyền nhiệt RY80-50-250A giúp người sử dụng dễ dàng hơn trong việc lắp đặt, kiểm tra, bảo dưỡng và xác định chính xác vị trí cần xử lý khi bơm xuất hiện rung, nóng ổ bi, rò rỉ hoặc các dấu hiệu bất thường trong quá trình vận hành
Bơm dầu truyền nhiệt RY80-50-250A được sử dụng chủ yếu trong các hệ thống gia nhiệt công nghiệp tuần hoàn dầu nóng, nơi dầu tải nhiệt phải được đưa liên tục từ thiết bị gia nhiệt đến các thiết bị sử dụng nhiệt rồi quay trở lại nguồn nhiệt. Vai trò chính của bơm là duy trì lưu lượng và cột áp cần thiết để dòng dầu tuần hoàn ổn định trong toàn bộ hệ thống.

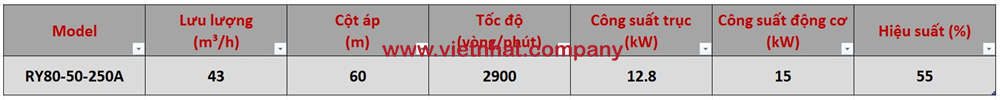

Theo thông số trong tài liệu, model RY80-50-250A có lưu lượng khoảng 43 m³/h, cột áp 60 m, tốc độ quay 2.900 vòng/phút, công suất trục 12,8 kW và công suất động cơ 15 kW. Đây là các thông số phù hợp với những hệ thống gia nhiệt công nghiệp có nhu cầu tuần hoàn dầu ở lưu lượng trung bình và cần cột áp tương đối cao để thắng tổn thất trên đường ống, van, bộ trao đổi nhiệt và các thiết bị công nghệ.
Trong một hệ thống gia nhiệt dầu tải nhiệt điển hình, dầu được gia nhiệt tại lò dầu hoặc bộ gia nhiệt, sau đó được bơm đến các thiết bị cần cấp nhiệt. Sau khi truyền nhiệt, dầu quay trở lại nguồn gia nhiệt để tiếp tục chu trình.
Bơm RY80-50-250A đảm nhiệm chức năng tạo dòng tuần hoàn này. Bơm không tạo ra nhiệt, mà giúp vận chuyển dầu nóng giữa nguồn nhiệt và thiết bị sử dụng nhiệt. Vì vậy, khả năng làm việc ổn định của bơm ảnh hưởng trực tiếp đến mức độ tuần hoàn dầu, sự ổn định nhiệt của hệ thống và khả năng duy trì quá trình gia nhiệt liên tục.
RY80-50-250A phù hợp với các hệ thống dùng dầu truyền nhiệt làm môi chất trung gian. Dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn, với nhiệt độ môi chất làm việc không vượt quá 350°C.
Trong thực tế, bơm có thể được bố trí tại đường tuần hoàn chính để đưa dầu nóng từ thiết bị gia nhiệt đến các khu vực sử dụng nhiệt như:
Bơm cấp dầu nóng qua bộ trao đổi nhiệt để truyền nhiệt sang môi chất hoặc thiết bị khác. Lưu lượng tuần hoàn ổn định giúp quá trình trao đổi nhiệt diễn ra liên tục và hạn chế dao động nhiệt độ.
Trong các dây chuyền công nghiệp, nhiều bồn chứa hoặc thiết bị công nghệ cần được duy trì ở một mức nhiệt nhất định. RY80-50-250A có thể được sử dụng để tuần hoàn dầu nóng qua áo gia nhiệt hoặc hệ thống trao đổi nhiệt của thiết bị.
Với các hệ thống có đường ống tương đối dài hoặc nhiều vị trí gây tổn thất áp suất, cột áp 60 m của RY80-50-250A là yếu tố quan trọng giúp duy trì dòng dầu trong mạch tuần hoàn.
Một ưu điểm quan trọng của việc ứng dụng Bơm dầu truyền nhiệt RY80-50-250A trong hệ thống gia nhiệt công nghiệp là khả năng làm việc với dầu nóng.
Dòng RY được thiết kế cho hệ thống dầu tải nhiệt, trong đó yêu cầu về nhiệt độ thường cao hơn nhiều so với các hệ thống bơm nước thông thường. Tuy nhiên, môi chất sử dụng cần đáp ứng đúng yêu cầu của nhà sản xuất: không chứa hạt rắn và chỉ có tính ăn mòn yếu.
Điều này đặc biệt quan trọng vì cặn bẩn, xỉ hàn hoặc tạp chất rắn có thể gây tắc bánh công tác, làm giảm lưu lượng và ảnh hưởng đến tuổi thọ bơm.
Để bơm hoạt động ổn định, việc lắp đặt phải được thực hiện đúng kỹ thuật.
Đường ống hút và đường ống đẩy cần có giá đỡ hoặc hệ thống treo riêng. Không nên để trọng lượng đường ống tác động trực tiếp lên thân bơm hoặc mặt bích.
Trong hệ thống gia nhiệt, đường ống thường bị giãn nở khi nhiệt độ tăng. Nếu không có giá đỡ phù hợp, lực từ đường ống có thể truyền vào bơm, gây lệch tâm, rung và ảnh hưởng đến ổ trục.
Trục bơm và trục động cơ phải được căn chỉnh đồng tâm trước khi vận hành. Sai lệch quá lớn có thể làm tăng rung động, ma sát và nhiệt độ ổ trục.
Theo tài liệu, sai lệch tại vành ngoài khớp nối không nên vượt quá 0,1 mm, trong khi khe hở giữa hai đầu trục khoảng 2–3 mm.
Đây là yêu cầu rất quan trọng khi ứng dụng RY80-50-250A trong hệ thống gia nhiệt công nghiệp.
Trước khi khởi động với dầu nóng, cần cho dầu nóng tuần hoàn qua thân bơm để gia nhiệt từ từ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp các chi tiết của bơm giãn nở đồng đều hơn, hạn chế biến dạng nhiệt và giảm nguy cơ phát sinh rung hoặc kẹt cơ khí khi đưa bơm vào làm việc ở nhiệt độ cao.
Trước khi khởi động, cần mồi đầy dầu vào thân bơm và loại bỏ không khí trong hệ thống.
Khi khởi động, van hút cần được mở hoàn toàn, còn van xả được đóng trước khi chạy động cơ. Sau khi bơm đạt tốc độ ổn định, van xả được mở từ từ để điều chỉnh lưu lượng.
Không nên dùng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm hoạt động không ổn định. Đồng thời, không được để bơm vận hành với van xả đóng quá lâu.
Một điểm cần đặc biệt lưu ý khi ứng dụng Bơm dầu truyền nhiệt RY80-50-250A là không vận hành ở lưu lượng quá thấp.
Tài liệu yêu cầu không để bơm làm việc dưới 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên có nhu cầu lưu lượng thấp, cần xem xét bố trí đường hồi bypass hoặc lựa chọn model bơm nhỏ hơn.
Việc duy trì lưu lượng tối thiểu giúp hạn chế hiện tượng quá nhiệt cục bộ, rung động và vận hành không ổn định.
RY80-50-250A có thể được sử dụng trong nhiều hệ thống gia nhiệt công nghiệp có dùng dầu tải nhiệt, đặc biệt trong các lĩnh vực như:
Bơm tuần hoàn dầu nóng qua các thiết bị trao đổi nhiệt, bồn công nghệ hoặc thiết bị phản ứng cần gia nhiệt gián tiếp.
Bơm dầu tải nhiệt đến các thiết bị cần duy trì nhiệt độ ổn định trong quá trình sản xuất.
Dùng trong các hệ thống tuần hoàn dầu nóng phục vụ quá trình gia nhiệt thiết bị sản xuất.
Bơm có thể tham gia vào hệ thống gia nhiệt gián tiếp bằng dầu tải nhiệt, với điều kiện môi chất và nhiệt độ phù hợp với giới hạn thiết kế của bơm.
RY80-50-250A chỉ phù hợp khi điểm làm việc thực tế của hệ thống nằm trong vùng đặc tính của bơm.
Khi lựa chọn cần kiểm tra đồng thời:
Việc chọn đúng điểm làm việc sẽ giúp bơm vận hành ổn định hơn và hạn chế tiêu hao năng lượng không cần thiết.
Ứng dụng Bơm dầu truyền nhiệt RY80-50-250A trong hệ thống gia nhiệt công nghiệp tập trung chủ yếu vào nhiệm vụ tuần hoàn dầu tải nhiệt giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt.
Với thông số khoảng 43 m³/h, cột áp 60 m và động cơ 15 kW, RY80-50-250A phù hợp với các hệ thống cần lưu lượng trung bình và khả năng thắng tổn thất áp suất tương đối lớn. Bơm có thể sử dụng trong các hệ thống gia nhiệt thuộc ngành hóa chất, cao su, nhựa, in nhuộm, chế biến thực phẩm, chế biến gỗ và nhiều dây chuyền công nghiệp sử dụng dầu tải nhiệt.
Để bơm làm việc hiệu quả, cần đặc biệt chú ý đến việc căn chỉnh đồng tâm, đỡ đường ống độc lập, mồi đầy dầu, gia nhiệt từ từ trước khi khởi động và duy trì lưu lượng làm việc phù hợp. Đây là những yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY80-50-250A vận hành ổn định trong hệ thống gia nhiệt công nghiệp
