Cấu tạo chi tiết của bơm khí hóa lỏng YQB80-5

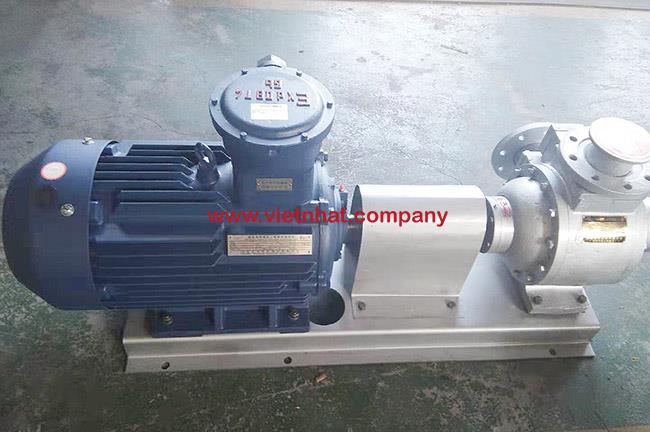

Bơm khí hóa lỏng YQB80-5 là thiết bị chuyên dụng dùng để vận chuyển các loại khí hóa lỏng như LPG, amoniac và khí dầu mỏ hóa lỏng trong điều kiện áp suất cao. Với đặc thù làm việc trong môi trường dễ bay hơi và có yêu cầu an toàn nghiêm ngặt, cấu tạo của bơm khí hóa lỏng YQB80-5 được thiết kế tối ưu về độ kín, độ bền và hiệu suất vận hành.
Tổng quan về cấu tạo bơm khí hóa lỏng YQB80-5
Bơm khí hóa lỏng YQB80-5 thuộc dòng bơm thể tích, hoạt động ổn định với lưu lượng 80 m³/h và áp suất làm việc lên đến 1.6 MPa. Toàn bộ cấu tạo của bơm khí hóa lỏng YQB80-5 được chia thành các cụm chính bao gồm thân bơm, rôto, trục bơm, hệ thống làm kín, van an toàn và bộ truyền động.
Các bộ phận này phối hợp chặt chẽ nhằm đảm bảo khả năng vận chuyển chất lỏng ở trạng thái hóa khí mà không xảy ra rò rỉ hay thất thoát áp suất.
Cấu tạo chi tiết của bơm khí hóa lỏng YQB80-5
Thân bơm (Pump Casing)
Thân bơm khí hóa lỏng YQB80-5 được chế tạo từ vật liệu chịu áp lực cao, thường là thép hợp kim hoặc gang cầu. Bộ phận này có nhiệm vụ bao bọc toàn bộ các chi tiết bên trong và chịu áp suất làm việc lên đến 1.6 MPa.
Thiết kế thân bơm dạng kín giúp hạn chế tối đa rò rỉ khí hóa lỏng, đồng thời tăng độ an toàn trong quá trình vận hành.
Rôto và cánh bơm
Rôto là thành phần quan trọng nhất trong cấu tạo bơm khí hóa lỏng YQB80-5. Rôto quay với tốc độ 780 vòng/phút, tạo ra lực hút và đẩy để vận chuyển chất lỏng.
Cánh bơm được thiết kế chính xác, đảm bảo lưu lượng ổn định 80 m³/h và duy trì chênh lệch áp suất 0.5 MPa. Vật liệu rôto thường có khả năng chống ăn mòn cao, phù hợp với môi trường hóa chất.
Trục bơm (Pump Shaft)
Trục bơm trong bơm khí hóa lỏng YQB80-5 đóng vai trò truyền động từ động cơ YB180L-4 đến rôto. Trục được gia công với độ chính xác cao nhằm giảm rung động và tăng tuổi thọ thiết bị.
Khả năng chịu tải tốt của trục giúp bơm hoạt động ổn định trong thời gian dài mà không bị biến dạng.
Hệ thống làm kín (Mechanical Seal)
Hệ thống làm kín là một trong những bộ phận quan trọng nhất trong cấu tạo bơm khí hóa lỏng YQB80-5. Do môi trường làm việc là khí hóa lỏng dễ bay hơi, hệ thống này thường sử dụng phớt cơ khí chất lượng cao.
Cơ cấu làm kín giúp ngăn chặn rò rỉ khí, đảm bảo an toàn cho người vận hành và môi trường xung quanh.
Van an toàn
Van an toàn được tích hợp trong bơm khí hóa lỏng YQB80-5 nhằm bảo vệ hệ thống khi áp suất vượt quá giới hạn cho phép. Khi áp suất tăng quá mức, van sẽ tự động xả để giảm áp, tránh gây hư hỏng cho bơm.
Đây là thành phần không thể thiếu trong các hệ thống bơm khí hóa lỏng.
Ổ bi và hệ thống bôi trơn
Ổ bi giúp giảm ma sát trong quá trình quay của trục và rôto. Trong bơm khí hóa lỏng YQB80-5, ổ bi được thiết kế chịu tải cao và hoạt động ổn định trong dải nhiệt độ ±40°C.
Hệ thống bôi trơn đi kèm đảm bảo các chi tiết chuyển động luôn hoạt động trơn tru, hạn chế mài mòn.
Cổng hút và cổng xả
Bơm khí hóa lỏng YQB80-5 có đường kính đầu vào và đầu ra đều là 4 inch. Thiết kế này giúp tối ưu lưu lượng dòng chảy, giảm tổn thất áp suất và đảm bảo hiệu suất vận hành.
Các cổng kết nối được gia công chính xác, đảm bảo độ kín tuyệt đối khi lắp đặt.
Động cơ truyền động
Bơm được trang bị động cơ YB180L-4 với công suất 18.5 kW. Đây là loại động cơ chống cháy nổ, phù hợp với môi trường khí hóa lỏng dễ cháy.
Động cơ cung cấp năng lượng ổn định giúp bơm vận hành liên tục và hiệu quả.
Đặc điểm nổi bật trong cấu tạo bơm khí hóa lỏng YQB80-5
Cấu tạo bơm khí hóa lỏng YQB80-5 được tối ưu để đáp ứng các yêu cầu khắt khe trong ngành công nghiệp khí. Các chi tiết được gia công chính xác, vật liệu bền bỉ và thiết kế kín hoàn toàn giúp thiết bị hoạt động an toàn, hiệu quả.
Ngoài ra, khả năng chịu áp suất cao, chống ăn mòn và vận hành ổn định trong nhiều điều kiện nhiệt độ khác nhau là những ưu điểm nổi bật của dòng bơm này.
Cấu tạo chi tiết của bơm khí hóa lỏng YQB80-5 cho thấy đây là thiết bị được thiết kế chuyên biệt cho môi trường làm việc nguy hiểm và yêu cầu độ an toàn cao. Từng bộ phận từ thân bơm, rôto, trục bơm đến hệ thống làm kín và van an toàn đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ bền của thiết bị.
Việc hiểu rõ cấu tạo bơm khí hóa lỏng YQB80-5 không chỉ giúp người dùng vận hành hiệu quả mà còn hỗ trợ bảo trì, sửa chữa đúng cách, từ đó kéo dài tuổi thọ và đảm bảo an toàn trong quá trình sử dụng.
