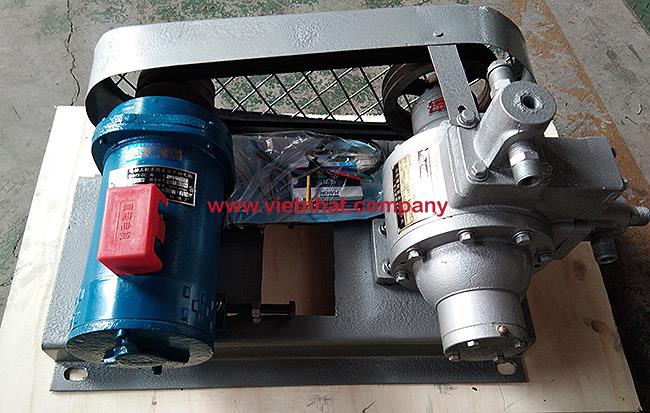

Đặc điểm cấu tạo của dòng Bơm khí hóa lỏng YAB2-5
Bơm khí hóa lỏng YAB2-5 là dòng bơm chuyên dụng được thiết kế để vận chuyển các loại chất lỏng dễ bay hơi như amoniac, LPG và các dung môi hóa chất tương tự. Điểm nổi bật của thiết bị này không chỉ nằm ở hiệu suất làm việc ổn định mà còn ở cấu tạo tối ưu, đảm bảo độ kín, độ bền và khả năng chống mài mòn cao. Dưới đây là phân tích chi tiết về đặc điểm cấu tạo của dòng Bơm khí hóa lỏng YAB2-5.
Cấu tạo tổng thể của Bơm khí hóa lỏng YAB2-5
Bơm khí hóa lỏng YAB2-5 được thiết kế theo nguyên lý bơm cánh trượt, với cấu trúc gọn gàng, chắc chắn, phù hợp cho môi trường công nghiệp yêu cầu độ an toàn cao.
Thân bơm (vỏ bơm)
Thân bơm được chế tạo từ gang hợp kim chịu mài mòn mật độ cao. Sau quá trình gia công, bề mặt bên trong đạt độ nhẵn cao, giúp giảm ma sát khi dòng chất lỏng đi qua.
Đặc điểm này mang lại hai lợi ích quan trọng:
- Hạn chế tối đa sự rò rỉ của các chất khí hóa lỏng như amoniac
- Tăng tuổi thọ của bơm trong điều kiện làm việc liên tục
Cánh trượt (vanes)
Cánh trượt là bộ phận quan trọng trong cấu tạo của Bơm khí hóa lỏng YAB2-5, được sản xuất theo công thức đặc biệt từ công nghệ nước ngoài.
Ưu điểm của cánh trượt:
- Độ bền cơ học cao
- Khả năng chống mài mòn tốt
- Độ dẻo dai giúp giảm nguy cơ nứt gãy khi hoạt động ở áp suất cao
Cánh trượt hoạt động linh hoạt trong rotor, tạo ra áp suất để hút và đẩy chất lỏng một cách ổn định.
Rotor và buồng bơm
Rotor quay với tốc độ khoảng 600 vòng/phút, tạo ra lực ly tâm để cánh trượt mở rộng và ép sát vào thành buồng bơm. Buồng bơm được thiết kế chính xác giúp tối ưu hóa thể tích làm việc.
Nhờ cấu tạo này:
- Lưu lượng đạt ổn định khoảng 2 m³/h
- Giảm rung động và tiếng ồn khi vận hành
Vòng đệm (seal)
Một trong những điểm nổi bật trong đặc điểm cấu tạo của dòng Bơm khí hóa lỏng YAB2-5 chính là hệ thống làm kín.
Vòng đệm được thiết kế đặc biệt với các tính năng:
- Khả năng làm kín cực tốt
- Chịu được áp suất làm việc lên đến 2.0 MPa
- Hạn chế rò rỉ các chất dễ bay hơi, đảm bảo an toàn
Đây là yếu tố then chốt khi sử dụng bơm trong môi trường hóa chất và khí dễ cháy.
Cấu tạo hệ thống truyền động

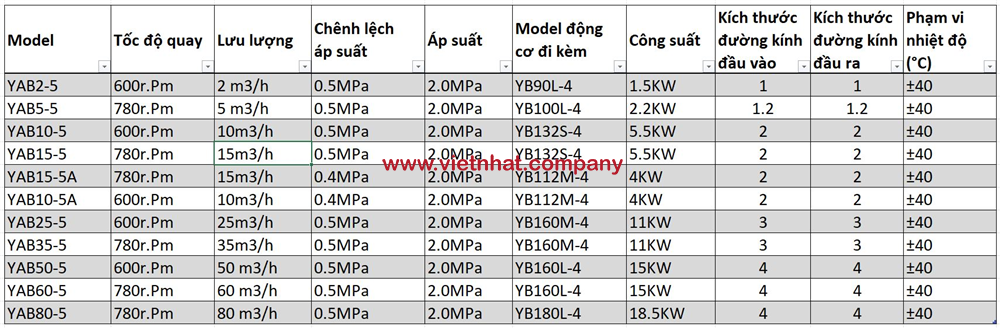

Bơm được kết hợp với động cơ model YB90L-4, công suất 1.5 kW, đảm bảo cung cấp đủ năng lượng cho quá trình vận hành ổn định.
Động cơ điện
Động cơ đi kèm có các đặc điểm:
- Hoạt động ổn định trong môi trường công nghiệp
- Phù hợp với tốc độ quay 600 vòng/phút của bơm
- Thiết kế tối ưu cho môi trường dễ cháy nổ
Trục bơm
Trục bơm kết nối trực tiếp với động cơ, được gia công chính xác nhằm:
- Giảm sai lệch khi quay
- Tăng hiệu suất truyền động
- Hạn chế hao mòn cơ khí
Cấu tạo cổng hút và cổng xả
Bơm khí hóa lỏng YAB2-5 có kích thước đường kính đầu vào và đầu ra đều là 1 inch, phù hợp với hệ thống đường ống tiêu chuẩn trong công nghiệp.
Đầu vào (cổng hút)
- Thiết kế tối ưu giúp hút chất lỏng nhanh chóng
- Giảm hiện tượng xâm thực
Đầu ra (cổng xả)
- Đảm bảo áp suất chênh lệch đạt 0.5 MPa
- Duy trì dòng chảy ổn định và liên tục
Khả năng thích ứng nhiệt độ và môi trường
Một đặc điểm quan trọng khác trong cấu tạo là khả năng làm việc trong phạm vi nhiệt độ ±40°C. Điều này cho phép bơm hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
Ngoài ra, vật liệu cấu tạo giúp bơm:
- Chịu được hóa chất ăn mòn nhẹ
- Phù hợp với nhiều loại môi chất như metanol, benzen, etylen oxit…
Đặc điểm cấu tạo của dòng Bơm khí hóa lỏng YAB2-5 cho thấy đây là thiết bị được thiết kế chuyên biệt cho các ứng dụng công nghiệp liên quan đến chất lỏng dễ bay hơi. Với vỏ bơm chắc chắn, cánh trượt bền bỉ, hệ thống làm kín hiệu quả và cấu trúc truyền động ổn định, dòng bơm này đảm bảo hiệu suất cao, an toàn và tuổi thọ lâu dài.
Nhờ những ưu điểm về cấu tạo, Bơm khí hóa lỏng YAB2-5 trở thành lựa chọn đáng tin cậy trong các ngành khí đốt, dầu khí, hóa chất và dược phẩm.
