Cấu tạo của bơm li tâm trục ngang SLW100-ISW100-200-I công suất 37 kw lưu lượng 192 m3/h
Cấu tạo của bơm ly tâm trục ngang SLW100-ISW100-200-I công suất 37 kW, lưu lượng 192 m³/h bao gồm các bộ phận chính sau đây:
1. Thân bơm (Pump Casing):
- Là bộ phận chứa toàn bộ các chi tiết bên trong và giúp định hướng dòng chảy.
- Được chế tạo từ vật liệu bền (thường là gang, thép không gỉ hoặc hợp kim) để chịu được áp lực và nhiệt độ.
2. Cánh bơm (Impeller):
- Có vai trò chính trong việc tạo ra áp lực và lưu lượng.
- Cánh bơm thường là loại cánh kín (closed impeller), đảm bảo hiệu suất cao.
- Được chế tạo từ gang, đồng hoặc thép không gỉ tùy thuộc vào môi trường bơm.
3. Trục bơm (Pump Shaft):
- Trục truyền lực từ động cơ đến cánh bơm.
- Được chế tạo từ thép hợp kim hoặc thép không gỉ để đảm bảo độ bền và chống mài mòn.
4. Bạc đạn (Bearing):
- Đỡ và giữ cho trục bơm quay trơn tru, giảm ma sát.
5. Phớt bơm (Mechanical Seal):
- Làm kín trục bơm để ngăn nước hoặc chất lỏng rò rỉ ra bên ngoài.
- Có thể sử dụng phớt cơ khí (mechanical seal) hoặc gioăng cao su tùy theo thiết kế.
6. Nắp bơm (Pump Cover):
- Che chắn và bảo vệ các bộ phận bên trong.
- Giúp cố định vị trí của cánh bơm.
7. Cửa hút và cửa xả (Suction and Discharge Ports):
- Cửa hút (Inlet): Đầu vào của chất lỏng, thường được thiết kế thẳng hàng để giảm tổn thất áp lực.
- Cửa xả (Outlet): Đầu ra của chất lỏng, định hướng dòng chảy.
8. Đế bơm (Pump Base):
- Đảm bảo cố định bơm trên bề mặt, giảm rung động khi hoạt động.
9. Động cơ (Electric Motor):
- Cung cấp năng lượng cho bơm, công suất 37 kW, đảm bảo bơm đạt được lưu lượng 192 m³/h.
- Động cơ được gắn trực tiếp với bơm theo kiểu trục ngang (close-coupled).
10. Hệ thống làm mát:
- Một số bơm có tích hợp hệ thống làm mát bằng không khí hoặc nước để bảo vệ động cơ trong các điều kiện khắc nghiệt.
Cấu tạo của bơm ly tâm trục ngang SLW100-ISW100-200-I rất tối ưu cho việc bơm nước sạch, nước nóng, hoặc các chất lỏng không chứa hạt rắn trong các ứng dụng công nghiệp, cấp nước, và xử lý nước thải.
Nguyên tắc hoạt động của bơm li tâm trục ngang SLW100-ISW100-200-I công suất 37 kw lưu lượng 192 m3/h
Nguyên tắc hoạt động của bơm ly tâm trục ngang SLW100-ISW100-200-I (công suất 37 kW, lưu lượng 192 m³/h) dựa trên nguyên lý lực ly tâm. Dưới đây là các bước mô tả chi tiết:
1. Cơ chế hút nước
- Khi bơm được khởi động, cánh bơm (impeller) bắt đầu quay nhờ động cơ điện có công suất 37 kW.
- Do lực quay của cánh bơm, áp suất ở trung tâm cánh bơm (phần tâm) giảm xuống thấp hơn áp suất tại nguồn cấp nước.
- Sự chênh lệch áp suất này tạo ra lực hút, kéo nước từ bể chứa hoặc đường ống vào buồng bơm qua cửa hút.
2. Tăng năng lượng chất lỏng
- Nước đi vào cánh bơm và được tăng tốc nhờ chuyển động quay với tốc độ cao.
- Cánh bơm truyền động năng (từ động cơ) cho chất lỏng, làm tăng vận tốc và áp suất của nước.
3. Chuyển động nước ra ngoài
- Nước sau khi được tăng tốc từ tâm cánh bơm sẽ di chuyển theo hướng ra ngoài (hướng bán kính) do tác dụng của lực ly tâm.
- Năng lượng động (vận tốc) của chất lỏng được chuyển hóa thành năng lượng áp suất trong vỏ bơm (casing), thường là dạng xoắn ốc.
4. Đẩy nước vào đường ống
- Từ vỏ bơm, nước có áp suất cao được đẩy vào đường ống thông qua cửa xả.
- Dòng chảy có thể được điều chỉnh bằng van điều tiết hoặc hệ thống điều khiển tự động
Ứng dụng nổi bật của bơm li tâm trục ngang SLW100-ISW100-200-I công suất 37 kw lưu lượng 192 m3/h
Bơm ly tâm trục ngang SLW100-ISW100-200-I, với công suất 37 kW và lưu lượng 192 m³/h, là một thiết bị quan trọng trong nhiều ứng dụng công nghiệp và dân dụng. Dưới đây là các ứng dụng nổi bật của loại bơm này:
1. Cấp nước và xử lý nước
- Hệ thống cấp nước sinh hoạt và công nghiệp: Được sử dụng để bơm nước sạch từ các trạm bơm hoặc nhà máy xử lý nước đến các khu dân cư, tòa nhà cao tầng, hoặc khu công nghiệp.
- Xử lý nước thải: Bơm nước thải sau xử lý hoặc bơm tuần hoàn nước trong các hệ thống làm sạch.
- Hệ thống bơm nước tưới tiêu: Hỗ trợ trong nông nghiệp, đặc biệt trong việc bơm nước từ nguồn cung đến các khu vực đồng ruộng hoặc trang trại.
2. Hệ thống làm mát và HVAC
- Hệ thống làm mát công nghiệp: Dùng để tuần hoàn nước làm mát trong các nhà máy, xí nghiệp sản xuất thép, hóa chất, hoặc các cơ sở sản xuất nhiệt điện.
- Hệ thống điều hòa không khí (HVAC): Được sử dụng trong các tòa nhà cao tầng, trung tâm thương mại hoặc nhà máy để bơm nước lạnh hoặc nóng trong hệ thống điều hòa không khí.
3. Công nghiệp hóa chất và dầu khí
- Bơm chất lỏng hóa học: Với khả năng bơm các chất lỏng có độ nhớt thấp và ít ăn mòn, loại bơm này thường được dùng trong các nhà máy sản xuất hóa chất hoặc dầu khí.
- Bơm nước làm mát hoặc dung dịch: Phục vụ các quy trình sản xuất cần sử dụng nước hoặc dung dịch làm mát trong ngành hóa chất.
4. Ngành thực phẩm và đồ uống
- Bơm nước sạch: Cung cấp nước cho các quy trình sản xuất thực phẩm, đồ uống hoặc dược phẩm, đảm bảo chất lượng và hiệu quả.
- Bơm dung dịch rửa: Dùng để bơm nước hoặc dung dịch vệ sinh cho hệ thống dây chuyền sản xuất.
5. Công nghiệp xây dựng
- Hệ thống cấp nước tòa nhà: Bơm nước lên cao phục vụ sinh hoạt và các thiết bị trong các tòa nhà cao tầng.
- Bơm thoát nước trong xây dựng: Thường được dùng để bơm nước tại các công trình ngầm hoặc trong điều kiện thi công ngập nước.
6. Năng lượng tái tạo
- Bơm nước cho nhà máy thủy điện và điện mặt trời: Được sử dụng để tuần hoàn hoặc bơm nước trong các hệ thống thủy lực.
7. Khả năng ứng dụng trong phòng cháy chữa cháy
- Hệ thống bơm chữa cháy: Cung cấp lượng nước lớn trong thời gian ngắn, đáp ứng tiêu chuẩn phòng cháy chữa cháy cho các tòa nhà lớn hoặc khu công nghiệp
Điều kiện làm việc bơm li tâm trục ngang SLW100-ISW100-200-I công suất 37 kw lưu lượng 192 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998
Bảng thông số kỹ thuật bơm li tâm trục ngang SLW100-ISW100-200-I công suất 37 kw lưu lượng 192 m3/h
Đường cong hiệu suất bơm li tâm trục ngang SLW100-ISW100-200-I công suất 37 kw lưu lượng 192 m3/h

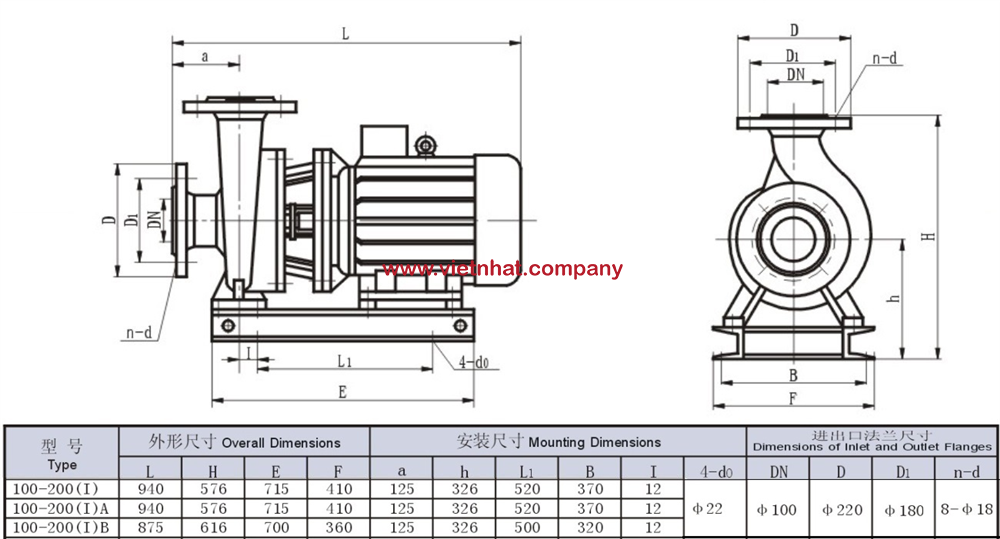

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW100-ISW100-200-I công suất 37 kw lưu lượng 192 m3/h
