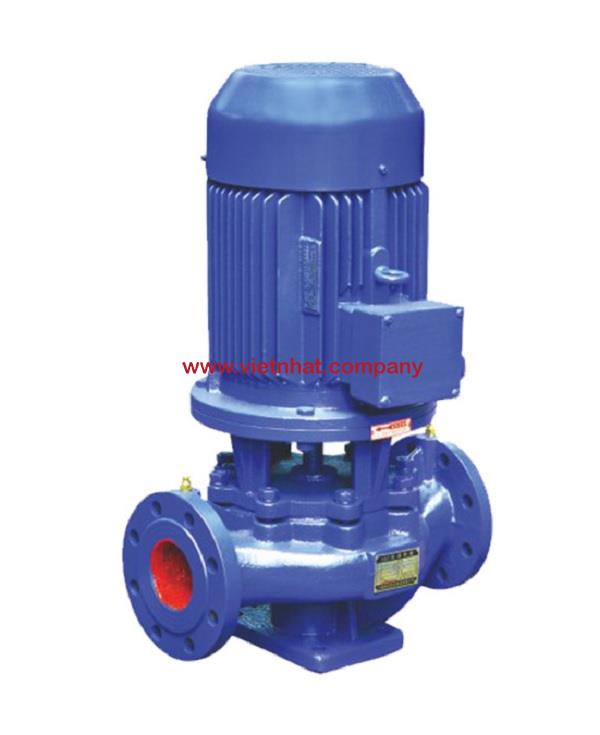

Bơm ly tâm trục đứng ISG250-315A

Cấu tạo chi tiết của Máy bơm nước ly tâm trục đứng ISG250-315A

Máy bơm nước ly tâm trục đứng ISG250-315A là thiết bị bơm công suất lớn, thiết kế chuyên biệt cho các hệ thống cần lưu lượng cao và áp lực lớn, đặc biệt trong lĩnh vực cấp thoát nước, hệ thống làm mát công nghiệp và phòng cháy chữa cháy. Cấu tạo của máy được thiết kế theo hướng tối ưu hóa hiệu suất và độ bền, gồm các bộ phận chính như sau:

1. Thân bơm (Pump Casing)
Thân bơm được chế tạo từ gang cầu FCD hoặc gang xám FC200 có khả năng chịu áp lực cao, chống ăn mòn và chịu được va đập cơ học.
Thiết kế thân dạng xoắn ốc giúp tối ưu hóa dòng chảy, giảm tổn thất thủy lực và tăng hiệu quả vận hành.

2. Cánh bơm (Impeller)
Cánh bơm dạng kín, làm từ gang hợp kim hoặc inox 304/316 tùy theo môi trường sử dụng.
Được cân bằng động chính xác, cánh bơm tạo lực ly tâm lớn giúp hút và đẩy nước với lưu lượng cao và cột áp ổn định.
Cấu trúc cánh thiết kế theo mô hình thủy lực tiên tiến, giảm rung và tiếng ồn.

3. Trục bơm (Pump Shaft)
Trục bơm được làm từ thép không gỉ có độ cứng cao (SUS420 hoặc SUS316), có khả năng chịu tải nặng và mô-men xoắn lớn.
Bề mặt trục tại vị trí tiếp xúc với phớt được mài bóng, đảm bảo độ nhẵn cao, giúp tăng tuổi thọ phớt cơ khí và hạn chế rò rỉ.

4. Phớt cơ khí (Mechanical Seal)
Phớt cơ khí có chức năng làm kín trục quay, chống rò rỉ nước hoặc chất lỏng trong quá trình hoạt động.
Vật liệu phớt thường là carbon–gốm hoặc SiC–SiC, có độ bền cao, chịu được môi trường có nhiệt độ và áp lực lớn.

5. Vòng bi (Bearing)
Sử dụng vòng bi chống mài mòn của các thương hiệu cao cấp (SKF, NSK...), giúp định hướng trục chính xác, giảm ma sát và kéo dài tuổi thọ thiết bị.
Vòng bi được bố trí ở cả hai đầu trục giúp ổn định chuyển động quay, giảm rung và tiếng ồn.

6. Động cơ (Electric Motor)
Động cơ không đồng bộ 3 pha, tốc độ tiêu chuẩn 1450 vòng/phút, công suất lớn (thường từ 132kW trở lên).
Động cơ có cấp bảo vệ IP55, cấp cách điện F hoặc H, thích hợp làm việc trong môi trường công nghiệp liên tục và khắc nghiệt.
Có thể tích hợp biến tần để điều chỉnh tốc độ quay linh hoạt, phù hợp với các hệ thống yêu cầu lưu lượng biến thiên.

7. Khớp nối trục (Coupling)
Khớp nối mềm hoặc khớp nối đàn hồi truyền lực từ động cơ đến trục bơm, giúp giảm chấn, bù sai lệch đồng tâm nhẹ và bảo vệ thiết bị khỏi lực va chạm đột ngột.

8. Đế bơm (Pump Base)
Đế bơm làm từ thép tấm chịu lực hoặc gang đúc nguyên khối, giữ cố định toàn bộ máy bơm, đảm bảo độ ổn định khi hoạt động ở tốc độ cao và tải nặng.
Có các lỗ bắt bu-lông để gắn chặt xuống sàn hoặc bệ đỡ.

9. Cửa hút và cửa xả

• Cửa hút nằm ở dưới, hướng ngang hoặc hướng xuống, giúp hút chất lỏng từ bể chứa hoặc đường ống.

• Cửa xả ở trên, hướng ngang, kết nối với đường ống xả.
  Cả hai đều sử dụng mặt bích tiêu chuẩn, dễ dàng kết nối với hệ thống hiện có.

10. Gioăng làm kín và nắp bơm

• Gioăng cao su chịu nhiệt hoặc vật liệu PTFE được sử dụng tại các vị trí lắp ráp để đảm bảo kín khít, tránh rò rỉ.

• Nắp bơm dễ tháo lắp, giúp thuận tiện khi kiểm tra hoặc bảo trì định kỳ.

Cấu tạo của Máy bơm nước ly tâm trục đứng ISG250-315A được thiết kế khoa học, chắc chắn và tối ưu cho vận hành liên tục trong môi trường công nghiệp. Từ vật liệu bền bỉ đến cấu trúc đồng tâm cao, máy đảm bảo hiệu suất làm việc mạnh mẽ, độ bền lâu dài và khả năng bảo trì thuận tiện, phù hợp với các hệ thống cần lưu lượng lớn, áp lực cao và độ tin cậy tuyệt đối.

Vật liệu chế tạo Máy bơm nước ly tâm trục đứng ISG250-315A

Máy bơm nước ly tâm trục đứng ISG250-315A được chế tạo từ các vật liệu có độ bền cao, chịu được áp lực, nhiệt độ và môi trường khắc nghiệt, đảm bảo khả năng hoạt động ổn định lâu dài trong công nghiệp. Dưới đây là chi tiết các vật liệu chính cấu thành thiết bị này:

1. Thân bơm (Volute casing)

• Vật liệu phổ biến: Gang xám (HT200) hoặc gang cầu (QT450-10).

• Ưu điểm:

  • Chịu lực tốt, phù hợp với áp lực vận hành cao.

  • Chống ăn mòn nhẹ, giá thành hợp lý.

• Tùy chọn cao cấp: Inox 304 hoặc Inox 316 cho môi trường có hóa chất, nước biển hoặc dung dịch ăn mòn.

2. Cánh bơm (Impeller)

• Vật liệu tiêu chuẩn: Gang đúc hoặc hợp kim đồng.

• Tùy chọn nâng cao:

  • Inox 304/316: Chống ăn mòn tốt, phù hợp cho nước sạch, nước nóng, hóa chất nhẹ.

  • Hợp kim chống mài mòn: Dùng trong môi trường có cát, bùn, nước chứa tạp chất.

• Cánh được gia công cân bằng động, giúp máy vận hành êm, ổn định.

3. Trục bơm (Pump shaft)

• Vật liệu: Thép không gỉ (thường là Inox 45#, Inox 2Cr13 hoặc SUS304).

• Đặc điểm:

  • Độ cứng cao, chống cong vênh khi quay tốc độ cao.

  • Chịu mài mòn tốt, tăng tuổi thọ vòng bi và phớt cơ khí.

4. Phớt cơ khí (Mechanical seal)

• Vật liệu mặt tiếp xúc: Gốm – than chì, silicon carbide – tungsten carbide.

• Vật liệu lò xo và khung giữ: Inox không gỉ (304 hoặc 316).

• Ưu điểm:

  • Chịu nhiệt, chịu áp suất và chống rò rỉ tốt.

  • Dùng được trong nước nóng, hóa chất nhẹ hoặc dung dịch có độ nhớt.

5. Vòng bi (Bearing)

• Chất liệu: Thép hợp kim cao cấp, được bôi trơn bằng mỡ hoặc dầu chuyên dụng.

• Đặc tính: Chịu tải trọng cao, chống mỏi, giảm rung lắc và tăng tuổi thọ quay liên tục.

6. Gioăng, đệm làm kín

• Chất liệu: Cao su NBR, EPDM hoặc PTFE (teflon).

• Tùy ứng dụng:

  • EPDM: Dùng cho nước nóng, hóa chất nhẹ.

  • NBR: Dùng cho nước sạch, dầu nhẹ.

  • PTFE: Dùng cho môi trường có axit mạnh, dung môi hữu cơ.

Máy bơm ISG250-315A được cấu tạo từ các vật liệu lựa chọn kỹ lưỡng, đảm bảo hiệu suất cao, vận hành bền bỉ và khả năng thích ứng với nhiều môi trường khác nhau, từ nước sạch, nước nóng đến dung dịch có hóa chất. Việc lựa chọn đúng vật liệu theo môi trường sử dụng là yếu tố quyết định đến tuổi thọ và hiệu quả của máy bơm.

Đường cong hiệu suất bơm ly tâm trục đứng ISG250-315A

Bản vẽ cấu tạo và kích thước bơm ly tâm trục đứng ISG250-315A
