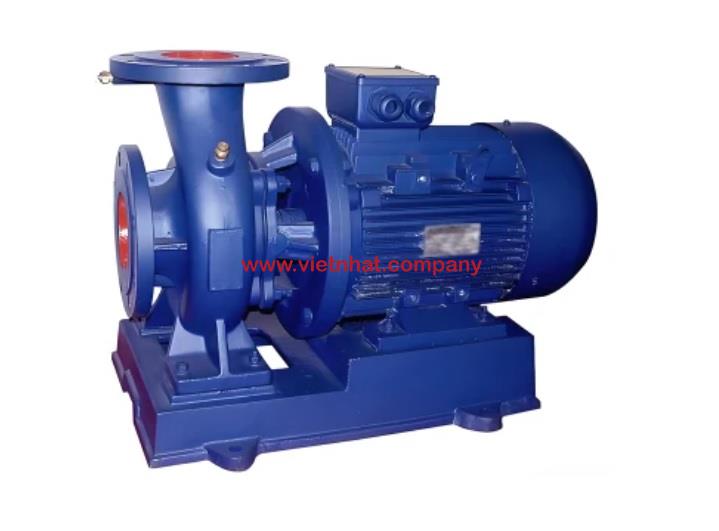

Bơm nước li tâm trục ngang mode SLW65-ISW65-250 động cơ 15 kw công suất 9.03 L/s

Bơm nước li tâm trục ngang mode SLW65-ISW65-250 động cơ 15 kw công suất 9.03 L/s

  Tải báo giá
Tải báo giá để xem giá
Mã SP
: SLW65-ISW65-250
Thương hiệu
:
Bảo hành
: 12 tháng
Tình trạng
  Liên hệ
Lưu lượng từ 17.5 - 32.5 m3/h hoặc 4.86 - 9.03 L/s, đẩy cao từ 76.5 - 82m, năng xuất 39 - 52%, động cơ 15 kw, tốc độ quay 2900 r/min, độ hút sâu 2.5m, khối lượng 185 kg
Khuyến mại
Khuyến mại
  •
Khuyến mại
  •
 Liên hệ tư vấn
Đang xử lý...

Thông tin chi tiết

Cấu tạo của bơm nước li tâm trục ngang mode  SLW65-ISW65-250 động cơ 15 kw công suất 9.03 L/s

Bơm nước ly tâm trục ngang model SLW65-ISW65-250 với động cơ 15 kW và công suất 9.03 L/s có cấu tạo như sau:

  1. Vỏ bơm (Pump Casing):

    • Được làm từ vật liệu gang hoặc thép không gỉ, vỏ bơm có nhiệm vụ bảo vệ các bộ phận bên trong và đảm bảo an toàn khi bơm hoạt động. Vỏ bơm có thiết kế chịu được áp suất cao và ăn mòn từ môi trường.

  2. Bánh công tác (Impeller):

    • Bánh công tác là thành phần chính tạo ra lực ly tâm khi bơm hoạt động. Nó được gắn trực tiếp vào trục bơm và quay với tốc độ cao để đẩy nước ra ngoài. Bánh công tác thường được làm từ gang hoặc thép không gỉ, tùy thuộc vào ứng dụng của bơm.

  3. Trục bơm (Pump Shaft):

    • Trục bơm là thành phần nối liền giữa động cơ và bánh công tác. Trục bơm thường được làm từ thép không gỉ để đảm bảo độ bền cao và khả năng chống ăn mòn. Trục bơm được hỗ trợ bởi vòng bi để giảm ma sát và tăng hiệu suất hoạt động.

  4. Vòng bi (Bearings):

    • Vòng bi giúp trục bơm quay một cách trơn tru và giảm thiểu sự mài mòn. Các vòng bi được bôi trơn bằng dầu hoặc mỡ để đảm bảo tuổi thọ dài và hoạt động ổn định.

  5. Bệ động cơ (Motor Mounting Base):

    • Bệ động cơ giữ cho động cơ được cố định và thẳng hàng với trục bơm. Điều này rất quan trọng để tránh sự lệch tâm, gây hư hỏng trục và vòng bi.

  6. Cánh dẫn hướng (Guide Vanes):

    • Cánh dẫn hướng giúp điều chỉnh dòng chảy của nước sau khi rời khỏi bánh công tác, đảm bảo dòng chảy đều và ổn định.

  7. Động cơ (Motor):

    • Động cơ 15 kW là nguồn năng lượng cho bơm, tạo ra mô-men xoắn cần thiết để quay trục bơm và bánh công tác. Động cơ có thể là loại động cơ ba pha, hoạt động ở điện áp cao.

  8. Phớt bơm (Mechanical Seal):

    • Phớt bơm là bộ phận ngăn ngừa nước rò rỉ ra ngoài theo trục bơm. Phớt cơ khí thường được làm từ các vật liệu chịu nhiệt và chịu mài mòn cao.

  9. Cổng hút và cổng xả (Suction and Discharge Ports):

    • Cổng hút là nơi nước được hút vào bơm, trong khi cổng xả là nơi nước được đẩy ra với áp suất cao. Cả hai cổng đều được thiết kế để kết nối với hệ thống ống dẫn một cách dễ dàng.

Cấu tạo trên đảm bảo bơm nước ly tâm trục ngang SLW65-ISW65-250 hoạt động hiệu quả và bền bỉ trong nhiều ứng dụng khác nhau, từ công nghiệp đến dân dụng

Ứng dụng của bơm nước li tâm trục ngang mode  SLW65-ISW65-250 động cơ 15 kw công suất 9.03 L/s

Điều kiện làm việc bơm nước li tâm trục ngang mode  SLW65-ISW65-250 động cơ 15 kw công suất 9.03 L/s


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử
dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

Bảng thông số kỹ thuật bơm nước li tâm trục ngang mode  SLW65-ISW65-250 động cơ 15 kw công suất 9.03 L/s


Đường cong hiệu suất bơm nước li tâm trục ngang mode  SLW65-ISW65-250 động cơ 15 kw công suất 9.03 L/s


Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang mode  SLW65-ISW65-250 động cơ 15 kw công suất 9.03 L/s
