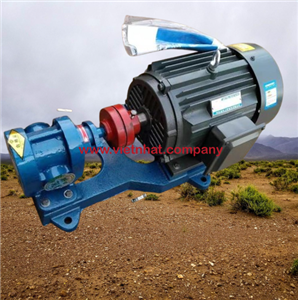

Khi đầu bơm lắp đặt cùng động cơ điện 3kw-4 sẽ cho lưu lượng 2.1m3/h tại áp suất nén 25kg/cm2, với vật liệu vỏ gang, bánh răng thép đầu bơm 2CY2.1 phù hợp vận chuyển dầu FO đặc
Đầu bơm bánh răng 2CY2.1-2.5MS là một sản phẩm nổi bật cho ứng dụng bơm dầu áp suất cao tạo sương
Đầu bơm bánh răng 2CY2.1-2.5MS là một thiết bị chuyên dụng được thiết kế để bơm dầu FO (Fuel Oil) với áp suất cao, nhằm tạo ra sương mịn để cung cấp cho các lò đốt. Loại bơm này được tích hợp hệ thống phớt cơ khí nhằm đảm bảo tính ổn định, bền bỉ và tránh rò rỉ dầu trong quá trình vận hành. Với các yêu cầu nghiêm ngặt về độ chính xác và hiệu suất, đầu bơm bánh răng này thường được sử dụng trong các ngành công nghiệp năng lượng và lò hơi.

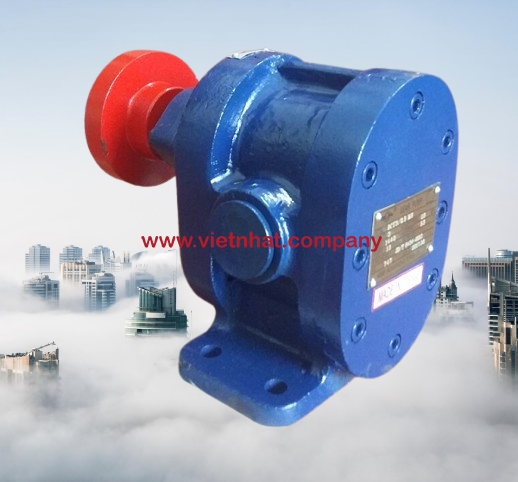

Hình ảnh đầu bơm bánh răng 2CY2.1-2.5MS
Cấu tạo của đầu bơm 2CY2.1-2.5MS cho lưu lượng 2.1m3/h đạt áp suất 25kg/cm2
Thân bơm 2CY2.1-2.5MS(Pump Casing): Đây là bộ phận bao bọc bên ngoài của bơm, thường được làm từ vật liệu gang hoặc thép chịu áp lực và nhiệt độ cao ở model này thì thân được đúc từ gang pha thép hợp kim giúp cho việc áp lực nén liên tục tại 25kg/cm2 lên thân vỏ không bị vỡ, nút.
Bánh răng 2CY2.1-2.5MS(Gears): Đây là thành phần quan trọng nhất trong bơm bánh răng. Hai bánh răng ăn khớp với nhau để tạo ra lực hút và đẩy dầu FO. Bánh răng được làm từ thép hợp kim 40cr có xử lý nhiệt bề mặt giúp cho việc chống mài mòn khi hai bánh răng tiếp xúc với nhau trong thời gian dài
Trục bơm 2CY2.1-2.5MS(Shafts): Trục này được kết nối với bánh răng và chịu trách nhiệm truyền động. Trục bơm thường được chế tạo từ thép không gỉ hoặc thép hợp kim chịu lực để đảm bảo độ bền khi hoạt động ở tốc độ cao và áp suất lớn.

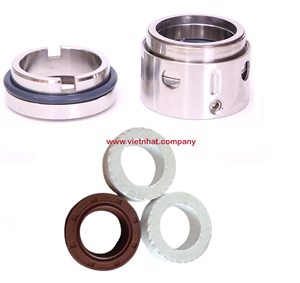

Phớt cơ khí 2CY2.1-2.5MS (Mechanical Seal): Phớt cơ khí ngăn dầu FO rò rỉ ra ngoài trong quá trình vận hành, đồng thời giữ cho các bộ phận bên trong không bị tiếp xúc với môi trường bên ngoài. Phớt này thường được làm từ vật liệu chịu nhiệt và chống mài mòn như carbon hoặc gốm.
Vòng bi 2CY2.1-2.5MS (Bearings): Vòng bi giúp trục bơm quay một cách trơn tru, giảm ma sát và mài mòn giữa trục và thân bơm. Vòng bi được làm từ thép hợp kim hoặc vật liệu chống mài mòn, có khả năng chịu nhiệt và áp suất cao.
Nắp bơm 2CY2.1-2.5MS (Pump Cover): Nắp bơm là phần trên của bơm, giúp bảo vệ bánh răng và các bộ phận bên trong khỏi bụi bẩn và hư hỏng. Nắp bơm cũng giúp dễ dàng tháo lắp và bảo dưỡng bơm khi cần thiết.
Cổng hút và cổng xả 2CY2.1-2.5MS(Suction and Discharge Ports): Đây là nơi dầu FO đi vào và ra khỏi bơm. Cổng hút thường có đường kính lớn hơn để dầu có thể dễ dàng được hút vào, trong khi cổng xả có đường kính nhỏ hơn để tăng áp suất.
Buồng bơm 2CY2.1-2.5MS(Pump Chamber): Đây là khu vực bên trong thân bơm nơi bánh răng quay, tạo ra sự thay đổi áp suất để hút và đẩy dầu FO.

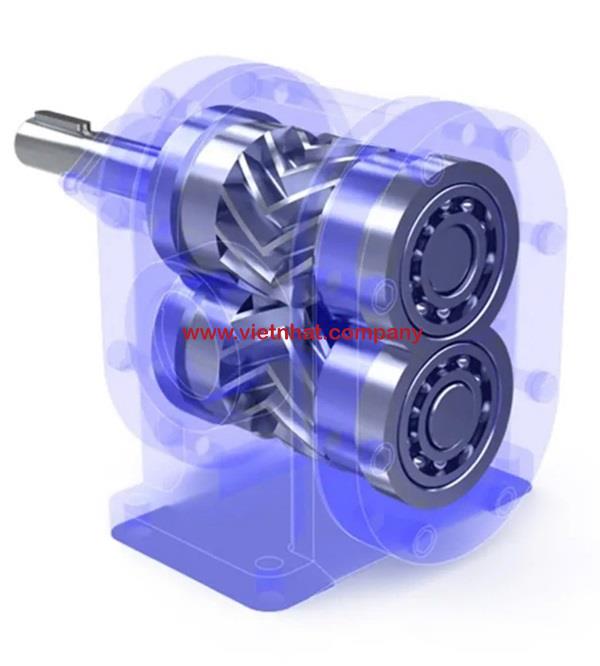

Hình ảnh mô phỏng 3D của đầu bơm bánh răng 2CY2.1-2.5MS
Đầu bơm bánh răng 2CY2.1-2.5MS sử dụng cơ chế truyền động bánh răng kép để tạo ra áp suất cần thiết cho việc bơm dầu. Hệ thống bánh răng này quay trơn tru, tạo ra lực hút từ đầu vào và đẩy dầu ra khỏi bơm với áp suất cao. Dầu FO, khi được bơm qua hệ thống này, sẽ được ép và đẩy vào vòi phun, tạo ra những hạt dầu nhỏ li ti, giúp hỗ trợ quá trình đốt cháy hiệu quả hơn trong lò đốt.
Điểm nổi bật của bơm bánh răng 2CY2.1-2.5ms
Khi đầu bơm bánh răng 2CY2.1-2.5 không được trang bị van hồi áp (van relief hay van một chiều), một trong những ưu điểm chính là nó có khả năng bơm đẩy và hút theo cả hai chiều. Điều này có nghĩa là bơm có thể dễ dàng thay đổi hướng dòng chảy, cho phép dầu FO (hoặc các chất lỏng khác) có thể được hút hoặc đẩy theo chiều thuận hoặc ngược, tùy thuộc vào yêu cầu của hệ thống.
Một số ưu điểm cụ thể của việc không sử dụng van hồi áp trong bơm 2CY2.1-2.5:
Tính linh hoạt cao: Khả năng hoạt động theo cả hai chiều giúp bơm trở nên linh hoạt hơn trong các ứng dụng đòi hỏi sự điều chỉnh dòng chảy, như khi cần đảo ngược hướng dòng dầu hoặc điều chỉnh các quá trình sản xuất khác nhau.
Sử dụng đa mục đích: Nhờ không có van hồi áp, bơm có thể được sử dụng trong các hệ thống yêu cầu chuyển dầu hoặc chất lỏng giữa các thùng chứa khác nhau mà không cần thiết phải thay đổi kết cấu bơm.
Cấu tạo đơn giản hơn: Việc loại bỏ van hồi áp làm giảm cấu tạo phức tạp của bơm, giúp bơm dễ bảo trì và giảm thiểu khả năng hỏng hóc từ hệ thống van.
Tuy nhiên, cần lưu ý rằng không có van hồi áp cũng có thể dẫn đến nguy cơ tăng áp suất trong hệ thống, và khi đó nếu áp suất vượt quá mức cho phép, có thể gây hư hỏng cho các bộ phận khác trong hệ thống hoặc làm rò rỉ dầu. Do đó, trong một số ứng dụng đòi hỏi kiểm soát áp suất, việc lắp van hồi áp có thể cần thiết để bảo vệ hệ thống.
Thông số kỹ thuật của đầu bơm bánh răng 2CY2.1-2.5
Model
Lưu Lượng
Áp Suất
Động Cơ Điện
Hút Xả
2CY2.1 - 2.5
2.1m3 / h
25 kg / cm2
3kw -4
1 inch

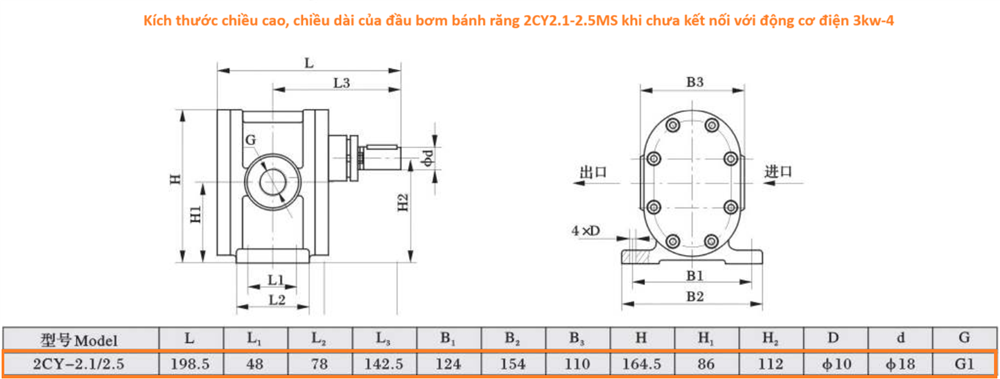

Kích thước chiều cao, chiều dài của đầu bơm bánh răng 2CY2.1-2.5
Video thực tế của đầu bơm bánh răng khi chưa kết nối với động cơ điện 3kw-4

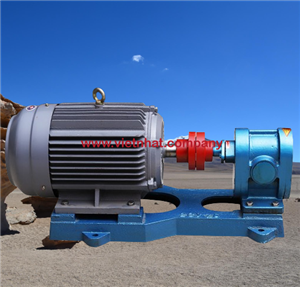

Những ứng dụng của đầu bơm dầu FO model 2CY2.1-2.5 khi lắp đặt với động cơ điện 3kw-4
1. Bơm 2CY2.1 Dùng Trong Hệ thống lò đốt công nghiệp
Ứng dụng: Bơm dầu FO vào hệ thống lò đốt để tạo sương dầu, giúp quá trình đốt cháy diễn ra hiệu quả và đồng đều.
Lý do: Đầu bơm 2CY2.1-2.5 kết hợp với động cơ 3kW-4 có khả năng tạo ra áp suất cao, giúp dầu FO được phun thành các hạt mịn, tăng cường hiệu quả cháy và giảm thiểu tiêu hao nhiên liệu.
2. Bơm 2CY2.1 Dùng Trong Hệ thống cấp dầu cho động cơ diesel
Ứng dụng: Cấp dầu FO hoặc dầu diesel cho các động cơ diesel trong nhà máy hoặc tàu thuyền.
Lý do: Động cơ 3kW cung cấp đủ công suất để đảm bảo việc bơm dầu ổn định, liên tục với lưu lượng đều, thích hợp cho các hệ thống cần cấp dầu vào động cơ để duy trì hoạt động.
3. Bơm 2CY2.1 Dùng Trong Hệ thống bôi trơn công nghiệp
Ứng dụng: Bơm và cấp dầu bôi trơn cho các máy móc công nghiệp trong các nhà máy sản xuất hoặc hệ thống thủy lực.
Lý do: Bơm bánh răng 2CY có khả năng hoạt động ổn định với dầu có độ nhớt cao, đảm bảo bôi trơn hiệu quả cho các thiết bị máy móc trong quá trình vận hành liên tục.
4. Bơm 2CY2.1 Dùng Trong Hệ thống tuần hoàn dầu trong nhà máy
Ứng dụng: Tuần hoàn dầu nhờn hoặc dầu FO trong các hệ thống làm mát, bôi trơn và gia nhiệt.
Lý do: Động cơ 3kW cung cấp công suất đủ để bơm dầu qua các đường ống dài và tạo đủ áp lực để đảm bảo quá trình tuần hoàn hiệu quả.
5. Bơm 2CY2.1 Dùng Trong Bơm dầu trong các kho chứa và trạm cấp phát dầu
Ứng dụng: Dùng để bơm dầu từ các bể chứa lớn ra xe bồn hoặc hệ thống cấp phát dầu cho các thiết bị công nghiệp khác.
Lý do: Với cấu hình động cơ 3kW-4, bơm có thể vận chuyển dầu FO, dầu nhờn hoặc dầu diesel với lưu lượng ổn định và an toàn, đặc biệt trong các hệ thống yêu cầu lưu chuyển dầu với khoảng cách xa hoặc độ cao lớn.
6. Bơm 2CY2.1 Dùng Trong Hệ thống sản xuất trong ngành hóa chất
Ứng dụng: Vận chuyển các loại dầu, hóa chất có độ nhớt tương đương dầu FO trong quá trình sản xuất và chế biến.
Lý do: Đầu bơm bánh răng 2CY kết hợp với động cơ mạnh mẽ giúp đáp ứng được nhu cầu vận chuyển hóa chất trong các dây chuyền sản xuất yêu cầu lưu lượng ổn định và chịu được áp lực cao.
7. Bơm 2CY2.1 Dùng Trong Hệ thống sấy và gia nhiệt dầu
Ứng dụng: Bơm dầu FO hoặc các loại dầu truyền nhiệt vào hệ thống sấy hoặc gia nhiệt cho các quy trình công nghiệp.
Lý do: Bơm có khả năng hoạt động trong môi trường nhiệt độ cao, đảm bảo dầu được cấp liên tục vào hệ thống sấy để tối ưu hiệu suất gia nhiệt.
