Giá bán máy bơm ly tâm trục đứng ISG25-160

Cấu tạo và nguyên lý hoạt động của máy bơm ISG25-160

Máy bơm ly tâm trục đứng ISG25-160 là dòng bơm nước chuyên dụng được thiết kế gọn gàng, thường dùng trong hệ thống cấp nước dân dụng và công nghiệp. Dưới đây là chi tiết về cấu tạo và nguyên lý hoạt động của model này:

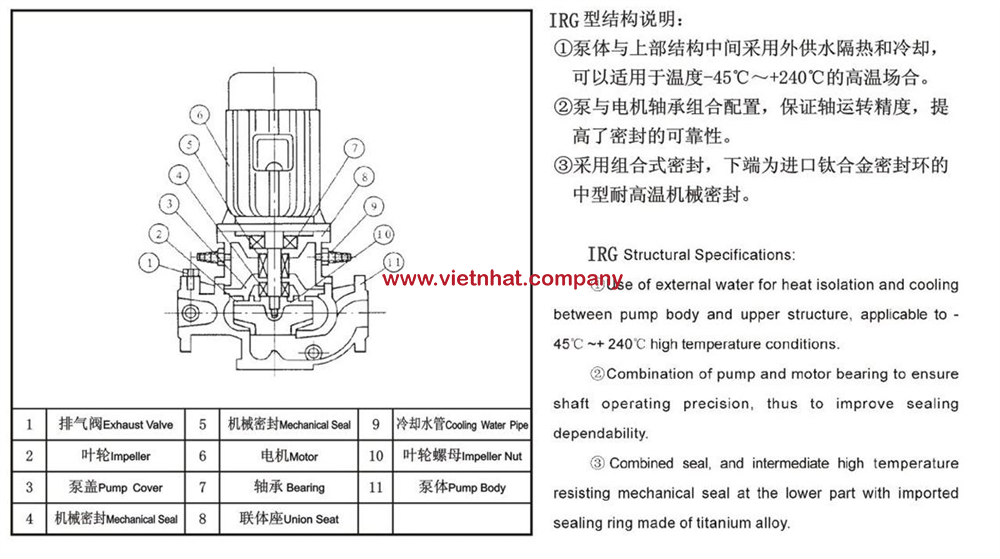

I. CẤU TẠO CỦA MÁY BƠM ISG25-160

1. Thân bơm (Casing)

   • Làm từ gang xám hoặc inox, có dạng trụ đứng.

   • Thiết kế kiểu lắp trục đứng, giúp tiết kiệm diện tích lắp đặt.

2. Cánh bơm (Impeller)

   • Làm bằng hợp kim đồng, gang hoặc inox.

   • Dạng cánh kín (closed impeller), tạo hiệu quả cao trong việc hút và đẩy nước.

3. Trục bơm (Pump Shaft)

   • Chất liệu thép không gỉ (Inox) hoặc thép hợp kim.

   • Truyền lực từ động cơ đến cánh bơm.

4. Phớt cơ khí (Mechanical Seal)

   • Chống rò rỉ nước giữa phần trục quay và thân bơm.

   • Giúp kéo dài tuổi thọ máy bơm và giảm thiểu bảo trì.

5. Động cơ điện (Electric Motor)

   • Gắn trực tiếp phía trên trục bơm.

   • Tiêu chuẩn IP55, cách nhiệt F, có khả năng hoạt động liên tục.

6. Đế bơm và mặt bích kết nối

   • Dùng để cố định bơm và kết nối với đường ống hút - xả.

II. NGUYÊN LÝ HOẠT ĐỘNG CỦA MÁY BƠM ISG25-160

1. Truyền động trực tiếp

   • Khi cấp điện, động cơ quay → truyền động trực tiếp đến trục bơm và cánh bơm.

2. Tạo lực ly tâm

   • Cánh bơm quay với tốc độ cao, tạo lực ly tâm đẩy nước từ tâm cánh ra mép ngoài.

3. Hút và đẩy nước

   • Do áp suất thấp ở tâm cánh bơm → nước từ ống hút bị hút vào.

   • Nước được đẩy ra qua ống xả với áp lực cao.

4. Chu trình lặp lại liên tục

   • Quá trình hút – đẩy diễn ra liên tục tạo nên dòng chảy ổn định

Ứng dụng của máy bơm ISG25-160 trong ngành công nghiệp

Máy bơm ly tâm trục đứng ISG25-160 là dòng bơm thiết kế nhỏ gọn, chạy êm, hiệu suất cao, thường được sử dụng trong cấp nước và tuần hoàn nước nóng/lạnh trong hệ thống công nghiệp. Dưới đây là các ứng dụng cụ thể của bơm ISG25-160 trong ngành công nghiệp:

1. Hệ thống HVAC (Heating, Ventilation, and Air Conditioning)

• Ứng dụng: Tuần hoàn nước lạnh hoặc nước nóng trong hệ thống điều hòa không khí và sưởi công nghiệp.

• Lý do sử dụng: Bơm ISG25-160 có lưu lượng ổn định, cột áp phù hợp cho hệ thống tuần hoàn kín.

2. Cấp nước sản xuất và sinh hoạt trong nhà máy

• Ứng dụng: Bơm nước từ bể chứa đến các khu vực sản xuất, văn phòng hoặc nhà ăn.

• Lý do sử dụng: Thiết kế trục đứng tiết kiệm diện tích, dễ lắp trong không gian chật hẹp của nhà xưởng.

3. Hệ thống xử lý nước và nước thải công nghiệp

• Ứng dụng: Chuyển nước sạch hoặc nước thải đã xử lý giữa các bể chứa trong quy trình xử lý.

• Lý do sử dụng: Bơm có khả năng hoạt động liên tục, ổn định, thích hợp với các hệ thống vận hành 24/7.

4. Cấp nước làm mát cho máy móc và thiết bị công nghiệp

• Ứng dụng: Tuần hoàn nước làm mát cho các thiết bị như máy ép, máy CNC, lò hơi công nghiệp…

• Lý do sử dụng: Kết cấu chắc chắn, bơm ổn định, chịu được áp lực liên tục.

5. Hệ thống phòng cháy chữa cháy (PCCC)

• Ứng dụng: Là bơm tăng áp trong hệ thống chữa cháy sprinkler hoặc hydrant.

• Lý do sử dụng: Bơm có cột áp cao (160mm đường kính cánh), đáp ứng yêu cầu cấp nước áp lực lớn.

6. Ứng dụng trong ngành hóa chất nhẹ và dược phẩm

• Ứng dụng: Bơm các loại dung dịch không ăn mòn trong dây chuyền sản xuất.

• Lý do sử dụng: Có thể tùy chọn vật liệu thân bơm bằng gang, thép không gỉ hoặc hợp kim phù hợp.

7. Hệ thống tuần hoàn nước nóng trong công nghiệp thực phẩm

• Ứng dụng: Cung cấp hoặc tuần hoàn nước nóng trong các quy trình tiệt trùng, nấu chín.

• Lý do sử dụng: Bơm ISG được thiết kế phù hợp với nhiệt độ lên tới 120°C nếu dùng đúng loại phớt và vật liệu

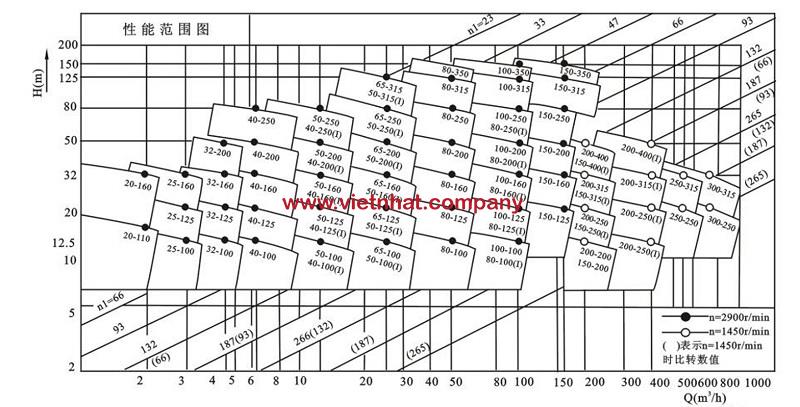

Đường cong hiệu suất bơm ly tâm trục đứng ISG25-160

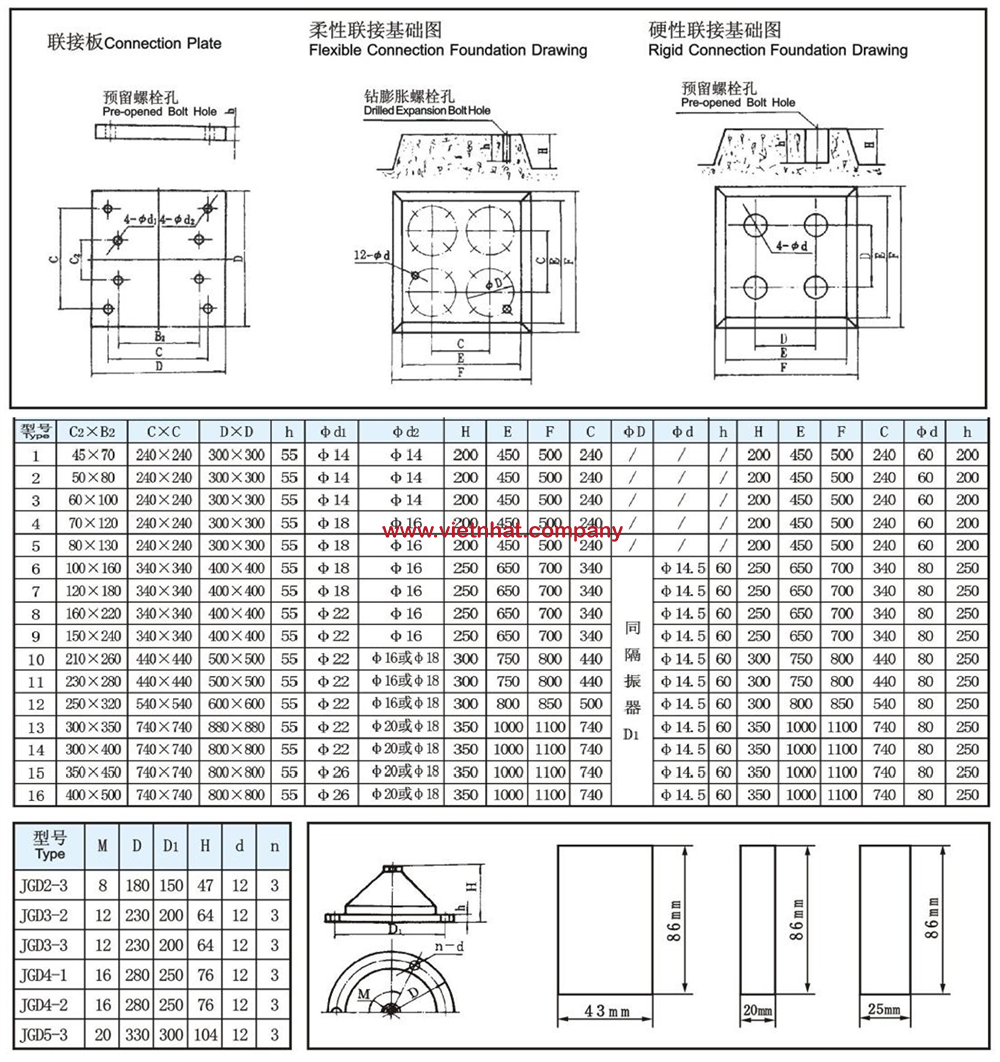

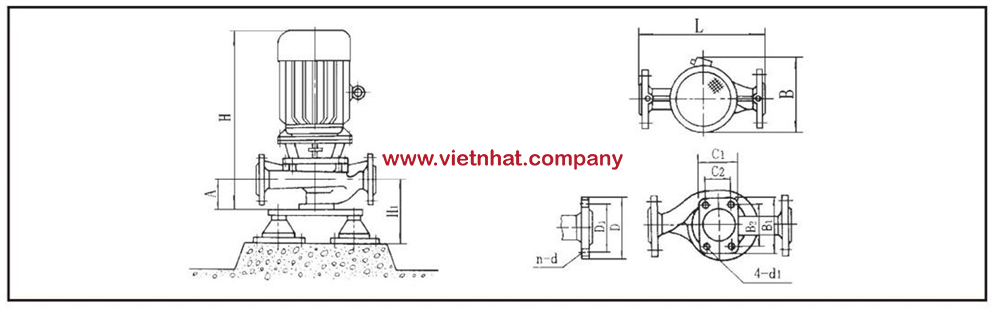

Bản vẽ cấu tạo và kích thước bơm ly tâm trục đứng ISG25-160
