Đặc điểm chính của máy bơm bánh răng KCB200 dưới đây
Máy bơm bánh răng KCB200 kiểu khớp ngoài, hay còn gọi là bơm bánh răng ngoại (External Gear Pump), là một loại máy bơm tự mồi tự hút thuộc họ máy bơm bánh răng. Đặc điểm chính của máy bơm KCB200 này là sự hoạt động dựa trên nguyên tắc của hai bánh răng xoay đối diện nhau để tạo ra sự hút và đẩy chất lỏng có một bánh răng chủ động và một bánh răng bị động
Bánh răng KCB200 chủ động thường sẽ được kéo dài ra với trục để lắp và kết nối với động cơ còn bánh răng KCB200 bị động phụ thuộc tốc độ quay của bánh răng chủ động khi động cơ quay bao nhiêu vòng thì bánh răng bị động quay theo nó.
Cấu tạo cơ bản của máy bơm bánh răng khớp ngoài gồm:
Máy
bơm KCB200 này có hai bánh răng chữ V được chế tạo chính xác. Hai bánh răng này được đặt vào hai lỗ và xoay đối diện nhau, tạo ra không gian bơm giữa chúng.
Lỗ hút và lỗ xả: Máy bơm có hai lỗ, một lỗ để hút chất lỏng và một lỗ để đẩy chất lỏng ra. Khi bánh răng xoay, nó tạo ra sự thay đổi khoảng cách giữa lỗ hút và lỗ xả, gây áp suất âm tại lỗ hút, từ đó hút chất lỏng vào và áp suất dương tại lỗ xả để đẩy chất lỏng ra.
Gối đỡ và bộ phận làm kín của bơm bánh răng KCB200
Gối đỡ phần buồng bơm bánh răng KCB200 là bộ phận chứa trục bơm và phớt làm kín cũng như vòng bi hoặc bạc bao quanh trục
Thông thường dòng bơm KCB200 trở lên thường sử dụng vòng bi để đảm bảo khi chạy ở tốc độ cao lưu lượng lớn 12m3 không bị tì trục quá nhiều lên vòng bi gây hư hỏng vòng bi
Về bộ phận phớt làm kín thì bơm bánh răng KCB200 rất đa dạng trong chi tiết làm kín
- Phớt lò xo đẩy
- Phớt chèn sợi tút chì
- Phớt mặt chà 2 mảnh
Về vật liệu sản xuất ra đầu bơm bánh răng KCB200 và bánh răng KCB200
Vật liệu gối bơm vẫn được đúc bằng gang xám FC200 , còn về vật liệu chế tạo ra bánh răng thì có sự đặc biệt riêng ở vật liệu
- Loại thép SCM440 được sử dụng để sản xuất và gia công bánh răng của bơm KCB200 đây là một loại thép hợp kim cường độ cao (high-strength alloy steel), và nó thường được sử dụng trong các ứng dụng đòi hỏi độ bền và độ cứng cao, như trong sản xuất bánh răng. Việc nhiệt luyện (heat treatment) là một quá trình quan trọng để cải thiện độ cứng bề mặt và tính chất cơ học của thép SCM440, và nó có thể cung cấp nhiều lợi ích cho việc sản xuất bánh răng, bao gồm:
Tăng độ cứng bề mặt: Quá trình nhiệt luyện, đặc biệt là quenching (tắm nhanh) và tempering (làm mềm), có thể cải thiện độ cứng bề mặt của thép SCM440. Điều này làm cho bánh răng của bơm KCB200 có khả năng chống mài mòn và chịu được áp lực và tải trọng cao hơn.
Tính ổn định: Nhiệt luyện có thể làm cho cấu trúc của thép SCM440 ổn định hơn, giúp tránh hiện tượng biến dạng và biến đổi cấu trúc trong quá trình sử dụng.
Tăng độ bền: Quá trình nhiệt luyện có thể tăng độ bền của thép, làm cho nó phù hợp cho việc sản xuất bánh răng trong các ứng dụng đòi hỏi sự bền vững và ổn định.
Thông số kỹ thuật của máy bơm bánh răng KCB200
| Model | Lưu Lượng | Áp Suất | Động Cơ | Hút Xả | Vật Liệu |
| KCB 200 | 12 m3 | 3,3 Bar | 4 kw - 4 | Dn 50 mm | Gang |
Kích thước bản vẽ của máy bơm bánh răng KCB200

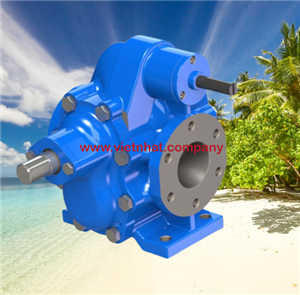

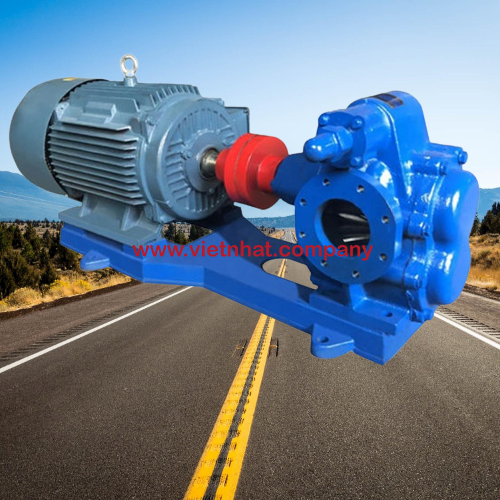

Hình ảnh tham khảo về máy bơm bánh răng KCB200
Kinh nghiệm vận hành máy bơm bánh răng KCB200
Khi vận hành máy bơm bánh răng KCB200 để vận chuyển dầu diesel, dầu nhớt, hoặc các chất lỏng tương tự, cần lưu ý một số điểm quan trọng để đảm bảo hiệu suất an toàn và ổn định của máy bơm cũng như để duy trì chất lỏng trong tình trạng sạch và không bị ô nhiễm. Dưới đây là những điều cần lưu ý:
Kiểm tra và bảo trì định kỳ: Đảm bảo rằng máy bơm KCB200 và hệ thống liên quan được kiểm tra và bảo trì định kỳ theo lịch trình. Điều này bao gồm việc kiểm tra dầu máy bơm, vòng bi, đai động cơ, và các phần khác của máy bơm để đảm bảo chúng hoạt động một cách ổn định.
Kiểm tra kín khít: Đảm bảo rằng tất cả các kín khít và phần kín đang hoạt động tốt để ngăn chặn sự rò rỉ của chất lỏng ra ngoài.
Sử dụng đúng chất lỏng: Sử dụng chính xác loại dầu diesel, dầu nhớt hoặc chất lỏng mà máy bơm KCB200 được thiết kế để vận chuyển. Tránh sử dụng chất lỏng có thành phần hoá học không phù hợp có thể gây ảnh hưởng đến độ bền và hiệu suất của máy bơm.
Bảo vệ khỏi bụi và các hạt rắn: Đảm bảo rằng chất lỏng đang được bơm không chứa các hạt bụi hoặc hạt rắn lớn, vì chúng có thể gây hỏng các bộ phận bơm và làm giảm hiệu suất.
Kiểm tra áp suất và dòng chảy: Theo dõi áp suất và dòng chảy của máy bơm KCB200 để đảm bảo chúng đang trong khoảng hoạt động an toàn và hiệu quả.
An toàn: Tuân thủ các quy tắc an toàn khi vận hành máy bơm KCB200, bao gồm việc giữ khoảng cách an toàn với các bộ phận chuyển động, sử dụng bảo vệ mắt và tai, và tránh làm việc trong môi trường nguy hiểm.
Xử lý chất thải: Xử lý chất thải (như dầu thải) theo quy định và luật pháp địa phương. Đừng tiết chất lỏng cũng như chất thải từ máy bơm vào môi trường mà không xử lý đúng cách.
Kiểm tra lọc và hệ thống lọc: Đảm bảo rằng hệ thống lọc đang hoạt động tốt để loại bỏ bất kỳ hạt bụi hoặc ô nhiễm nào khỏi chất lỏng, giúp bảo vệ máy bơm và duy trì chất lỏng sạch.
Lưu trữ và bảo quản đúng cách: Đối với các thiết bị và máy bơm KCB200 không sử dụng trong thời gian dài, hãy lưu trữ chúng ở nơi khô ráo và thoáng mát để tránh hiện tượng oxi hóa và hỏng.
Kinh nghiệm khi đi mua và lựa trọn cũng như hậu bán hàng của máy bơm KCB200
Khi đi mua và lựa chọn máy bơm KCB200:
Xác định nhu cầu của bạn: Trước khi mua máy bơm, hãy xác định rõ mục tiêu và nhu cầu của bạn. Bạn cần biết lưu lượng và áp suất cụ thể mà máy bơm cần phải đáp ứng để thỏa mãn ứng dụng của bạn.
Tìm nhà cung cấp đáng tin cậy: Lựa chọn một nhà cung cấp hoặc nhà sản xuất có uy tín và kinh nghiệm trong ngành máy bơm. Điều này đảm bảo bạn nhận được sản phẩm chất lượng và dịch vụ hỗ trợ tốt.
Kiểm tra thông số kỹ thuật: Hãy xem xét các thông số kỹ thuật của máy bơm KCB200 như lưu lượng, áp suất làm việc, vật liệu chế tạo, và điện áp. Đảm bảo rằng chúng phù hợp với yêu cầu của bạn.
Yêu cầu tư vấn: Nếu bạn không chắc chắn về sản phẩm hoặc cách sử dụng, đừng ngần ngại yêu cầu tư vấn từ nhà cung cấp hoặc nhà sản xuất. Họ sẽ có kiến thức để giúp bạn lựa chọn sản phẩm phù hợp nhất.
Kiểm tra chất lượng sản phẩm: Trước khi mua, hãy kiểm tra kỹ sản phẩm để đảm bảo không có lỗi sản xuất hoặc hỏng hóc. Điều này bao gồm kiểm tra kín khít, vết nứt, hoặc bất kỳ dấu hiệu nào khác có thể ảnh hưởng đến hiệu suất hoạt động của máy bơm.
Sau khi mua:
Giữ lại hóa đơn và tài liệu hướng dẫn: Lưu trữ hóa đơn mua hàng và tất cả các tài liệu hướng dẫn và bảo hành liên quan đến máy bơm. Điều này quan trọng để khiếu nại hoặc bảo hành sau này.
Thực hiện bảo dưỡng định kỳ: Theo dõi lịch trình bảo dưỡng định kỳ và thực hiện bảo dưỡng máy bơm theo hướng dẫn của nhà sản xuất. Điều này sẽ kéo dài tuổi thọ và duy trì hiệu suất của máy bơm.
Theo dõi hiệu suất: Theo dõi hiệu suất của máy bơm theo thời gian, bao gồm lưu lượng và áp suất làm việc. Nếu có bất kỳ vấn đề gì, liên hệ với nhà cung cấp hoặc dịch vụ hậu bán hàng để được hỗ trợ.
Liên hệ với dịch vụ hậu bán hàng: Nếu bạn gặp vấn đề hoặc cần sửa chữa, liên hệ với dịch vụ hậu bán hàng của nhà cung cấp hoặc nhà sản xuất để được hỗ trợ và tư vấn.
Bảo quản đúng cách: Bảo quản máy bơm ở môi trường khô ráo và thoáng mát để tránh oxi hóa và hỏng theo thời gian.
