Đặc điểm của máy bơm nước sử dụng động cơ điện 15kw model CM50-200A
Máy bơm nước CM50-200A với động cơ điện 15kw là một giải pháp lý tưởng cho các ứng dụng đòi hỏi hiệu suất bơm nước cao như cứu hỏa, chữa cháy và cấp nước sạch. Với lưu lượng ấn tượng có thể đạt được lên tới 78 m³/h, máy bơm này đáp ứng được nhu cầu lớn về nước trong các tình huống khẩn cấp và ứng dụng thương mại
- Động cơ điện mạnh mẽ: Máy bơm được trang bị một động cơ điện có công suất 15kw, cung cấp đủ năng lượng để bơm lượng lớn nước với hiệu suất cao. Động cơ này đảm bảo rằng máy có thể hoạt động ổn định trong các điều kiện khắc nghiệt và đáp ứng nhu cầu cấp nước liên tục.
Lưu lượng lớn: CM50-200A có khả năng bơm nước với lưu lượng lớn, có thể đạt tới 78 m³/h. Điều này làm cho máy bơm phù hợp với các ứng dụng đòi hỏi một lượng nước lớn như cứu hỏa, chữa cháy và cấp nước sạch cho các cộng đồng và khu công nghiệp.
Độ bền cao: Máy bơm được thiết kế để chịu được điều kiện làm việc nặng nhọc, với vật liệu chế tạo bền bỉ và khả năng chống ăn mòn. Điều này đảm bảo tuổi thọ dài lâu và giảm thiểu nhu cầu bảo trì.
Dễ dàng bảo trì và sử dụng: CM50-200A được thiết kế để dễ dàng bảo trì và sử dụng, với các thành phần dễ truy cập và thay thế. Điều này giúp giảm thời gian và chi phí bảo trì, đồng thời tăng cường hiệu quả sử dụng máy bơm.
Thiết kế thân thiện với môi trường: Máy bơm được thiết kế để giảm thiểu tác động tiêu cực đến môi trường, với hiệu suất cao và tiêu thụ năng lượng hiệu quả. Điều này giúp giảm lượng khí thải carbon và hỗ trợ các nỗ lực bảo vệ môi trường.
Cấu tạo của máy bơm li tâm trục ngang dùng cho bơm nước sạch Model CM50-200A
Vỏ bơm CM50-200A (Casing): Vỏ bơm bao bọc các bộ phận chi tiết bên trong và được thiết kế để chứa chất lỏng khi nó được bơm qua bơm CM50-200A. Trong máy bơm ly tâm trục ngang, vỏ thường có hình dạng xoắn ốc hoặc volute, giúp chuyển động ly tâm của chất lỏng thành áp suất.
hình ảnh vỏ bơm CM50-200A
Cánh bơm (Impeller) có đường kính D200A: Đây là bộ phận quay của máy bơm, thường được làm được đúc bằng gang FC200 hoặc inox đúc tùy theo nhu cầu của khách. Cánh bơm có nhiều nan cánh (blade) và là bộ phận chính tạo ra sự gia tăng vận tốc và áp suất của chất lỏng. Trong máy bơm trục ngang, cánh bơm thường được gắn trên trục ngang.
hình ảnh cánh bơm D200A của model CM50
Trục (Shaft) được gắn liền với tục của động cơ 15kw: Trục là bộ phận nối giữa động cơ và cánh bơm, truyền mô-men xoắn từ động cơ tới cánh bơm. Trong máy bơm trục ngang, trục sẽ nằm theo phương ngang.
hình ảnh trục bơm trước khi được lắp vào động cơ 15kw để kết nối cánh
Bạc đạn (Bearings) vòng bi SKF nhật : Bạc đạn hỗ trợ trục và cho phép nó quay mượt mà với tốc độ cao. Chúng cũng giúp duy trì định vị chính xác của trục trong suốt quá trình hoạt động của máy bơm.
hình ảnh vòng bi SKF nhật được sử dụng cho bơm CM50-200A
Phớt cơ khí (Mechanical Seal) sử dụng roăng viton chịu nhiệt cao lên tới hơn 100 độ C của model CM50-200A . Phớt cơ khí cung cấp một giải pháp kín đáo hiệu quả trong khi gioăng thường là giải pháp kinh tế hơn nhưng cần bảo trì thường xuyên hơn.
hình ảnh phớt làm kín của bơm CM50-200A
Cổng hút và cổng xả (Suction and Discharge Ports) có đường kính DN65/50mm: Cổng hút là nơi chất lỏng vào máy bơm, và cổng xả là nơi chất lỏng rời khỏi máy bơm. Trong máy bơm ly tâm trục ngang, cả hai cổng này thường được định vị sao cho chúng nằm trên một đường thẳng hoặc gần như trên một đường thẳng để tối ưu hóa luồng chất lỏng
Hình ảnh mô tả cổng hút xả của máy bơm nước CM50-200A
Nguyên lý vận hành của máy bơm CM50-200A
Khởi đầu quá trình bơm: Khi máy bơm CM50-200A bắt đầu hoạt động, cánh bơm bắt đầu quay do sự truyền động từ động cơ.15kw-2 Quá trình này tạo ra một khoảng trống ở tâm cánh bơm (gọi là vùng hút), làm giảm áp suất ở vùng này so với áp suất bên ngoài.
Hút nước: Do sự chênh lệch áp suất giữa bên trong và bên ngoài của máy bơm CM50200A, nước từ bể âm được hút theo đường ống dẫn vào máy bơm qua cổng hút. Điều này giúp nước liên tục được lấy từ nguồn cung cấp dưới bể.
Tăng vận tốc và áp lực nước: Khi nước di chuyển vào cánh bơm D200A nó được đẩy ra ngoài theo cánh của cánh bơm do lực ly tâm. Khi nước được đẩy ra, vận tốc của nước tăng lên khi di chuyển ra rìa ngoài của cánh bơm. Trong quá trình này, nước cũng chuyển từ hướng trục sang hướng bán kính, làm tăng áp suất của nước do hình dạng của vỏ bơm (vỏ dạng xoắn ốc hoặc volute).
Đẩy nước ra khỏi bơm: Khi nước di chuyển ra ngoài cánh bơm và vào vỏ xoắn ốc, nó chậm lại và áp suất tăng lên hơn nữa. Sự chuyển đổi này từ vận tốc sang áp suất (theo nguyên lý Bernoulli) cho phép nước được đẩy ra khỏi bơm qua cổng xả với áp lực mạnh và lưu lượng lớn.
Vận chuyển nước tới điểm sử dụng: Từ cổng xả, nước được chuyển tiếp đến các điểm sử dụng qua đường ống. Áp suất cao và lưu lượng lớn giúp nước có thể vượt qua các độ cao khác nhau và đi xa mà không mất quá nhiều áp lực.
Thương hiệu của máy bơm đang sử dụng chung mẫu CM50-200A gồm
Máy bơm nước Pentax CM50-200A, Máy bơm nước Morak CM50-200A, Máy bơm nước Daito CM50-200A, Máy bơm nước Howaki CM50-200A, Máy bơm nước Inter CM50-200A, Máy bơm nước Matra CM50-200A, Máy bơm nước Foras CN50-200A, Máy bơm nước Qeehua CM50-200A, Máy bơm nước Yamada CM50-200A, Máy bơm nước Việt Nhật CM50-200A, Máy bơm nước 15kw Bombas CM50-200A
Thông tin kỹ thuật
Thông số kỹ thuật về đường đặc tính của máy bơm nước CM50-200A
Bảng lưu lượng của máy bơm nước CM50-200A
| Model | Lưu Lượng | Đẩy Cao | Động Cơ | Hút Xả |
| CM50 - 200A | 78 m3 / h | 58m | 15kw | 65 / 50mm |

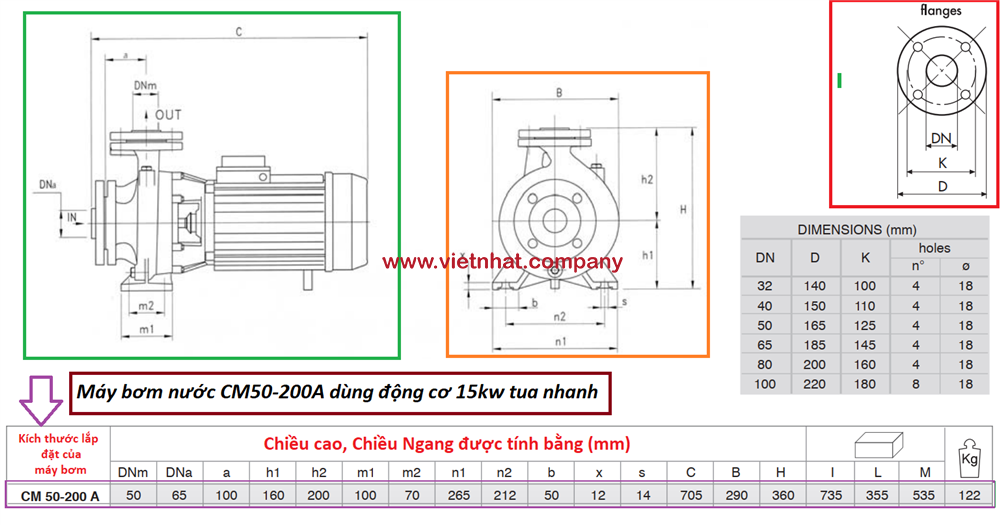

Kích thước lắp đặt của máy bơm nước CM50-200A
Khuyến cáo lắp đặt và sử dụng máy bơm nước CM50-200A
Trước khi lắp đặt:
Kiểm tra: Trước khi lắp đặt, kiểm tra kỹ máy bơm và phụ kiện đi kèm để đảm bảo không có hỏng hóc hay thiếu sót.
Đọc hướng dẫn: Đọc kỹ hướng dẫn từ nhà sản xuất và tuân thủ tất cả các chỉ dẫn và yêu cầu về an toàn.
Vị trí lắp đặt: Chọn vị trí lắp đặt sao cho máy bơm có đủ không gian cho việc bảo dưỡng và vận hành, và đảm bảo rằng nó được đặt trên một nền móng vững chắc, bằng phẳng và khô ráo.
Điện áp và nguồn cung cấp: Đảm bảo rằng nguồn cung cấp điện phù hợp với yêu cầu của máy bơm, bao gồm điện áp và tần số.
Trong quá trình lắp đặt:
Kết nối điện: Cần có một kỹ thuật viên điện chuyên nghiệp để thực hiện các kết nối điện, tuân thủ các quy định về an toàn điện.
Ống dẫn nước: Đảm bảo rằng đường ống hút và đường ống xả phù hợp với kích cỡ của máy bơm. Tránh sử dụng đường ống quá dài hoặc có nhiều khúc cua gấp để giảm thiểu mất áp suất.
Kiểm tra hệ thống kín: Đảm bảo rằng hệ thống đường ống không bị rò rỉ và tất cả các kết nối đều được siết chặt.
Phòng tránh cavitation: Đảm bảo mực nước hút đủ cao để ngăn chặn hiện tượng cavitation, có thể làm hỏng cánh bơm.
Sau khi lắp đặt:
Kiểm tra trước khi vận hành: Kiểm tra hệ thống và đảm bảo tất cả các bộ phận đều được lắp đặt chính xác và hoạt động bình thường.
Vận hành thử: Chạy thử máy bơm không tải trước khi bắt đầu sử dụng chính thức để kiểm tra xem có rò rỉ, rung động bất thường hoặc tiếng ồn không.
Theo dõi và bảo dưỡng: Theo dõi chặt chẽ hoạt động của máy bơm và thực hiện bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất để đảm bảo máy bơm hoạt động ổn định và kéo dài tuổi thọ.
An toàn: Luôn tuân thủ các quy tắc an toàn trong quá trình vận hành máy bơm, bao gồm việc mặc đồ bảo hộ cá nhân phù hợp và tắt nguồn điện khi tiến hành bảo dưỡng hoặc sửa chữa.
Hình ảnh máy bơm nước CM50-200A được lắp đặt cùng hệ thống bù và tăng áp lực nước dùng cho cứu hỏa
Hình ảnh khuyến cáo không được lắp đặt dưới đây
