Máy bơm lưu lượng lớn CM80-160C - Tiêu thụ điện năng thấp hiệu suất cao

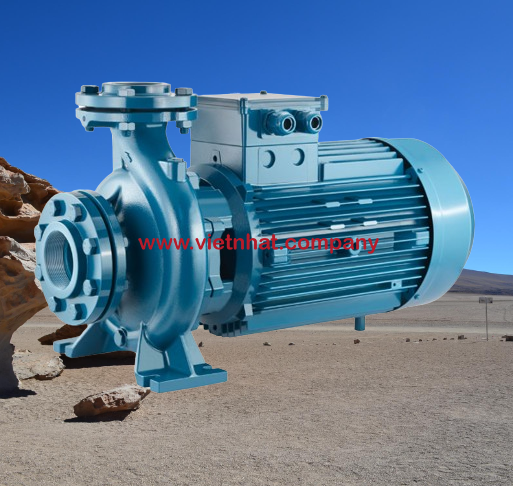

Máy bơm nước ly tâm CM80-160C, với đường hút vào sử dụng mặt bích DN100 và đường thoát nước DN80 mm, hoạt động dựa trên nguyên lý ly tâm để tạo ra dòng chảy. Đây là cách máy bơm này có thể tạo ra lưu lượng lớn lên đến 195 m³/h và có khả năng đẩy cao lên tới 26 mét. Dưới đây là một số điểm chính giải thích cách hoạt động và khả năng của máy bơm:
Nguyên lý ly tâm: Máy bơm ly tâm CM80-160C hoạt động bằng cách chuyển động quay của cánh (còn gọi là impeller). Khi cánh bơm quay, nó tạo ra lực ly tâm làm cho chất lỏng bị đẩy ra khỏi trung tâm và chuyển động theo hướng ra ngoài, từ đó tạo ra áp suất hút tại đường vào (hút) và áp suất đẩy tại đường ra (thoát).
Kích thước mặt bích và đường ống: Đường hút DN100 (100 mm) và đường thoát DN80 (80 mm) là kích thước đủ lớn để cho phép lượng nước lớn được hút và thoát ra một cách hiệu quả. Kích thước lớn hơn ở đường hút giúp giảm thiểu tình trạng cavitation (hiện tượng tạo bong bóng không khí do áp suất thấp) và tối ưu hóa luồng vào.
Hiệu suất và cấu trúc của cánh bơm: Cánh bơm 160mm của máy bơm CM80160C được thiết kế để tối ưu hóa dòng chảy và tạo ra lực đẩy mạnh mẽ. Với thiết kế đặc biệt, bánh công tác có thể tạo ra một lưu lượng lớn và đẩy nước lên cao hiệu quả.
Tốc độ và công suất động cơ: Động cơ điện 15kW-2 (2900 vòng tua/1phut) cung cấp đủ năng lượng cho cánh bơm quay ở tốc độ cao, từ đó tạo ra lực ly tâm mạnh mẽ cần thiết để đẩy nước với lưu lượng và cột áp mong muốn.
Vật liệu chế tạo máy bơm nước CM80160C có ưu điểm như sau
Vật liệu chế tạo máy bơm nước CM80-160C bằng gang FC200 mang lại một số ưu điểm quan trọng, đặc biệt phù hợp với các yêu cầu kỹ thuật và môi trường hoạt động của máy bơm.
Gang FC200 là một loại gang xám có độ bền cao, khả năng chống chịu lực và va đập tốt. Điều này giúp máy bơm CM80-160C có tuổi thọ lâu dài, ít bị hư hỏng do va đập hay áp lực hoạt động, ngoài ra Gang FC200 có khả năng chống ăn mòn từ nước và một số chất lỏng khác có tính hạt. Điều này làm cho nó trở thành vật liệu phù hợp cho các ứng dụng bơm nước, đặc biệt là trong môi trường ẩm ướt hoặc có chứa chất hóa học nhẹ.
Giá thành hợp lý: So với các vật liệu khác như thép không gỉ, gang FC200 thường có giá thành rẻ hơn, giúp giảm chi phí sản xuất và mua sắm máy bơm, đồng thời vẫn duy trì được chất lượng và độ bền cần thiết.
Khả năng chịu nhiệt: Gang FC200 có khả năng chịu được nhiệt độ cao, làm cho nó thích hợp cho các ứng dụng bơm nước nóng CM80-160C hoặc trong môi trường làm việc có nhiệt độ cao.
Cấu tạo của máy bơm nước CM80-160C sử dụng động cơ điện 15kw-2 IE3
Cánh bơm 160mm kiểu khe hở Type C (Impeller): Đây là phần quan trọng nhất của máy bơm, có nhiệm vụ tạo ra lực ly tâm để đẩy nước từ cổng hút đến cổng xả. Bánh công tác có thể có một hoặc nhiều cánh quạt, tùy thuộc vào thiết kế cụ thể của máy bơm.
Hình ảnh cánh bơm CM80-160C
Vỏ bơm (Pump casing): Vỏ bơm bao quanh cánh bơm và tạo thành đường dẫn cho dòng chảy hình xoắn ốc. Trong máy bơm ly tâm, vỏ bơm thường có dạng xoắn ốc để hỗ trợ việc tăng áp suất dòng chảy.
Hình ảnh vỏ bơm hình xoắn ốc của model CM80-160C
Trục bơm (Pump shaft): Trục bơm kết nối bánh công tác với động cơ và truyền động lực từ động cơ đến bánh công tác. Trục này phải được chế tạo từ vật liệu có độ bền cao để chịu được tải trọng và môi trường làm việc.
Bạc đạn (Bearings): Bạc đạn hỗ trợ trục bơm và giúp nó quay mượt mà, giảm ma sát và mài mòn.
Phớt cơ khí (Mechanical seal) hoặc Gioăng: Phớt cơ khí hoặc gioăng được sử dụng để ngăn chặn dòng chảy rò rỉ từ bên trong máy bơm ra ngoài, đảm bảo máy bơm hoạt động hiệu quả và an toàn.
Động cơ (Motor): Động cơ cung cấp năng lượng cần thiết để quay bánh công tác. Trong trường hợp của máy bơm CM80-160C, đây là một động cơ điện 15kW.
Mặt bích hút và xả (Suction and discharge flanges): Đây là các kết nối ống cho phép nước được hút vào và đẩy ra từ máy bơm. Kích thước của mặt bích này phụ thuộc vào kích thước của đường ống và yêu cầu của hệ thống.
Hệ thống làm mát (Cooling system): Đối với một số máy bơm, có thể cần một hệ thống làm mát để giữ cho động cơ và các bộ phận khác hoạt động ở nhiệt độ an toàn.
Khung và chân đế (Frame and baseplate): Cung cấp sự ổn định cho máy bơm và giữ cho nó cố định tại một vị trí.
Đường đặc tính làm việc hay còn gọi là đường cong hiệu suất của máy bơm nước CM80-160C
Bảng biểu đồ lưu lượng max, min của máy bơm nước CM80-160C
| Model | Lưu Lượng Max | Lưu Lượng Min | Động Cơ Điện | Hút Xả |
| CM80 - 160 C | 195 m3 / h | 66 m3 / h | 15 kw | 100 mm |
| >>>>>>>>> | 15m | 30m | 20 hp | 80 mmm |
Kích thước lắp đặt máy bơm nước CM80-160C
Ứng dụng thực tế máy bơm nước CM80-160C
Máy bơm nước CM80-160C với lưu lượng lớn lên đến 195 m³/h có thể được ứng dụng vào nhiều lĩnh vực khác nhau, đặc biệt là trong các công việc yêu cầu lưu lượng nước cao. Dưới đây là một số ứng dụng thực tế phù hợp với loại máy bơm này:
Cấp nước cho các khu công nghiệp và dân cư: Máy bơm có thể được sử dụng để cung cấp nước sạch cho các khu công nghiệp, khu đô thị, khu dân cư, hoặc trung tâm thương mại, đáp ứng nhu cầu nước hàng ngày ở mức lưu lượng cao.
Tưới tiêu trong nông nghiệp: Với lưu lượng lớn, máy bơm này phù hợp với việc tưới tiêu cho các khu vực nông nghiệp rộng lớn, bao gồm cả việc tưới bằng phương pháp tưới phun hoặc tưới nhỏ giọt.
Hệ thống chữa cháy: Máy bơm có thể được tích hợp vào hệ thống chữa cháy của toà nhà, khu công nghiệp hoặc các khu vực đô thị, cung cấp lượng nước đủ lớn và áp suất cần thiết để phun nước chữa cháy.
Xử lý nước thải và bơm hố móng: Máy bơm có thể được dùng để bơm nước thải từ các nhà máy, khu xử lý nước thải, hoặc trong quá trình dân dụng và công nghiệp để đảm bảo hệ thống thoát nước hoạt động hiệu quả.
Bơm nước cho các hệ thống làm mát và lưu thông nước: Trong các nhà máy công nghiệp, máy bơm có thể được sử dụng để cung cấp nước cho các hệ thống làm mát, giúp duy trì nhiệt độ hoạt động ổn định cho máy móc và thiết bị.
Bơm nước từ các nguồn nước như sông, hồ hoặc giếng: Máy bơm có thể dùng để bơm nước từ các nguồn tự nhiên để cung cấp nước cho các hoạt động nông nghiệp, công nghiệp hoặc cung cấp nước sạch.
Hệ thống chuyển nước giữa các bể chứa: Máy bơm cũng có thể được dùng để chuyển nước giữa các bể chứa, hồ chứa trong các hệ thống xử lý nước, bảo đảm nguồn cung cấp nước liên tục và ổn định.
