Máy bơm cứu hỏa, chữa cháy, Tuần hoàn nước CM65-250A tiết kiệm điện hiệu suất cao
Máy bơm nước CM65-250A là một lựa chọn ưu việt cho các nhu cầu bơm nước trong công nghiệp, nông nghiệp, và các ứng dụng chữa cháy. Được sản xuất bởi thương hiệu Morak nổi tiếng và có uy tín, sản phẩm này không chỉ đáp ứng nhu cầu về hiệu suất cao mà còn đảm bảo độ bền và tính năng ổn định trong suốt quá trình sử dụng.
Đặc điểm của máy bơm nước 37kw kiểu dáng bơm li tâm liền trục CM65-250A
Điểm nổi bật của máy bơm này bao gồm lưu lượng từ 54 đến 156 m³/h và cột áp từ 68 đến 90 mét, phù hợp cho các ứng dụng nước công nghiệp, bơm nước trong các hệ thống PCCC (phòng cháy chữa cháy), hoặc bơm nước tuần hoàn trong các hệ thống lớn. Máy được thiết kế để có thể hoạt động ổn định và đều đặn với cột áp không đổi, đảm bảo việc cung cấp nước liên tục và đáng tin cậy.
Cấu tạo của máy bơm nước 50Hp (37kw-2) Model CM65-250A
Máy bơm nước li tâm CM65-250A là một thiết bị phổ biến được sử dụng trong nhiều lĩnh vực khác nhau:
Cánh bơm có đường kính 250 kiểu khe hở cánh Type (A): Là bộ phận quan trọng nhất trong máy bơm, có chức năng tạo áp lực ly tâm để đẩy nước đi. cánh bơm có thể được thiết kế kiểu cánh li tâm dạng cánh kín, Khe hở cánh dạng Type A giúp cho hiệu suất cao tiêu thụ điện năng ít hơn
Hình ảnh cánh bơm 250A của bơm CM65
Trục bơm sẽ được nối trực tiếp từ trục của động cơ điện 37kw-2 (50hp)
Hình ảnh trục bơm CM65-250A có trục là được kéo dài từ trục động cơ để gắn với cánh bơm
Vỏ bơm CM65-250A (buồng bơm): Bảo vệ các bộ phận bên trong và hướng dòng chảy được làm từ gang xám FC200
hình ảnh vỏ bơm hình xoắn ốc của model CM65-250A
Phớt cơ khí của bơm CM65-250A (bộ phận làm kín): Đảm bảo rằng chất lỏng không rò rỉ ra ngoài từ trục bơm. Loại phớt này thường được làm từ các vật liệu như ceramic, graphite.
Hình ảnh phớt làm kín của bơm CM65-250A
Nguyên lý hoạt động của máy bơm nước li tâm cánh kín CM65-250A
Khi máy bơm khởi động, động cơ điện 37kw làm trục bơm và cánh bơm quay. Nước từ nguồn được hút vào máy bơm thông qua đường ống hút có sử dụng mặt bích DN80.
- Nước được đưa vào trung tâm cánh bơm, Dưới tác động của lực ly tâm do bánh công tác quay, nước được đẩy ra mép ngoài của cánh bơm, từ đó tăng áp suất nước.
- Áp suất cao tạo ra trong máy bơm đẩy nước ra ngoài qua đường ống thoát nước, sử dụng mặt bích DN65. Buồng xoắn ốc của máy bơm giúp hướng dẫn và tăng áp suất của nước khi nó di chuyển ra ngoài.
Điều chỉnh lưu lượng và áp suất: Điều này có thể được thực hiện thông qua việc điều chỉnh tốc độ quay của động cơ hoặc sử dụng các thiết bị điều chỉnh khác. Lưu lượng và áp suất nước cuối cùng phụ thuộc vào đặc điểm thiết kế của cánh bơm và các yếu tố vận hành khác.
Nguyên lý này cho phép máy bơm CM65-250A với cánh kín đường kính 250mm hiệu quả trong việc bơm nước từ các giếng sâu, hồ chứa, hoặc ứng dụng trong các hệ thống cấp nước và làm mát công nghiệp. Máy bơm li tâm có khả năng cung cấp lưu lượng nước lớn và duy trì áp suất ổn định, phù hợp với các ứng dụng đòi hỏi khả năng vận chuyển nước từ điểm này sang điểm khác với tốc độ cao và áp suất đáng kể.
Đường đặc tính của máy bơm nước CM65-250A để tìm được điểm làm việc theo đúng yêu cầu
Biểu đồ lưu lượng thể hiện lưu lượng max và cột áp max của bơm CM65-250A
| Model | Lưu Lượng Max | Lưu Lượng Min | Động Cơ Điện | Mặt Bích |
| CM65 - 250 A | 156 m3 / h | 54 m3 / h | 37 kw | 80 mm |
| >>>>>>>>>> | 54m | 90m | 50 hp | 65 mm |
Bản vẽ kỹ thuật của máy bơm nước CM65-250A
Ứng dụng của máy bơm nước li tâm liền trục CM65-250A
Cấp nước: Sử dụng trong các hệ thống cấp nước cho nhà máy, khu dân cư, trường học, bệnh viện và các công trình xã hội khác. Máy bơm này đặc biệt hữu ích trong việc bơm nước từ giếng sâu hoặc bể chứa.
Hệ thống phòng cháy chữa cháy: Là một thành phần chính trong các hệ thống PCCC, máy bơm CM65-250A cung cấp đủ áp lực và lưu lượng nước cần thiết để phun nước lên cao và xa, giúp dập tắt đám cháy hiệu quả.
Tưới tiêu: Trong nông nghiệp, máy bơm này được sử dụng rộng rãi cho việc tưới tiêu đồng ruộng, vườn cây, hoặc cảnh quan.
Hệ thống làm mát: Máy bơm được sử dụng trong các hệ thống làm mát của nhà máy, trạm biến áp, hoặc các thiết bị công nghiệp cần duy trì nhiệt độ ổn định.
Chuyển nước thải và xử lý nước: Dùng trong các nhà máy xử lý nước thải, máy bơm CM65-250A có thể bơm nước thải từ bể tự hoại hoặc các cơ sở xử lý nước khác.
Thương hiệu cùng sử dụng chung mã bơm CM65-250A
Pentax, Daito, Morak, Foras, Howaki, Inter, Matra, Mastra, TechZumi..... và nhiều nhãn hiệu khác
Sơ đồ đấu điện công nghiệp của máy bơm CM65-250A kiểu tự động và bán tự động

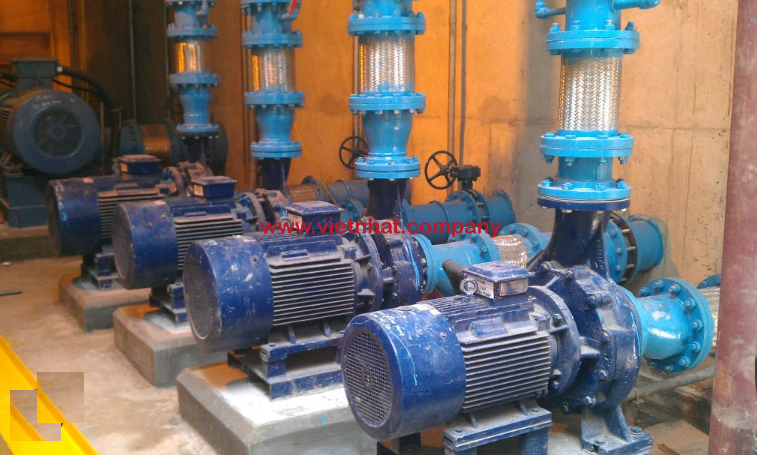

Hình ảnh máy bơm nước CM65-250A được lắp đặt vào hệ thống cấp thoát nước
Hình ảnh máy bơm nước CM65-250A được lắp song song cùng bơm chạy xăng, dầu để phòng chống chữa cháy
