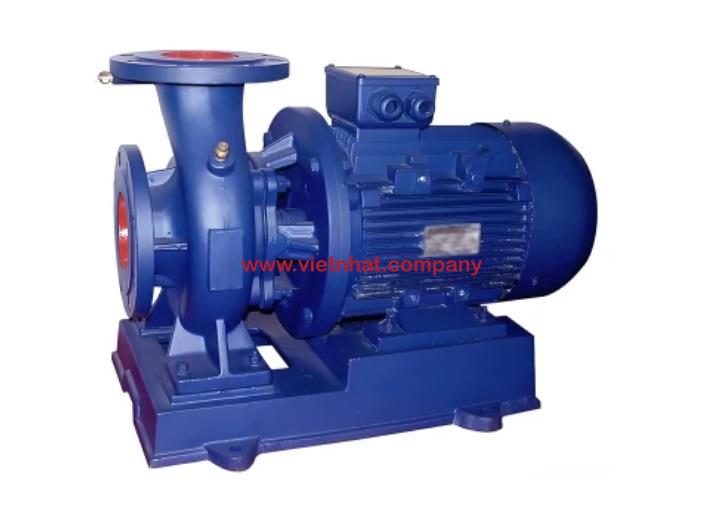

Máy bơm nước li tâm trục ngang model SLW350-ISW350-315 lưu lượng 1200 m3/h

Mã SP
: SLW350-ISW350-315
Thương hiệu
:
Bảo hành
: 12 tháng
Tình trạng
  Liên hệ
Lưu lượng 1200 m3/h hoặc 333 L/s, đẩy cao 32m, động cơ 160 kw, tốc độ quay 1450 r/min
Khuyến mại
Khuyến mại
  •
Khuyến mại
  •
Đang xử lý...

Thông tin chi tiết

Cấu tạo chi tiết và nguyên lý vận hành Bơm nước ly tâm trục ngang model SLW350-ISW350-315

1. Cấu tạo chi tiết của Bơm nước ly tâm trục ngang SLW350-ISW350-315

Bơm SLW350-ISW350-315 là bơm ly tâm trục ngang, có thiết kế chuyên dụng cho hệ thống cấp thoát nước công nghiệp, nông nghiệp và hệ thống PCCC. Cấu tạo chính bao gồm các bộ phận sau:

a. Thân bơm (Casing)

  • Đúc từ gang chịu lực hoặc thép không gỉ (tùy chọn).

  • Thiết kế xoắn ốc giúp định hướng dòng chảy và tăng hiệu quả đẩy nước.

  • mặt bích hút – xả dạng chuẩn, dễ lắp đặt vào hệ thống.

b. Cánh bơm (Impeller)

  • Là bộ phận chính tạo áp lực nước.

  • Được đúc nguyên khối từ inox 304 hoặc đồng, thiết kế cánh kín nhiều lá, cân bằng động tốt.

  • Gắn trực tiếp vào trục bơm.

c. Trục bơm (Pump Shaft)

  • Chế tạo từ thép hợp kim chống gỉ.

  • Truyền lực từ motor đến cánh bơm.

  • Được gia công chính xác cao, giúp vận hành ổn định và giảm rung lắc.

d. Phớt làm kín (Mechanical Seal)

  • Dùng để ngăn nước rò rỉ ra ngoài theo trục quay.

  • Loại phớt cơ khí đôi, có khả năng chịu nhiệt và áp lực cao.

e. Ổ bi (Bearing)

  • Hệ thống ổ bi chất lượng cao, thường dùng loại SKF hoặc NSK.

  • Giúp trục quay êm ái, giảm ma sát, kéo dài tuổi thọ bơm.

f. Đế bơm và khung đỡ

  • Gắn liền giữa động cơ và thân bơm.

  • Có thể điều chỉnh độ cân bằng khi lắp đặt.

g. Động cơ điện (Electric Motor)

  • Động cơ TEFC (Totally Enclosed Fan Cooled), cấp bảo vệ IP55.

  • Công suất lớn, đồng bộ với thiết kế cánh bơm.

  • Đấu nối trực tiếp trục quay với trục bơm.

2. Nguyên lý vận hành của Bơm ly tâm SLW350-ISW350-315

Nguyên lý hoạt động của bơm ly tâm tuân theo định luật Bernoulli và định luật bảo toàn mômen động lượng:

Bước 1: Hút nước

  • Khi động cơ khởi động, trục quay truyền lực làm cánh bơm quay.

  • Vùng tâm cánh bơm tạo ra vùng áp suất thấp, hút nước từ đường ống vào buồng bơm.

Bước 2: Tăng tốc độ dòng chảy

  • Nước được cánh bơm truyền động lực quay, khiến tốc độ dòng chảy tăng lên.

  • Tại đây, năng lượng cơ học từ trục bơm được chuyển hóa thành năng lượng động (tốc độ dòng nước).

Bước 3: Tạo áp lực và đẩy nước

  • Dòng nước chuyển động xoáy và thoát ra khỏi cánh bơm qua ống khuếch tán.

  • Năng lượng động chuyển thành năng lượng áp suất, nước được đẩy ra đường ống xả với áp lực cao.

Ứng dụng điển hình của Bơm nước ly tâm trục ngang model SLW350-ISW350-315

Bơm nước ly tâm trục ngang model SLW350-ISW350-315 là dòng bơm công suất lớn, hiệu suất cao, phù hợp với các ứng dụng cần lưu lượng rất lớn, áp lực ổn định, vận hành bền bỉ. Dưới đây là những ứng dụng điển hình và phổ biến nhất của model này:

1. Hệ thống cấp nước thô cho nhà máy xử lý nước sạch

  • Ứng dụng: Hút nước thô từ sông, hồ vào trạm xử lý nước cấp cho sinh hoạt, công nghiệp.

  • Ưu điểm:

    • Lưu lượng rất lớn, có thể vận chuyển hàng nghìn m³ nước mỗi giờ.

    • Đáp ứng nhu cầu cấp nước liên tục cho nhà máy vận hành 24/7.

    • Vật liệu chịu ăn mòn nhẹ, phù hợp với nguồn nước chưa xử lý.

2. Hệ thống tưới tiêu tập trung quy mô tỉnh/huyện

  • Ứng dụng: Dùng tại trạm bơm đầu mối trong các dự án thủy lợi lớn (đồng bằng, vùng chuyên canh cây công nghiệp).

  • Ưu điểm:

    • Đẩy nước đi xa và chia đều theo mạng kênh nội đồng.

    • Hoạt động được trong nhiều giờ liên tục với độ tin cậy cao.

    • Có thể tích hợp với van điều áp, hệ thống tưới tự động.

3. Trạm bơm tiêu úng và thoát lũ vùng nông nghiệp

  • Ứng dụng: Thoát nước nhanh khỏi vùng trũng hoặc khu vực bị ngập nặng trong mùa mưa.

  • Ưu điểm:

    • Tốc độ bơm lớn giúp giảm thời gian ngập úng, bảo vệ cây trồng và kết cấu hạ tầng.

    • Hoạt động tốt trong môi trường nước lẫn bùn nhẹ.

    • Có thể vận hành bằng điện lưới hoặc máy phát dự phòng.

4. Cung cấp nước làm mát cho nhà máy nhiệt điện, hóa chất, luyện kim

  • Ứng dụng: Tuần hoàn nước làm mát thiết bị, máy biến áp, lò hơi…

  • Ưu điểm:

    • Đáp ứng yêu cầu cao về lưu lượng và độ ổn định áp lực.

    • Có thể hoạt động trong môi trường nhiệt độ cao hoặc nhiều tạp chất (khi cấu hình vật liệu phù hợp).

    • Dễ kết nối với hệ thống điều khiển tự động (SCADA, PLC...).

5. Bơm cấp nước cho hệ thống phòng cháy chữa cháy quy mô lớn

  • Ứng dụng: Trung tâm logistics, kho xăng dầu, nhà máy lọc hóa dầu, nhà cao tầng.

  • Ưu điểm:

    • Đảm bảo lưu lượng và áp lực lớn để cung cấp nước cho vòi chữa cháy nhiều tầng.

    • Khởi động nhanh, hoạt động ổn định khi có tín hiệu khẩn cấp.

    • Có thể lắp song song nhiều bơm để tăng hiệu suất.

6. Hệ thống làm mát – giải nhiệt cho thiết bị công nghiệp nặng

  • Ứng dụng: Tuần hoàn nước làm mát máy đúc, máy nén khí lớn, thiết bị trong nhà máy cán thép, đúc gang...

  • Ưu điểm:

    • Dòng chảy mạnh, đều, giúp duy trì nhiệt độ thiết bị ở ngưỡng an toàn.

    • Có thể bơm được nước tuần hoàn sau xử lý.

    • Kết cấu chắc chắn, chịu rung động và áp lực cao.

Điều kiện làm việc bơm nước trục ngang  model SLW350-ISW350-315


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

Đường cong hiệu suất bơm nước trục ngang model SLW350-ISW350-315


Bản vẽ cấu tạo và kích thước bơm nước trục ngang model SLW350-ISW350-315
