Máy bơm nước ly tâm trục đứng ISG100-160 công suất 15kw đẩy cao 32m

Tìm hiểu chi tiết máy bơm nước ly tâm trục đứng ISG100-160 với cấu tạo và nguyên lý hoạt động

Máy bơm nước ly tâm trục đứng ISG100-160 là thiết bị được thiết kế chuyên dụng để vận chuyển nước sạch hoặc chất lỏng có tính chất vật lý tương tự trong các hệ thống cấp thoát nước, PCCC, HVAC và công nghiệp. Với thiết kế trục đứng nhỏ gọn, hiệu suất cao và khả năng vận hành ổn định, model ISG100-160 ngày càng được ưa chuộng trong các công trình dân dụng và công nghiệp.

Cấu tạo chi tiết của ISG100-160

1. Thân bơm (Pump Casing)
   Được chế tạo từ vật liệu gang xám hoặc gang cầu, chịu áp lực cao, được sơn tĩnh điện chống ăn mòn. Thân bơm tích hợp cổng hút và cổng xả nằm trên cùng một đường thẳng, giúp dễ dàng lắp đặt vào đường ống.

2. Cánh bơm (Impeller)
   Cánh dạng kín, chế tạo từ gang hoặc thép không gỉ tùy theo yêu cầu sử dụng. Thiết kế dạng ly tâm giúp tạo lực ly tâm mạnh mẽ để đẩy nước ra khỏi buồng bơm.

3. Trục bơm (Pump Shaft)
   Trục làm bằng thép không gỉ, có độ cứng cao, truyền động trực tiếp từ motor đến cánh bơm, đảm bảo hiệu suất truyền động và độ bền vận hành.

4. Phớt cơ khí (Mechanical Seal)
   Giúp ngăn chặn rò rỉ nước từ trục ra bên ngoài. Đây là chi tiết quan trọng để duy trì hoạt động ổn định, tránh thất thoát nước và bảo vệ motor.

5. Động cơ điện (Electric Motor)
   Là loại động cơ lồng sóc 3 pha, tiêu chuẩn IP55, cách điện cấp F. Động cơ được tích hợp trực tiếp với trục bơm, không cần khớp nối trung gian, giảm tổn thất cơ học.

6. Đế bơm (Base)
   Làm bằng thép chắc chắn, hỗ trợ cố định máy trong quá trình vận hành, hạn chế rung lắc và tăng độ an toàn.

Nguyên lý hoạt động của máy bơm ISG100-160

Nguyên lý hoạt động của ISG100-160 dựa trên nguyên lý lực ly tâm. Khi động cơ vận hành, trục bơm quay kéo theo cánh bơm quay với tốc độ cao. Nước đi vào tâm quay của cánh bơm và được lực ly tâm đẩy ra ngoài theo hướng xuyên tâm. Nhờ đó, nước được đưa ra khỏi buồng bơm và chảy vào hệ thống đường ống với áp lực nhất định.

Sự kết hợp giữa cấu tạo trục đứng và nguyên lý ly tâm giúp máy bơm hoạt động hiệu quả, tiết kiệm không gian lắp đặt và giảm thiểu tổn thất năng lượng.

Ưu điểm nổi bật của ISG100-160

• Thiết kế nhỏ gọn, dễ lắp đặt ở các không gian hẹp.

• Vận hành êm, độ rung thấp, tiết kiệm điện năng.

• Hiệu suất thủy lực cao, phù hợp với nhiều ứng dụng.

• Dễ bảo trì, thay thế linh kiện nhanh chóng.

Máy bơm ly tâm trục đứng ISG100-160 là lựa chọn lý tưởng cho các hệ thống cấp nước có yêu cầu cao về áp lực và tiết kiệm diện tích. Với cấu tạo hiện đại và nguyên lý hoạt động hiệu quả, thiết bị này không chỉ đáp ứng tốt nhu cầu vận hành liên tục mà còn đảm bảo độ bền và chi phí vận hành hợp lý

Máy bơm nước ly tâm trục đứng ISG100-160 ứng dụng trong hệ thống cấp nước sinh hoạt

Máy bơm ly tâm trục đứng ISG100-160 là dòng bơm thiết kế chuyên biệt cho các hệ thống cấp nước có yêu cầu áp lực ổn định, lưu lượng lớn và hoạt động liên tục. Với cấu tạo trục đứng tiết kiệm diện tích lắp đặt và hiệu suất thủy lực cao, model này rất phù hợp để ứng dụng trong hệ thống cấp nước sinh hoạt tại các khu dân cư, chung cư, tòa nhà cao tầng hoặc khu đô thị.

Ứng dụng cụ thể trong hệ thống cấp nước sinh hoạt

• Tăng áp đường ống phân phối: ISG100-160 thường được lắp đặt sau bể chứa hoặc trạm cấp nước trung tâm để đảm bảo áp lực ổn định khi phân phối nước đến từng hộ gia đình, đặc biệt tại các điểm cuối hoặc tầng cao.

• Cấp nước sinh hoạt tại chung cư, nhà cao tầng: Với cột áp lớn và khả năng vận hành êm, máy bơm giúp duy trì lưu lượng đều cho các tầng trên mà không cần bơm tăng áp phụ.

• Hệ thống cấp nước dân dụng ở khu đô thị: Máy bơm ISG100-160 được sử dụng trong mạng cấp nước đô thị quy mô vừa và lớn, nơi cần cung cấp nước cho hàng trăm đến hàng nghìn hộ dân mỗi ngày.

• Ứng dụng trong hệ thống bơm gián tiếp: Trong các hệ thống có bồn trung gian (bể mái, bể ngầm), máy bơm hoạt động theo chế độ tự động để bơm nước từ bể chứa lên bể phân phối, đảm bảo dòng nước liên tục và đủ áp.

ISG100-160 là lựa chọn lý tưởng cho các hệ thống cấp nước sinh hoạt hiện đại nhờ hiệu suất cao, thiết kế nhỏ gọn và độ tin cậy vượt trội. Việc ứng dụng đúng dòng bơm phù hợp sẽ giúp tiết kiệm chi phí vận hành, đảm bảo chất lượng cấp nước, và nâng cao hiệu quả khai thác hệ thống hạ tầng đô thị

Đường cong hiệu suất bơm ly tâm trục đứng ISG100-160

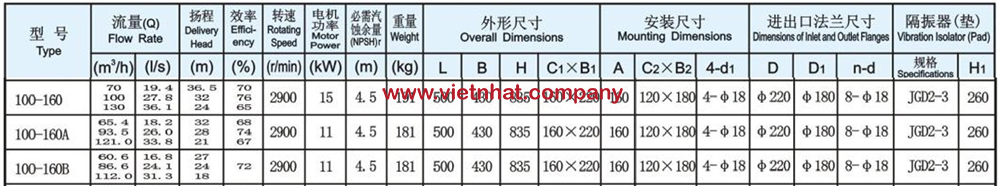

Bản vẽ cấu tạo và kích thước bơm ly tâm trục đứng ISG100-160
