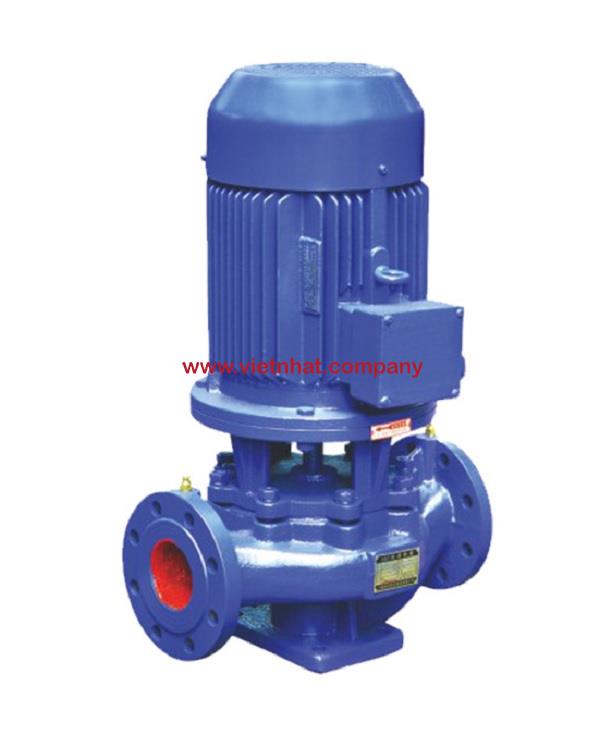

Máy bơm nước ly tâm trục đứng ISG125-160 động cơ 4kw

Cấu tạo và nguyên lý hoạt động của Máy bơm nước ly tâm trục đứng ISG125-160

I. Cấu tạo của Máy bơm ISG125-160

Máy bơm ISG125-160 là dòng bơm ly tâm trục đứng đơn tầng cánh, có thiết kế liền trục với động cơ điện, phù hợp cho các hệ thống cấp nước công nghiệp và dân dụng.

1. Thân bơm (Vỏ bơm)

• Được làm từ gang xám, inox 304 hoặc inox 316 tùy yêu cầu.

• Có dạng hình xoắn ốc giúp tăng áp lực chất lỏng.

• Chịu được áp lực cao và điều kiện môi trường khắc nghiệt.

2. Cánh bơm (Impeller)

• Là loại cánh kín được đúc chính xác, làm bằng hợp kim đồng, inox hoặc gang.

• Có vai trò tạo lực ly tâm đẩy chất lỏng ra khỏi tâm quay.

• Gắn trực tiếp trên trục động cơ.

3. Trục bơm (Pump Shaft)

• Truyền chuyển động từ động cơ đến cánh bơm.

• Làm bằng thép hợp kim chống mài mòn và có độ đồng tâm cao.

4. Phớt cơ khí (Mechanical Seal)

• Là bộ phận làm kín trục bơm, ngăn không cho nước rò rỉ ra ngoài.

• Được lắp giữa trục bơm và thân bơm.

• Có thể chịu nhiệt và áp suất cao.

5. Động cơ điện (Electric Motor)

• Được lắp trực tiếp phía trên bơm, theo phương thẳng đứng.

• Loại motor kín, có cấp bảo vệ IP55 và cấp cách điện F, hoạt động ổn định.

6. Mặt bích hút – đẩy

• Đầu hút và đầu xả của máy được thiết kế trên cùng một trục thẳng hàng giúp dễ kết nối với đường ống, tiết kiệm không gian và giảm tổn thất áp suất.

II. Nguyên lý hoạt động của Máy bơm ISG125-160

1. Tạo lực ly tâm để bơm chất lỏng

Khi động cơ quay, trục bơm làm cánh bơm quay với tốc độ cao. Chất lỏng đi vào tâm cánh bơm (mắt hút) sẽ chịu tác động của lực ly tâm và bị đẩy văng ra mép cánh bơm với tốc độ lớn.

2. Tăng áp suất dòng chảy

Sau khi rời khỏi cánh bơm, chất lỏng đi vào buồng xoắn (volute) – nơi tốc độ dòng chảy được chuyển thành áp suất tĩnh, giúp đẩy chất lỏng ra đường ống theo chiều dọc.

3. Hoạt động theo phương đứng

Với kết cấu trục đứng:

• Dòng nước di chuyển theo chiều từ dưới lên trên

• Đầu hút ở phía dưới và đầu đẩy ở phía trên, thuận tiện cho hệ thống cấp nước theo tầng.

Máy bơm nước ly tâm trục đứng ISG125-160 hoạt động dựa trên nguyên lý ly tâm, có cấu tạo chắc chắn, vận hành bền bỉ, hiệu suất cao và phù hợp với nhiều ứng dụng từ dân dụng đến công nghiệp. Thiết kế trục đứng giúp tiết kiệm không gian, đồng thời mang lại sự ổn định và hiệu quả cao trong vận hành

Đa dạng ứng dụng của Máy bơm nước ly tâm trục đứng ISG125-160

1. Hệ thống cấp nước dân dụng và công nghiệp

• Cung cấp nước sạch cho các tòa nhà cao tầng, khu chung cư, khu dân cư hoặc nhà máy sản xuất.

• Cấp nước ổn định trong giờ cao điểm nhờ lưu lượng lớn và cột áp ổn định, phù hợp với yêu cầu bơm đẩy lên cao.

2. Hệ thống phòng cháy chữa cháy (PCCC)

• ISG125-160 có thể tích hợp tốt trong hệ thống bơm chữa cháy sprinkler hoặc trụ chữa cháy.

• Áp lực ổn định và phản ứng nhanh giúp máy hoạt động hiệu quả trong tình huống khẩn cấp.

• Khả năng hoạt động liên tục, bền bỉ giúp duy trì áp lực nước trong các đường ống PCCC.

3. Hệ thống HVAC – điều hòa trung tâm

• Bơm nước tuần hoàn cho hệ chiller, cooling tower, AHU trong các trung tâm thương mại, khách sạn, tòa nhà văn phòng.

• Hoạt động êm ái, ít rung giúp duy trì ổn định hệ thống điều hòa, đồng thời giảm tiếng ồn.

4. Hệ thống xử lý nước và môi trường

• Tuần hoàn nước trong các trạm xử lý nước thải, nước cấp đô thị hoặc nhà máy xử lý nước công nghiệp.

• Bơm cấp nước tái sử dụng, nước sau lọc RO hoặc nước làm mát trong dây chuyền sản xuất.

5. Ứng dụng trong nông nghiệp và tưới tiêu

• Cung cấp nước cho hệ thống tưới phun, tưới nhỏ giọt, hoặc tưới tiêu kênh mương có kiểm soát áp lực.

• Phù hợp với trang trại, nhà kính, khu nông nghiệp công nghệ cao nhờ khả năng điều chỉnh linh hoạt theo nhu cầu.

6. Ứng dụng trong ngành thực phẩm, dược phẩm

• Bơm nước làm mát, nước sạch hoặc nước sau xử lý để phục vụ sản xuất trong các nhà máy thực phẩm, dược phẩm.

• Với cấu hình sử dụng vật liệu inox, máy có thể đáp ứng yêu cầu vệ sinh và chống ăn mòn nhẹ trong môi trường khắt khe.

Máy bơm nước ly tâm trục đứng ISG125-160 sở hữu tính linh hoạt cao nhờ thiết kế trục đứng tiết kiệm không gian, hiệu suất mạnh mẽ và độ ổn định vượt trội. Từ hệ thống cấp nước, PCCC, HVAC, xử lý nước đến tưới tiêu nông nghiệp và công nghiệp nhẹ, model này đáp ứng tốt yêu cầu kỹ thuật của nhiều lĩnh vực khác nhau, là lựa chọn lý tưởng cho cả công trình mới và hệ thống nâng cấp

Đường cong hiệu suất bơm ly tâm trục đứng ISG125-160

Bản vẽ cấu tạo và kích thước bơm ly tâm trục đứng ISG125-160
