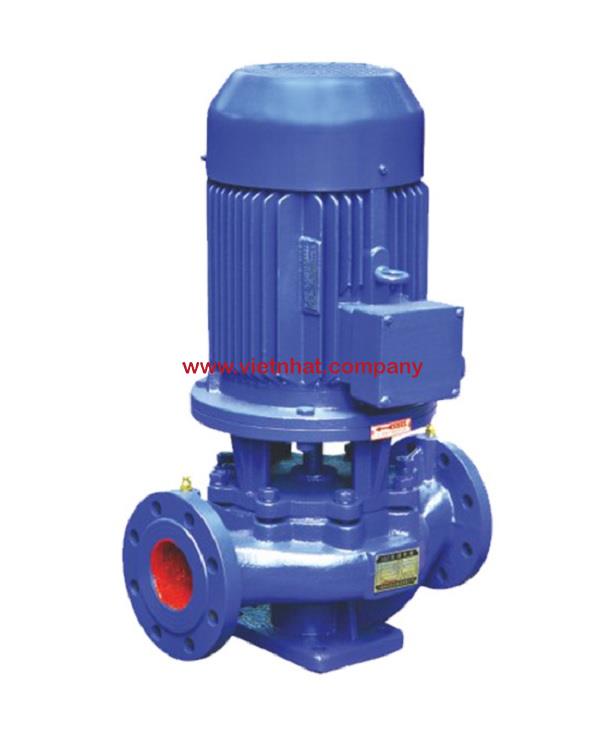

Máy bơm nước ly tâm trục đứng ISG150-400

Cấu tạo chi tiết của Máy bơm nước ly tâm trục đứng ISG150-400

1. Thân bơm (Pump Casing)

• Được chế tạo từ gang đúc hoặc inox có khả năng chịu áp lực và chịu mài mòn tốt.

• Thiết kế dạng trục đứng đồng trục, giúp máy bơm có kích thước gọn gàng, phù hợp với không gian hẹp.

• Buồng bơm được thiết kế với hình dạng xoắn ốc tối ưu để tăng hiệu suất thủy lực và giảm thiểu tổn thất năng lượng.

2. Cánh bơm (Impeller)

• Cánh bơm dạng kín đơn tầng, được gia công bằng hợp kim đồng, inox hoặc gang cầu.

• Thiết kế cân bằng động hoàn chỉnh giúp giảm rung lắc, đảm bảo hoạt động êm ái và ổn định ở tốc độ cao.

• Lắp trực tiếp trên trục bơm, quay đồng bộ với động cơ.

3. Trục bơm (Pump Shaft)

• Trục bơm bằng thép không gỉ hoặc thép hợp kim mạ cứng, có độ cứng cao và chống ăn mòn tốt.

• Thiết kế đồng trục với động cơ, truyền lực trực tiếp giúp giảm tổn thất cơ năng và tăng hiệu suất tổng thể.

4. Phốt cơ khí (Mechanical Seal)

• Được bố trí tại vùng tiếp giáp giữa trục và thân bơm, giữ cho khoang bơm kín nước.

• Vật liệu làm phốt: gốm–graphite–cao su NBR hoặc SiC–SiC–Viton, chịu mài mòn và chịu nhiệt tốt.

• Dễ thay thế và bảo trì mà không cần tháo rời toàn bộ máy bơm.

5. Ổ trục và bạc lót (Bearings & Bushings)

• Sử dụng ổ bi chuyên dụng có khả năng chịu tải trọng hướng trục và tải trọng xuyên tâm cao.

• Bạc lót bằng vật liệu tự bôi trơn, giúp trục quay mượt, giảm ma sát và hạn chế hao mòn.

6. Đế bơm (Base Plate)

• Làm bằng thép hàn hoặc gang đúc nguyên khối, đảm bảo độ chắc chắn khi lắp đặt.

• Thiết kế đế tích hợp sẵn các lỗ bắt bu-lông, dễ cố định xuống nền sàn bê tông.

7. Đầu hút và đầu xả (Inlet & Outlet)

• Kiểu kết nối mặt bích tiêu chuẩn DIN hoặc JIS, đường kính DN150.

• Vị trí đầu hút ở phía dưới và đầu xả ở phía trên cùng trục thẳng đứng, tạo dòng chảy tuyến tính, giảm áp suất tổn thất trong hệ thống.

8. Động cơ (Motor)

• Động cơ điện 3 pha, tiêu chuẩn IE2 hoặc IE3, tốc độ vòng quay 2900 vòng/phút.

• Cấp bảo vệ IP55, cấp cách điện F, khả năng chịu nhiệt cao và hoạt động liên tục 24/7.

• Làm mát bằng quạt gió cưỡng bức, giảm nguy cơ quá nhiệt trong môi trường làm việc khắc nghiệt.

9. Vỏ động cơ (Motor Housing)

• Làm bằng nhôm hoặc gang sơn tĩnh điện, chống ăn mòn, tản nhiệt nhanh.

• Gắn liền với thân bơm tạo thành một khối đồng nhất, không cần căn chỉnh khi lắp đặt.

Máy bơm ly tâm trục đứng ISG150-400 có cấu tạo chắc chắn, đồng bộ và tối ưu cho công suất cao. Thiết kế trục đứng giúp tiết kiệm diện tích, trong khi các chi tiết như cánh bơm, trục và phốt cơ khí đều được gia công chính xác nhằm đảm bảo hiệu suất vận hành cao, độ bền lâu dài và khả năng làm việc ổn định trong các ứng dụng công nghiệp nặng, hệ thống PCCC, HVAC hoặc xử lý nước áp lực lớn.

Tìm hiểu cánh bơm của Máy bơm nước ly tâm trục đứng ISG150-400

Cánh bơm (impeller) là bộ phận quan trọng nhất trong cấu tạo của máy bơm ly tâm ISG150-400, đóng vai trò trực tiếp trong việc tạo ra áp lực và lưu lượng nước thông qua nguyên lý lực ly tâm. Dưới đây là các đặc điểm chi tiết và vai trò của cánh bơm trong model ISG150-400:

1. Cấu tạo và vật liệu chế tạo

• Cánh kín toàn phần (closed impeller): Loại cánh này gồm ba phần chính: đĩa trước, đĩa sau và các cánh cong nằm giữa. Thiết kế này giúp tăng hiệu quả thủy lực, hạn chế rò rỉ và phù hợp với việc bơm chất lỏng sạch.

• Vật liệu chế tạo: Cánh bơm ISG150-400 thường được đúc từ gang xám, gang cầu, inox 304 hoặc 316, tùy vào mục đích sử dụng. Với các ứng dụng nước sạch hoặc nước có tính ăn mòn nhẹ, vật liệu inox sẽ được ưu tiên do khả năng chống ăn mòn và chống mài mòn cao.

2. Nguyên lý hoạt động

Khi trục quay của động cơ truyền lực quay cánh bơm, nước được hút vào tâm cánh và bị đẩy ra mép ngoài do tác động của lực ly tâm. Quá trình này làm tăng tốc độ và áp suất của nước, chuyển năng lượng cơ học từ trục động cơ thành năng lượng động học và áp lực trong dòng chất lỏng.

3. Thiết kế thủy lực tối ưu

• Góc cong của cánh được thiết kế theo nguyên lý thủy lực hiện đại nhằm giảm tối đa tổn thất dòng chảy và tăng hiệu suất.

• Khoảng cách giữa các cánh được bố trí hợp lý, tránh hiện tượng tắc nghẽn và tạo điều kiện thuận lợi cho dòng nước di chuyển liên tục, trơn tru.

• Cân bằng động: Cánh bơm ISG150-400 được cân bằng động chính xác nhằm giảm rung lắc, giúp máy vận hành êm ái và tăng tuổi thọ bạc đạn, phớt cơ khí.

4. Hiệu quả làm việc

• Nhờ thiết kế cánh kín hiệu quả cao, ISG150-400 có khả năng tạo ra áp suất lớn và lưu lượng ổn định, đặc biệt phù hợp với các hệ thống cần bơm nước lên cao hoặc truyền dẫn đường dài.

• Cánh bơm cũng giúp giảm thiểu tiêu hao năng lượng, nhờ hạn chế tối đa tổn thất ma sát và xoáy nước trong buồng bơm.

5. Bảo trì và thay thế

• Trong quá trình vận hành lâu dài, mài mòn cánh bơm là nguyên nhân phổ biến gây giảm hiệu suất. Do đó, việc kiểm tra cánh định kỳ và thay mới khi có dấu hiệu hư hỏng là rất cần thiết.

• Nhờ cấu trúc tháo lắp hợp lý của dòng ISG, việc tiếp cận cánh bơm để kiểm tra và thay thế diễn ra thuận tiện và nhanh chóng, không cần tháo dỡ toàn bộ máy.

Cánh bơm của máy ISG150-400 được thiết kế tối ưu về mặt thủy lực và độ bền cơ học, là nhân tố chính giúp máy đạt hiệu suất cao trong các ứng dụng công nghiệp đòi hỏi lưu lượng lớn và áp lực cao. Việc lựa chọn vật liệu phù hợp, bảo trì định kỳ và lắp đặt đúng kỹ thuật sẽ góp phần đảm bảo tuổi thọ lâu dài cho cánh bơm và toàn bộ hệ thống

Đường cong hiệu suất bơm ly tâm trục đứng ISG150-400

Bản vẽ cấu tạo và kích thước bơm ly tâm trục đứng ISG150-400
