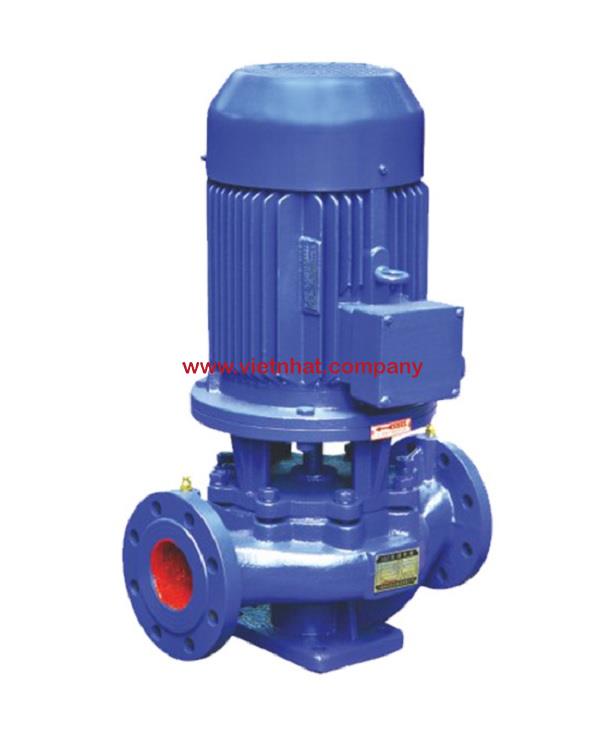

Máy bơm nước ly tâm trục đứng ISG300-400A cột áp cao 44m

Cấu tạo của Máy bơm nước ly tâm trục đứng ISG300-400A

Máy gồm các bộ phận chính như sau:

1. Thân bơm (Volute casing)

• Làm bằng gang cầu hoặc gang xám chịu áp lực, có thiết kế hình xoắn ốc.

• Chức năng: chứa cánh bơm và dẫn dòng nước từ cánh ra họng xả.

2. Cánh bơm (Impeller)

• Là cánh kín nhiều khe, cấu tạo bằng hợp kim hoặc thép không gỉ, có độ cân bằng động cao.

• Vai trò: tạo ra lực ly tâm để hút nước vào và đẩy nước ra ngoài với áp lực cao.

3. Trục bơm (Shaft)

• Trục nối trực tiếp giữa cánh bơm và động cơ.

• Làm bằng thép hợp kim có độ cứng cao, chống xoắn và chống mài mòn.

4. Phớt cơ khí (Mechanical seal)

• Đảm bảo kín khít tuyệt đối tại vị trí trục quay xuyên qua thân bơm.

• Chống rò rỉ nước ra ngoài và giữ áp suất trong buồng bơm.

5. Bạc đạn (Bearing) và giá đỡ trục

• Giúp trục quay ổn định, giảm rung lắc và kéo dài tuổi thọ hoạt động.

6. Động cơ điện (Electric motor)

• Được gắn trực tiếp trên đầu trục, chuẩn IP55, cách nhiệt cấp F/H.

• Công suất lớn, đảm bảo khả năng hoạt động liên tục trong điều kiện công nghiệp.

7. Mặt bích hút – xả

• Kết nối với hệ thống ống hút và ống đẩy.

• Theo chuẩn DIN hoặc ANSI, giúp dễ dàng lắp đặt vào hệ thống sẵn có.

Nguyên lý hoạt động của ISG300-400A

Máy bơm hoạt động dựa trên nguyên lý lực ly tâm:

Bước 1: Khởi động động cơ

• Khi cấp điện, động cơ quay kéo theo trục bơm và cánh bơm quay với tốc độ cao.

Bước 2: Tạo lực ly tâm

• Nước từ đường hút đi vào tâm cánh bơm.

• Dưới tác dụng quay nhanh, nước bị văng ra mép cánh nhờ lực ly tâm, tạo ra sự chênh lệch áp suất.

Bước 3: Đẩy nước ra đường ống xả

• Nước được thân bơm dẫn hướng và đẩy ra ngoài qua đường ống xả với áp lực lớn.

• Quá trình này liên tục nhờ cánh quay đều, tạo ra dòng chảy ổn định và mạnh mẽ.

Bước 4: Duy trì lưu lượng và áp lực

• Hệ thống vòng bi và phớt cơ khí giữ cho máy hoạt động liên tục không rò rỉ, đảm bảo hiệu quả dài lâu.

Vỏ bơm Máy bơm nước ly tâm trục đứng ISG300-400A chắc chắn

Máy bơm nước ly tâm trục đứng ISG300-400A được thiết kế với phần vỏ bơm chắc chắn, chịu lực tốt, đảm bảo khả năng vận hành bền bỉ trong các điều kiện công nghiệp khắt khe. Cấu tạo vỏ bơm không chỉ đóng vai trò bảo vệ các linh kiện bên trong mà còn quyết định đến độ bền, hiệu suất truyền động và tuổi thọ tổng thể của máy. Dưới đây là những điểm nổi bật thể hiện độ chắc chắn của vỏ bơm ISG300-400A:

1. Vật liệu chế tạo cao cấp

• Vỏ bơm được đúc bằng gang xám hoặc gang cầu FCD, có độ bền kéo cao, khả năng chịu nén, chịu va đập tốt, rất thích hợp với các hệ thống bơm áp lực cao.

• Trong các phiên bản yêu cầu chống ăn mòn (dùng trong hóa chất, nước biển hoặc môi trường axit nhẹ), vỏ bơm có thể được làm bằng inox 304 hoặc inox 316, tăng khả năng chống gỉ sét và mài mòn hóa học.

2. Cấu trúc gia cố dày dặn

• Thành vỏ dày và gia cường tại các điểm chịu lực lớn như buồng xoáy, ngõ vào – ngõ ra, vị trí lắp phớt và trục bơm.

• Cấu trúc liền khối, giảm thiểu mối nối, tránh rò rỉ và chịu áp lực tốt khi vận hành ở cột áp cao.

3. Chịu được áp suất và nhiệt độ cao

• Vỏ bơm được thiết kế để làm việc trong dải áp suất lớn, đảm bảo an toàn cho máy khi vận hành liên tục ở lưu lượng cao.

• Vật liệu chịu nhiệt tốt giúp vỏ không biến dạng hay nứt nẻ khi bơm nước nóng lên đến 80–100°C, tùy cấu hình.

4. Chống rung, cách âm tốt

• Nhờ trọng lượng và kết cấu vững chắc, vỏ bơm giúp hạn chế rung động truyền ra nền, bảo vệ các linh kiện bên trong như bạc đạn, trục và cánh bơm.

• Góp phần giảm tiếng ồn khi bơm hoạt động, phù hợp cho các công trình yêu cầu môi trường yên tĩnh.

5. Dễ bảo trì và thay thế linh kiện

• Bề mặt ngoài vỏ được sơn phủ epoxy chống ăn mòn, vừa tăng độ bền vừa dễ lau chùi, bảo dưỡng.

• Thiết kế nắp vỏ mở nhanh (quick access) giúp rút ngắn thời gian tháo lắp khi cần kiểm tra hoặc thay thế linh kiện.

Vỏ bơm của Máy bơm nước ly tâm trục đứng ISG300-400A được thiết kế chắc chắn, chịu áp lực cao và thích nghi với môi trường vận hành khắc nghiệt, từ công nghiệp, xử lý nước đến hệ thống bơm nông nghiệp quy mô lớn. Đây là một yếu tố then chốt giúp máy hoạt động ổn định, bền bỉ trong thời gian dài, giảm thiểu rủi ro hỏng hóc và chi phí sửa chữa trong quá trình sử dụng.

Đường cong hiệu suất bơm ly tâm trục đứng ISG300-400A

Bản vẽ cấu tạo và kích thước bơm ly tâm trục đứng ISG300-400A
