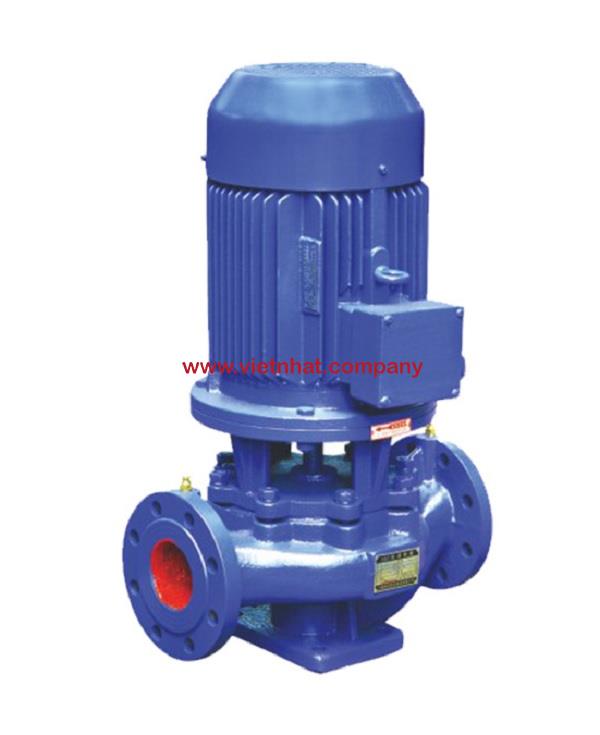

Máy bơm nước ly tâm trục đứng ISG350-400B hiệu suất 994 m3/h

Cấu tạo chi tiết của Máy bơm nước ly tâm trục đứng ISG350-400B

Cấu tạo chi tiết của Máy bơm nước ly tâm trục đứng ISG350-400B được thiết kế theo nguyên lý bơm ly tâm trục đứng đơn tầng, tích hợp giữa độ bền cơ học cao và hiệu suất thủy lực tối ưu. Dưới đây là mô tả chi tiết từng bộ phận chính cấu thành máy bơm:

1. Thân bơm (vỏ bơm)

• Chất liệu: Gang đúc hoặc thép không gỉ (tùy theo phiên bản).

• Chức năng: Bao bọc toàn bộ buồng bơm, chịu áp lực cao, chống va đập và bảo vệ các bộ phận bên trong.

• Thiết kế vỏ xoắn (volute): Giúp thu và chuyển dòng chảy ra khỏi cánh bơm một cách hiệu quả, giảm tổn thất thủy lực.

2. Cánh bơm (impeller)

• Loại cánh kín hoặc bán kín, thiết kế bằng gang, đồng hoặc inox tùy theo môi trường chất lỏng.

• Vai trò: Tạo lực ly tâm khi quay, truyền năng lượng cho chất lỏng để đẩy ra ngoài buồng bơm.

• Được cân bằng động nhằm giảm rung lắc trong quá trình vận hành.

3. Trục bơm

• Chất liệu: Inox 304/316 có khả năng chống ăn mòn cao, độ cứng tốt.

• Chức năng: Truyền chuyển động từ động cơ đến cánh bơm.

• Trục được gắn chặt với cánh bơm, đảm bảo truyền động ổn định ở tốc độ cao.

4. Phớt cơ khí (mechanical seal)

• Loại phớt kép hoặc đơn được làm bằng gốm – carbon – silicone carbide, chống rò rỉ hiệu quả.

• Nhiệm vụ: Ngăn chất lỏng lọt ra ngoài theo trục quay, đồng thời đảm bảo không khí không lọt vào buồng bơm.

5. Động cơ điện

• Kiểu động cơ tiêu chuẩn IEC loại TEFC (Totally Enclosed Fan Cooled).

• Công suất phù hợp với lưu lượng và cột áp yêu cầu.

• Bảo vệ IP55 hoặc cao hơn, cách điện lớp F, cho phép hoạt động an toàn trong điều kiện công nghiệp.

6. Gối trục và vòng bi

• Vòng bi chịu lực và nhiệt độ cao, giúp trục quay ổn định, giảm ma sát.

• Được bôi trơn bằng mỡ chịu nhiệt hoặc hệ thống bôi trơn dầu (tùy loại).

7. Đế bơm (baseplate)

• Làm bằng thép tấm dày hoặc gang đúc, có các lỗ bulong để cố định xuống nền.

• Tạo độ ổn định khi lắp đặt và vận hành, chống rung và sai lệch đồng tâm.

8. Ống hút và ống đẩy

• Cổng hút đặt phía dưới, cổng đẩy phía trên, thiết kế dạng mặt bích chuẩn ISO hoặc JIS.

• Dễ dàng kết nối với hệ thống đường ống hiện hữu, thuận tiện cho lắp đặt và bảo trì.

9. Bộ làm mát (tùy chọn)

• Một số phiên bản có thể tích hợp quạt làm mát hoặc jacket nước làm mát động cơ, hỗ trợ vận hành trong môi trường nhiệt độ cao.

Máy bơm nước ly tâm trục đứng ISG350-400B có cấu tạo chắc chắn, thiết kế tối ưu hóa cho vận hành công nghiệp, đặc biệt phù hợp với các ứng dụng yêu cầu cột áp lớn và vận hành liên tục. Mỗi bộ phận đều đóng vai trò quan trọng, kết hợp với nhau để mang lại hiệu suất thủy lực cao, khả năng tiết kiệm năng lượng và độ bền vượt trội trong thời gian dài.

Nguyên Lý Hoạt Động Của Máy Bơm Nước Ly Tâm Trục Đứng ISG350-400B

Máy bơm nước ly tâm trục đứng ISG350-400B hoạt động dựa trên nguyên lý lực ly tâm, trong đó cánh bơm quay với tốc độ cao sẽ truyền năng lượng cho chất lỏng, làm tăng áp suất và vận tốc, từ đó đẩy nước đi theo hướng mong muốn trong hệ thống. Với thiết kế trục đứng đồng trục với động cơ, dòng máy này không chỉ đảm bảo hiệu suất cao mà còn giúp tiết kiệm không gian lắp đặt.

Dưới đây là mô tả chi tiết quá trình hoạt động của ISG350-400B:

1. Hút nước vào buồng bơm

• Khi động cơ khởi động, trục bơm quay làm cho cánh bơm xoay liên tục.

• Nhờ cấu trúc trục đứng và cánh kín hoặc bán hở, máy tạo ra một vùng áp suất thấp tại tâm cánh bơm (mắt hút).

• Chênh lệch áp suất giữa môi trường bên ngoài và bên trong buồng bơm giúp nước được hút vào đầu vào của máy (phía dưới thân bơm).

2. Truyền động lực bằng lực ly tâm

• Khi nước đi vào trung tâm cánh bơm, dưới tác động của chuyển động quay, nước bị đẩy từ tâm ra mép ngoài của cánh bơm theo phương tiếp tuyến.

• Năng lượng cơ từ trục động cơ được chuyển thành động năng và áp suất thủy lực thông qua lực ly tâm, giúp chất lỏng tăng tốc và tăng áp suất.

3. Thoát nước ra đầu xả

• Sau khi được truyền năng lượng, chất lỏng di chuyển với vận tốc cao đến buồng xoắn (volute casing) – nơi chuyển một phần động năng thành áp năng.

• Nước sau đó thoát ra cổng xả phía trên thân bơm với lưu lượng và áp suất ổn định, đưa vào hệ thống đường ống để sử dụng.

4. Duy trì dòng chảy liên tục và ổn định

• Khi máy vận hành liên tục, quá trình hút – truyền động – xả lặp lại liên tục, tạo ra dòng chảy ổn định và đều đặn.

• Đặc biệt, với cấu trúc trục đứng và động cơ đồng trục, dòng chảy được kiểm soát tốt, giảm rung lắc và hạn chế thất thoát áp suất.

5. Tối ưu hóa vận hành nhờ thiết kế đặc biệt

• ISG350-400B được thiết kế với cánh bơm hiệu suất cao, buồng bơm tối ưu dòng chảy và vật liệu chống mài mòn, giúp hạn chế tổn thất thủy lực, tăng hiệu suất tổng thể.

• Thiết kế đồng trục giúp tránh lệch tâm, giảm hao mòn cơ khí và kéo dài tuổi thọ máy.

Máy bơm ly tâm trục đứng ISG350-400B vận hành dựa trên nguyên lý lực ly tâm kết hợp với thiết kế đồng trục trục đứng, giúp tối ưu hóa khả năng bơm nước liên tục, ổn định và hiệu quả. Đây là lựa chọn đáng tin cậy cho các hệ thống kỹ thuật yêu cầu công suất lớn, hiệu suất cao và độ bền lâu dài.

Đường cong hiệu suất bơm ly tâm trục đứng ISG350-400B

Bản vẽ cấu tạo và kích thước bơm ly tâm trục đứng ISG350-400B
