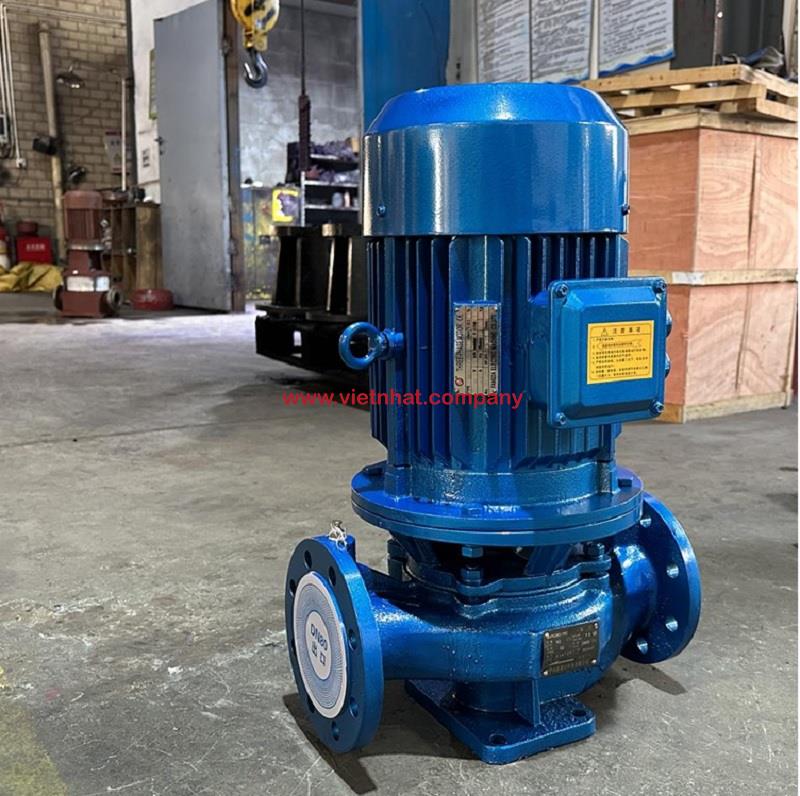

Máy bơm nước ly tâm trục đứng ISG80-250B là dòng thiết bị công suất lớn, thường được sử dụng trong các hệ thống cấp nước, điều áp, làm mát và PCCC cho công trình quy mô vừa đến lớn. Để đảm bảo hoạt động hiệu quả, an toàn và thuận tiện cho việc bảo trì, việc nắm rõ thông số kích thước và không gian lắp đặt là vô cùng quan trọng.

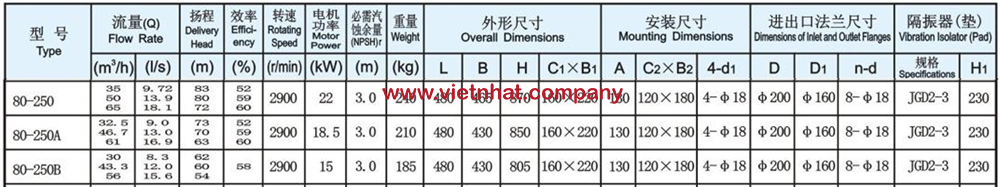

Đường kính ống hút – xả: DN80 (tương đương 3 inch)
Chiều cao tổng thể: khoảng 950 – 1150 mm, tùy theo phiên bản động cơ lắp kèm (thường là 7.5 – 15 kW)
Chiều rộng thân bơm: khoảng 350 – 400 mm
Trọng lượng thiết bị: từ 180 – 230 kg, tùy vật liệu chế tạo và công suất motor
Lưu ý: Kích thước có thể thay đổi nhẹ tùy theo hãng sản xuất hoặc động cơ đi kèm.
ISG80-250B sử dụng mặt bích chuẩn PN16, phù hợp với đường ống cấp nước, PCCC và HVAC hiện nay.
Khoảng cách tâm lỗ bulông, số lỗ và đường kính lỗ đều tuân theo tiêu chuẩn quốc tế, giúp dễ dàng đấu nối trực tiếp với hệ thống sẵn có.
Do là máy bơm trục đứng, ISG80-250B chiếm diện tích chính theo chiều cao.
Cần bố trí ít nhất 1,5 – 2 m không gian thẳng đứng tính từ mặt sàn đến điểm cao nhất của motor để thuận tiện cho việc lắp đặt và tháo lắp trong bảo trì.
Diện tích mặt sàn tối thiểu cần bố trí khoảng 0,8 m × 0,8 m để đảm bảo:
Dễ thao tác kỹ thuật
Đảm bảo khoảng cách an toàn với các thiết bị khác
Có không gian thoát nhiệt cho motor và làm mát tự nhiên
Phía trên motor nên để khoảng trống 400 – 500 mm để có thể tháo rời motor và trục khi cần thay phớt hoặc kiểm tra vòng bi.
Phía sau hoặc hai bên nên có ít nhất 300 mm khoảng cách kỹ thuật để nhân viên bảo trì có thể tiếp cận dễ dàng.
ISG80-250B cần được đặt trên nền bê tông phẳng, chắc chắn và không rung, có thể dùng bệ đỡ kim loại hoặc đế gang tùy vị trí lắp đặt.
Độ chịu tải nền cần tối thiểu 250 kg/m² để đảm bảo ổn định trong quá trình vận hành lâu dài.
Máy nên được gắn cố định bằng bu lông nở hoặc bu lông móng, số lượng và kích thước theo yêu cầu của bản vẽ kỹ thuật (thường 4–6 bu lông M16 hoặc M20).
Điều này giúp hạn chế rung lắc, lệch tâm hoặc dịch chuyển máy trong quá trình vận hành.
Khu vực lắp đặt cần thông thoáng để giải nhiệt cho motor, không bị che chắn hoàn toàn.
Tránh lắp máy ở nơi có nhiệt độ quá cao, độ ẩm vượt 85% hoặc có nguy cơ ngập nước.
Cần bố trí tủ điện điều khiển và cầu dao gần máy, với đường điện đạt chuẩn kỹ thuật (dây cáp, aptomat đúng công suất).
Nên kết nối với biến tần để tối ưu hóa điều chỉnh lưu lượng và tiết kiệm điện năng.
Máy bơm nước ly tâm trục đứng ISG80-250B có thiết kế gọn gàng theo phương đứng nhưng vẫn yêu cầu không gian lắp đặt hợp lý để đảm bảo an toàn, hiệu suất và thuận tiện cho bảo trì. Việc bố trí đúng khoảng cách kỹ thuật, nền móng vững chắc và không gian bảo trì đầy đủ sẽ giúp thiết bị hoạt động bền bỉ, tiết kiệm chi phí vận hành và kéo dài tuổi thọ toàn hệ thống
Máy bơm nước ly tâm trục đứng ISG80-250B là thiết bị công nghiệp vận hành liên tục trong môi trường có áp lực cao và lưu lượng lớn. Trong quá trình sử dụng, hai bộ phận quan trọng cần được bảo dưỡng định kỳ để đảm bảo tuổi thọ và hiệu suất hoạt động là phớt cơ khí và vòng bi. Việc bảo trì đúng cách giúp giảm thiểu rò rỉ, tiếng ồn, rung lắc và ngăn ngừa các sự cố nghiêm trọng.
Phớt cơ khí là bộ phận ngăn nước rò rỉ tại vị trí trục quay, nơi kết nối giữa động cơ và buồng bơm.
Hoạt động liên tục trong môi trường ma sát cao, tiếp xúc trực tiếp với nước và áp lực, nên dễ bị mài mòn hoặc hư hỏng nếu không được kiểm tra định kỳ.
Xuất hiện nước rò rỉ nhỏ giọt hoặc chảy mạnh tại khu vực trục bơm.
Tăng nhiệt độ quanh trục, có thể kèm tiếng rít nhẹ hoặc tiếng ma sát.
Sau thời gian vận hành khoảng 6.000 – 8.000 giờ, cần kiểm tra dù chưa thấy dấu hiệu bất thường.
Ngắt nguồn điện, khóa van đầu hút và đầu xả trước khi tháo máy.
Tháo cụm trục bơm và kiểm tra bề mặt ma sát của phớt, nếu mòn hoặc xước phải thay thế.
Sử dụng phớt đúng mã, đúng kích thước do nhà sản xuất khuyến cáo.
Khi lắp lại, cần bôi một lớp dầu mỏng chuyên dụng lên mặt tiếp xúc để giảm ma sát khi khởi động lại.
Vòng bi giữ cho trục bơm quay trơn tru, giảm ma sát giữa các bộ phận quay và giữ độ đồng tâm cho cánh bơm.
Là bộ phận chịu tải nặng, liên tục hoạt động với tốc độ cao, rất dễ xuống cấp nếu thiếu bôi trơn.
Máy phát tiếng kêu lạ khi hoạt động, có thể là tiếng rít hoặc tiếng gõ nhẹ.
Xuất hiện rung động bất thường, ảnh hưởng đến độ ổn định của toàn hệ thống.
Trục bơm quay nặng hoặc kẹt nhẹ khi thao tác bằng tay.
Tra mỡ định kỳ 3 – 6 tháng/lần, sử dụng loại mỡ chịu nhiệt, chống ẩm theo khuyến cáo kỹ thuật.
Với vòng bi kín mỡ sẵn, chỉ cần kiểm tra và thay mới sau khoảng 10.000 giờ làm việc hoặc theo lịch bảo trì.
Khi thay vòng bi, cần dùng dụng cụ chuyên dụng để tháo/lắp, tránh làm biến dạng hoặc gãy vỡ.
Kiểm tra đồng thời trục bơm và lỗ lắp bi, nếu bị mòn hoặc lệch tâm thì cần khắc phục trước khi lắp vòng bi mới.
Luôn ngắt điện hoàn toàn và khóa nước đầu vào – ra trước khi tiến hành bất kỳ thao tác bảo trì nào.
Thực hiện vệ sinh khu vực làm việc sạch sẽ, tránh bụi bẩn lọt vào buồng bơm hoặc vòng bi trong quá trình thao tác.
Lưu lại thông tin thay thế, thời gian và loại linh kiện đã sử dụng, phục vụ theo dõi và bảo trì chu kỳ.
Sử dụng linh kiện chính hãng hoặc tương đương về chất lượng kỹ thuật, để đảm bảo độ bền và đồng bộ vận hành.
Việc bảo dưỡng định kỳ phớt cơ khí và vòng bi của máy bơm ly tâm trục đứng ISG80-250B là yêu cầu bắt buộc để đảm bảo hiệu suất ổn định, hạn chế sự cố kỹ thuật và kéo dài tuổi thọ thiết bị. Chủ động kiểm tra và bảo trì đúng cách sẽ giúp doanh nghiệp tiết kiệm chi phí sửa chữa, duy trì hoạt động liên tục và nâng cao hiệu quả vận hành toàn hệ thống
